Appendix 3: Oil type in lubrication

Symbol in the table

Illustration

B

L-BCD4 Diesel engine oil GB11123渊Summer冤袁LECD30 Diesel engine oil GB11123渊Winter冤

J

15W/20 or 15W/40 Thickened oil

G

GB49 2# Calcium base grease

ZL

GB5671 Lithium base grease

Q

Half of HU-20# gasoline engine oil渊GB2537冤and half of 45# transformer oil渊GB2536冤

Y

Brake fluid JG3渊GB10830冤

Z

Medium-load vehicle gear oil渊GL-4冤85W/90

D

L-HM46渊GB11119冤(0益 above)袁antiwear hydraulic oil L-LM32渊GB11119冤(0益 below)

106

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

Appendix 4: Tightening torques of main tightening parts渊for reference冤

No.

1
2
3
4
5
6
7

Name

Unit院N.M(KGLF.M)

Ball pin nuts of steering tie-rod

186依20渊19依2冤

Nuts connecting transmission and clutch casing

68.8-93.2渊7-9.5冤

Flange nuts of intermediate steering shaft

343-539渊35-55冤

Nuts on tyre

196-245渊20-25冤

Flange nuts of driving gear

220-250渊23-25.5冤

Fixing nuts of steering drag rod

441依49渊45依5冤

Front U-bolts

250

8

Rear U-bolts

350

9

Fixing nuts of steering gear

68.8-88.2渊7-9冤

10

Fixing nuts of steering bend arm

441依49渊45依5冤

11

Fixing nuts of steering wheel

49-78.4渊5-8冤

12

Flange of transmission

>166.7渊17冤

13

Nuts of pitman arm shaft

196-235.2渊20-24冤

107

3

2. BEFORE DRIVING YOUR JAC

BREAKING IN YOUR VEHICLE
Operate the vehicle at moderate speeds during the first 1,000 km (600 miles) to break it in. Make certain that the follow鄄
ing points in particular are strictly observed.

荫

Allow the engine to warm up fully until the coolant temperature reaches about 60益(140℉).

荫

Avoid racing the engine, abrupt start, acceleration and braking.

荫

Avoid overloading the vehicle, as this will result in a shorter life.

荫

Avoid high speed operation as far as possible. During break-in operation, make sure that the engine speed does not

exceed 1,500 rpm.
Make sure that your vehicle does not miss the first 1,000 km(600 miles) and 5,000 km (2,500 miles ) inspections.
After the first 1,000 km (600 miles) and 5,000 km(2,500 miles) or driving, take your vehicle to your nearest service shop
for inspections based on the 'Maintenance Requirements'.
NOTE: Must have the engine of your vehicle checked at the authorized JAC service station. If you do not follow the pre鄄
caution it may cause a series damage to the engine and is not covered by JAC.

1. IMPORTANT INFORMATION

The followings are very important for the correct management and economic use of JAC vehicles, and they shall be read
carefully before use and maintenance.

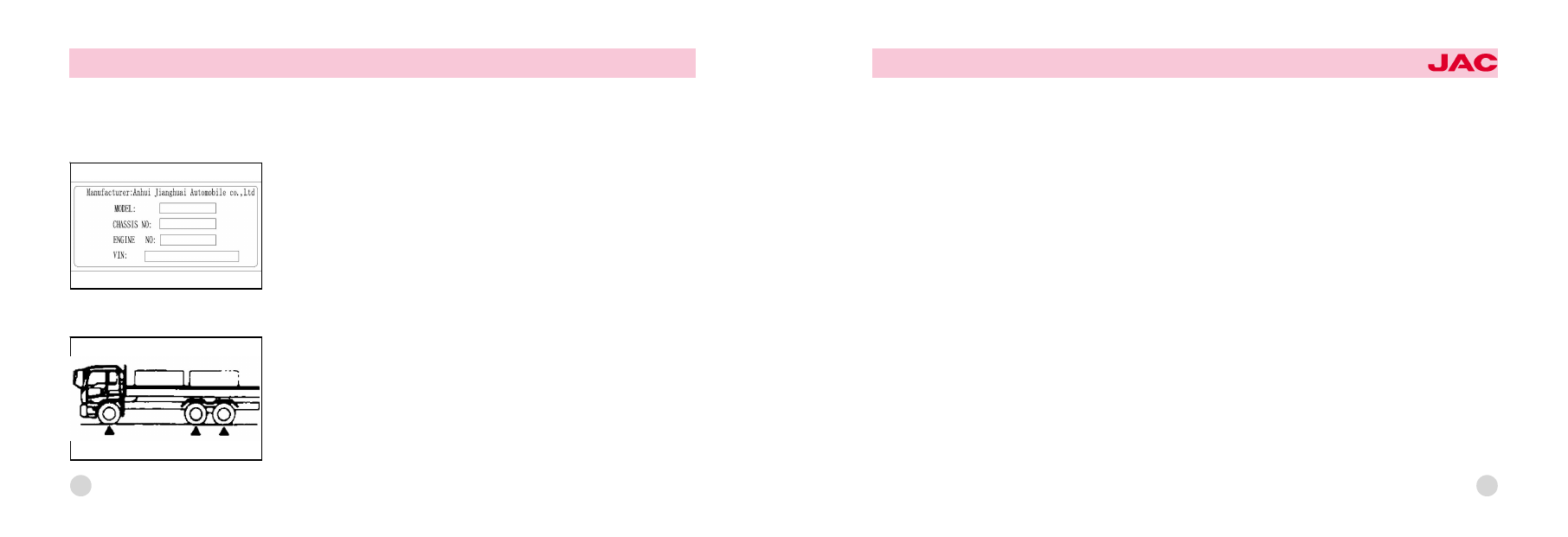

Nameplate
The nameplate is located near the VIN, on which it marked with information
about the vehicle, such as its vehicle model, engine model, ex -works date,
etc.

Chassis number
The chassis number, that is VIN code number, is stamped on the outer side of
the right longeron end of the frame.

Overload
Overloading will shorten vehicle's service life, but also bring about potential
risk to safe driving.
The loading mass must be limited to the specified range of the max. total mass
for vehicle, and the load distributions on the front and rear shafts shall not be
more than the carrying capacity of the vehicle shafts. Please refer to the techni鄄
cal specification sheet for the rated total mass value and shaft loading capacity.

2

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

5

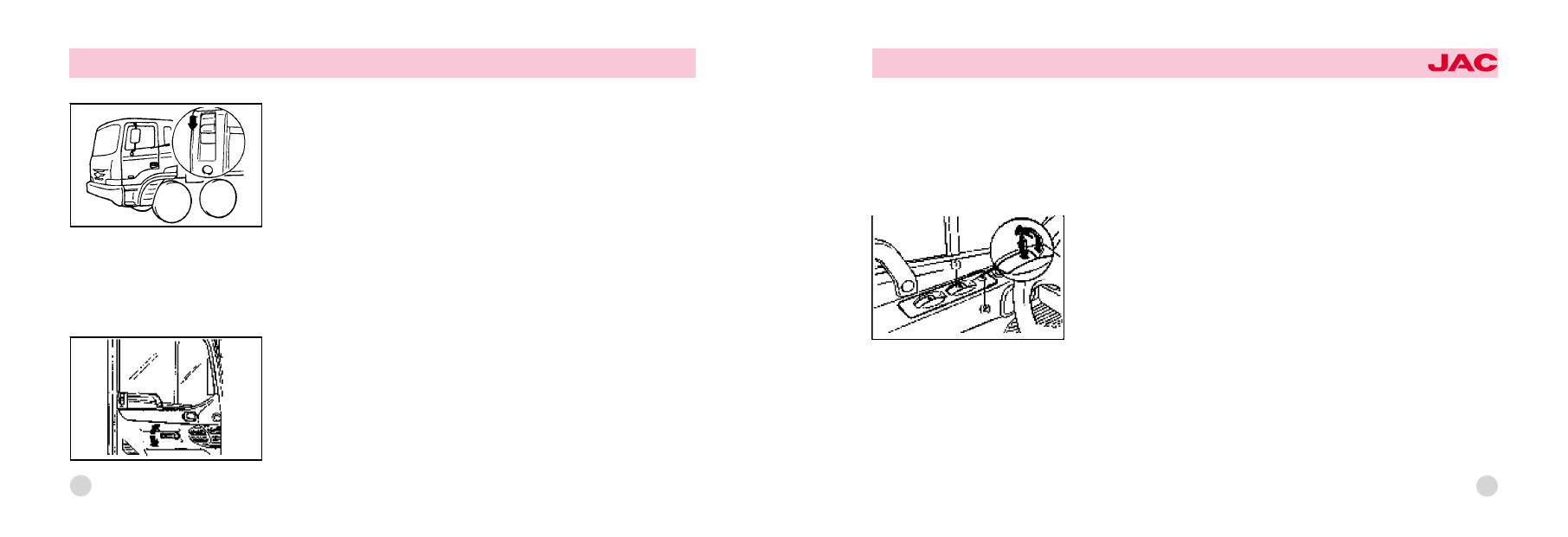

DOOR LOCKS
1. Locking using the key
Lock the door by turning the key toward the rear of the car and unlock it by
turning it toward the front.
CAUTION:
Be careful not to lock the door with the ignition key left in the vehicle.

2. Locking from inside
To lock your JAC from inside, simply close the door and push the lock button
down.
When this is done, the door cannot be opened using either the inside or the
outside door handle.
NOTE:
When the door is open or ajar, the warning lamp door will light on.

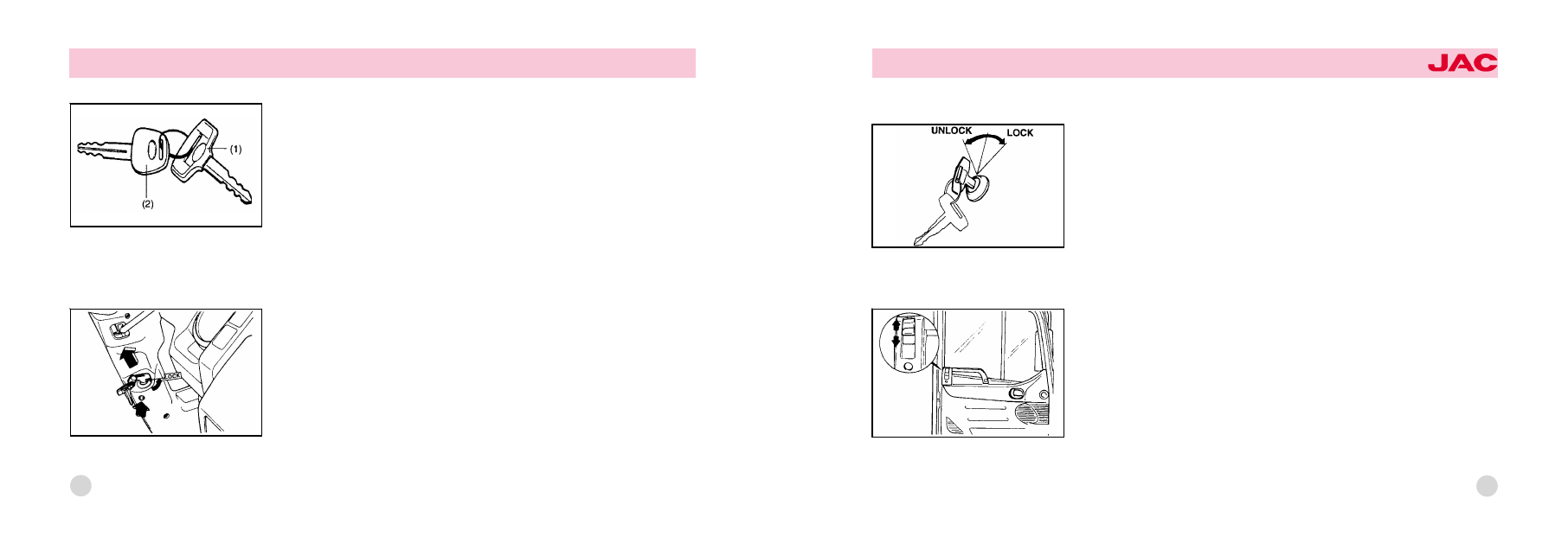

Keys
For greater convenience, your JAC has two types of keys. The master keys (1)
will function in the ignition, locking or unlocking the door and fuel tank cap
from outside. The electric tilting cap keys (2) will be used for locking or unlock鄄
ing the electric tilting cap system (If installed). Carrying a spare key is recom鄄
mended in case you accidentally lock one key inside the car.

KEY LOCKS
You can release the key by pressing the knob when the key is in 'LOCK" posi鄄
tion.

4

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK

7

POWER WINDOWS (If installed)
The power windows operate when the ignition key is in the 'ON' position. The
main switches are located on the driver's door side and control the passen鄄
ger's side. The windows may be opened by depressing the appropriate win鄄
dow switch and closed by pulling upon the switch. To open the window on the
driver's side, press the switch (1) halfway down. The windows moves as long
as the switch is operated. To fully open the driver's window automatically,
press the switch fully down. In automatic operation, the window will fully open
even if you let go of the switch. To stop at the desired opening, pull upon and
release the switch. In order to prevent operation of the window by passenger,
a window lock switch (2) is provided on the driver's door. There are two types
of the power window switch. One operates for 30 seconds after the ignition
key is turned to "ACC' or 'LOCK', but the power window glass doesn't move
when doors open.

CENTRAL DOOR LOCKS (If installed)
The central door locking system is located on the driver's door lock button. It is operated by depressing the door lock
button. If the front door is open when the button is depressed, the door will lock when closed.

NOTE:
When the front door lock button is depressed, the front doors will lock. When
the front door lock button Is pulled up, the front doors will unlock.

3. Locking from outside
The doors can be locked without a key.
First push the lock knob down, then close the door while depressing the push
button forward.

WINDOW GLASS
To raise or lower the window, turn the window, regulator handle clockwise or
counterclockwise.
WARNING:
When opening or closing the windows, make sure your passenger's arms and
hands are safely out of the way.

6

OWNER爷S MANUAL

JAC HEAVY DUTY TRUCK
