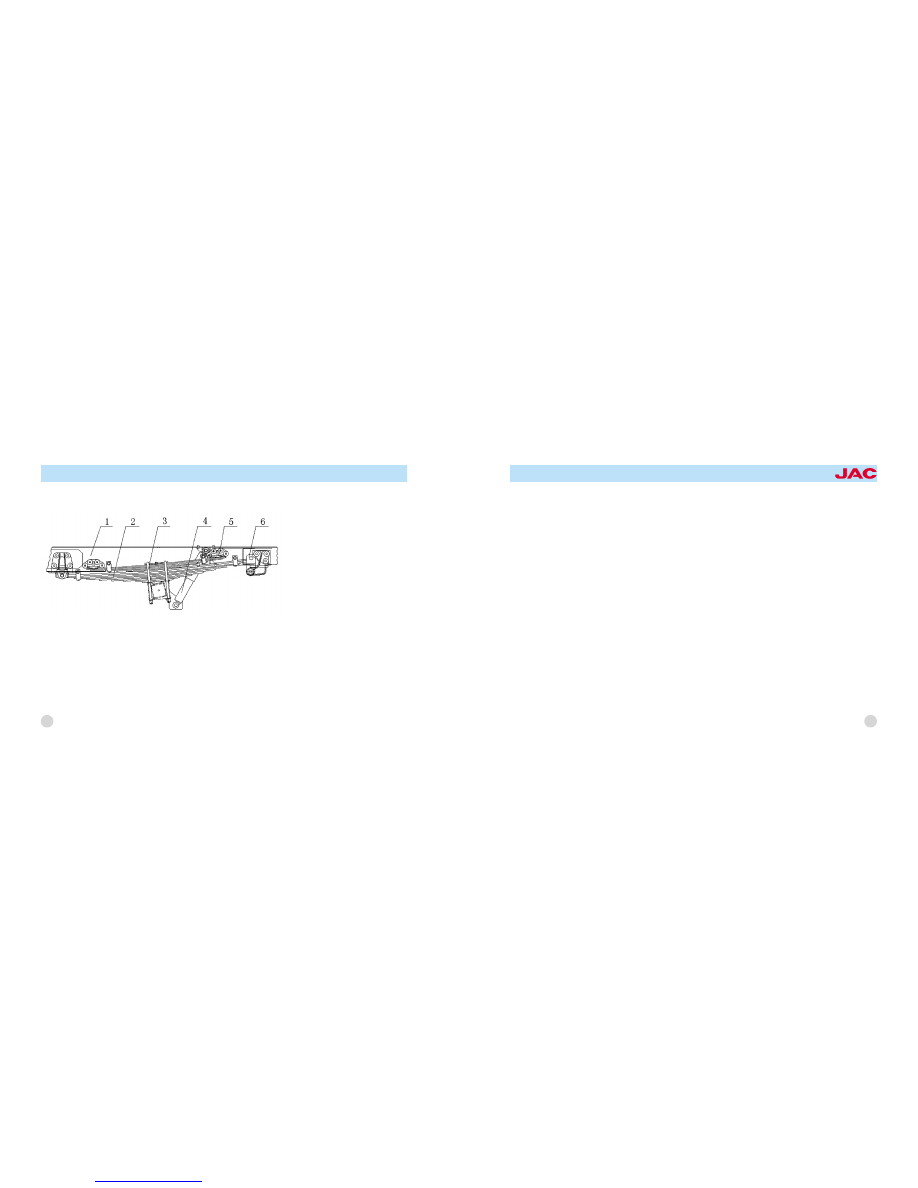

1. frame
2. rear leaf spring
3. rear center bolt

4. rear absorber
5. secondary spring bracket
6. rear shackle clamp

Using and maintenance of leaf spring
1. When vehicle runs for 200km and
500km during the beginning of
break -in period, check and tighten
U-type bolt on leaf spring with spec鄄
ified torque under load bearing state.

2. After break-in period, tighten U-
type bolt on leaf spring with speci鄄
fied torque when vehicle is fully
loaded. Do it also when leaf spring is
replaced or reset for running every
2000-3000km.

3. Tighten U - type bolt on leaf
spring with specified torque when ve鄄
hicle is fully loaded for running for
2000km-3000km.
4. Check and tighten exposed bolts
and nuts of the suspension (with ve鄄
hicle fully loaded) when doing class-
one maintenance. Check rubber
parts of the suspension, if the rubber
parts are worn greatly, replace them
instantly.
5. When doing class -two mainte鄄
nance, carry out class -one items
and dismantle the leaf spring as well
as lubricating it, check the transverse
stabilizer rod at the same time.
6. When doing class -three mainte鄄
nance, carry out class-two items and
dismantle all the rubber parts and

42

The next figure shows rear suspension assembly.

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

replace new ones.
7. When replacing leaf spring and
dismantling or assembling center
bolt, pay attention to the assembling
direction of front and rear steel plate.
When tightening leaf spring U -type
bolt and nut, screw it using well-dis鄄
tributed force at first, then screw front
U -type nut according to specified
force moment and screw rear ones.
Using and inspection of shock ab鄄
sorber:
1. Check the absorber for tempera鄄
ture after running a certain length on
bad road surface (usually more than
10km) There is no resistance if the
temperature is low ( lower than air
temperature) and shock absorption
doesn't function. If one absorber has

much lower temperature than the
symmetrical one, the lower one's re鄄
sistance is much more smaller. Low鄄
er resistance result from lacking in oil
or from damage of some important
parts, and the absorber that lack in
resistance should be removed to in鄄
spect.
2. Check the shock absorber for oil
leak if continuous abnormal vibration
is detected in running.Oil leak should
be dealt with in time, so that the
shock absorber can work normally.
3. Check absorber when maintaining
vehicle. To check absorber, stick up
it and hold its lower end by vise,
then pull and press it for several
times. Normally the resistance is
bigger when pulled, otherwise the

absorber is damaged or lack in oil.
Repair and replace parts and add
absorber oil in time to avoid serious
damage.
4. If it's necessary to replace ab鄄
sorber rod, replace oil sealing at the
same time. If necessary, don't dis鄄
mantle valve parts casually.
5. When doing class -three mainte鄄
nance, dismantle and clean the ab鄄
sorber,replace the absorber oil.Don't
forget cleaning when adding oil.

43

Front axle

Brief description of structure:
Front axle assembly is composed of
front axle, steering knuckle, left
&right steering knuckle arms, king
pin, front brake and tie rod etc.
Adjustment of front axle:
1. Adjusting of the front wheel hub
bearing: To adjust front hub bearing
in axial retightening force, tighten
fastening nut with wrench, and
loosen knuckle nut for about 120益 .
Rotate the hub clockwise and anti -
clockwise, make sure that roller a鄄
gainst the tapered contact the bear鄄
ing outer race properly, then tighten
nut to the position where the rabbet
aims the split pin hole. Check the
hub if it can rotate freely and don't
swing a lot. Now, distort the split pin
and fix it.

44

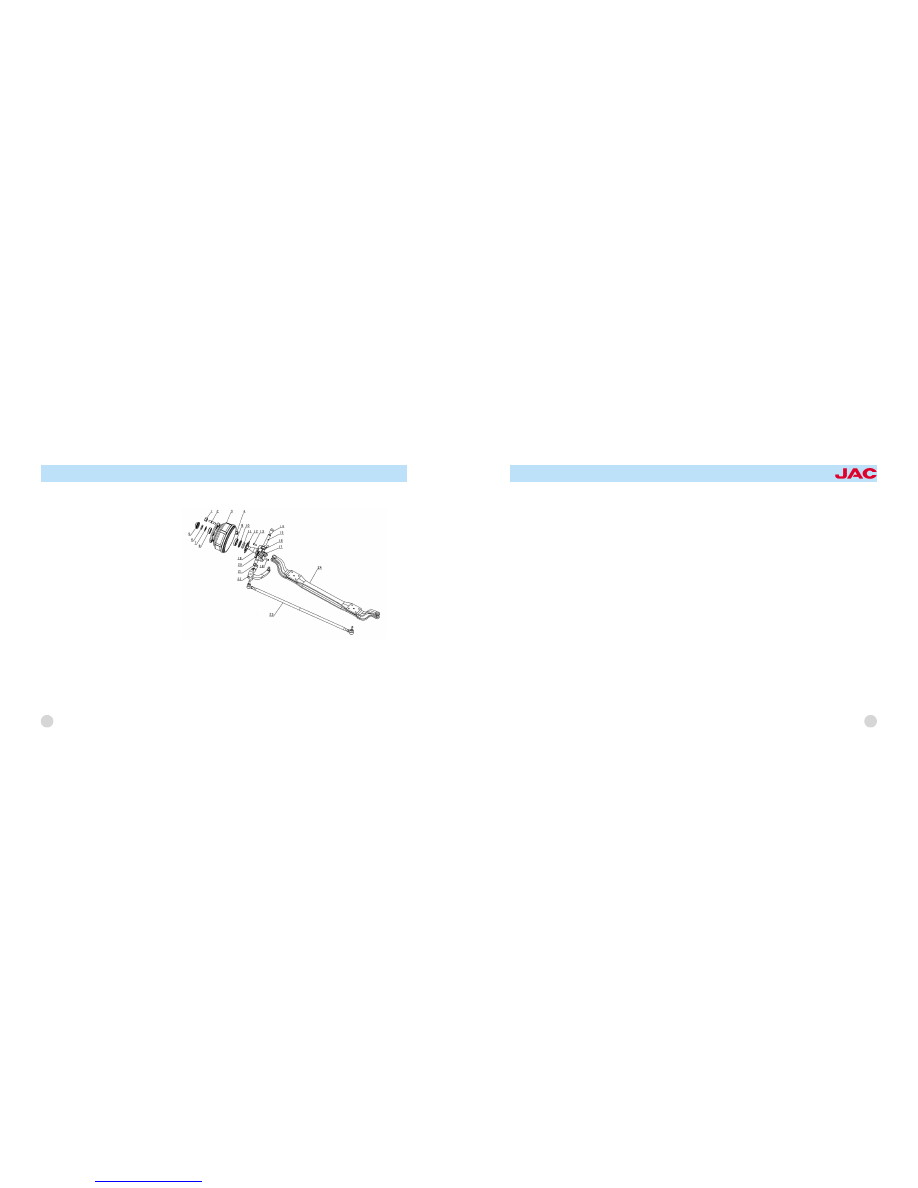

1.tire nut
2.front hub bolt
3.front hub and brake
drum assembly
4.front hub inside nut
5.hub cap
6.steering knuckle

7.lock plate
8.hub outside gearing
9.hub inside gearing
10.oil seal
11.oil seal carrier
12.oil guard
13.brake bottom plate bolt

14.bush
15.king pin
16.king pin latch
17.nut
18.steering stop bolt
19.steering knuckle pin
bush assembly

20.thrust bearing
21.steering knuckle king
pin lid
22.steering bending arm
23.tie rod assembly
24. front axle

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

2. Adjustment of clearance between
knuckle and front axle: The clearance
is adjusted via adjusting shim, it
should be less than 0.1mm. Use
thrust washer to adjust its clearance.
3. Adjustment of toeing -in. The toe鄄
ing -in can be adjusted via adjusting
tie rod. Park the vehicle on a flat
ground, jack up its header and orient
front wheel just as vehicle run for鄄
ward. Loosen locking nuts of tie rod,
rotate the tie rod till the toeing -in fit
the specified size. Then tighten the
locking nuts.
Using and maintenance:
1. When doing class -one mainte鄄
nance, check tightening situation of
each nut. Lubricate longitudinal and
tie rod ball pin, steering knuckle king

pin and bush.
2. When doing class -two mainte鄄
nance, carry out class -one mainte鄄
nance items as well as doing some
checking. Check whether there is
damage and crack on steering
knuckle, steering knuckle bending
arm and left and right steering
knuckle arm. Check the fitness of
steering knuckle king pin and bush.
Check the wearing situation of longi鄄
tudinal and tie rod connector. Adjust
toe -in and dismantle hub according
to the formulation as well as lubricat鄄
ing hub gearing and adding lubrica鄄
tion.
3. When doing class -three mainte鄄
nance, disassemble to clean and
check it, then assemble it again .

荫

Use thrust plate to adjust steering

knuckle and front axle if the clear鄄
ance between them become wide,
keep the clearance less than 0.1mm.

荫

Replace king pin or bush if the

clearance between steering knuckle
king pin and bush reach 0.15mm.
Replace king pin if its diameter has
worn to 0.07mm.

荫

Replace ball pin or ball cup of

steering longitudinal rod have worn a
lot and the clearance can not be re鄄
moved.

荫

Replace hub oil seal if there is

damage and aging of cutting edge.

45

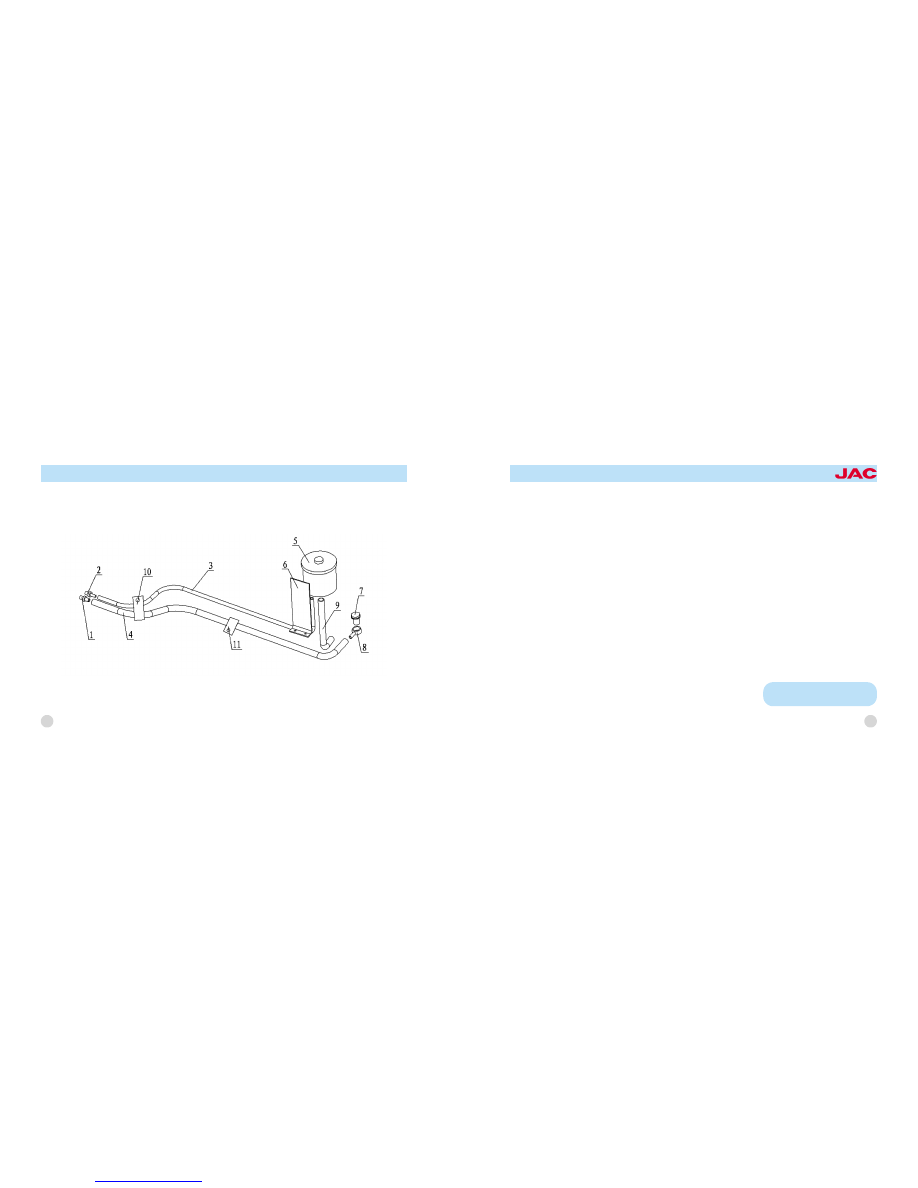

1. steering gear fuel inlet nipple
2. steering gear fuel outlet nipple
3. power-steering fuel return flexible pipe
4. power-steering flexible pipe assembly

5. power-steering oil container assembly
6. power-steering oil container supporter
7. oil pump outlet bolt
8. oil pump inlet nipple

9. oil pump inlet flexible pipe
10. hose clamp
11. wire clip

Steering system

The steering system of this series of
truck is power steering system.

Power steering system
It is composed of steering control
mechanism, transmission mecha鄄

nism, unitized power -steering gear,
power steering pump and power -
steering pipeline etc.

46

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

Power steering system adopts driv鄄
er's physical power and engine
power as steering energy. It can be
steering solely driven by driver if the
boost device do not work. So com鄄
pared with common mechanical
steering system, power-steering sys鄄
tem is acuter and safer, easing fa鄄
tigue of driver to a large extent.
Checking procedures of power -steer鄄
ing system's working state:
1. Put front wheel on the steering
platform.
2. Turn the steering wheel to left and
right pole to check if the steering
wheel has phenomenon of getting
stuck and getting impeded.
3. Check free play of steering wheel
when engine runs in idle speed. Free

play of steering wheel is 15-35mm.
Rotate adjusting screw clockwise to
decrease the free play, while rotate
anti-clockwise to increase it.
4. Rotational force of steering wheel
is around 19.6N when engine runs in
idle speed.
5. Check working condition of all of
the switches including starter switch,
rain wiper switch, exhaust brake
switch, horn switch and combination
switch.
Procedures of air exhausting in power
steering system:
1. Add steering oil (specified oil ) in鄄
to oil tank.
2. After standing up the front axle by
using jack, use prop stand to sup鄄
port frame.

3. Rotate steering wheel to left and
right pole for several times.
4. Check oil level of power-steering
oil tank, add steering oil if there is
not enough oil. Check whether oil lev鄄
el is in normal temperature scope.
5. Start engine, rotate steering wheel
to left and right pole for several times
if engine runs in idle speed. During
the process of exhausting air, add
steering oil constantly into oil tank to
ensure power-steering oil tank full.
6. Rotate steering wheel to make
wheel confront forward.
7. After switching off engine, check
oil level and add steering oil if neces鄄
sary.

47

Note: check whether steering oil is
in high temperature scope, if stee-

Check and maintenance:
1. Replace steering gear oil in time
and clean &replace filtering screen in
oil tank when a new truck runs for
3000 -4000km and runs every 5000
km afterwards.
2. Check oil volume and oil quality in
oil cylinder often, adding or replacing
if oil goes bad.
3. Pay attention to the mark of oil inlet
and outlet in pipeline connecting
when strip and re-assemble steering
mechanism to make sure it is con鄄
nected right. After connecting pipe-

line, check it to prevent air from enter鄄
ing into oil outlet pipeline of oil pump.
Start engine to make it run in idle
speed and add oil into oil tank. If the
system has not been poured enough
oil, rotate steering wheel repeatedly
left and right to extreme position and
add oil into oil tank at the same time
until oil level in oil tank doesn't drop
and has no air bubble. Add oil until oil
level is marked. When adding, check
oil tank and pipeline connector of
steering system to make sure them
clean, having no impurity. Specific
connect are as follows:

荫

Connect oil outlet to oil inlet of

steering oil pump.

荫

Connect oil return hole of steering

gear to oil return hole of oil tank.

4. When power -steering system
doesn't work, driver can use hand de鄄
pending on mechanical steering part.
However, using mechanical steering
only for a long time is forbidden.
5. Power -steering system has a
function of spot turn. Be sure to
avoid rotating steering wheel to ex鄄
treme position to prevent decreasing
life of components.
6. Add liquid oil according to pre鄄
scription. If surrounding temperature
is 0益 above, use L -HM464# anti鄄
wear hydraulic oil.If surrounding tem鄄
perature is 0益 below, use L-LM32#
antiwear hydraulic oil or 8# hydraulic
automatic steering oil. (mixture of
different oil type is forbidden). Use
DEXRON域type hydraulic oil for im鄄

48

OWNER爷S MANUAL for

HFC1061,HFC1063,HFC1083

series trucks

ring oil has been cooled, check
whether it is at normal temperature.
If finding problem, repeat step4
and step5. If the problem still ex鄄
ists, repair power-steering pump.

49

port power -engine steering gear or
steering pump. ( referring to Ameri鄄
can General

Motors

Corporation

standard )
Using and maintenance:
1. Using of power -engine steering
system

荫

Rotating steering wheel to extreme

position for 5s is forbidden.

荫

Continuing rotating steering wheel

after rotating to dead space is forbid鄄
den.

荫

Rotating steering wheel when

wheels stand still is forbidden.

荫

Rotating steering wheel for more

than 90r/min is forbidden.
2. Maintenance of power -engine
steering system
Carry out principle of vehicle mainte鄄

nance that is " preventing mainly,
check and measure periodically and
maintain obligatorily ". Obey Ministry
of Communication standard JT/
T201-95
" Norm of vehicle maintenance craft "
and Ministry of city Construction
standard CJ17-86 " city bus repair in
technique condition ".

荫

Make inspection and adjustment

on steering system before driving,
during driving and after driving to
guarantee driving safety.

荫

Class-one maintenance ( 2000-

3000km)

因

Add lubrication periodically into every

lubricating point and add power-steering
oil in time when power -steering system
oil is not enough.

因

Make sure cross shaft and steering

cross and straight pull rod rotate flexible
and tight

因

Check the tightening condition of every

connection point to make sure them tight.

因

Check connection point of pipeline to

make sure there is no leakage.

荫

Class -two maintenance 渊10000要

15000km冤

因

Replace power-steering oil.

因

Clean filtering screen of power-steer鄄

ing oil tank.

因

Check slack of steering-wheel and ad鄄

just it to allowable value.

因

Make flaw detection on front shaft, ball

pin, steering knuckle , steering knuckle
arm, steering drop arm and steering gear
support frame.

因

Disassemble cross and straight pull
