Iveco EuroCargo (12 to 26 t). Manual - part 149

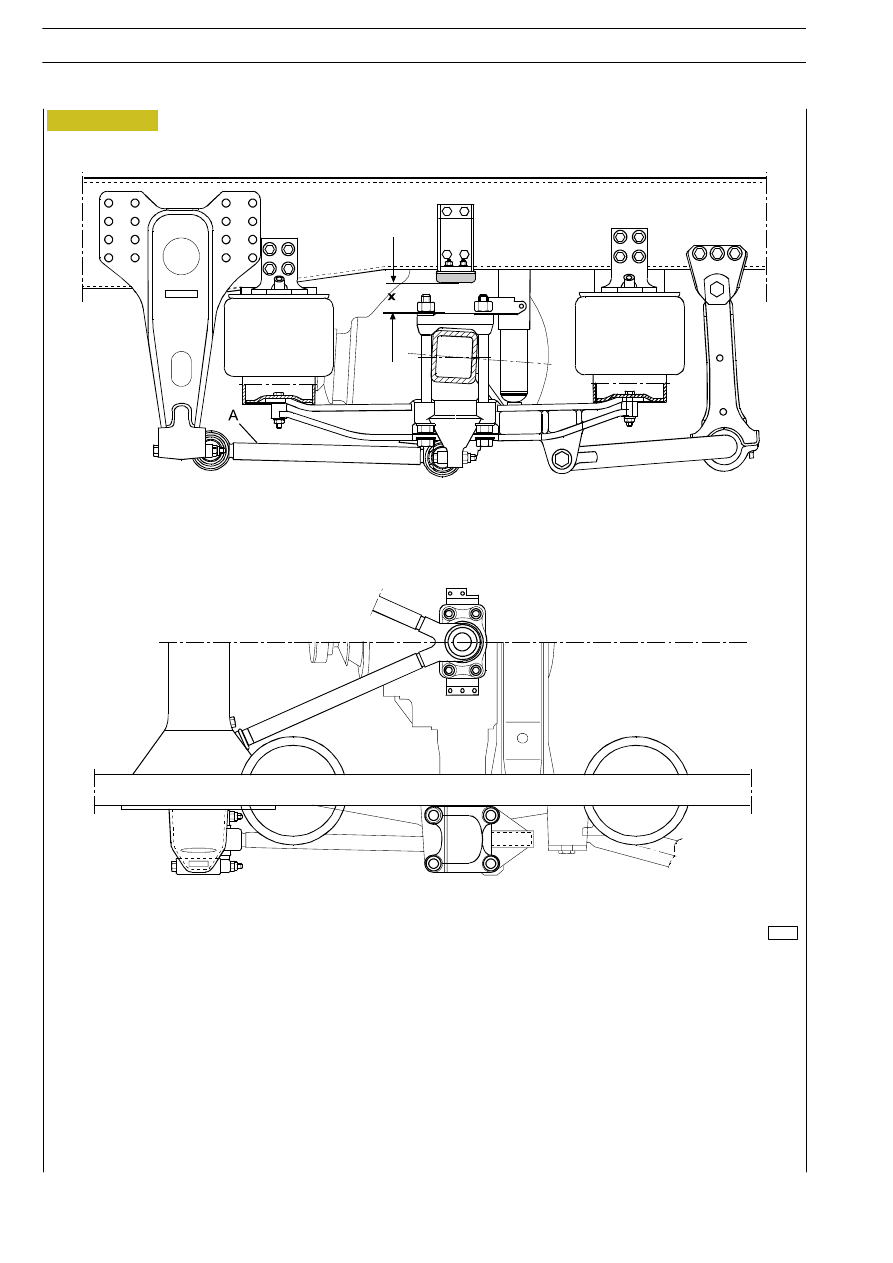

Figure 3

Dimension x = 187 mm

REAR PNEUMATIC SUSPENSION ASSEMBLY

(NEWAY for Models 110EL..P/120EL..P)

72529

E

URO

C

ARGO

T

ECTOR

12-26 t

48

FRONT AND REAR PNEUMATIC SUSPENSIONS

Base - February 2003

84421

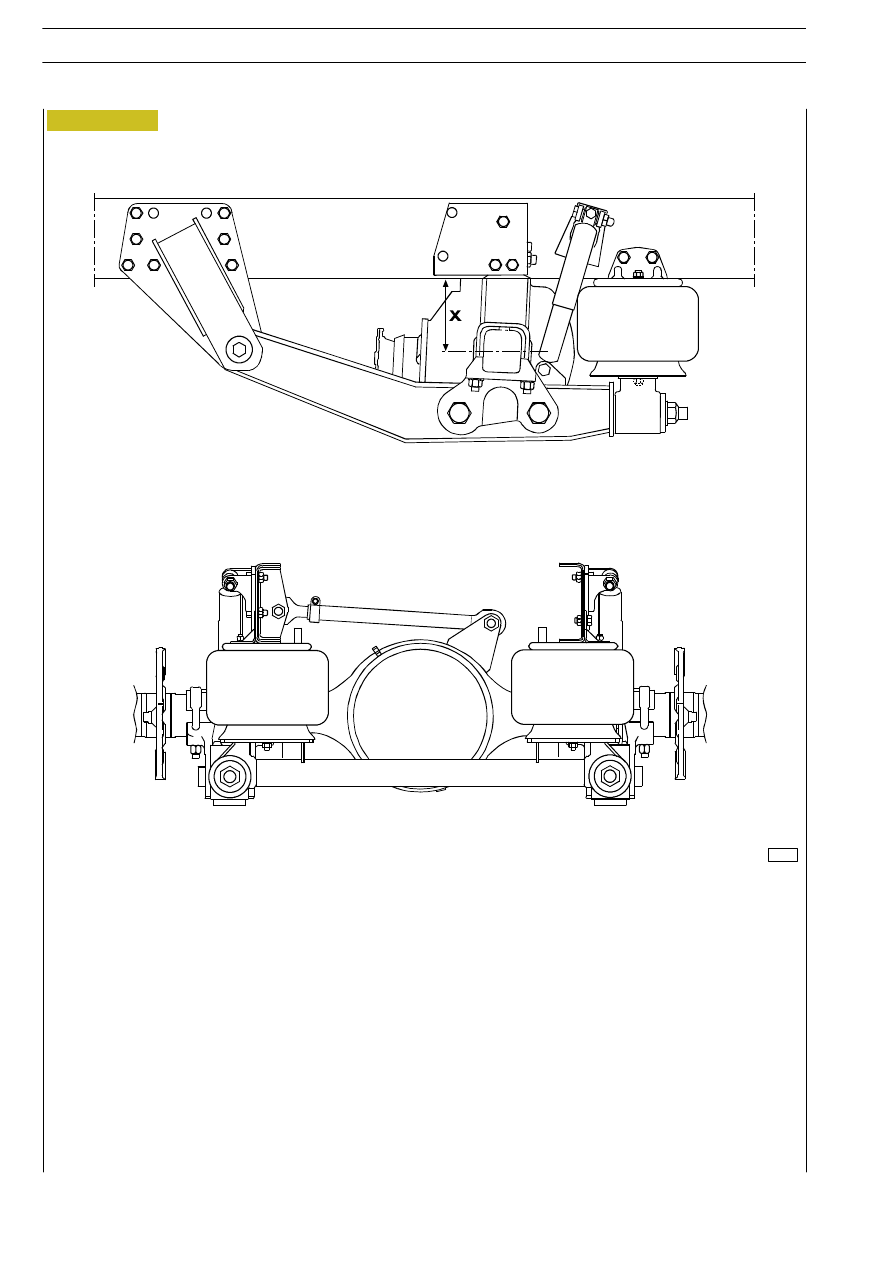

Figure 4

Dimension x =

77 mm with axle MS10-164E

47 mm with axle MS10-144E

60 mm with lower reaction rod alignment (A)

REAR PNEUMATIC SUSPENSION ASSEMBLY

(Models 120E../130E../150E..)

E

URO

C

ARGO

T

ECTOR

12-26 t

FRONT AND REAR PNEUMATIC SUSPENSIONS

49

Base - February 2003

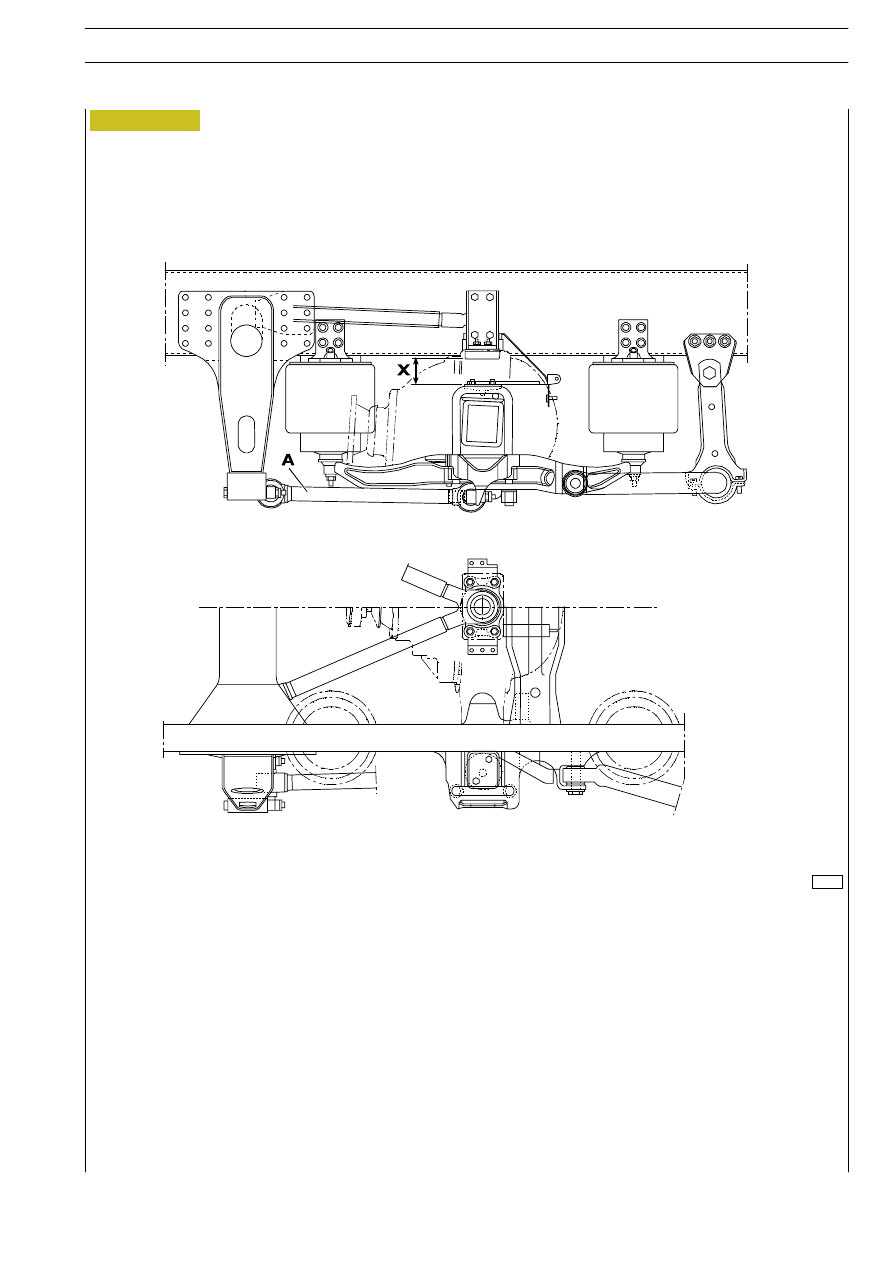

Figure 5

Dimension x =

65 mm with axle MS13-165

54 mm with lower reaction rod alignment (A)

REAR PNEUMATIC SUSPENSION ASSEMBLY

(Models 180E..P)

72786

E

URO

C

ARGO

T

ECTOR

12-26 t

50

FRONT AND REAR PNEUMATIC SUSPENSIONS

Base - February 2003

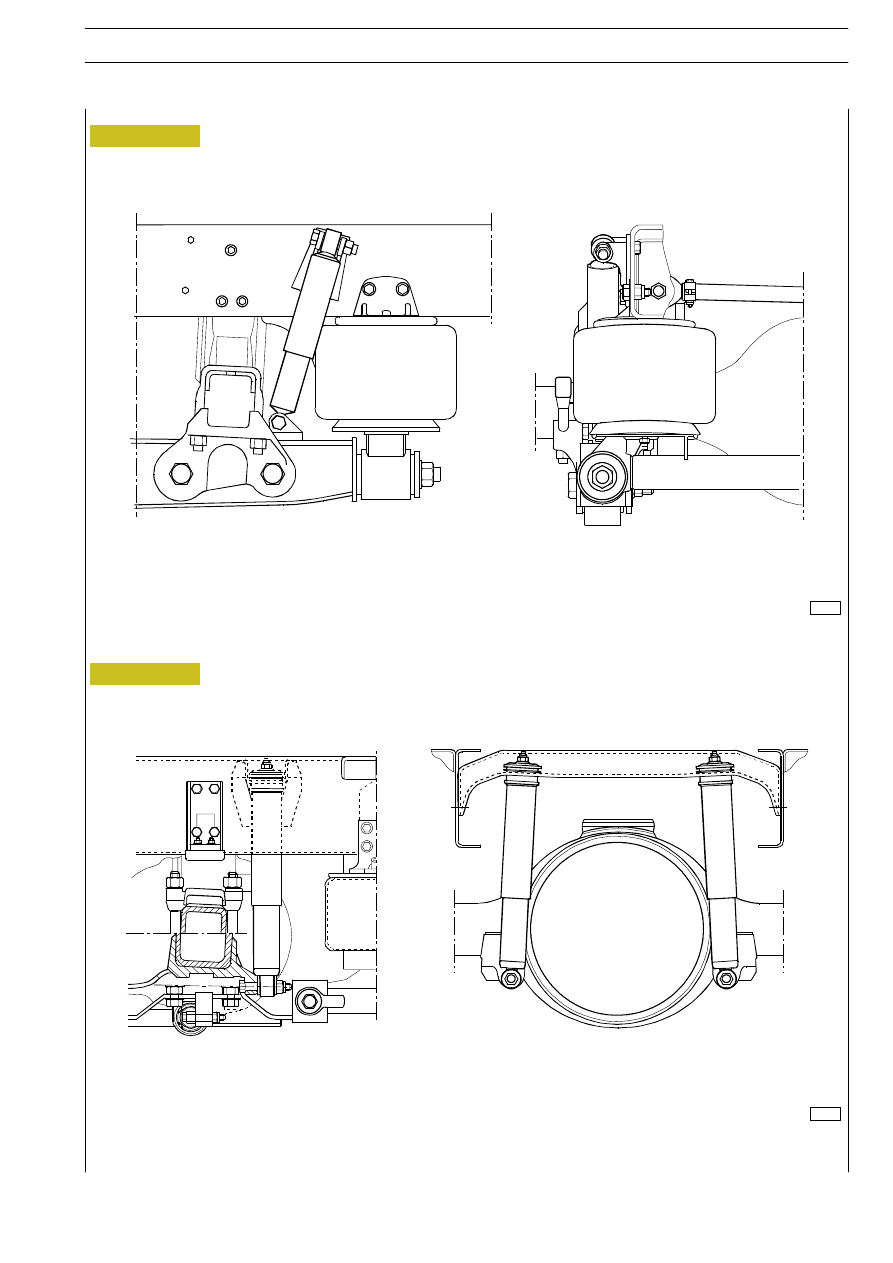

Figure 6

SHOCK ABSORBER ASSEMBLY DIAGRAM

(Models 110EL..P-120EL..P)

72788

SHOCK ABSORBER ASSEMBLY DIAGRAM

(Models 120E..P/FP-130E..P/FP-150E..P/FP-180E..P)

Figure 7

72789

E

URO

C

ARGO

T

ECTOR

12-26 t

FRONT AND REAR PNEUMATIC SUSPENSIONS

51

Base - February 2003
