The suspension consists of leaf springs, two double-acting telescopic shock absorbers and a sway bar.
The leaf springs can be semi-elliptical or parabolic.
Semi-elliptical leaf springs are very stiff because all the leaves have the same thickness, from one end to the other. Furthermore,
the leaves are arranged to create high internal friction, whereby limiting the leaf spring movements.
Parabolic leaf springs are made of leaves which are thicker in the middle and narrower at the ends. The distanced arrangement
considerably reduces internal friction.
Low internal friction and the special leaf shape makes parabolic leaf springs softer, consequently ensuring greater riding comfort.

Double-acting telescopic shock absorbers counteract wheel movement upwards and downwards, ensuring excellent riding
stability.
The sway bar keeps the wheel axle and chassis parallel, cancelling any load imbalance on the wheel on any one axle.

FRONT LEAF SPRINGS

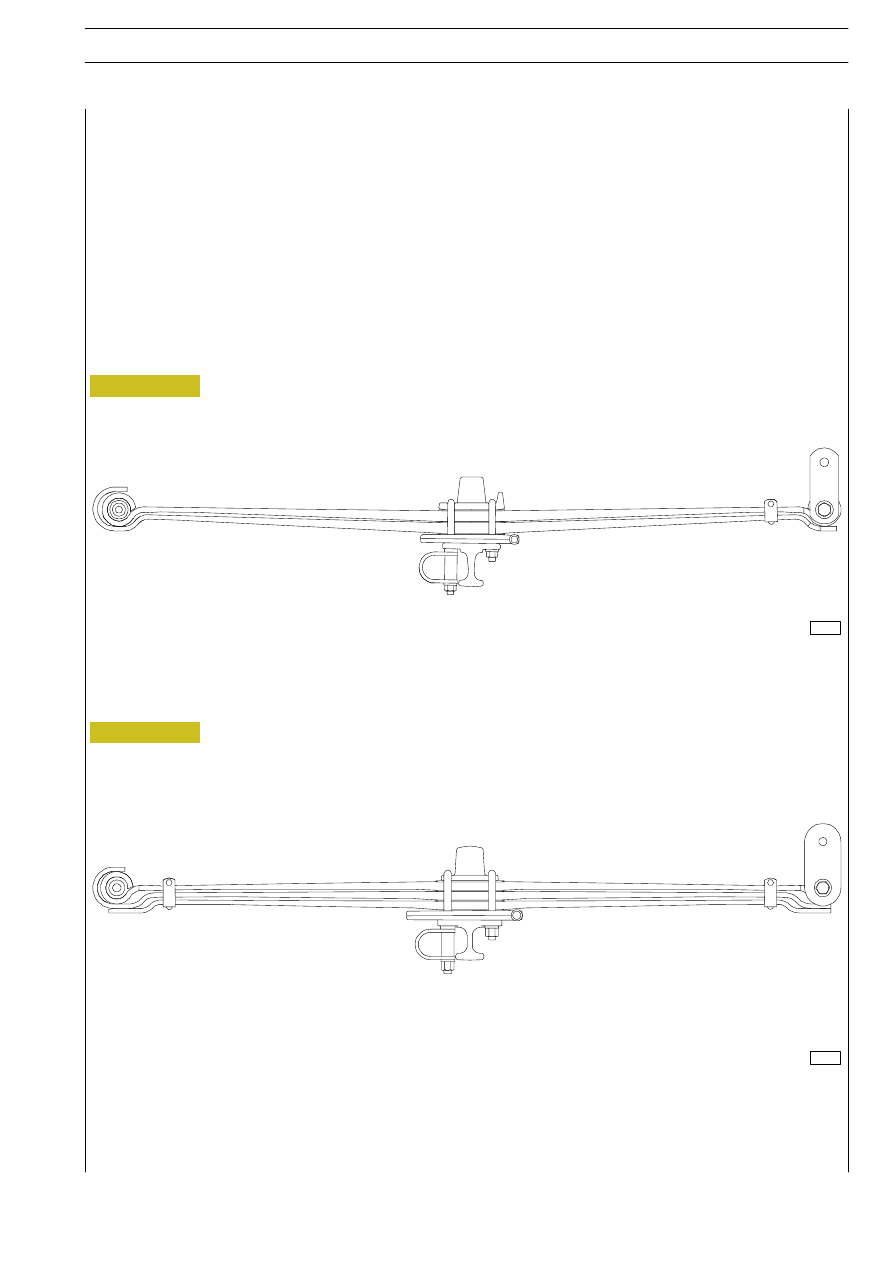

FRONT PARABOLIC LEAF SPRING ASSEMBLY

(Models 110EL..-120EL..)

FRONT PARABOLIC LEAF SPRING ASSEMBLY

(Models 120E..-130E..-130E..RS-150E..-150E..RS)

72519

72521

Figure 1

Figure 2
