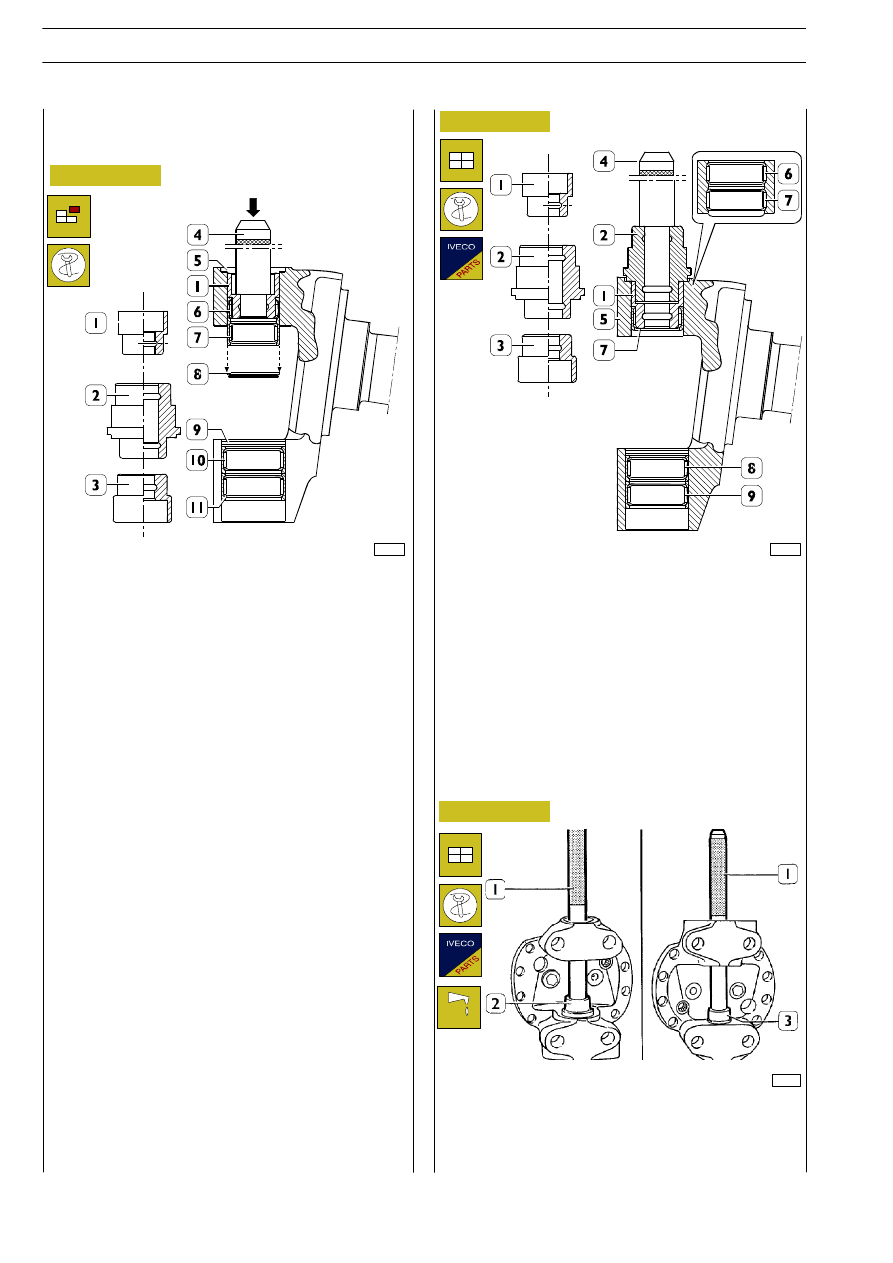

Steering knuckle bearing replacement (5) is made using for
their disassembly and assembly beater’s elements (1-2-3)
99374529 and handle 99370007 (4).

Use element (1) and handle (4) to disassemble the sealing
ring (8) and the roller bearings (6-7) on the upper side.

Use element (3) and handle (4) to disassemble the sealing
ring (9) and the roller bearings (10-11) on the lower side.

520615

STEERING KNUCKLE PIN
BEARING REPLACEMENT

Figure 51

Figure 52

Roller bearing assembly (7):
use element (1 and 2) and handle (4).
Roller bearing assembly (6):
use element (2) and handle (4).
Roller bearing assembly (8):
use elements (3 and 2) and handle (4).
Roller bearing assembly (9):
use element (2) and handle (4).

Figure 53

Use locking ring 99374173 (2) and handle 99370007 (1) to
place the lower seal; use locking ring (3) 99374172 and
handle 99370007 (1) to place the upper seal in the steering
knuckle.

34556

E

URO

C

ARGO

T

ECTOR

12-26 t

64

FRONT AXLES 5842/5 - 5851/5

Base - February 2003

Figure 55

Figure 54

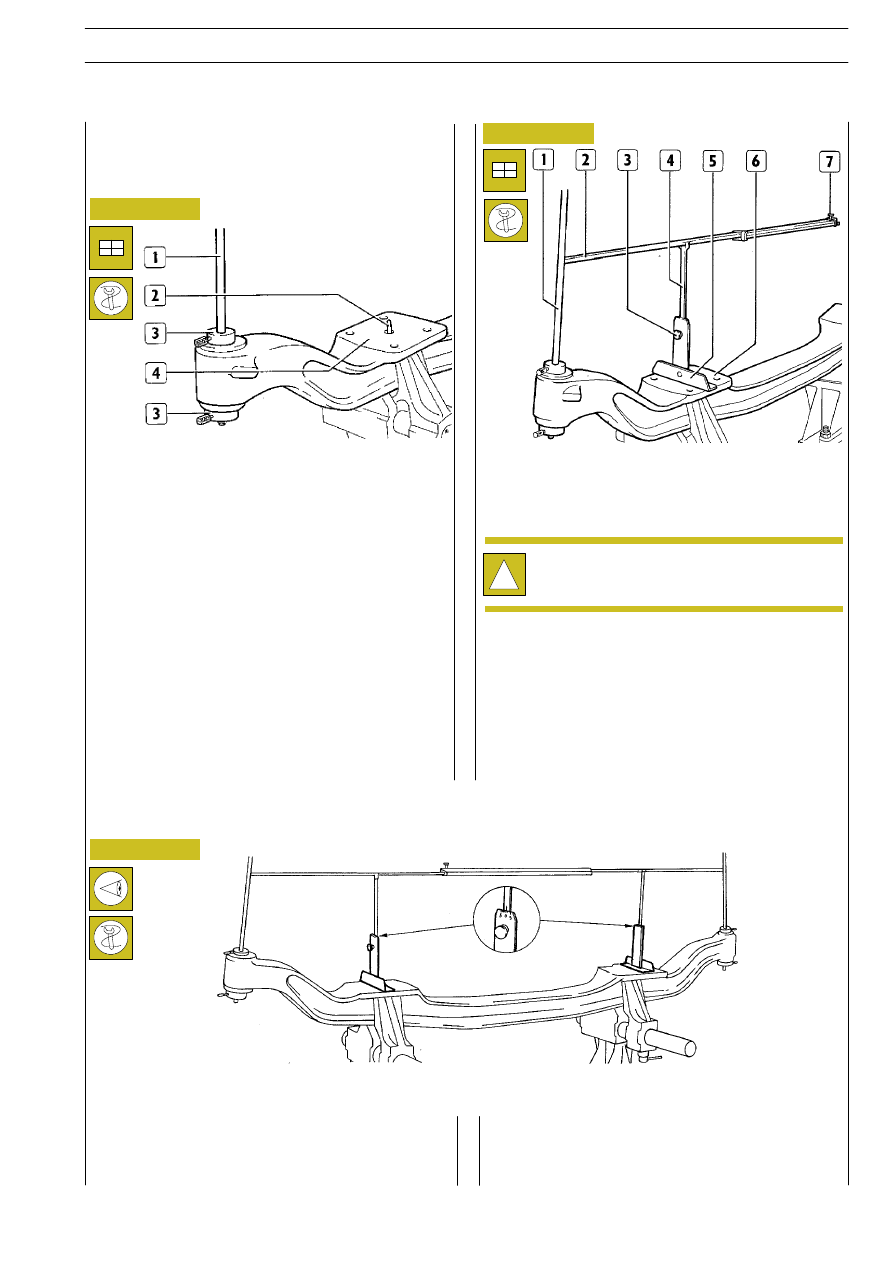

Check flatness of leaf spring surfaces compared
to holes for steering knuckle pins

Place two bars (1) fitted with cones (3) in the steering
knuckle pin holes. Push the cones and clamp them placing the
appropriate screws on the bars.
Introduce two centring dowels (2) in the leaf spring support-
ing plane (4).

Place on the planes (6) two bases (5) using goniometers and
introduce them in the centring dowels.

Before placing the bases with the goniometers,
check that the supporting planes are not painted or
irregular.

!

Check the angle of deformation on the goniometers’ grad-
uated sector shown by the arrows.
Goniometers’ indexes will, of course, detect no angle move-
ment when the flatness of leaf spring surfaces compared to

the steering knuckle pin holes is correct.
Remove the sliding bar and the goniometer’s bases used to
make the survey.

Place the sliding bar (2) on the goniometer’s bars (4), adjusting
its length so that the shaped edges touch the bars (1).
Clamp the screw of the stop block (7) and the goniometer’s
lock screws (3) to the bars (4).

Figure 56

E

URO

C

ARGO

T

ECTOR

12-26 t

FRONT AXLES 5842/5 - 5851/5

65

Base - February 2003

CHECKS AND MEASUREMENTS
OF THE AXLE UNIT

Figure 57

Figure 58

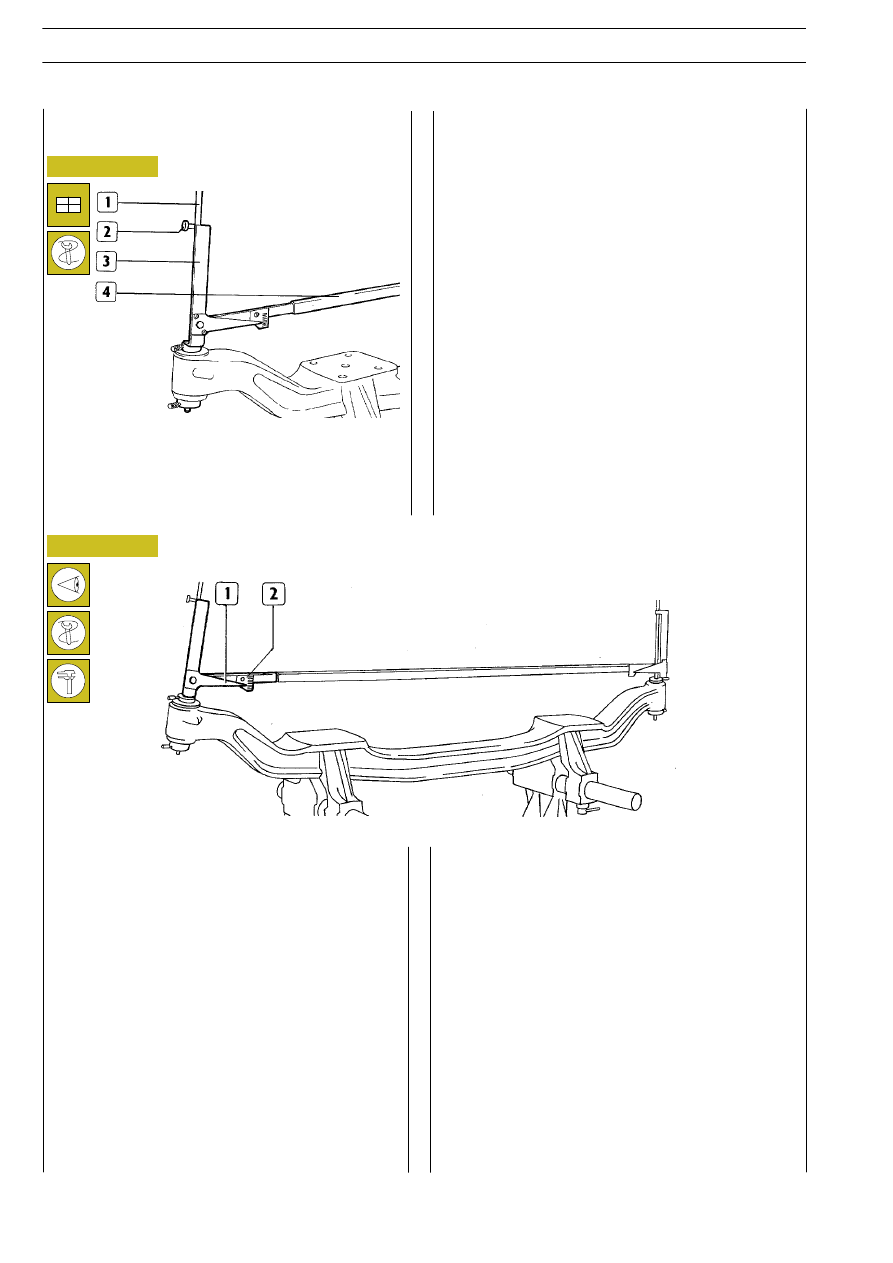

Check hole inclination for steering knuckle
pins

Place on the bars (1) the supports (3) fitted with gonio-
meters and screw the screws (2) without clamping them.
Introduce the connecting cross tie rod (4) and tighten the
screws (2) which clamp the supports touching the bars (1).

Check the angle of inclination value concerning the steering
knuckle pin holes on the related graduated sectors (2), next

to the gauge (1). The angle of inclination concerning the
steering knuckle pin holes must be 7

° ± 0°3’.
