Main malfunctioning of front axle:

1 — Steering wheel hardness
2 — Wobble
3 — Noise

NO

1

YES

YES

STEERING WHEEL HARDNESS

YES

YES

YES

Front axle perfectly aligned.

Reset alignment and clamp lock nuts of spring bands.

Regular toe-in.

Make exact toe-in adjustment.

Regular tyre pressure.

Inflate tyres according to prescribed pressure.

Good joint lubrication.

Lubricate joints accurately.

Right adjustment between steering knuckle and axle.

Correctly adjust clearance between steering knuckle
and axle.

Efficient elements involved in steering knuckle rotation
on the pin.

Check and replace worn elements.

NO

NO

NO

NO

NO

E

URO

C

ARGO

T

ECTOR

12-26 t

12

FRONT AXLE 5845

Base - February 2003

2

YES

YES

YES

YES

YES

YES

WOBBLE

Regular wheel incidence.

Check axle assembly, fix or replace distorted elements.

Front axle perfectly aligned.

Reset alignment and clamp spring band nuts on the
axle.

Regular toe-in.

Make correct toe-in.

Efficient steering heads of track rods.

Replace defective elements.

Regular clearance of wheel hub bearings.

Adjust end play after making appropriate replace-
ments.

Centred wheels:
- centred, regular rim
- correct assembly of tyre on rim.

Replace defective rim.
Deflate and centre tyre on rim.

Balanced wheels.

Make wheel balancing.

NO

NO

NO

NO

NO

NO

NO

E

URO

C

ARGO

T

ECTOR

12-26 t

FRONT AXLE 5845

13

Base - February 2003

3

YES

YES

NOISE

Good lubrication of wheel hub bearings.

Top up oil in wheel hubs.

Efficient wheel hub bearings.

Replace worn bearings and adjust end play.

Regular coupling between steering knuckle pin and
roller bearings.

Check and replace worn elements.

NO

NO

NO

E

URO

C

ARGO

T

ECTOR

12-26 t

14

FRONT AXLE 5845

Base - February 2003

78687

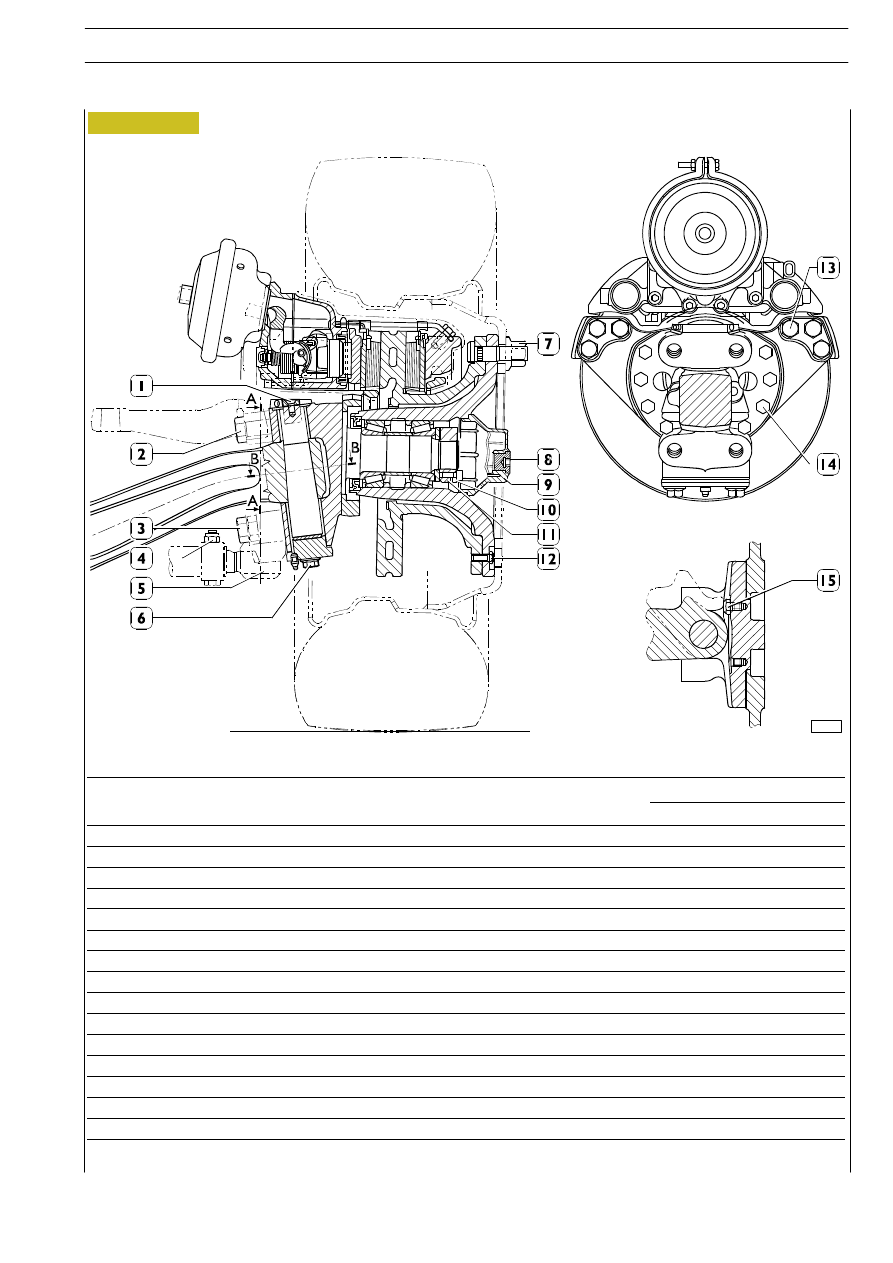

Figure 10

SECTION A-A

SECTION B-B

E

URO

C

ARGO

T

ECTOR

12-26 t

FRONT AXLE 5845

15

Base - February 2003

PART

TORQUE

Nm

(kgm)

1

Flat head cap screw to clamp upper cover

16

± 2

(1.6

± 0.2)

2

Self-braking hexagonal head cap screw to clamp cross lever on steering knuckle

515.5

± 24.5

(52.5

± 2.5)

3

Self-braking hexagonal head cap screw to clamp longitudinal lever on steering knuckle

515.5

± 24.5

(52.5

± 2.5)

4

Nut to clamp stop block for cross tie rod

80

± 10

(8.1

± 1)

5

Castellated nut for steering knuckle pin

201

± 20

(20.5

± 2)

6

Flanged hexagonal head cap screw to clamp lower thrust block cover on steering knuckle

336

± 17

(34.2

± 1.7)

7

Wheel lock nut

490

± 50

(49.9

± 5)

8

Conical threaded cap for wheel hub cover

57.5

± 2.5

(5.9

± 0.25)

9

Wheel hub cover

106

± 11

(10.8

± 1.1)

10

Socket head cap screw to clamp adjusting stop block on wheel bearings

27.5

± 2.5

(2.8

± 0.25)

11

Metal ring to clamp wheel bearings

388.5

± 18.5

(39.6

± 1.8)

12

Hexagonal head cap screw to clamp brake disc on wheel hub

40

± 4

(4.1

± 0.4)

13

Self-locking hexagonal head cap screw to clamp brake callipers

188

± 18

(19

± 1.8)

14

Screw to clamp brake callipers support

313

± 16

(32

± 1.6)

15

Screw clamping steering

64.5

± 6.5

(6.5

± 0.7)
