Iveco EuroCargo (12 to 26 t). Manual - part 70





E

URO

C

ARGO

T

ECTOR

12-26 t

126

GEARBOX 2895.9

Base - February 2003

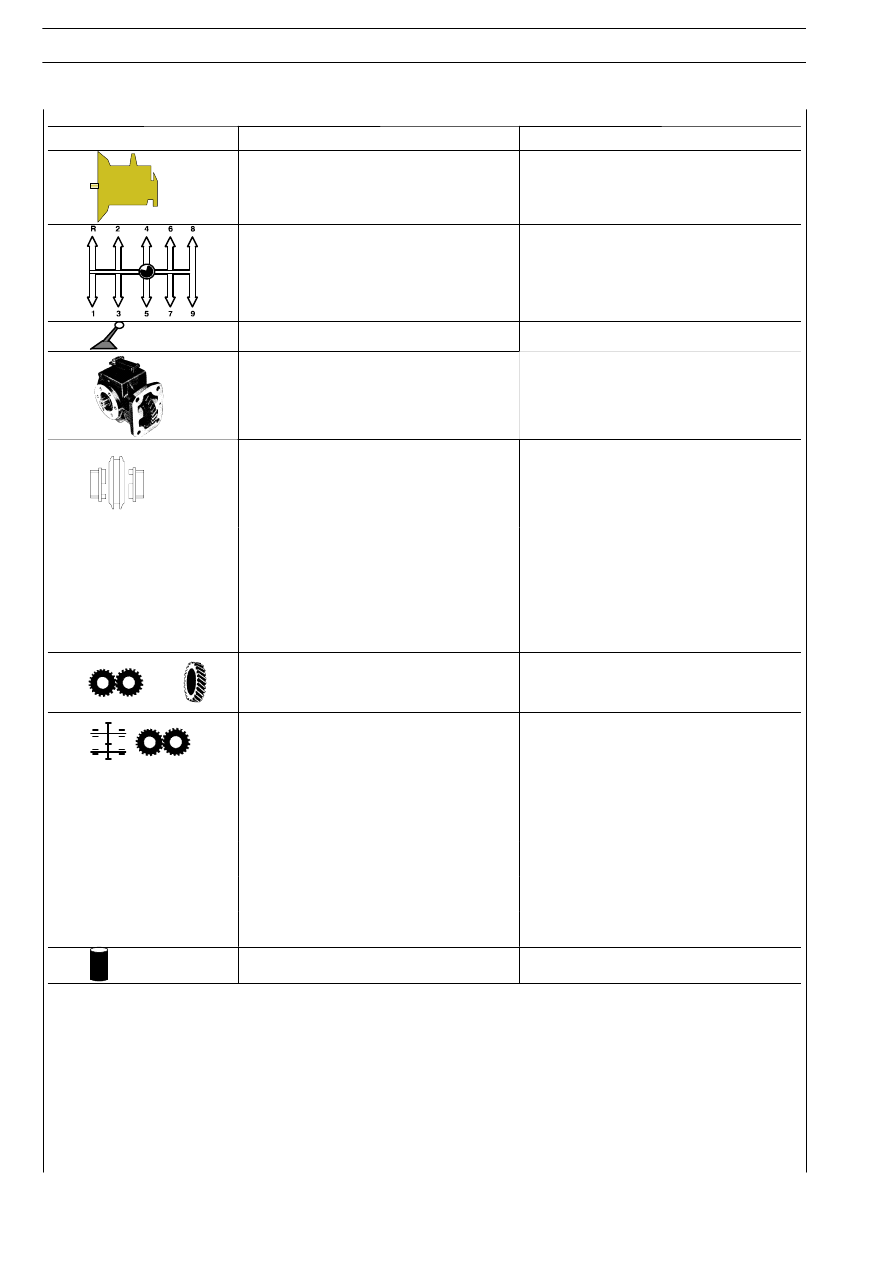

GEARBOX

2895.9

Type

Mechanical

Gears

9 forward gears and reverse gear

Gears engagement control

Mechanical

Power takeoff

On request

Gears engagement:

1

st

2

nd

⇒

3

rd

4

th

⇒

5

th

Free-ring synchronizer

Double-cone synchronizer

Free-ring synchronizer

4

th

⇒

5

th

6

th

⇒

7

th

h

h

Free-ring synchronizer

Double-cone synchronizer

8

th

⇒

9

th

Reverse gear

Free-ring synchronizer

Quick-connection type

eve se gea

Gears anti-disengagement

Quick connection type

Sliding sleeve holding through rollers and

springs.

Gears

Helical toothing

Gear ratio

First

1 : 13.56

Second

1 : 9.00

Third

1 : 6.54

Fourth

1 : 4.76

Fifth

1 : 3.54

Sixth

1 : 2.53

Seventh

1 : 1.84

Eighth

1 : 1.34

Ninth

1 : 1.00

Reverse gear

1 : 13.15

Oil type

Amount

Tutela ZC 90

7.5 kg (8.3 liters)

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2895.9

127

Base - February 2003

100

÷ 130

o

C

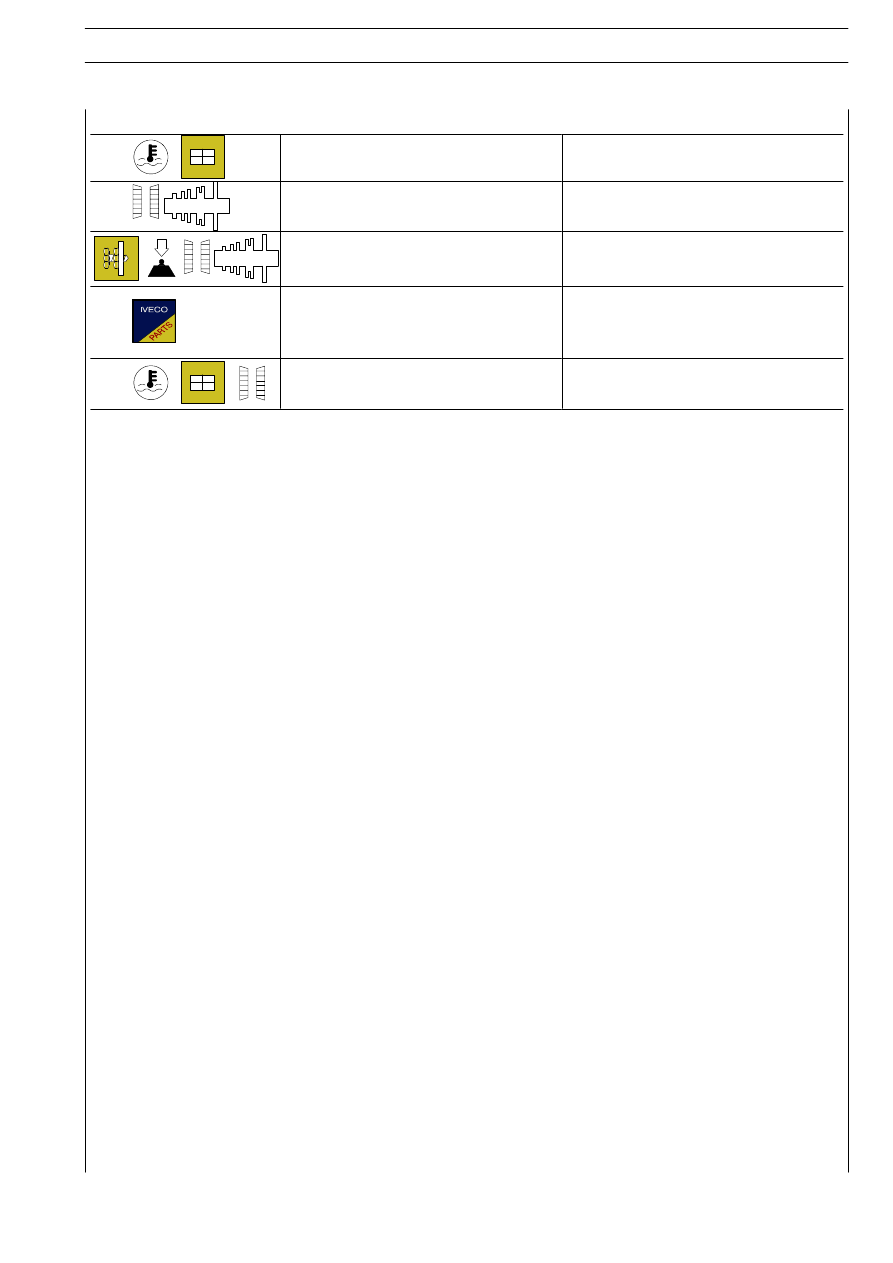

Transmission shaft bearings

Tapered rollers

Transmission shaft bearings pre-load adjust-

ment

Through rings

mm

Transmission shaft axial backlash adjustment

rings thickness

2.5 - 2.6 - 2.7 - 2.8 - 2.9 - 3.0 - 3.1
3.2 - 3.3 - 3.4 - 3.5 - 3.6 - 3.7 - 3.8

3.9 - 4.0 - 4.1

Provided in kit

Assembling temperature for transmission

shaft bearings

85

o

C

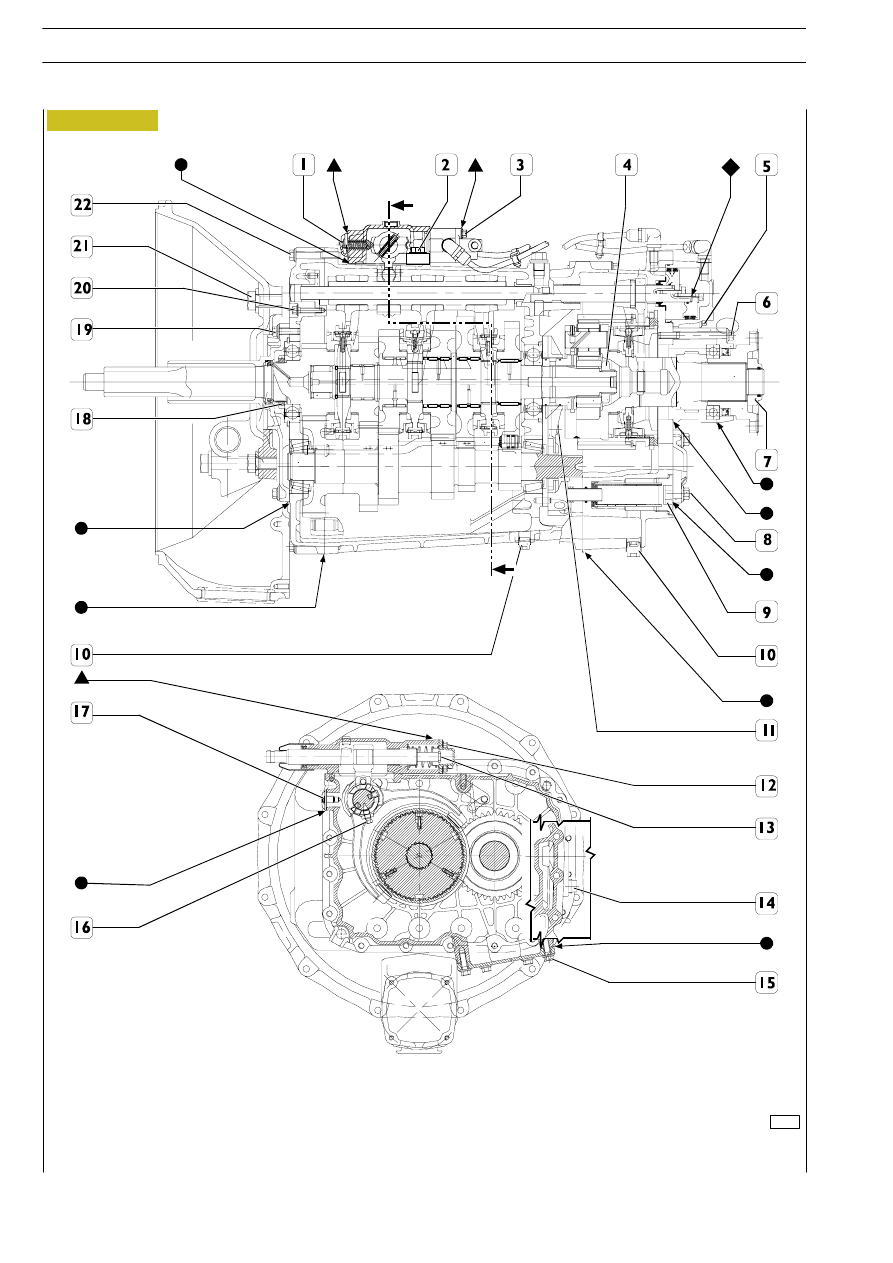

Figure 2

79452

A

A

sec. A-A

E

URO

C

ARGO

T

ECTOR

12-26 t

128

GEARBOX 2895.9

Base - February 2003

E

URO

C

ARGO

T

ECTOR

12-26 t

GEARBOX 2895.9

129

Base - February 2003

PART

TORQUE

PART

Nm

(kgm)

1

Flanged hexagonal head screw for securing spring retaining flange on external control

19

± 2

(1.9

± 0.2)

2

Flanged hexagonal head screw for securing upper external controls support cover

33.5

± 3.5

(3.4

± 0.4)

3

Screw for securing reduction unit control valve

23.5

± 2.5

(2.4

± 0.3)

4

Ring nut for securing sun gear on main shaft

372.5

± 19.5

(37.5

± 2)

5

Flanged hexagonal head screw for securing reduction unit control pneumatic cylinder
to rear half box

35.5

± 3.5

(3.6

± 0.4)

6

Flanged hexagonal head screw for securing rear cover on main shaft

44.5

± 4.5

(4.5

± 0.5)

7

Ring nut for fastening output shaft on spider shaft

559.5

± 29.5

(57

± 3)

8

Flanged hexagonal head screw for securing rear cover on transmission shaft

58

± 6

(5.9

± 0.6)

9

Oil filter on rear half box

320

± 30

(32.6

± 3.1)

10 Threaded plug with external operating hexagon for oil drain

27.5

± 2.5

(2.8

± 0.3)

11 Hexagonal head screw for securing oil pump body to box

33.5

± 3.5

(3.4

± 0.4)

12 Flanged hexagonal head screw for securing transverse axle cover on external control*

19

± 2

(1.9

± 0.2)

13 Transverse axle screw*

30

± 3

(3.1

± 0.3)

14 Threaded plug with external operating hexagon for oil level

27.5

± 2.5

(2.8

± 0.3)

15 Flanged hexagonal head screw for securing covers on PTO connection openings

38

± 4

(3.9

± 0.4)

16 Screw for securing fork control rod hub

39

± 2

(4.0

± 0.2)

17 Idle positioning device

78

± 8

(8.0

± 0.8)

18 Ring nut for securing input shaft bearing

545

± 55

(55.6

± 5.6)

19 Flanged hexagonal head screw for securing front cover

31

± 3

(3.1

± 0.3)

20 Flanged hexagonal head screw for securing tangential stops block

24.5

± 2.5

(2.5

± 0.2)

21 Screw for securing gearbox clutch housing

177

± 17

(18

± 1.8)

22 Flanged hexagonal head screw for securing rear intermediate front half box

45.5

± 4.5

(4.6

± 0.5)

-

Countersunk screw for securing reduction unit reaction plate

21

± 2

(2.1

± 0.2)

*

Apply thread-braking LOCTITE 270 on the screw

D

Apply liquid gasket LOCTITE 510 sealant

Y

Apply liquid gasket LOCTITE 518 sealant

♦

Apply thread-braking LOCTITE 242 on the screw
