Iveco Stralis AT/AD. Manuale

Revi — Ottobre 2005

IMPIANTO ELETTRICO/ELETTRONICO

827

TRALIS

AT/AD

Print 603.93.333/A

Base — Giugno 2004

Print 603.93.333/A

Schemi a blocchi

Pagina

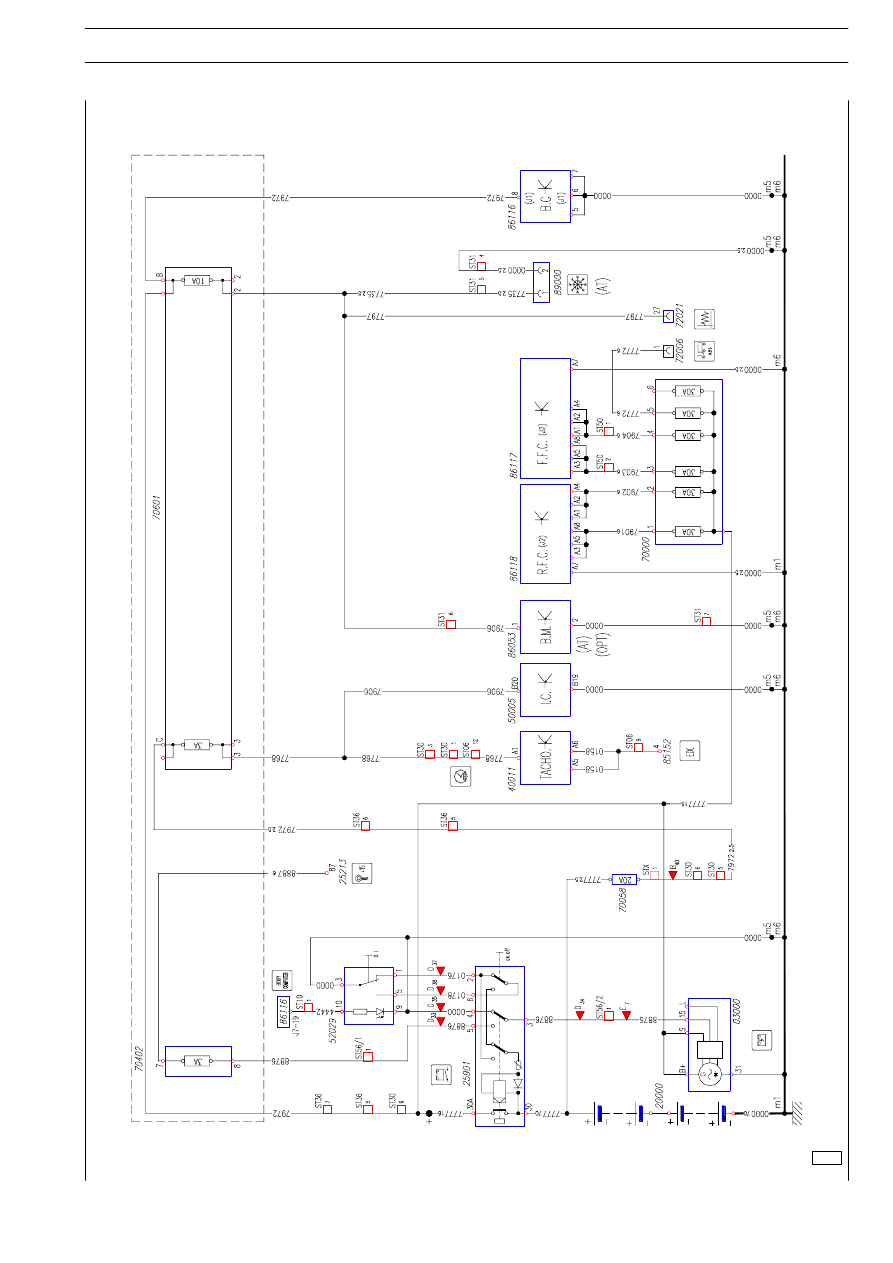

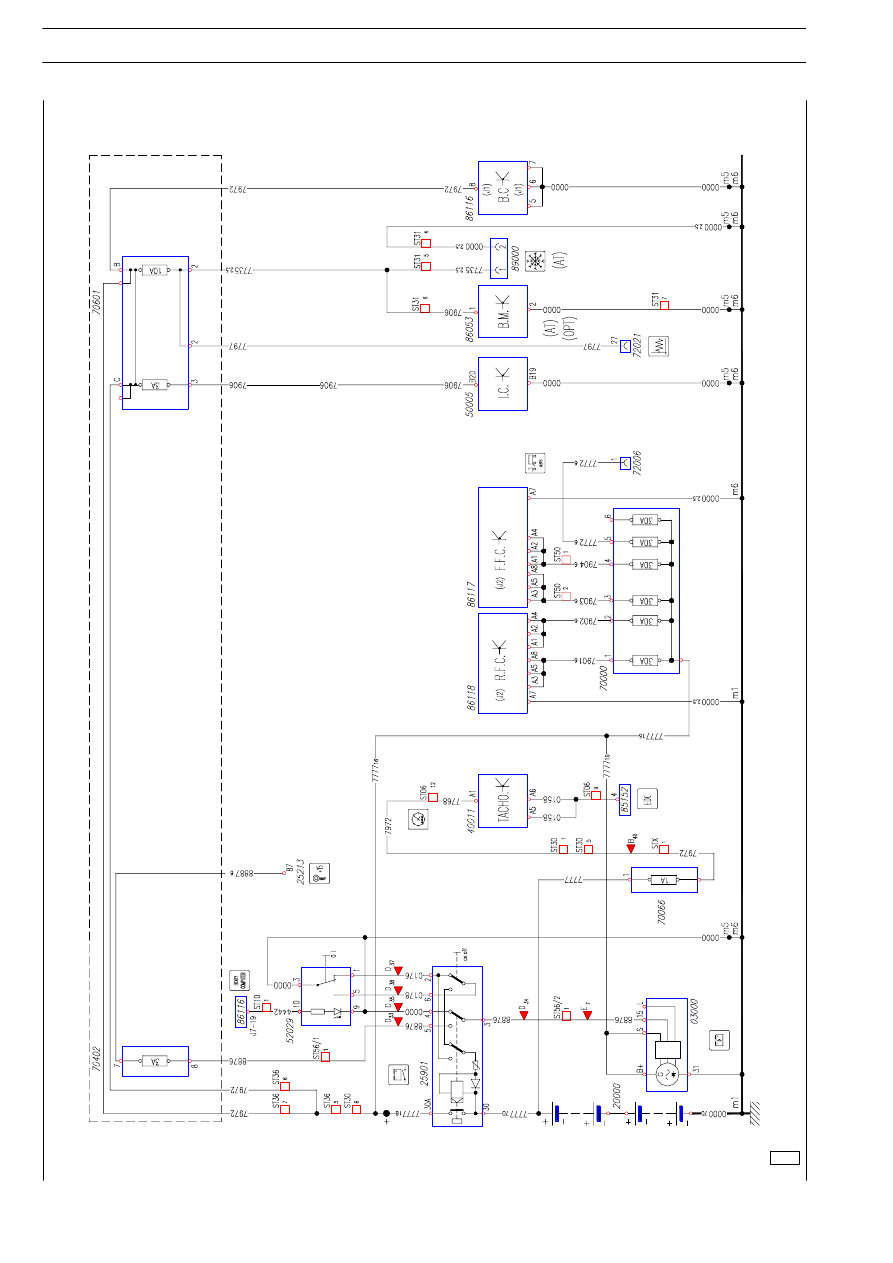

SCHEMA 1:

829

A. AVVIAMENTO
B. RICARICA

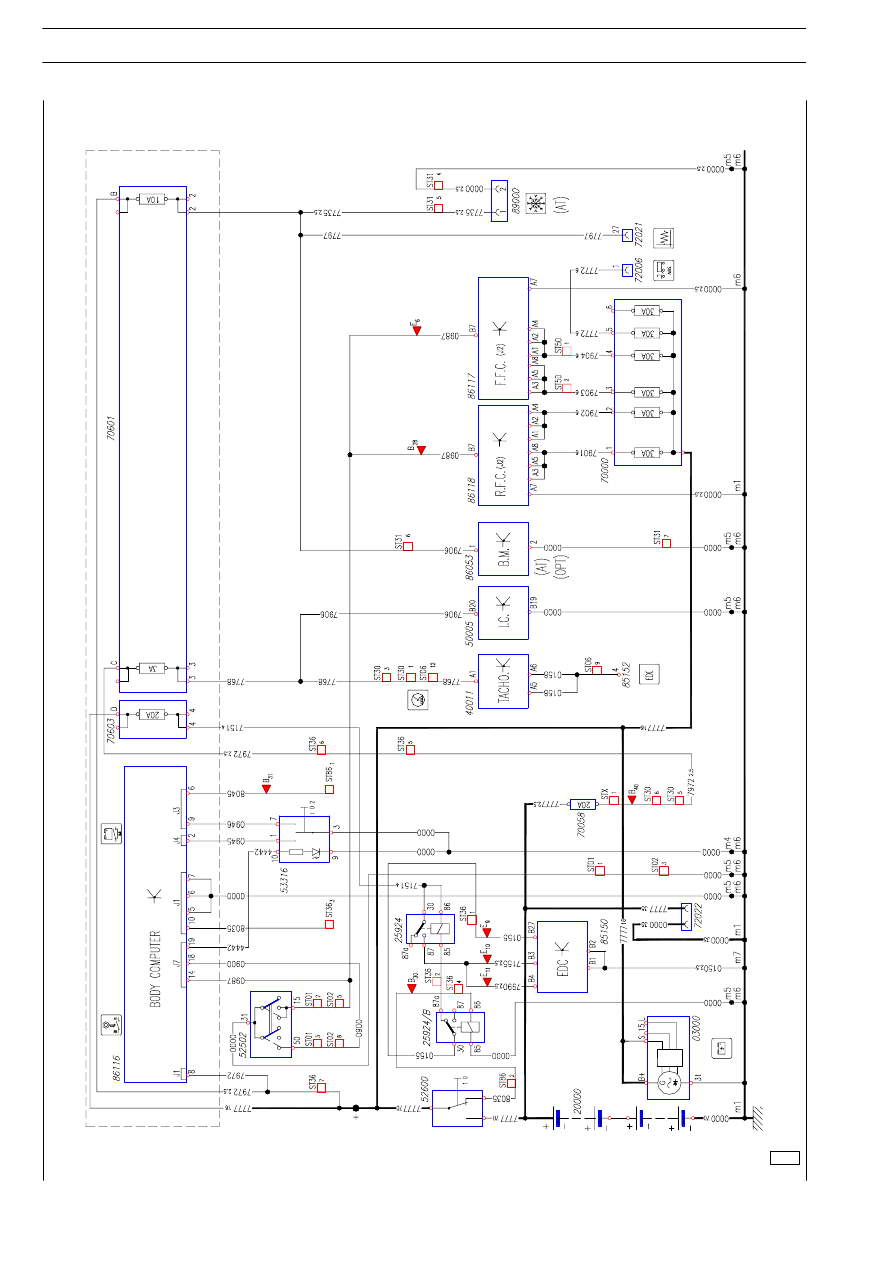

SCHEMA 2:

830

A. ALIMENTAZIONE EDC
B. AVARIA EDC / IMMOBILIZER
C. CATENE NEVE INSERITE
E. TRAZIONE INTEGRALE INSERITA

SCHEMA 3:

831

A. CRUISE CONTROL
B. SENSORE PEDALE ACCELERATORE
C. PRERISCALDO

SCHEMA 4: ABS/EBS

832

SCHEMA 5:

833

A. VOLTMETRO
B. CONTAGIRI
C. TEMPERATURA ACQUA MOTORE
D. LIVELLO COMBUSTIBILE

SCHEMA 6:

834

A. INDICAZIONE PRESSIONE OLIO MOTORE
B. INDICAZIONE LIVELLO OLIO MOTORE
C. INDICAZIONE LIVELLO LIQUIDO LAVACRISTALLO
D. INDICAZIONE LIVELLO OLIO IDROGUIDA
E. INDICAZIONE ACQUA MOTORE

SCHEMA 7:

835

A. SEGNALAZIONE USURA FRENI (ABS)
B. SEGNALAZIONE USURA FRENI (EBS)
C. SEGNALAZIONE MARCE RIDOTTE INSERITE
D. SEGNALAZIONE FILTRO OLIO INTASATO
E. SEGNALAZIONE FILTRO ARIA INTASATO

SCHEMA 8:

836

A. SEGNALAZIONE FRENO A MANO INSERITO
B. BLOCCAGGIO DIFFERENZIALE TRASVERSALE

(ON ROAD)

C. BLOCCAGGIO DIFFERENZIALE TRASVERSALE

(OFF ROAD)

D. BLOCCAGGIO DIFFERENZIALE LONGITUDINALE
E. SEGNALAZIONE PRESENZA ACQUA FILTRO

GASOLIO

SCHEMA 9: LUCI ESTERNE

837

SCHEMA 10:

838

A. LUCI ANABBAGLIANTI
B. LUCI ABBAGLIANTI
C. LUCI FENDINEBBIA/RETRONEBBIA

SCHEMA 11:

839

A. LUCI STOP (EBS)
B. LUCI STOP
C. LUCI RETROMARCIA
D. ILLUMINAZIONE RALLA

SCHEMA 12:

840

A. LUCI DIREZIONE/EMERGENZA
B. ORIENTAMENTO PROIETTORI

Iveco Stralis AT/AD. Manuale - parte 549
