Iveco Stralis AT/AD. Manuale - parte 402

240

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Rif.

Descrizione

Codice

componente

1

Leva destra devioguida

54030

2

Pulsanti su volante

—

3

Steering Wheel Interface

86123

4

Cluster

50005

5

Interruttore freno motore

—

6

Distributore Duplex

53501

7

Body Computer

86116

8

FFC

86117

9

RFC

86118

10

Segnalazione di stop

34000

11

Usura ceppi assale

86002

12

Usura ceppi ponte

86003

13

Usura ceppi 3

° asse

—

14

APU

61104

15

Centralina EDC

85150

16

Elettrovalvola freno motore

78050

17

Elettrovalvola VGT

78248

18

Centralina Eurotronic

86004

19

Centralina Intarder

86015

20

Centralina ABS/ABL

88000

21

Ruota fonica e sensore posteriore destro

88001

22

Elettrovalvola ABS posteriore destra

78052

23

Sensore di pressione EBL

88010

24

Elettrovalvola ABS posteriore sinistra

78052

25

Ruota fonica e sensore posteriore sinistro

88001

26

Giunto 7 poli per collegamento rimorchio

72006

27

Elettrovalvola attivazione ASR

78053

28

Interruttore limitazione funzione ABS

—

29

Interruttore limitazione funzione ASR

52056

30

Ruota fonica e sensore anteriore sinistro

78052

31

Elettrovalvola ABS anteriore sinistra

78052

32

Elettrovalvola ABS anteriore destra

78052

33

Ruota fonica e sensore anteriore destro

88001

34

Connettore diagnosi 30 poli

72021

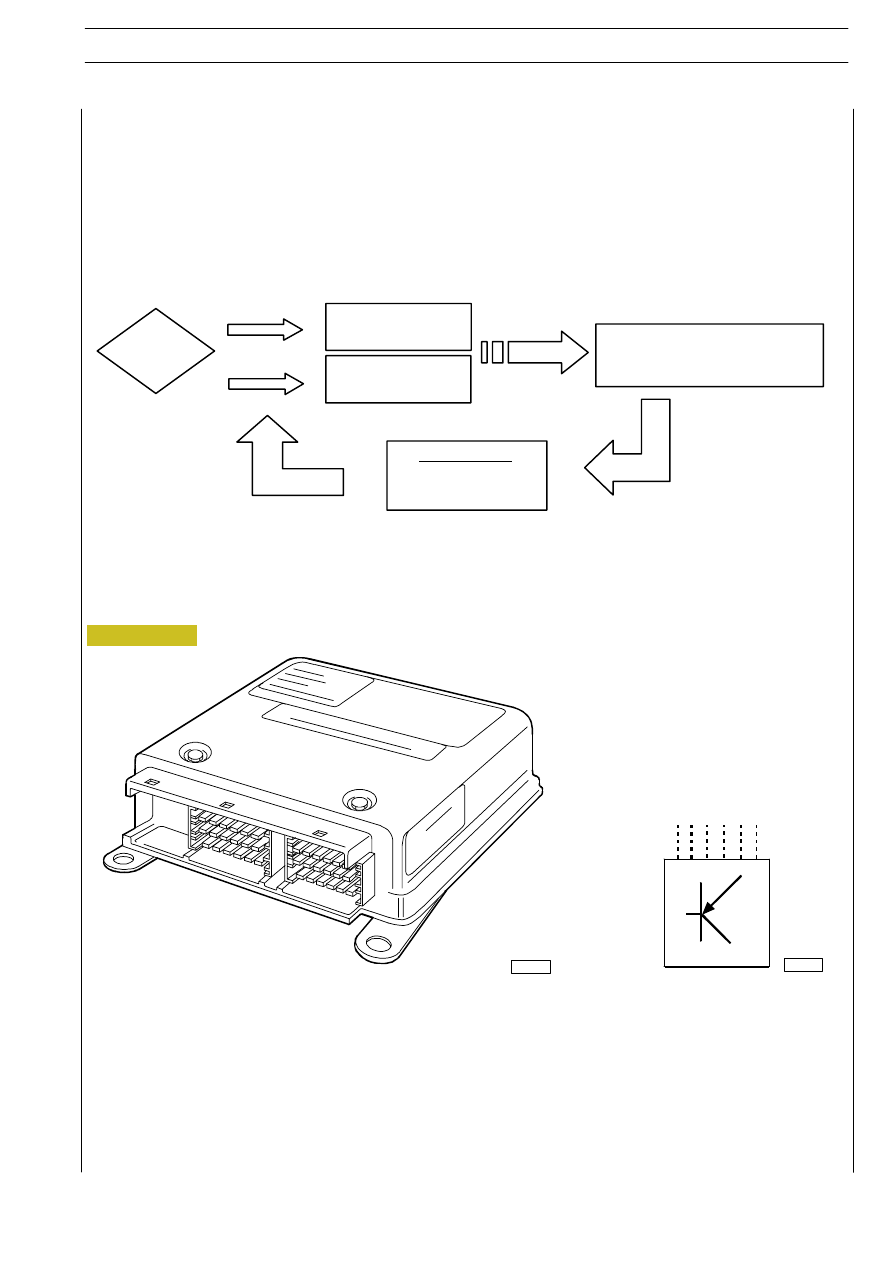

Pressione frenante

PONTE

Intervento

frenante

Richiesta intensità frenante

Velocità ruote

CENTRALINA

OBIETTIVO

Slittamento = 0

Pressione frenante

ASSALE

000846t

001014t

Ha il compito di gestire il sistema di frenatura determinando i valori di decelerazione in funzione dei parametri rilevati dai vari
componenti dell’impianto.

Comunica con i sistemi elettronici di bordo mediante linea CAN ed è collegata al cablaggio veicolare mediante due connettori
polarizzati.

La centralina elettronica, pur offrendo la possibilità di un “blink code” visualizzato tramite la spia di segnalazione “ASR” per una
diagnosi preliminare, è munita di un sistema di autodiagnosi molto avanzato ed è in grado di riconoscere e memorizzare, in fun-
zione delle condizioni ambientali, le eventuali anomalie anche di tipo intermittente accorse al sistema durante il funzionamento
assicurando un più corretto ed affidabile intervento riparativo.

Figura 208

IMPIANTO ELETTRICO/ELETTRONICO

241

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

Logica del Funzionamento

L’obbiettivo della centralina elettronica è quello rallentare del veicolo nel minor tempo possibile garantendone la stabilità ed evi-
tando la tendenza al bloccaggio delle ruote.

Per ottenere il raggiungimento di questi obbiettivi la centralina elettronica, durante l’azione frenante, sarà informata:

—

Dell’intensità di frenatura richiesta dal conducente attraverso il sensore di pressione del ponte.

—

Della reazione in rallentamento dovuta alle pressioni rese disponibili attraverso i segnali dei sensori di velocità.

Il continuo monitoraggio e l’elaborazione di queste informazioni, in relazione all’obbiettivo prefissato, determinerà le opportune
attivazioni delle valvole modulatrici del ponte e la conseguente ottimizzazione dell’azione frenante.

Centralina elettronica ABS

000846t

X2

X1

Figura 209

242

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

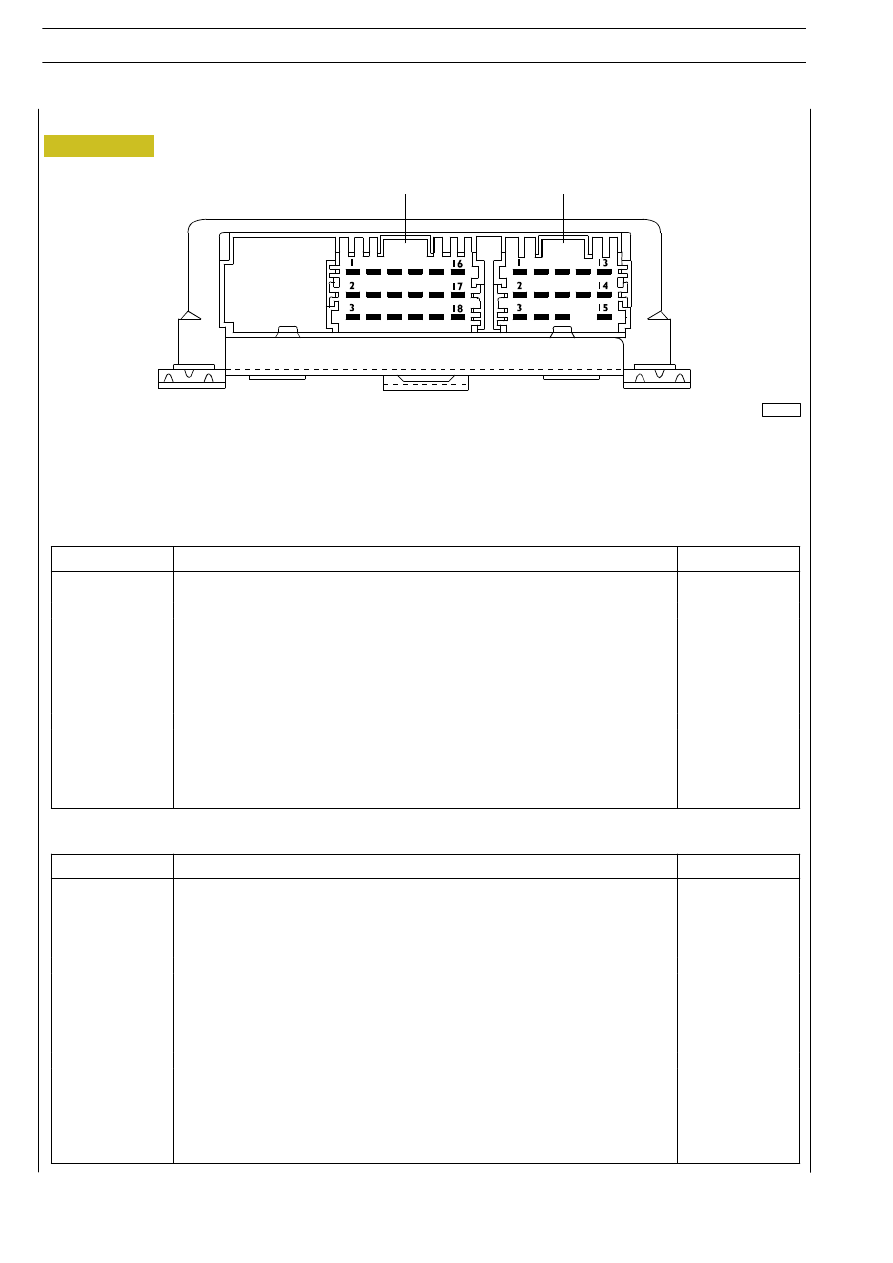

Pin — out centralina ABS

Connettore X1

Pin

Funzione

Cavo

1

Linea CAN “L”

GN/VE

2

Segnale sensore di pressione per rilevazione frenatura ponte

6245

3

Linea CAN “H”

WS/BI

4

Massa

0000

5

Negativo da interruttore ABS

0049

6

Negativo da interruttore ASR

0048

7

Positivo di alimentazione sotto chiave

8847

8

Positivo di alimentazione diretta da batteria

7710

9

Massa

0000

10

Linea K per connettore di diagnosi (pin 4)

2299

11

Linea L per connettore di diagnosi (pin 3)

1199

12

Ponticello di sicurezza pin 9 / 15

———

13

Negativo per spia ASR in funzione (Blink — Code)

6672

14

Negativo per esclusione terzo freno

0029

15

Negativo per spia ABS in avaria

6670

Connettore X2

Pin

Funzione

Cavo

1

Positivo per elettrovalvola di alimentazione ABS anteriore DX

9920

2

Positivo per elettrovalvola di alimentazione ABS posteriore SX

9931

3

Positivo per elettrovalvola di alimentazione ABS anteriore SX

9921

4

Positivo per elettrovalvola di scarico ABS anteriore DX

9918

5

Positivo per elettrovalvola di scarico ABS posteriore SX

9929

6

Positivo per elettrovalvola di scarico ABS anteriore SX

9919

7

Negativo per elettrovalvola ASR ponte

0260

8

Positivo per elettrovalvola di alimentazione ABS posteriore DX

9930

9

Positivo per elettrovalvola di scarico ABS posteriore DX

9928

10

Sensore anteriore DX

5571

11

Sensore posteriore SX

5572

12

Sensore anteriore SX

5570

13

Sensore anteriore DX

5571

14

Sensore posteriore SX

5572

15

Sensore anteriore SX

5570

16

Positivo per elettrovalvola ASR ponte

9260

17

Sensore posteriore DX

5573

18

Sensore posteriore DX

5573

001985t

MUX

Figura 210

IMPIANTO ELETTRICO/ELETTRONICO

243

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

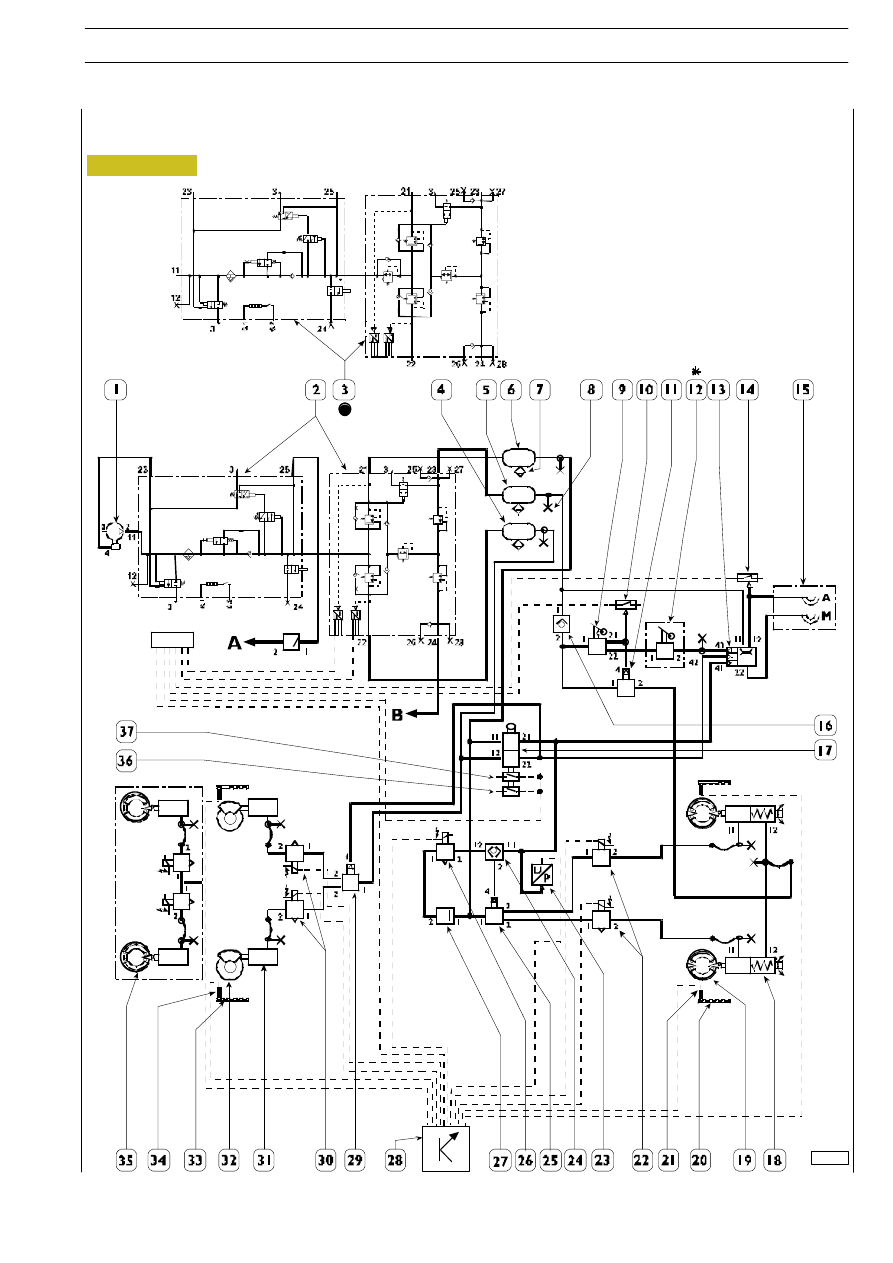

Schemi di principio impianto pneumatico ABS—EBL
ABS—EBL 4x2 Carri
