Iveco Stralis AT/AD. Manuale - parte 398

001986t

MUX

Figura 193

224

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

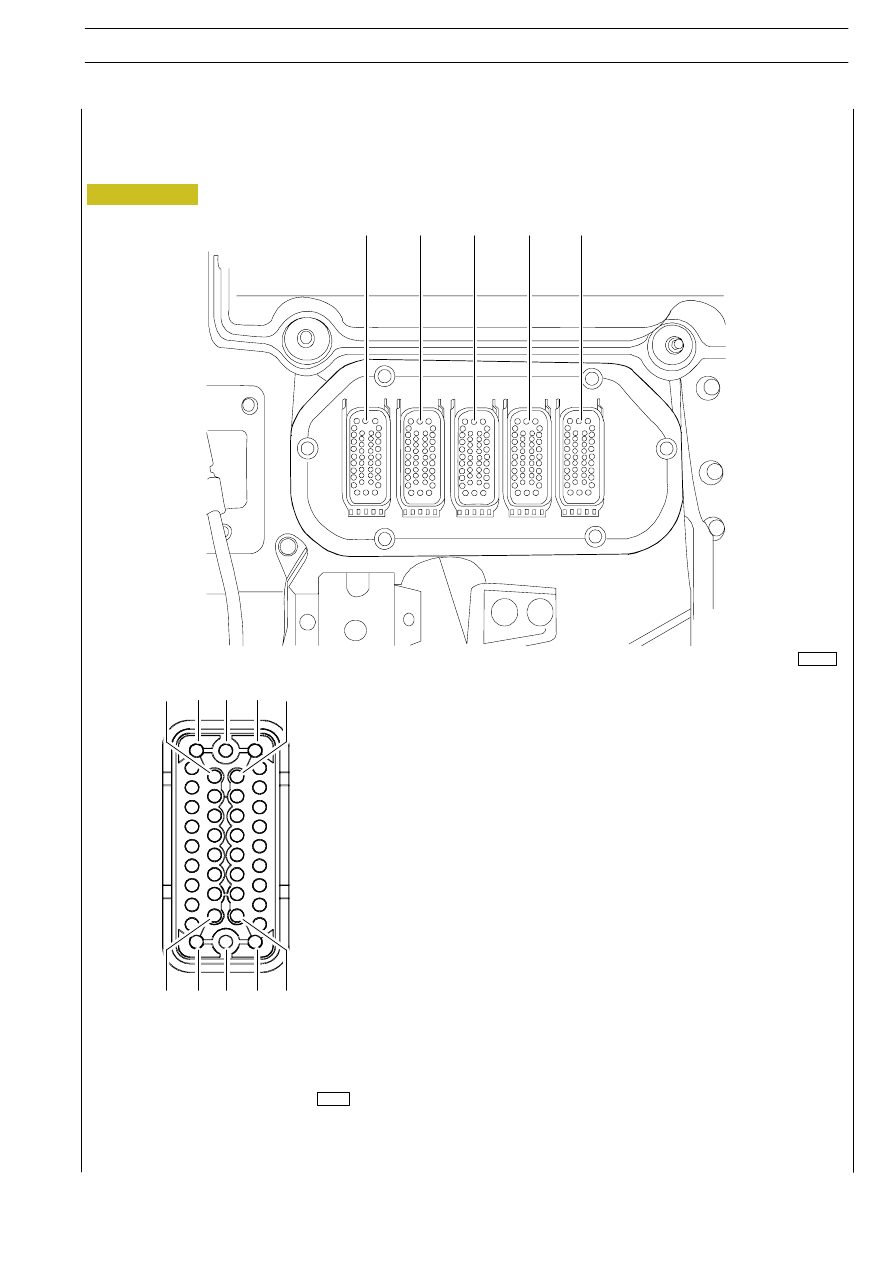

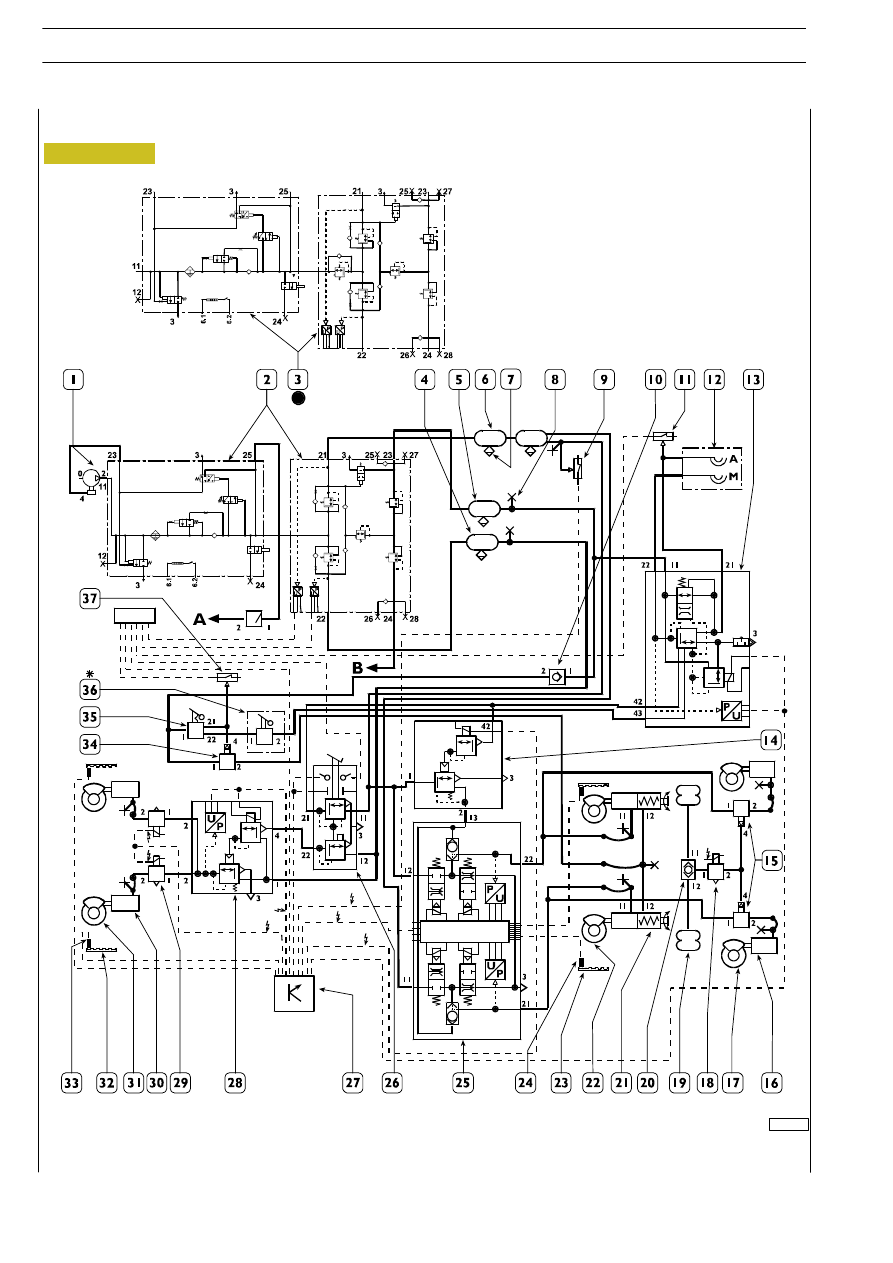

EBS 6x2 Carri

002061t

A

B

C

D

E

Connettore A — Bianco (libero)

Connettore B — Marrone (ECAS)

Connettore C — Giallo (EBS/ABS/ASR)

Connettore D — Blu (EuroTronic/PTO/INTARDER)

Connettore E — Verde (EDC/ADR)

73658

1

28

39

11

38

40

27

19

12

20

Figura 194

IMPIANTO ELETTRICO/ELETTRONICO

225

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Passaparete

È stato introdotto questo nuovo passaparete per aumentare notevolmente l’affidabilità dei contatti.

226

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

ù

Print 603.93.333

Passaparete “C” Giallo

Pin

Codice

colore cavi

Funzione EBS

Codice

colore

cavi

Funzione ABS

1

6025

Sensore usura freni ruote anteriori/pin1

–

Libero

2

6024

Sensore usura freni ruote anteriori/pin2

6245

Sensore di sicurezza assale posteriore /pin5

3

0026

Sensore usura freni ruote anteriori/pin3

8847

Sensore di sicurezza assale posteriore /pin+

4

5571

Sensore velocità asse anteriore destra

5571

Sensore velocità asse anteriore destra

5

5571

Sensore velocità asse anteriore destra

5571

Sensore velocità asse anteriore destra

6

9920

Elettrovalvola EV/pin3 asse ant. destra

9920

Elettrovalvola EV/pin3 asse ant. destra

7

0118

Elettrovalvola AV/EV/pin2 asse ant. destra

–

Libero

8

9918

Elettrovalvola AV/pin1 asse ant. destra

9918

Elettrovalvola AV/pin1 asse ant. destra

9

0000

Negativo lubrificazione centralizzata

0000

Negativo lubrificazione centralizzata

10

8898

Positivo lubrificazione centralizzata

8898

Positivo lubrificazione centralizzata

11

9262

Elettrovalvola per cilindro freno /pin1
(solo su 6x6)

5573

Sensore velocità asse posteriore destra

12

0047

Interruttore per freno motore /pin1

5573

Sensore velocità asse posteriore destra

13

6046

Valvola proporzionale pressione aria rimorchio /pin1

9930

Elettrovalvola EV/pin3 asse post. destra

14

0026

Valvola proporzionale pressione aria rimorchio /pin2

–

Libero

15

6047

Valvola proporzionale pressione aria rimorchio /pin3

9928

Elettrovalvola AV/pin1 asse posteriore destra

16

9046

Valvola proporzionale pressione aria rimorchio /pin4

–

Libero

17

0046

Valvola proporzionale pressione aria rimorchio /pin5

–

Libero

18

9217

Elettrovalvola ridondante per frenatura ponte /pin1
(solo su autocarro)

–

Libero

19

0217

Elettrovalvola ridondante per frenatura ponte /pin2
(solo su autocarro)

–

Libero

20

–

Libero

–

Libero

21

–

Libero

–

Libero

22

–

Libero

–

Libero

23

6027

Sensore usura freni anteriori/pin1

–

Libero

24

GN/VE

Modulatore pressione aria post. /pin4

0260

Elettrovalvola per ASR /pin2

25

WS/BI

Modulatore pressione aria post. /pin3

9260

Elettrovalvola per ASR /pin1

26

7740

Modulatore pressione aria post. /pin1

–

Libero

27

9960

Valvola proporzionale pressione aria asse anteriore
/pin5

–

Libero

28

0099

Valvola proporzionale pressione aria asse anteriore
/pin4

–

Libero

29

6697

Valvola proporzionale pressione aria asse anteriore
/pin3

9929

Elettrovalvola AV/pin1 asse posteriore sinistra

30

0026

Valvola proporzionale pressione aria asse anteriore
/pin2

–

Libero

31

6696

Valvola proporzionale pressione aria asse anteriore
/pin1

9931

Elettrovalvola EV/pin3 asse posteriore sinistra

32

9919

Elettrovalvola AV/pin1 asse ant. sinistra

9919

Elettrovalvola AV/pin1 asse posteriore sinistra

33

0122

Elettrovalvola AV/EV/pin2 asse ant. sinistra

–

Libero

34

9921

Elettrovalvola EV/pin3 asse ant. sinistra

9921

Elettrovalvola EV/pin3 asse post. sinistra

35

5570

Sensore velocità asse anteriore sinistra

5570

Sensore velocità asse posteriore sinistra

36

5570

Sensore velocità asse anteriore sinistra

5570

Sensore velocità asse posteriore sinistra

37

0026

Sensore usura freni ruote anteriori/pin3

5572

Sensore velocità asse posteriore sinistra

38

6026

Sensore usura freni ruote anteriori/pin2

5572

Sensore velocità asse posteriore sinistra

39

–

Libero

–

Libero

40

0000

Massa

0000

Massa

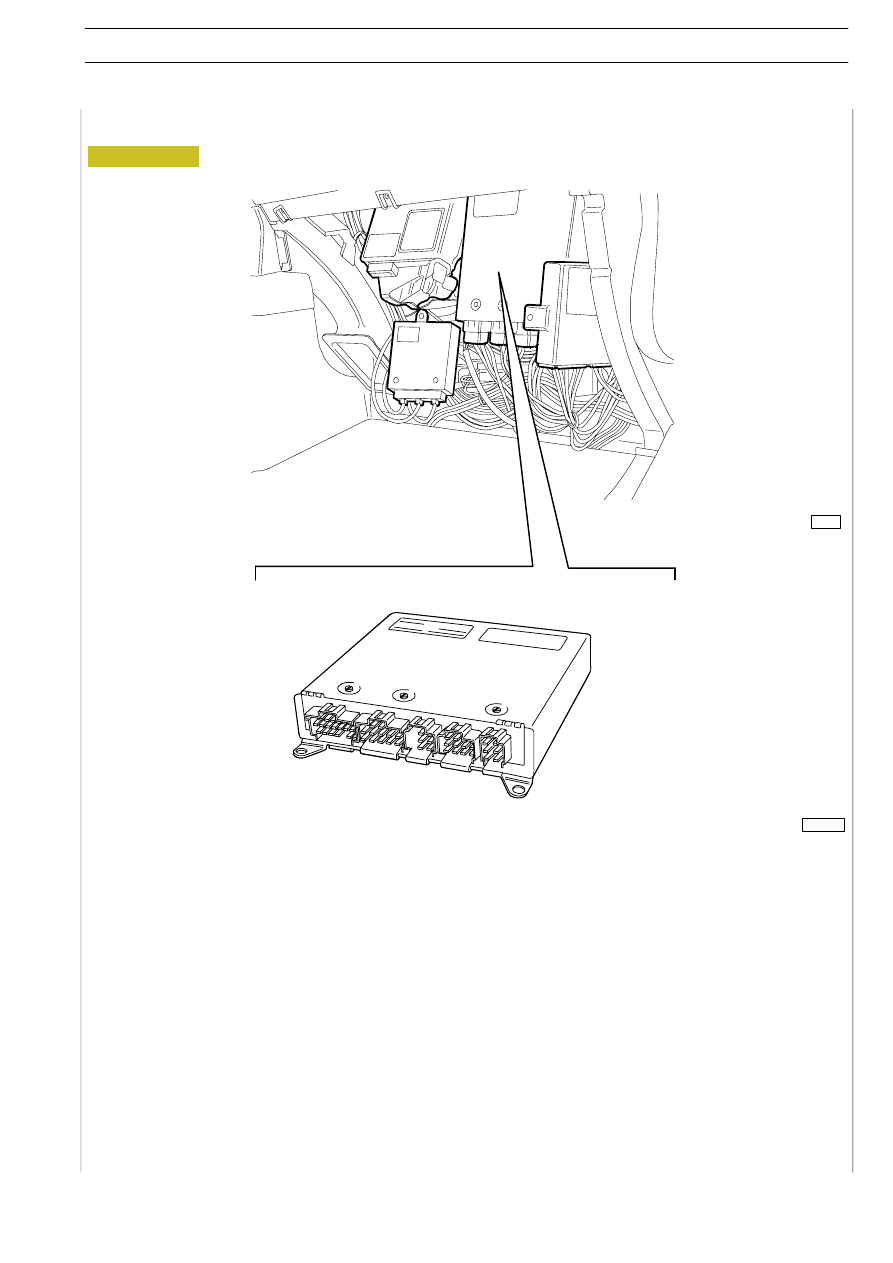

Ha il compito di gestire il sistema di frenatura determinando i valori di decelerazione in funzione dei parametri rilevati dai vari
componenti dell’impianto.

Per garantire il miglior funzionamento del sistema e ridurre l’usura delle guarnizioni frenanti è in grado di pilotare i sistemi ausiliari
di rallentamento (freno motore e retarder) ottimizzandone l’intervento.

La centralina elettronica è munita di un sistema di autodiagnosi molto avanzato ed è in grado di riconoscere e memorizzare, in
funzione delle condizioni ambientali, le eventuali anomalie anche di tipo intermittente accorse al sistema durante il funzionamento
assicurando un più corretto ed affidabile intervento riparativo.

La centralina elettronica EBS comunica via rete CAN Linea “VDB” con la centralina del modulatore elettropneumatico ponte,
con i rimorchi che dispongono di sistema frenante EBS, con le centraline elettroniche del motore, rallentatore, cambio, ECAS
e BODY COMPUTER, CLUSTER.

Tramite linea can “SB”, con il modulatore elettropneumatico ponte e con i rimorchi che dispongono del sistema frenante EBS.

000847t

73667

Figura 195

IMPIANTO ELETTRICO/ELETTRONICO

227

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Centralina elettronica EBS
