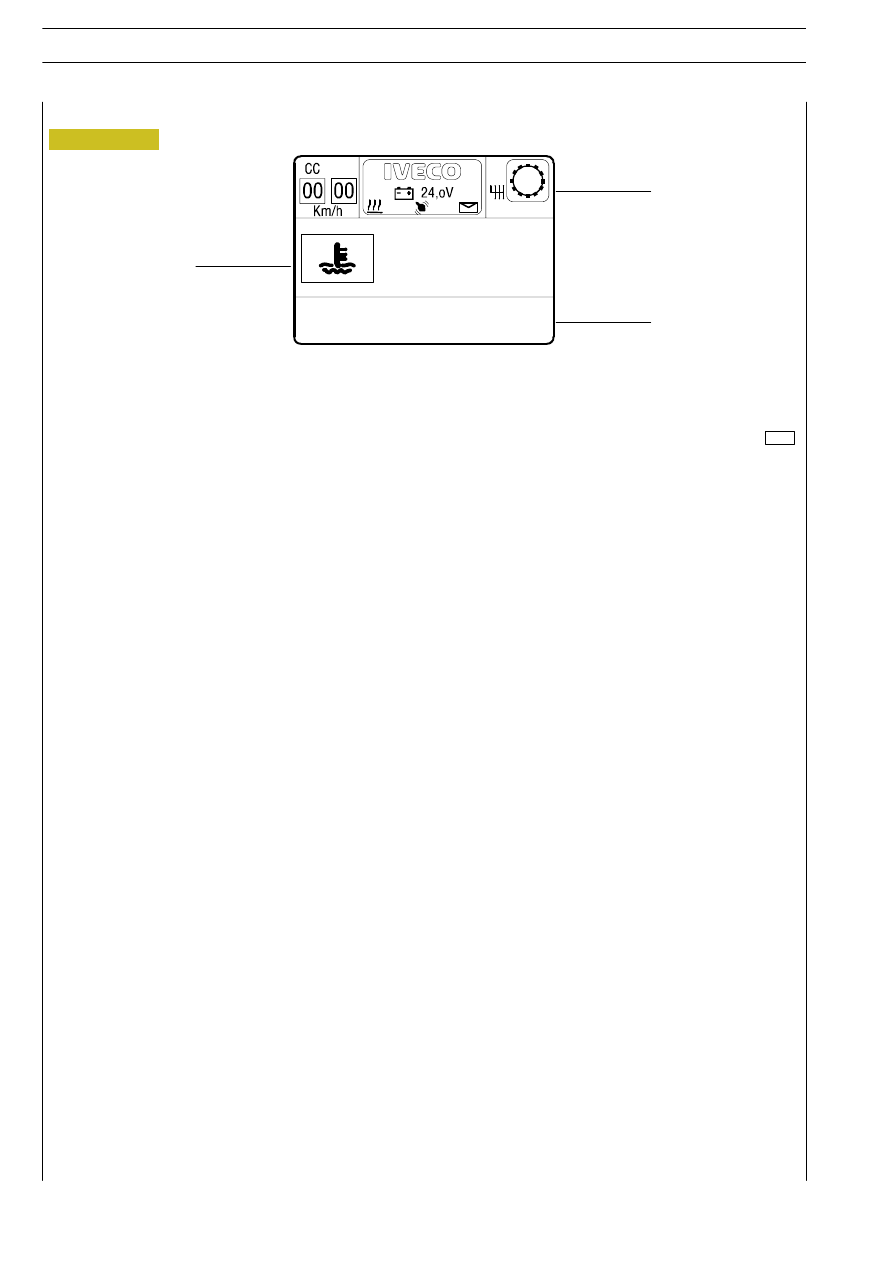

73662

SEZIONE
INFERIORE

TITOLO

SEZIONE

CENTRALE

SL

Alta temperatura
acqua motore

Figura 70

108

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Struttura del display

TITOLO

- Velocità impostata dal Cruise Control
- Limitatore di velocità impostato
- Riscaldatore supplementare inserito
- Tensione batteria
- Informazioni radio/RDS
- Informazioni telefono/messaggi SMS
- Indicazioni Cambio (marce ridotte/normali), marce suggerite, funzione auto/manuale.

SEZIONE CENTRALE

- Pressione olio motore
- Livello olio motore
- Indicazione di consumo
- Pressione del turbo
- Temperatura olio motore
- Pressione aria serbatoi, rimorchio, servizi
- Usura freni anteriori / posteriori / rimorchio (veicoli con EBS)
- Regolazione assetto fari
- Posizionamento specchi
- Messaggi di avaria

SEZIONE INFERIORE

- Allarmi

- Indicazioni di funzioni attive (intarder, ecc.)

SL

Figura 71

IMPIANTO ELETTRICO/ELETTRONICO

109

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

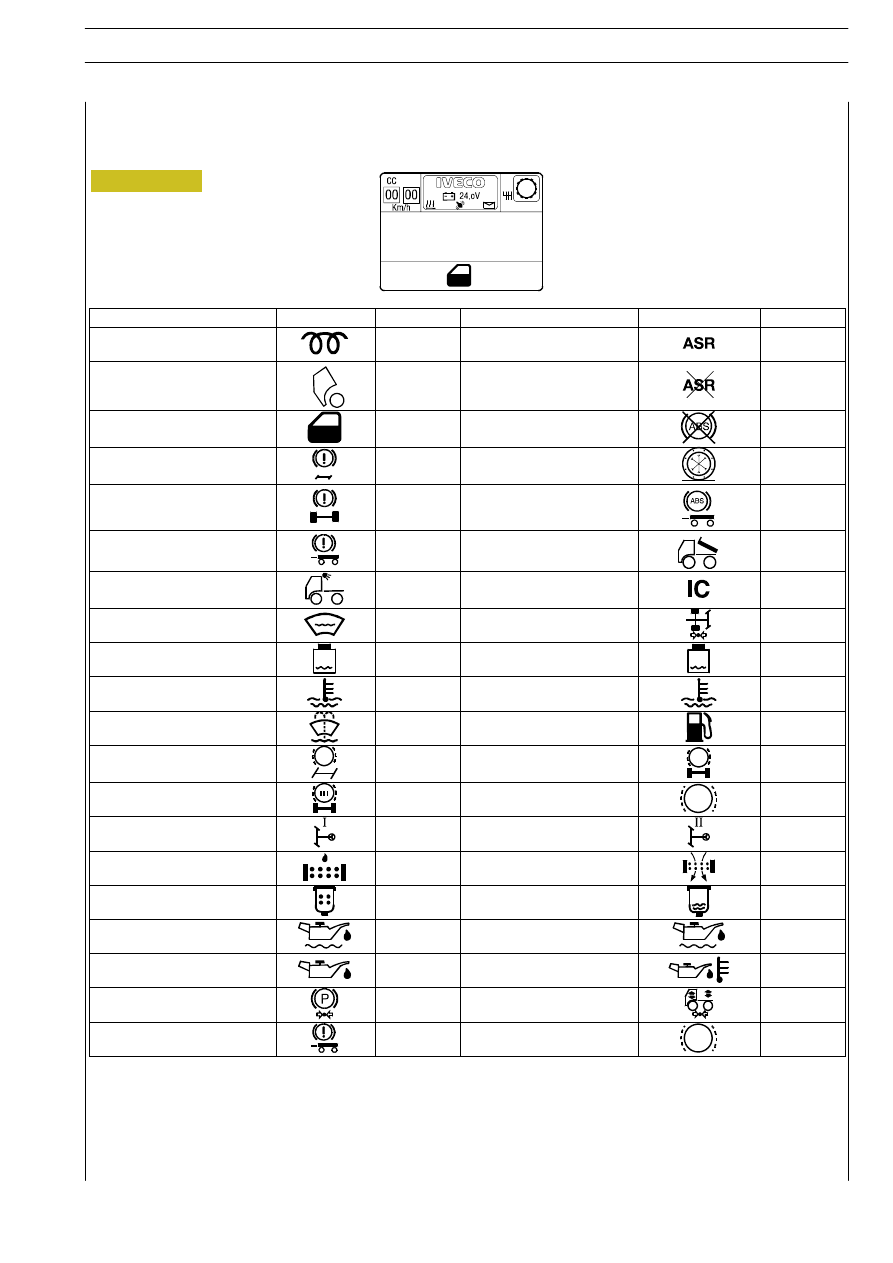

Indicatori ottici di stato su display

All’attivazione delle seguenti funzioni, oppure al verificarsi delle seguenti anomalie, apparirà nella sezione del display il simbolo corri-
spondente.

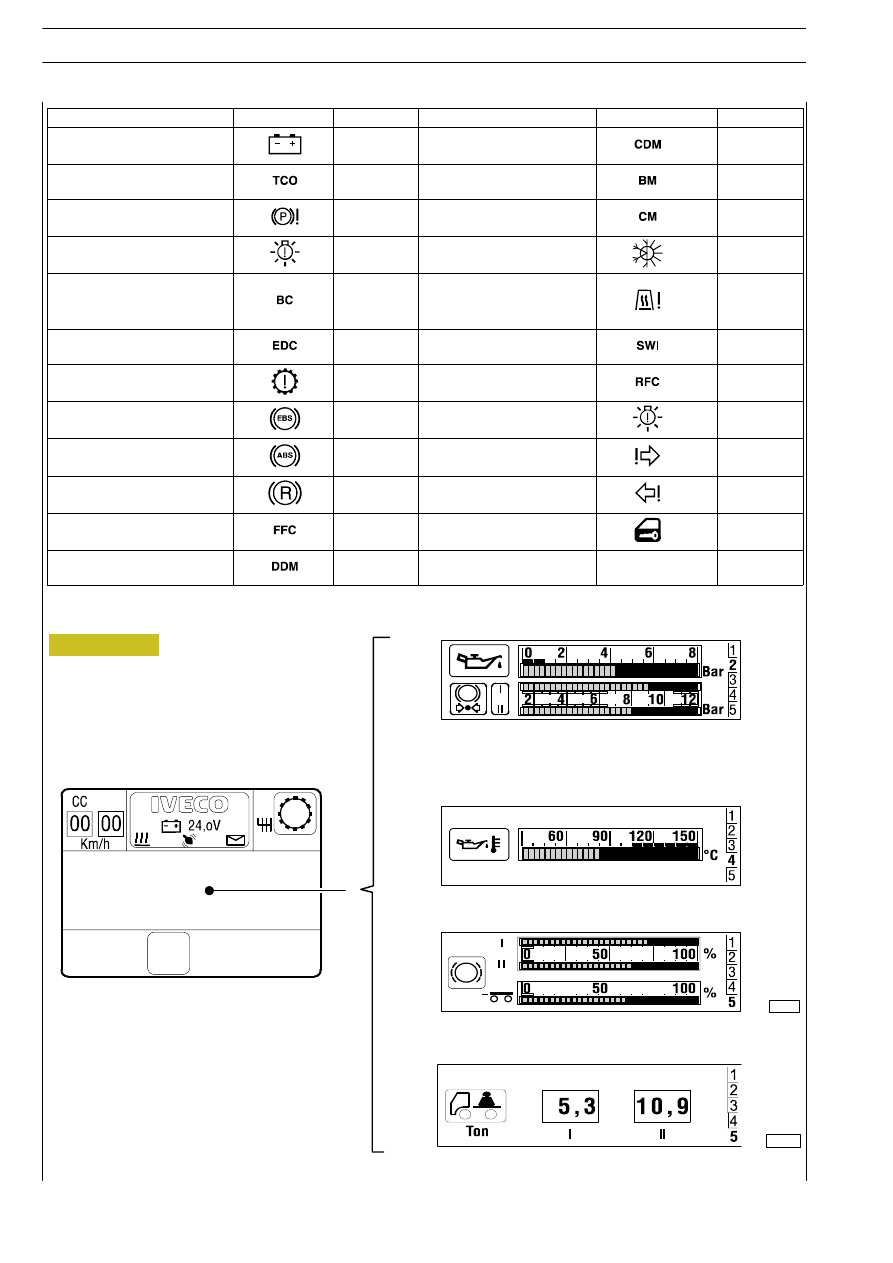

Significato

Ideogramma

Colore

Significato

Ideogramma

Colore

Preriscaldo

giallo

ASR attivo

giallo

Cabina sganciata

Consenso cabina sganciata

rosso

giallo

ASR disinserito

giallo

Porta aperta

rosso

ABS funzionalità ridotta

giallo

Bassa pressione aria

freni assale

rosso

Catene automatiche

giallo

Bassa pressione aria

freni ponte

rosso

Rimorchio senza

EBS/ABS

giallo

Bassa pressione aria

freni rimorchio

rosso

Cassone ribaltabile

giallo

Proiettore piano di carico

(solo trattore)

giallo

Avaria Instrument Cluster

rosso

Sbrinamento

parabrezza

giallo

Bassa pressione idraulica

terzo assale sterzante

rosso

Minimo livello liquido

raffreddamento motore

giallo

Insufficiente livello liquido

raffreddamento motore

rosso

Elevata temperatura liquido

raffreddamento motore

giallo

Alta temperatura liquido

raffreddamento motore

rosso

Basso livello serbatoio

lavacristallo

giallo

Basso livello combustibile

giallo

Usura freni assale

rosso

Usura freni ponte

rosso

Usura freni assale aggiunto

rosso

Alta usura freni di una

specifica ruota

rosso

Basso livello primo circuito

idroguida

giallo

Basso livello secondo

circuito idroguida

giallo

Filtro olio intasato

giallo

Filtro aria intasato

giallo

Filtro combustibile intasato

giallo

Acqua nel filtro

combustibile

giallo

Basso livello olio motore

rosso

Eccessivo livello olio motore

giallo

Bassa pressione olio motore

rosso

Alta temperatura olio

motore

rosso

Bassa pressione aria freno

di stazionamento

rosso

Bassa pressione aria

sospensione pneumatica

rosso

Bassa pressione aria

freni rimorchio

rosso

Usura freni di una

specifica ruota

giallo

Il guidatore, riconosciuto l’eventuale errore, preme il tasto OK sul volante di guida e l’icona si visualizza nella fascia inferiore del display.

Revi — Ottobre 2005

110

IMPIANTO ELETTRICO/ELETTRONICO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333/A

Print 603.93.333/A

Significato

Ideogramma

Colore

Significato

Ideogramma

Colore

Scarsa/Insufficiente carica

generatore

giallo/rosso

Avaria centralina CDM

rosso

Avaria centralina TCO

rosso

Avaria centralina BM

rosso

Avaria freno di

stazionamento

rosso

Avaria centralina CM

rosso

Avaria di una luce non di

primaria importanza

giallo

Avaria impianto aria

condizionata

rosso

Anomalia/avaria centralina

BC

giallo/rosso

Avaria impianto

riscaldatore

supplementare

rosso

Avaria EDC

rosso

Avaria centralina SWI

rosso

Avaria EuroTronic

rosso

Anomalia/avaria

centralina RFC

giallo/rosso

Avaria EBS

rosso

Avaria di una luce di

primaria importanza

rosso

Avaria ABS

rosso

Anomalia indicatore di

direzione destro

giallo

Avaria Intarder

rosso

Anomalia indicatore di

direzione sinistro

giallo

Anomalia/avaria centralina

FFC

giallo/rosso

Anomalia chiusura

centralizzata

giallo

Avaria centralina DDM

rosso

Strumenti su display

EDC

SL

- PRESSIONE OLIO

- PRESSIONE ARIA (PONTE — ASSALE)

- TEMPERATURA OLIO MOTORE

- USURA PASTIGLIE FRENI (EBS)

Figura 72

- MISURATORE CARICO SUGLI ASSI

73661

106333

Segnali in ingresso

—

illuminazione esterna veicolo

—

Illuminazione abitacolo

—

avvisatore acustico

—

tergicristallo

—

avviamento motore

—

livello acqua di raffreddamento

—

catene per neve automatiche

—

freno di stazionamento

—

cabina ribaltata

—

presa di forza

—

botola elettrica

—

sensore temperatura esterna

—

riscaldamento parabrezza

—

illuminazione esterna veicolo

Segnali in uscita

—

Illuminazione abitacolo

—

avvisatore acustico

—

tergicristallo

—

motorino di avviamento

—

riscaldamento parabrezza

—

sezionatore batterie

—

botola elettrica

—

uscite per allestitori

—

riscaldamento parabrezza

—

sezionatore batterie

—

botola elettrica

—

uscite per allestitori

91301

Sequenza da eseguire per le operazioni di sostituzione del BC:

1.

Posizionare la Chiave in posizione OFF

2.

Premere il tasto TGC OFF (in plancia)

3.

Aspettare circa 15s affinché il TGC si apra (se si vuole essere sicuri che il TGC è aperto, si può verificare che azionando
l’alzacristalli il medesimo non funzioni)

4.

Disconnettere J1

5.

Disconnettere gli altri connettori in qualunque ordine

6.

Eseguire le operazioni necessarie

7.

Riconnettere gli altri connettori (che non siano J1) in qualunque ordine

8.

Riconnettere J1

9.

Posizionare la Chiave in posizione ON

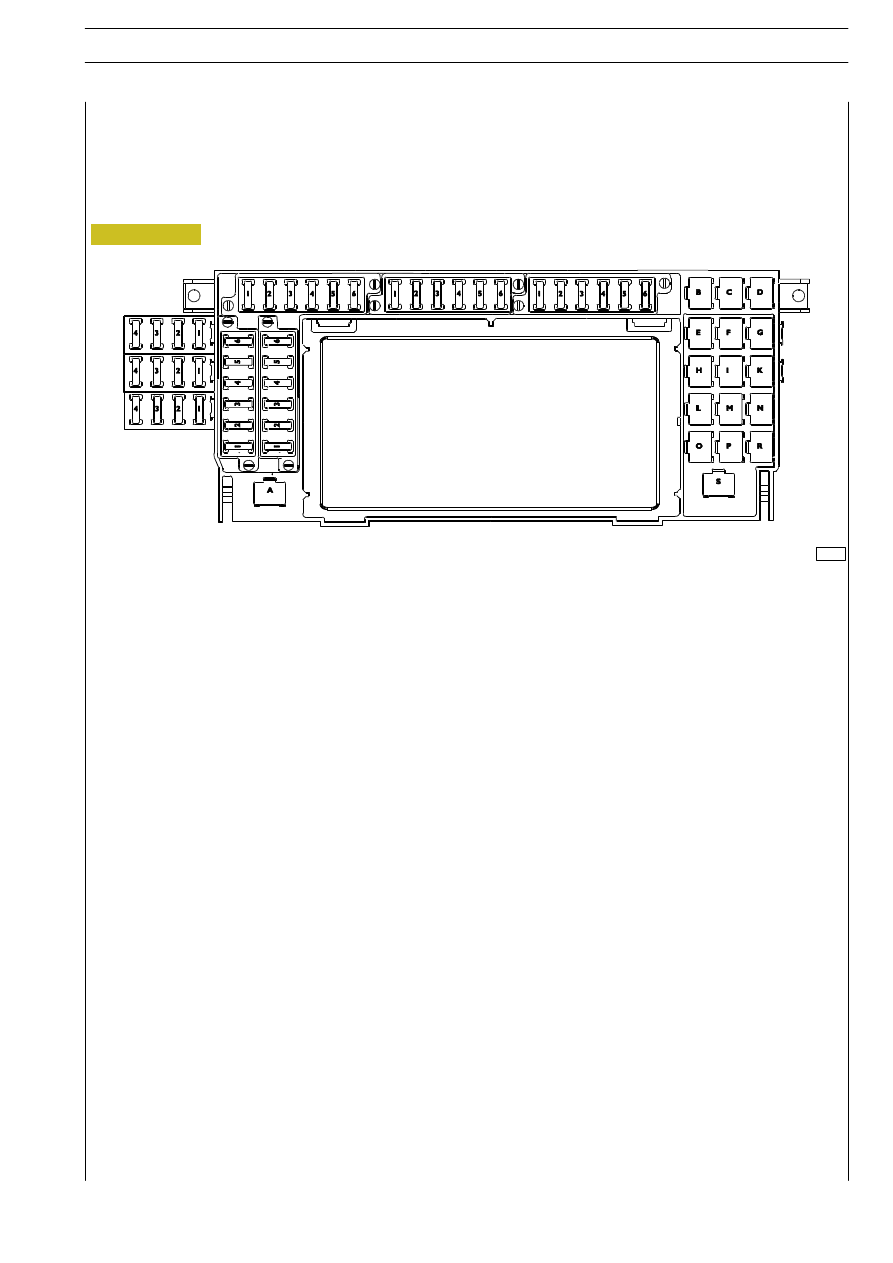

BODY COMPUTER

Figura 73

IMPIANTO ELETTRICO/ELETTRONICO

111

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

Body computer

Il Body Computer è l‘unità centrale del sistema Multiplex. La sua funzione è di gestire le unità periferiche presenti, e si trova all‘interno
della plancia lato passeggero nella centralina d‘interconnessione.
