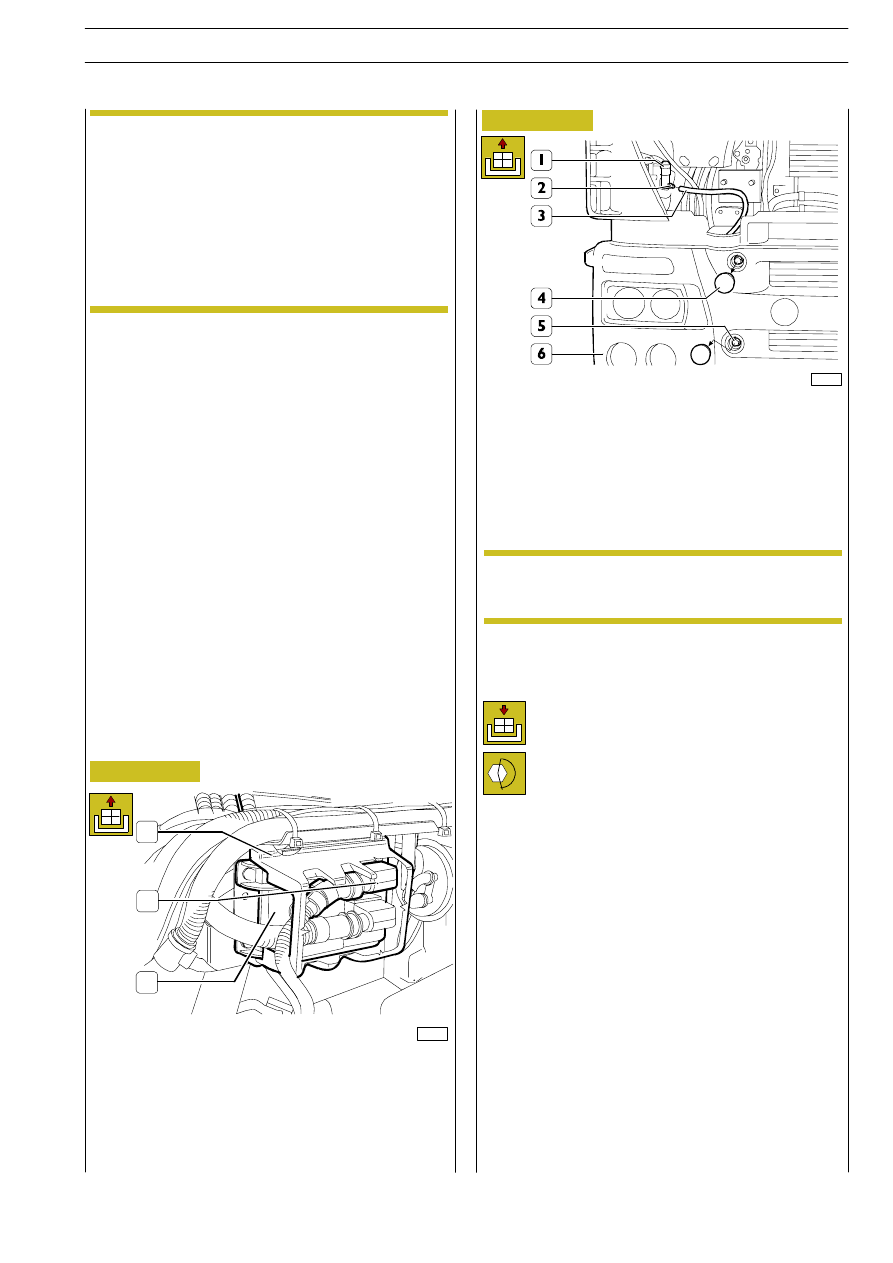

Rimuovere il coperchio (1).

Scollegare il connettore (2) dalla centralina F.F.C. (1).

Se presente, scollegare la tubazione (3) dalla pompa elettrica
(1) per lava proiettori e applicare al raccordo di quest’ultima,
un tappo (2) per impedire lo scarico del liquido dal serbatoio.
Rimuovere i coperchietti (4) e svitare i quattro dadi (5) di fis-
saggio paraurti (6) alla cabina.
Sostenere opportunamente il paraurti (6) e staccarlo dalla
cabina rimuovendo i dadi che lo fissano alle staffe di sostegno
laterali.

Con il paraurti scostato dalla cabina rimuovere vite
fissaggio cavo di massa al telaio.

Le operazioni descritte e illustrate nei capitoli se-
guenti, sono relative al veicolo Trattore AT440
S43 TZ/P avente la cabina con sospensione pneu-
matica, che possono ritenersi valide anche per la
cabina con sospensione meccanica, che in questo
caso ovviamente, non devono essere considerate
le operazioni relative ai componenti pneumatici.

Alcune operazioni, o parte di esse, possono essere
non necessarie o inadeguate per veicoli di altre ver-
sioni.

500210

PARAURTI

Stacco

Staccare completamente il paraurti e riporlo accuratamente
per non danneggiarlo.

Riattacco

Per il riattacco invertire opportunamente le operazioni di
stacco, serrando i dadi e le viti alla coppia prescritta.
A riattacco ultimato, controllare l’efficienza delle luci o appa-
recchi che sono stati interessati dallo stacco.

87328

1

2

3

NOTA

Figura 4

Figura 5

NOTA

CARROZZERIA E TELAIO

11

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

INTERVENTI RIPARATIVI

Stacco

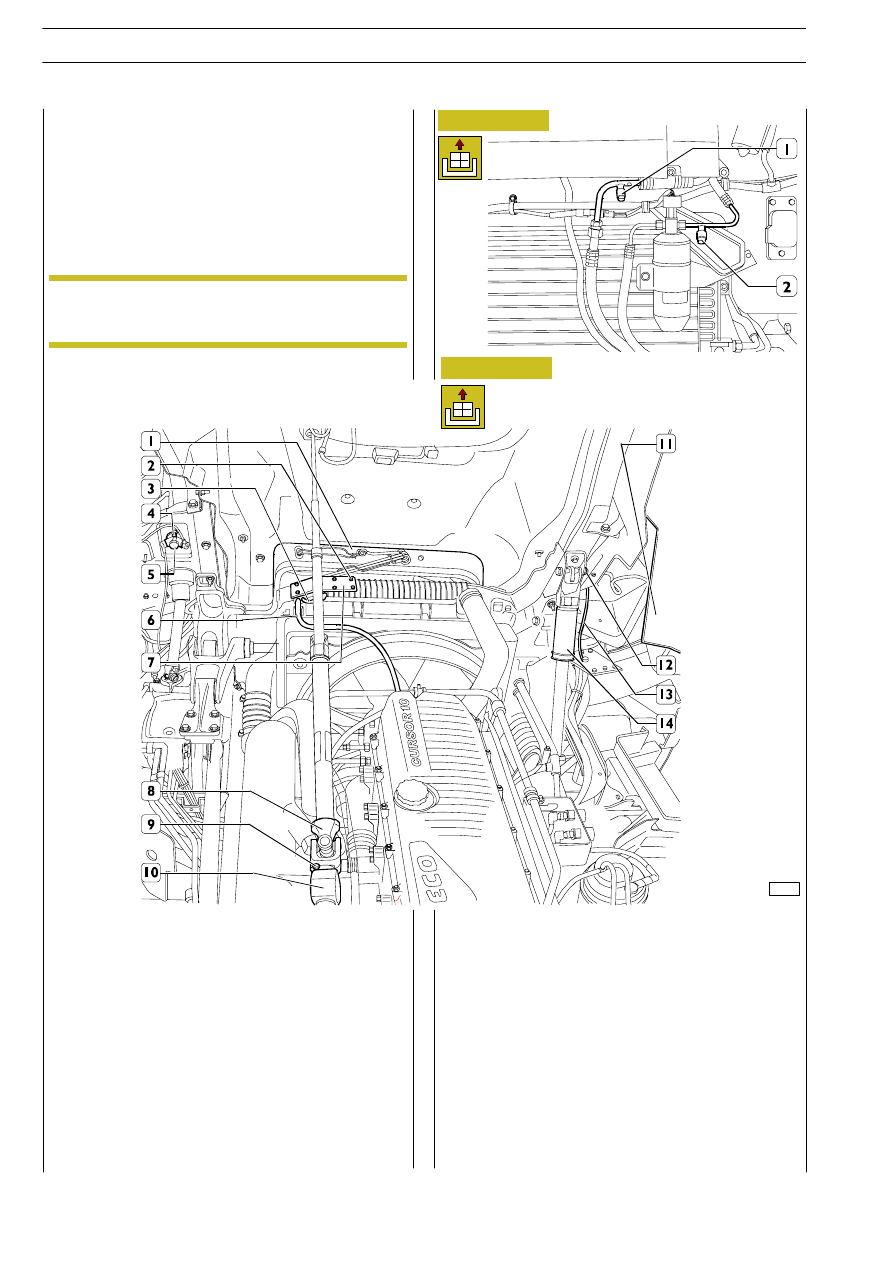

Disporre il veicolo con le ruote anteriori in senso di marcia
rettilinea. Sollevare la calandra anteriore. Rimuovere il tappo
dal serbatoio di espansione e scaricare parzialmente il liquido
refrigerante dall’impianto di raffreddamento motore.
Se la cabina è dotata di climatizzatore, rimuovere i tappi (1
e 2, Figura 8), applicare ai sottostanti raccordi le tubazioni
dell’apparecchio 99305146 e scaricare il gas dall’impianto di
condizionamento cabina come descritto nel capitolo relativo.

87329

Scollegare le tubazioni del liquido di raffreddamento: (6), (3)
dal radiatore (1).

Rimuovere le viti (2) fissaggio staffa (7) supporto tubazioni
sul radiatore (1).

Rimuovere i dadi (4) e staccare il distributore a pedale (5)
per regolazione complessivo comando sterzo.

L’operazione deve essere eseguita solo da perso-
nale qualificato appositamente addestrato.

Rimuovere le viti e staccare i paraspruzzi ruote (11) dalla ca-
bina.

Se presente, scollegare dal raccordo la tubazione combustibi-
le (13) per riscaldatore.

Allentare il dado (12) per fissaggio cilindro (14) ribaltamento
cabina al supporto.

Scaricare l’impianto pneumatico

Solo per i veicoli con cambio di velocità meccanico.
Contrassegnare la posizione di montaggio del giunto cardani-
co (8) del tirante telescopico sul tirante (10) comando cam-
bio, rimuovere il dado (9) con la relativa vite e scollegare il
giunto cardanico (8) dal tirante (10).
Assicurare opportunamente il tirante telescopico alla cabina.

Posizionare due tasselli in legno di idoneo spessore sulla tra-
versa posteriore sostegno cabina per evitare l’aggancio della
serratura della cabina dopo l’abbassamento della stessa.
Abbassare la cabina.

NOTA

Figura 6

Figura 7

12

CARROZZERIA E TELAIO

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

550101

CABINA

87330

Staccare il paraurti come descritto nel capitolo relativo (ope-
razione 500210).
Dal lato superiore dei vani porta, rimuovere la guarnizione
(4).

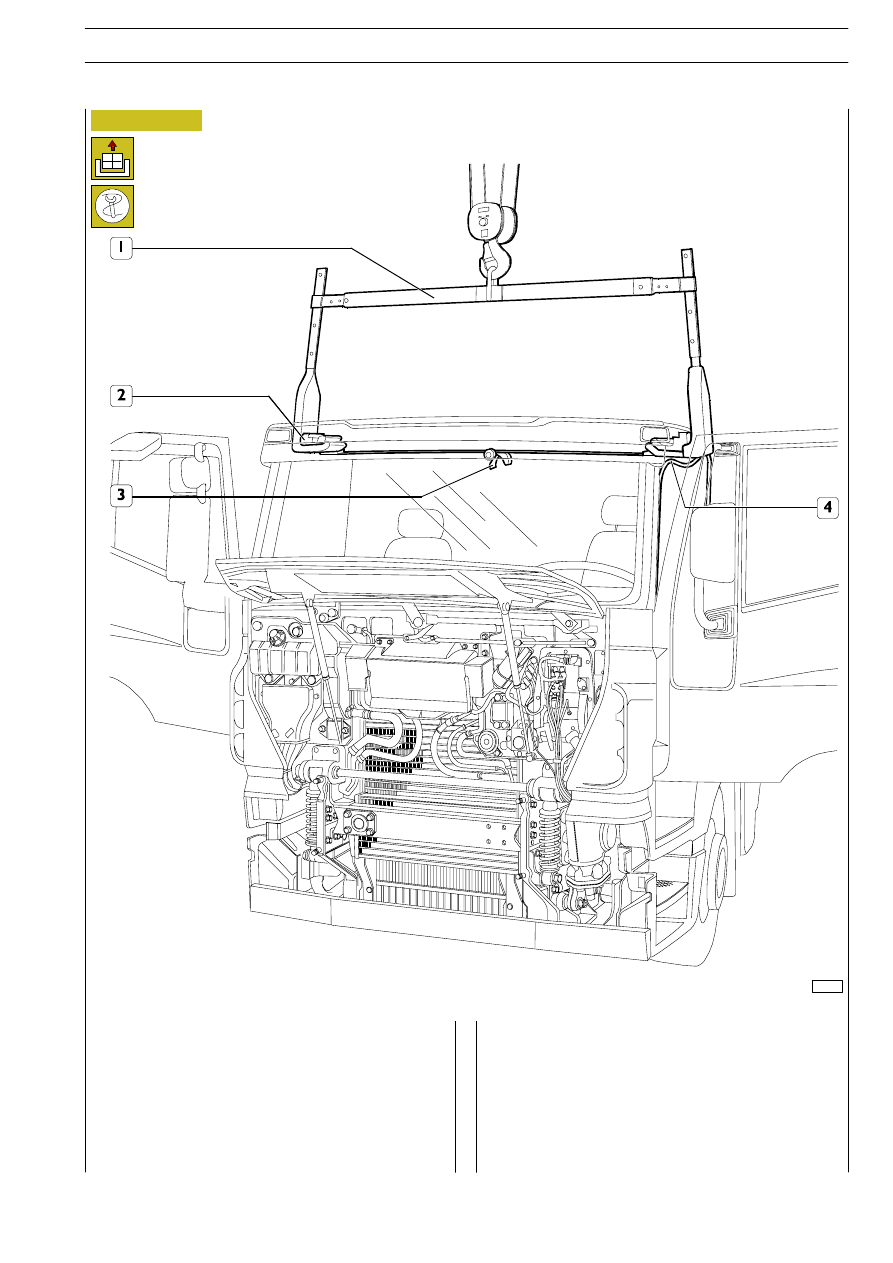

Agganciare al carro ponte o idoneo sollevatore, il bilancino
99378039 (1) e imbragare la cabina.

I ganci (2) del bilancino (1) devono essere posizionati all’incir-
ca sulla mezzeria dei vani porta e vincolarli ai medesimi me-
diante il tenditore (3).

Figura 8

CARROZZERIA E TELAIO

13

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004
