Fase frenatura
Durante la frenatura l’asta del cilindro a membrana, preme sul-
la leva (30).
La forza viene trasmessa al ponte (15) tramite il cuscinetto in
posizione eccentrico (31) e attraverso i cannotti filettati (2) e
i pistoncini (3) la forza di reazione agisce sulla guarnizione fre-
nante interna (28).
Una volta recuperato il gioco tra guarnizioni frenanti (28) e di-
sco del freno (29) la forza di reazione si trasmette alla guarni-
zione frenante esterna (28) attraverso lo spostamento della
pinza freno.
La pressione delle guarnizioni frenanti (28) sul disco del freno
(29) genera la forza frenante.

Fase di rilascio
Non appena la pressione sul freno diminuisce la molla di pres-
sione (17), il ponte (15) con i cannotti filettati (2) e la leva (32),
ritornano nella posizione di riposo.

Recuperatore automatico del gioco
Il freno è dotato di un dispositivo di registrazione automatica,
che provvede a mantenere costante il gioco di funzionamento
tra le guarnizioni frenanti e il disco freno.
Ogni volta che il freno viene azionato, entra automaticamente
in funzione anche il dispositivo di registrazione (21), che è col-
legato alla leva (32) in modo solidale.
Qualora l’usura delle guarnizioni frenanti e dei dischi freno de-
termini un incremento del gioco funzionale, il dispositivo di re-
gistrazione (21) e il trascinatore (13) fanno girare i cannotti fi-
lettati (2) in modo da recuperare l’incremento di gioco.
Il gioco di funzionamento dovrebbe essere compreso tra 0,6
e 1,1 mm; giochi inferiori potrebbero causare problemi di sur-
riscaldamento.

CONTROLLI

Verifica

efficienza

del

recuperatore

automatico del gioco

40570

Figura 89

Svitare i dadi di fissaggio e con il carrello idraulico 99321024
(1) staccare le ruote.

60759

78622

Figura 90

Figura 91

Rimuovere il tappo (4) usando la linguetta (3) facendo atten-
zione a non perdere l’adattatore (2).

Mediante chiave (1) girare il pignone di registro con l’adattato-
re (2 Figura 90) montato in senso antiorario per 2—3 clicks, au-
mentando il gioco tra guarnizioni frenanti e disco.

Azionare i freni per circa 5—10 volte e verificare che la chiave
(1) giri in senso orario con piccoli incrementi fino a ripristina—
re il gioco prescritto tra disco e guarnizioni frenanti.

Diversamente, se la chiave non gira, gira soltanto alla prima ap-
plicazione o addirittura gira avanti e indietro, significa che il re-
cuperatore del gioco è in avaria. È quindi necessario sostituire
la pinza completa attenendosi alla procedura descritta succes-
sivamente e rimontare le ruote.

Non girare mai il pignone di registro (1) senza avere
montato l’adattatore (2). Se la coppia taglio
dell’adattatore viene superata questo si rompe.
Riprovare con un adattatore nuovo se anche in que-
sto caso si verifica una rottura la pinza deve essere
sostituita poiché è presente un danno interno

2

4

1

NOTA

S

TRALIS

AT/AD

108

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333

Funzionamento (Vedere figura precedente)

Figura 92

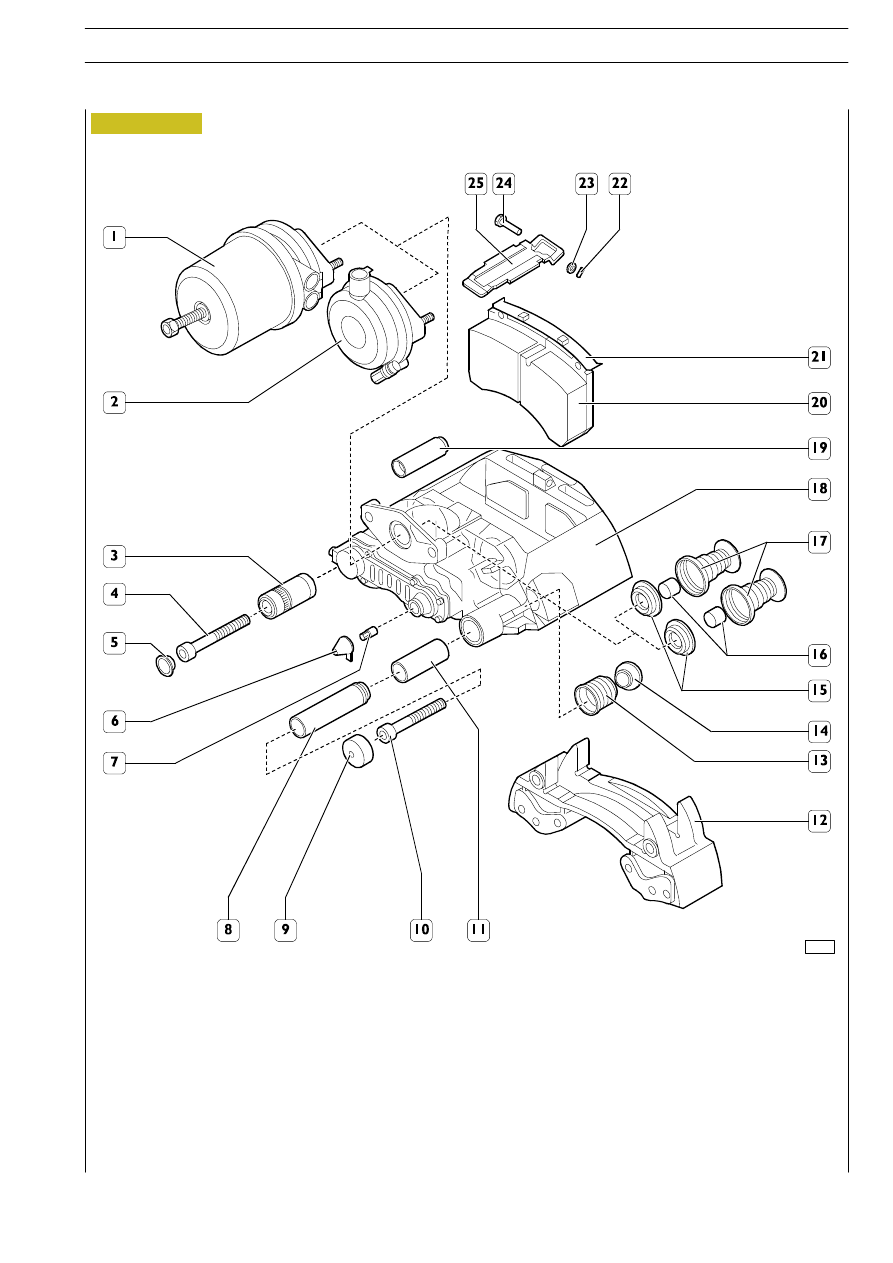

1. Cilindro freno combinato — 2. Cilindro freno a membrana — 3. Boccole in gomma — 4. Perni scorrevoli — 5. Tappo —

6. Coperchio unità di registro — 7. Adattatore — 8. Perno guida — 9. Coperchio — 10. Perno di scorrimento — 11. Boccole in

ottone — 12. Piastra portante — 13. Cuffia di protezione — 14. Anello — 15. Guarnizioni interne — 16. Boccole — 17. Pistoncini —

18. Pinza freno 19. Perno guida — 20. Guarnizione frenante — 21. Molla — 22. Copiglia — 23. Rondella — 24. Pernetto —

25. Piastra di ritegno.

78628

IMPIANTO PNEUMATICO — FRENI

109

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Componenti pinza freno

Figura 93

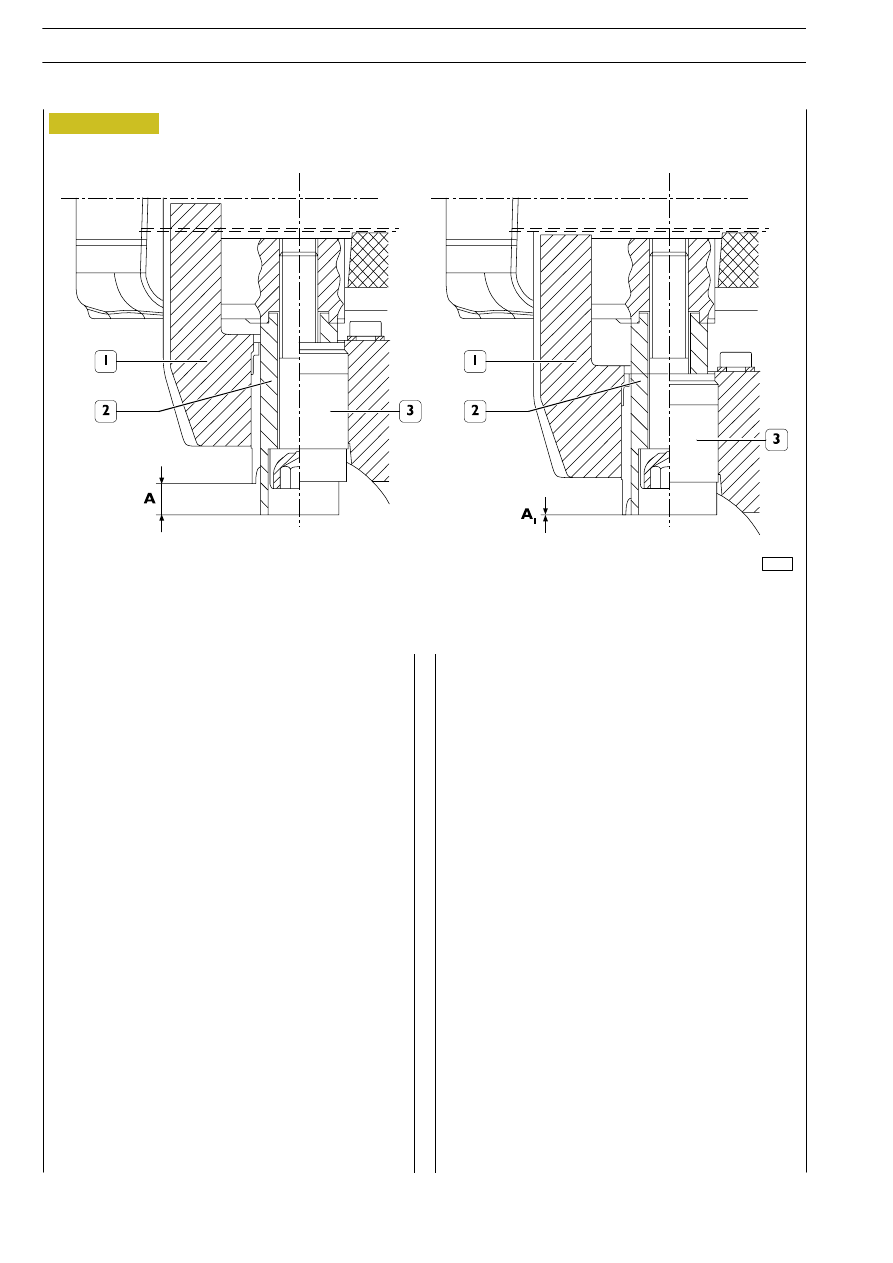

1. Pinza freno 2. Bussola scorrevole — 3. Boccola in gomma — A. Posizione della bussola con guarnizioni nuove —

A

1

. Posizione della bussola con guarnizioni frenanti usurate (eseguire un controllo accurato con le ruote smontate).

78625

La condizione delle guarnizioni frenanti può essere determina-
ta visivamente senza smontare le ruote, verificando che A >
1 mm.
In caso contrario occorre smontare le ruote e procedere ad
una verifica accurata come di seguito descritto.

S

TRALIS

AT/AD

110

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333

Controllo spessore guarnizioni frenanti

40569

40570

Figura 94

Figura 95

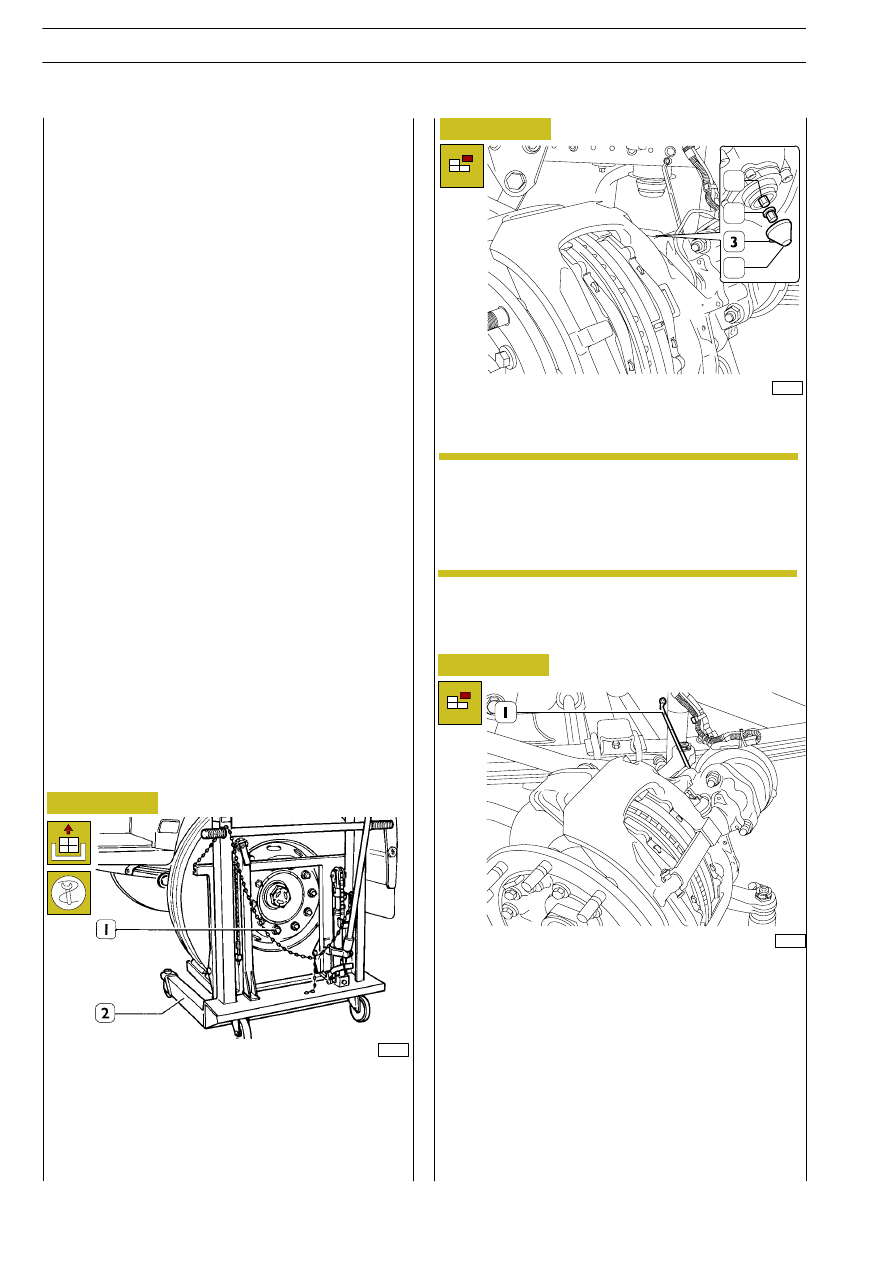

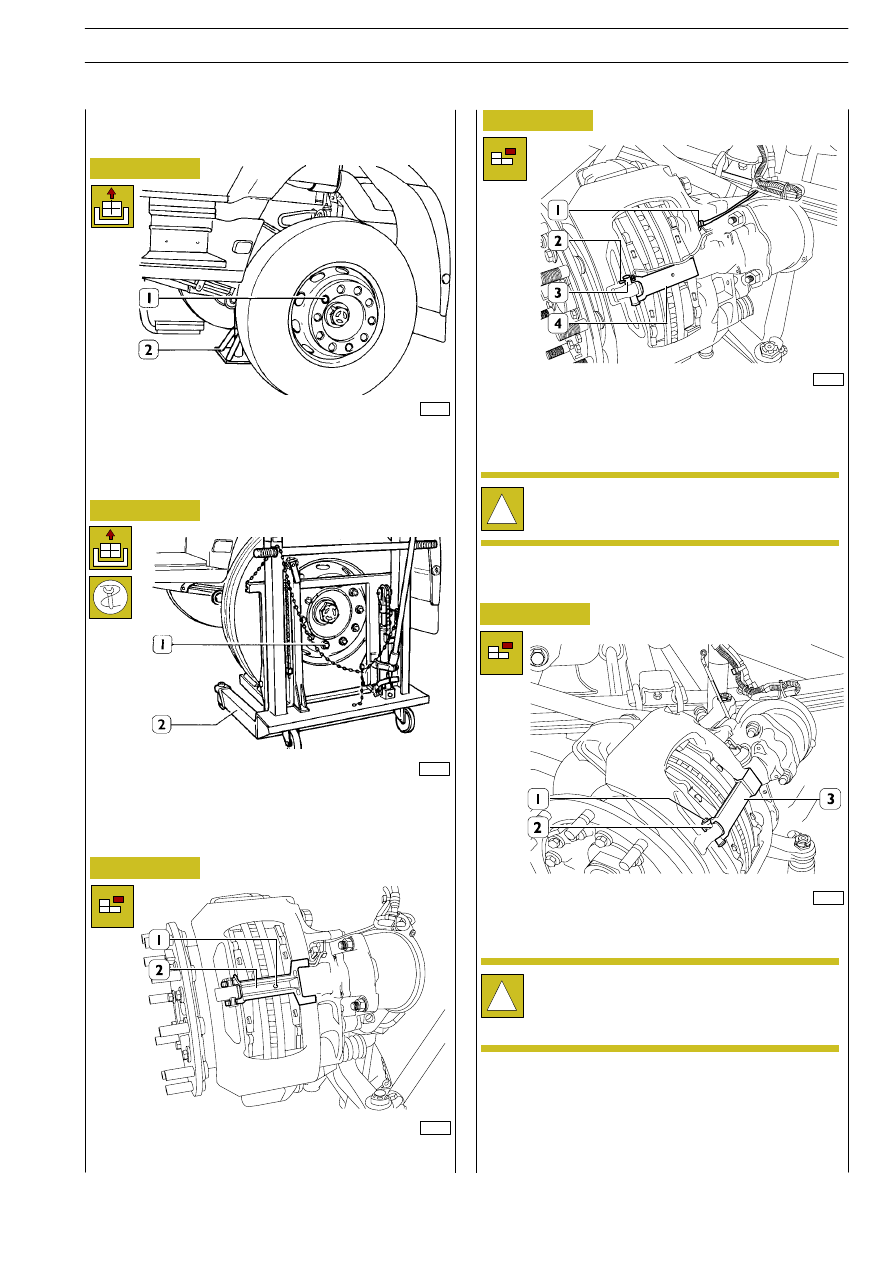

Sistemare il veicolo su terreno piano e bloccare le ruote poste-
riori; allentare i dadi (1) di fissaggio delle ruote anteriori.
Con un sollevatore idraulico sollevare anteriormente il veicolo
e appoggiarlo su due cavalletti di sostegno (2).

Svitare i dadi di fissaggio e con il carrello idraulico 99321024
(1) staccare le ruote.

49157

Figura 96

Rimuovere la vite (1) e la piastrina (2) di ritegno cavetti senso-
re di usura

60860

49158

Figura 97

Figura 98

Staccare la connessione elettrica (1) dal corpo pinza e scolle-
garla.
Rimuovere la copiglia (2), il pernetto (3) e la piastra (4) di rite-
gno guarnizioni frenanti.

Rimuovere la copiglia (1), il pernetto (2) e la piastra (3) di rite-
gno guarnizioni frenanti.

Per veicoli senza EBS

Per veicoli con EBS

527417

Sostituzione guarnizioni frenanti

!

Alla piastra (4) non va fissato alcun dispositivo di solle-
vamento.

!

Se la piastra (3) è danneggiata o usurata deve essere
sostituita.
Sulla piastra (3) non va fissato alcun dispositivo di sol-
levamento.

IMPIANTO PNEUMATICO — FRENI

111

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

5274

REVISIONE FRENI ANTERIORI A DISCO
