S

TRALIS

AT/AD

80

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333

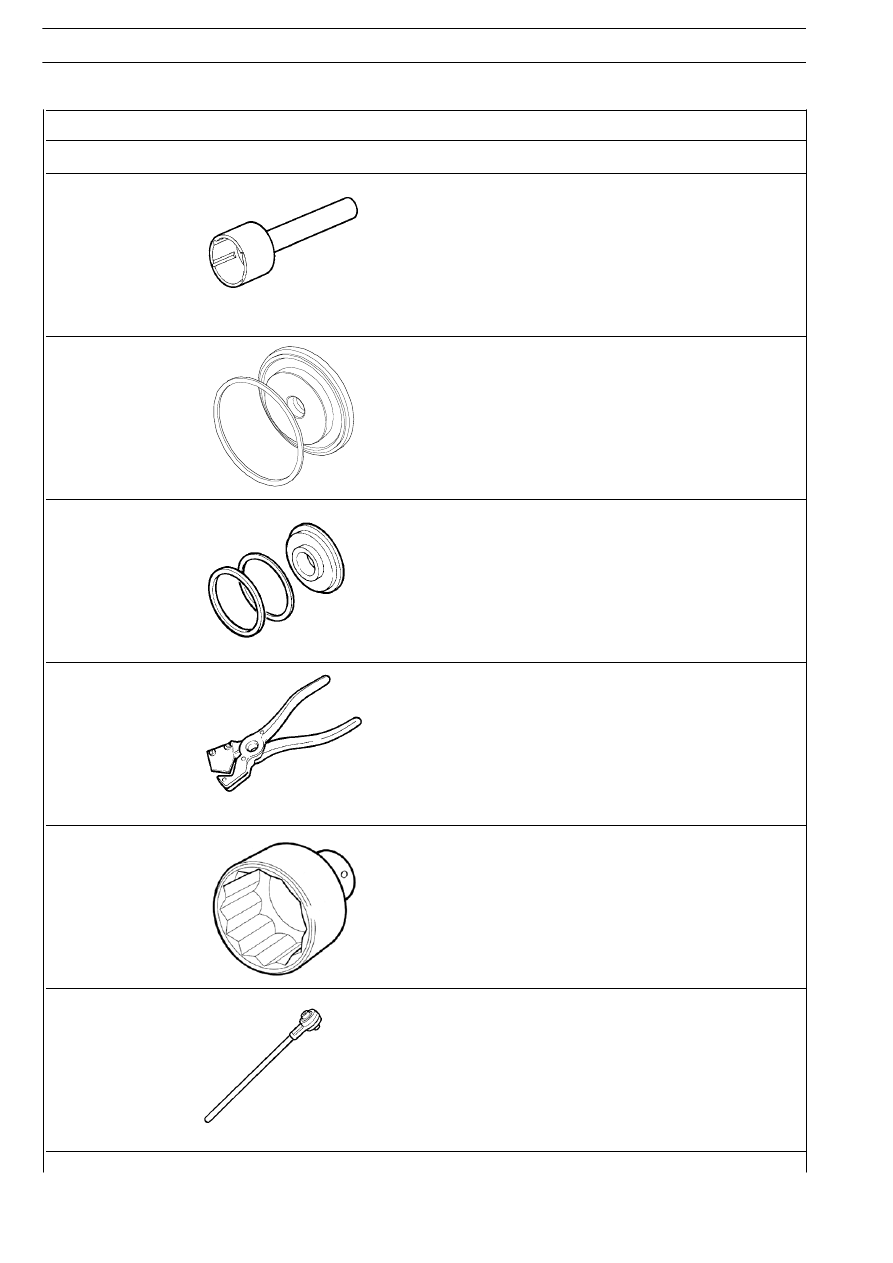

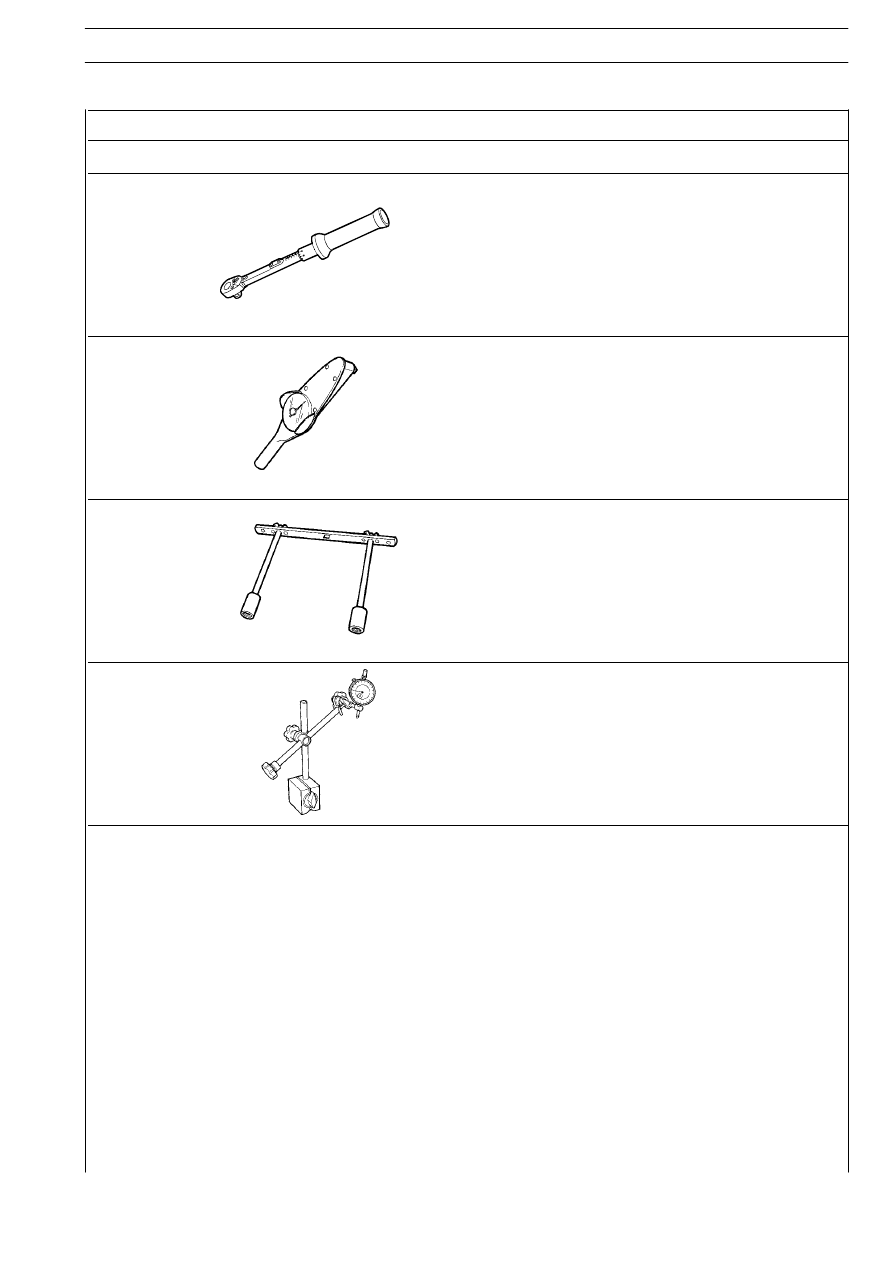

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99373004

Calettatore per smontaggio guarnizione di tenuta cilindretti freni
(Rockwell)

99374132

Calettatore montaggio guarnizione interna mozzi ruote
(usare con 99370006)

99374134

Calettatore montaggio guarnizione interna mozzi ruote

99387050

Tronchesina per tubi in poliamide

99388001

Chiave (80 mm) per dado registro cuscinetto mozzi ruote

99389816

Moltiplicatore di coppia x 4, con attacco quadro, entrata 3/4”
uscita l” (coppia massima 2745 Nm).

IMPIANTO PNEUMATICO — FRENI

81

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99389817

Chiave dinamometrica (60—320 Nm) con attacco quadro 1/2’’

99389819

Chiave dinamometrica da 0 a 0,9 kgm con attacco quadro 1/4

99395026

Attrezzo per controllo coppia di rotolamento dei mozzi ruote (usa-
re con chiave dinamometrica)

99395684

Comparatore con piedistallo magnetico

S

TRALIS

AT/AD

82

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333

Print 603.93.333

CARATTERISTICHE DATI — IMPIANTO PNEUMATICO

DENOMINAZIONE

Compressore

- WABCO 412 352 008

Monocilindrico

Cilindrata

352 cm

3

Alesaggio

85 mm

Corsa

62 mm

Raffreddamento testata

Ad acqua

Giri massimi continuativi

3000 giri/min.

Pressione massima d’esercizio

14 bar

- KNORR—BREMSE 2W630R

Bicilindrico

Cilindrata

628 cm

3

Alesaggio

86 mm

Corsa

54 mm

Raffreddamento testata

Ad acqua

Giri massimi continuativi

3060 giri/min.

Pressione massima d’esercizio

14 bar

A.P.U.

- KNORR Z 007035

Pressione di apertura valvola di sicurezza

13,0 + 4 bar

Pressione massima d’esercizio

13,0 bar

Pressione di disinserimento

10,5 + 0,2 bar

Temperatura d’impiego

—40

÷ +80 °C

- KNORR Z 007036

Pressione di apertura valvola di sicurezza

14,5 + 4,0 bar

Pressione massima d’esercizio

13,0 bar

Pressione di disinserimento

12,5 + 0,2 bar

Temperatura d’impiego

—40

÷ +80 °C

Serbatoi aria

Veicoli 4x2

Capacità serbatoi

Capacità

Pressione

Veicoli 4x2

151

201

301

801

Capacità

totale

Pressione

di esercizio

P/FP—CT

2

1

70

10,5

FP—D

1

1

50

10,5

T/P/FP — LT/FP—CT

2

1

70

10,5

Veicoli 6x2 P
YP/YPS/YPT/YFP/YFS/YTN

3

1

90

10,5

Y/FP—D/FS—D

2

1

70

10,5

Veicoli 6x2 C
X/P/FP
TX/P

1

2
2

1
1

70
85

10,5
10,5

Veicoli 6x4
TZ/P

3

1

90

10,5

IMPIANTO PNEUMATICO — FRENI

83

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

DENOMINAZIONE

Valvola di scarico manuale

- TIPO: VOSS 520 899 750 0 — TECHNOMATIK TP 1609.00.00

Pressione massima d’esercizio

13 bar

Distributore Duplex ABS

- KNORR — BREMSE DX 60 A

Pressione d’alimentazione

10,5 bar

Pressione d’esercizio

10,5 bar

Distributore Duplex EBS

- WABCO 480 00130 0

Pressione di esercizio

10 bar

Pressione massima di esercizio

13 bar

CBU (Central Brake Unit) (per veicolo con impianto EBS 2)

- WABCO 480 020 010 0

Pressione di alimentazione

12,7 bar

Pressione massima d’esercizio

13 bar

Tensione terminale

24

± 8 bar

Assorbimento di corrente

0,5

÷ 11 A

Valvola a Relè per stazionamento

- KNORR — BREMSE AC574AXY

Pressione massima d’esercizio

10,2 bar

Teste d’accoppiamento moderabile e automatico

- BOSCH — KNORR — BREMSE — WABCO

Pressione d’esercizio

8,5 bar

Modulatore elettropneumatico ponte impianto EBS (solo cabinati)

- WABCO 480103025 — 480130020

Pressione massima di esercizio

13 bar

Tensione terminale

24

+ 8

Volt

— 9,5

Corrente max terminale

5A / 10 bar

Modulatore elettropneumatico ponte EBS (solo trattori)

- WABCO 480 103 024 — 480130020

Pressione massima di esercizio

13 bar

Tensione terminale

24

+8

Volt

— 9,5

Corrente max terminale

5A / 10 bar

Elettrovalvola di ridondanza ponte impianto EBS (solo cabinati)

- WABCO 480 205 102

Pressione massima di esercizio

10,2 bar

Tensione

24 Volt
