Schema di principio impianto ABS—EBL per veicoli 6x2C (carri)

1. Gruppo A.P.U. — 2. Valvola di spurgo condensa manuale — 3. Serbatoio aria da 20 litri — 4. Serbatoio aria da 20 litri — 5. Ser-

batoio aria da 30 litri — 6. Presa controllo pressione — 7. Valvola di ritenuta — 8. Valvola di arresto — 9. Distributore a mano

comando freno di stazionamento — 10. Interruttore bassa pressione — 11. Valvola a relais comando stazionamento — 12. Micro

interruttore comando luci stop — 13. Micro interruttore per centralina EDC — 14. Ruota fonica — 15. Sensore di giri — 16. Cilin-

dro freno combinato — 17. Complessivo freno a tamburo — 18. Complessivo freno a disco per veicoli di recente produzione —

19. Cilindro freno a membrana — 20. Valvola a relais — 21. Elettrovalvola ABS — 22. Sensore di pressione — 23. Centralina elet-

tronica — 24. Distributore Duplex — 25. Cilindro a membrana — 26. Complessivo freno a disco — 27. Freno di stazionamento

assale — 28. Valvola di sicurezza 14 bar — 29. Compressore — A. Alle sospensioni pneumatiche — B. Ai servizi — * Optional.

Figura 41

TRALIS

AT/AD

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333

87003

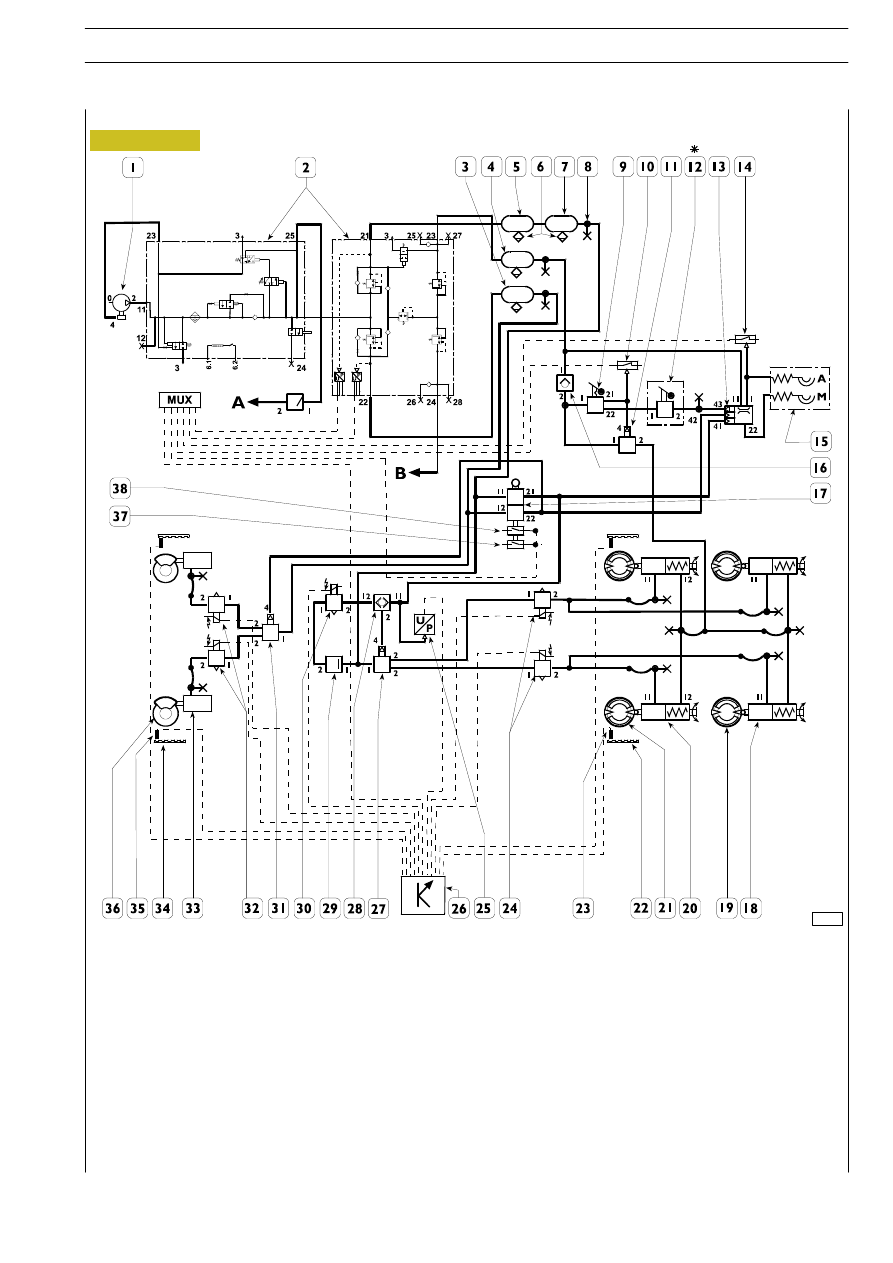

Schema di principio impianto ABS—EBL per veicoli 6x4

1. Compressore — 2. Air Processing Unit — 10,5 bar — 3. Serbatoio aria assale — 20 l — 4. Serbatoio aria stazionamento — 20 l

5. Serbatoio aria ponte — 30 l — 6. Valvola di scarico manuale — 7. Serbatoio aria ponte — 20 l — 8. Presa di controllo pneuma-

tica — 9. Distributore a mano comando stazionamento — 10. Interruttore bassa pressione freno a mano inserito — 6,4 bar —

11. Valvola a relè comando stazionamento — 12. Distributore a mano rallentamento rimorchio — 13. Servodistributore

comando frenatura rimorchio — 14. Interruttore bassa pressione impianto rimorchio — 6,4 bar — 15. Semi giunti di accoppia-

mento rimorchio per trattori — 16. Valvola unidirezionale impianto stazionamento — 17. Distributore duplex — 18. Cilindro

combinato ponte posteriore — 19. Complessivo freno a tamburo ponte posteriore — 20. Cilindro combinato ponte anteriore —
21. Complessivo freno a tamburo ponte anteriore — 22. Ruota fonica ponte — 23. Sensore di velocità ponte — 24. Elettrovalvo-

le ABS ponte — 25. Sensore di pressione EBL — 26. Centralina elettronica ABS — 27. Valvola a relè comando frenatura ponte —

28. Doppia valvola di arresto — 29. Valvola a pressione controllata senza ritorno per ASR — 7 bar — 30. Elettrovalvola comando

intervento ASR — 31. Valvola a relè comando frenatura assale — 32. Elettrovalvola ABS assale — 33. Cilindro freno a membrana

assale — 34. Ruota fonica assale — 35. Sensore di velocità assale — 36. Complessivo freno a disco assale — 37. Micro interruttore

comando luci stop — 38. Micro interruttore per centralina EDC — A. All’impianto sospensione pneumatica — B. All’impianto

servizi — * Optional.

Figura 42

IMPIANTO PNEUMATICO — FRENI

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

88751

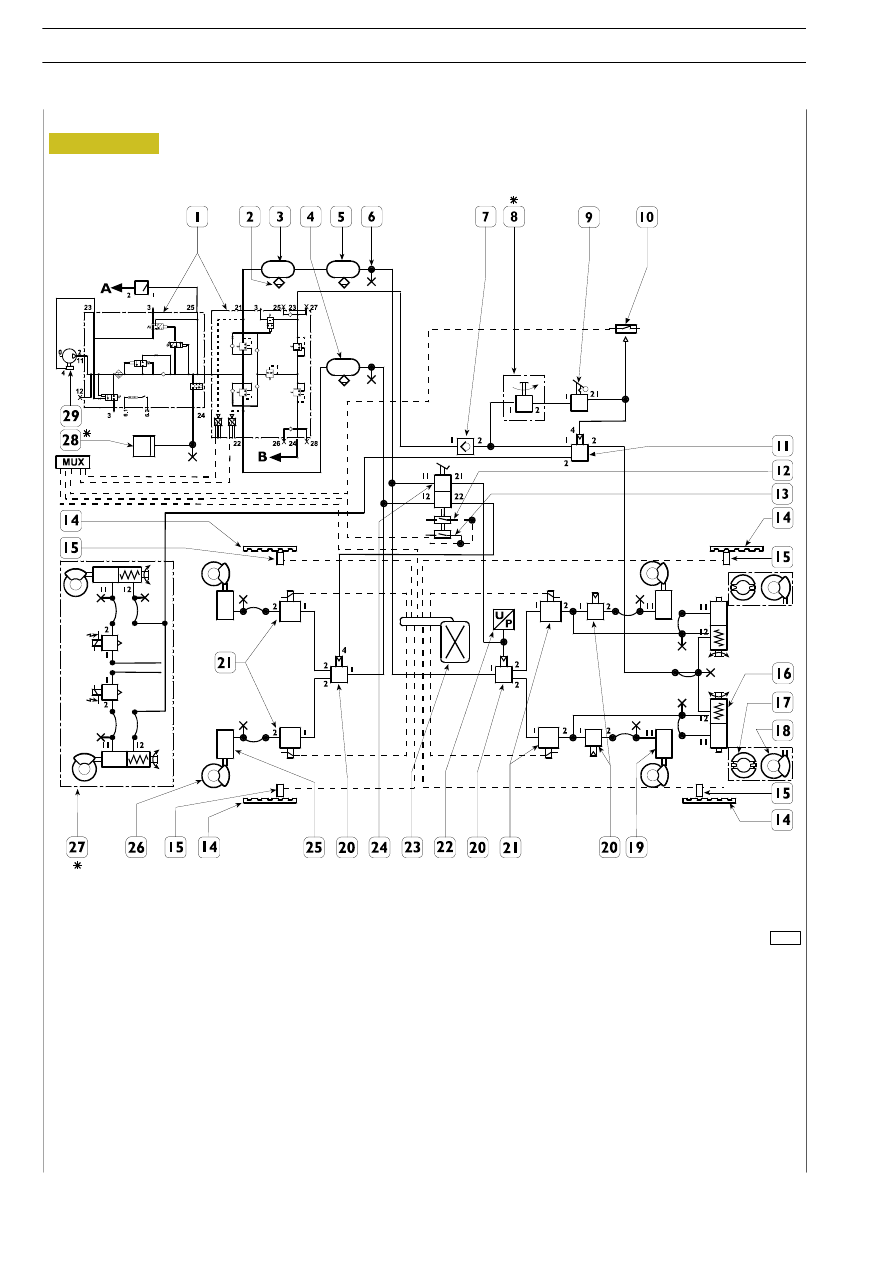

Schema di principio impianto ABS—EBL per veicoli isolati 4x2 (carri)

1. Compressore — 2. Air Processing Unit — 10,5 bar — 3. Serbatoio aria — 20 l — 4. Serbatoio aria — 30 l

5. Valvola di scarico manuale — 6. Presa di controllo pneumatica — 7. Distributore a mano comando stazionamento — 8. Inter-

ruttore bassa pressione freno a mano inserito — 6,4 bar — 9. Valvola unidirezionale impianto stazionamento — 10. Distributore

duplex — 11. Cilindro combinato ponte — 12. Complessivo freno a disco ponte (H) — 13. Ruota fonica ponte

14. Sensore di velocità ponte — 15. Elettrovalvole ABS ponte — 16. Sensore di pressione EBL — 17. Doppia valvola di arresto

18. Valvola a relè comando frenatura ponte — 19. Elettrovalvola comando intervento ASR — 20. Valvola a pressione controllata

senza ritorno per ASR — 7,5 bar — 21. Centralina elettronica ABS — 22. Valvola a relè comando frenatura assale

23. Elettrovalvola ABS assale — 24. Cilindro freno a membrana assale — 25. Complessivo freno a disco assale — 26. Ruota fonica

assale — 27. Sensore di velocità assale — 28. Freno di stazionamento assale — 29. Micro interruttore comando luci stop

30. Micro interruttore per centralina EDC — 31. Valvola di sicurezza 14 bar — A. All’impianto sospensione pneumatica —

B. All’impianto servizi — * Optional.

(H) Nei veicoli di non recente produzione i freni posteriori sono a tamburo.

Figura 43

TRALIS

AT/AD

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333

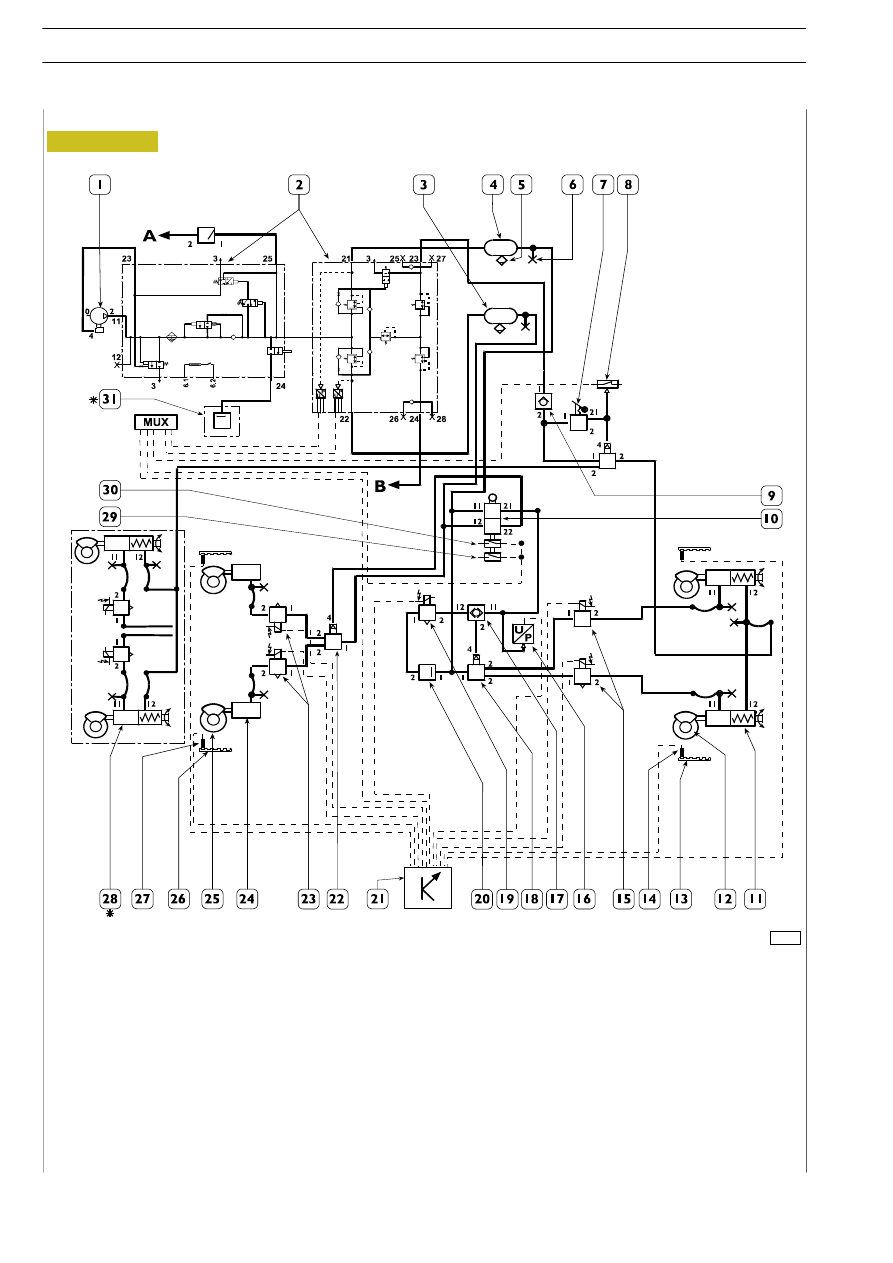

Schema di principio impianto ABS—EBL per veicoli 6x2P (carri)

Legenda

1. Compressore
2. Air Processing Unit — 10,5 bar
3. Air Processing Unit — 12,5 bar
4. Serbatoio aria assale — 20 l
5. Serbatoio aria stazionamento — 20 l
6. Serbatoio aria ponte — 30 l + 20 l
7. Valvola di scarico manuale
8. Presa di controllo pneumatica
9. Distributore a mano comando stazionamento

10. Interruttore bassa pressione freno a mano inserito — 6,4 bar
11. Valvola a relè comando stazionamento
12. Distributore a mano rallentamento rimorchio
13. Servodistributore comando frenatura rimorchio
14. Interruttore bassa pressione impianto rimorchio —6,4 bar
15. Semi giunti di accoppiamento rimorchio
16. Valvola unidirezionale impianto stazionamento
17. Distributore duplex
18. Valvole a relè rapporto carico per frenatura asse aggiunto
19. Cilindro a membrana
20. Complessivo freno a disco asse aggiunto (j)
21. Cilindro combinato ponte
22. Complessivo freno a disco ponte (j)
23. Ruota fonica ponte
24. Sensore di velocità ponte
25. Molle ad aria sospensione asse aggiunto
26. Doppia valvola di arresto rapporto carico asse aggiunto
27. Elettrovalvole ABS ponte
28. Sensore di pressione EBL
29. Centralina elettronica ABS
30. Valvola a relè comando frenatura ponte
31. Doppia valvola di arresto
32. Valvola a pressione controllata senza ritorno per ASR — 7 bar
33. Elettrovalvola comando intervento ASR
34. Valvola a relè comando frenatura assale
35. Elettrovalvola ABS assale
36. Cilindro freno a membrana assale
37. Ruota fonica assale
38. Sensore di velocità assale
39. Complessivo freno a disco assale
40. Freno di stazionamento assale
41. Micro interruttore comando luci stop
42. Micro interruttore per centralina EDC
43. Valvola di sicurezza 14 bar (optional)
A. All’impianto sospensione pneumatica

B. All’impianto servizi

Optional

•

Solo per veicoli CM

J Versione con ASR
Y Versione senza ASR
j Nei veicoli di non recente produzione i freni posteriori sono a tamburo.
