Iveco Stralis AT/AD. Manuale - parte 274

32788

32787

S

TRALIS

AT/AD

10

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333

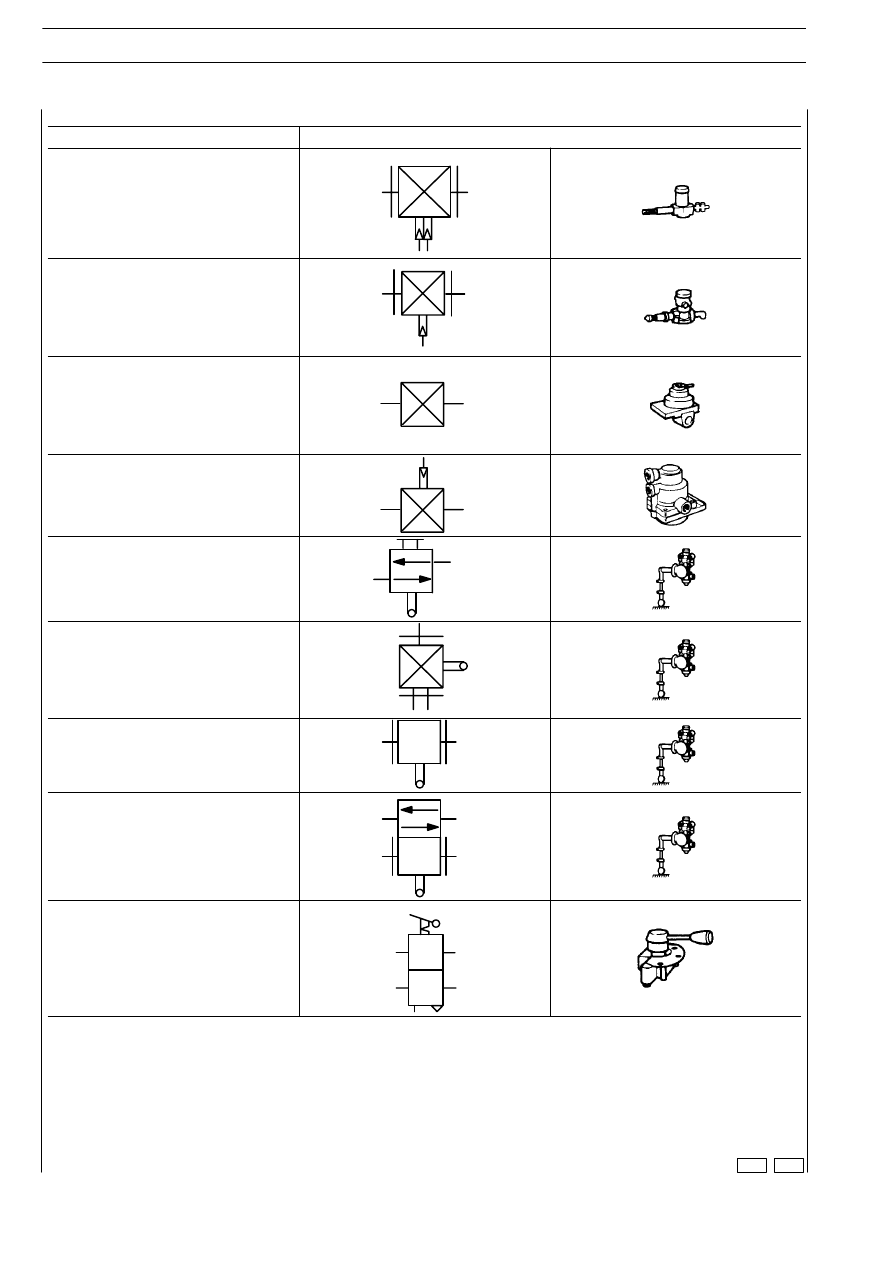

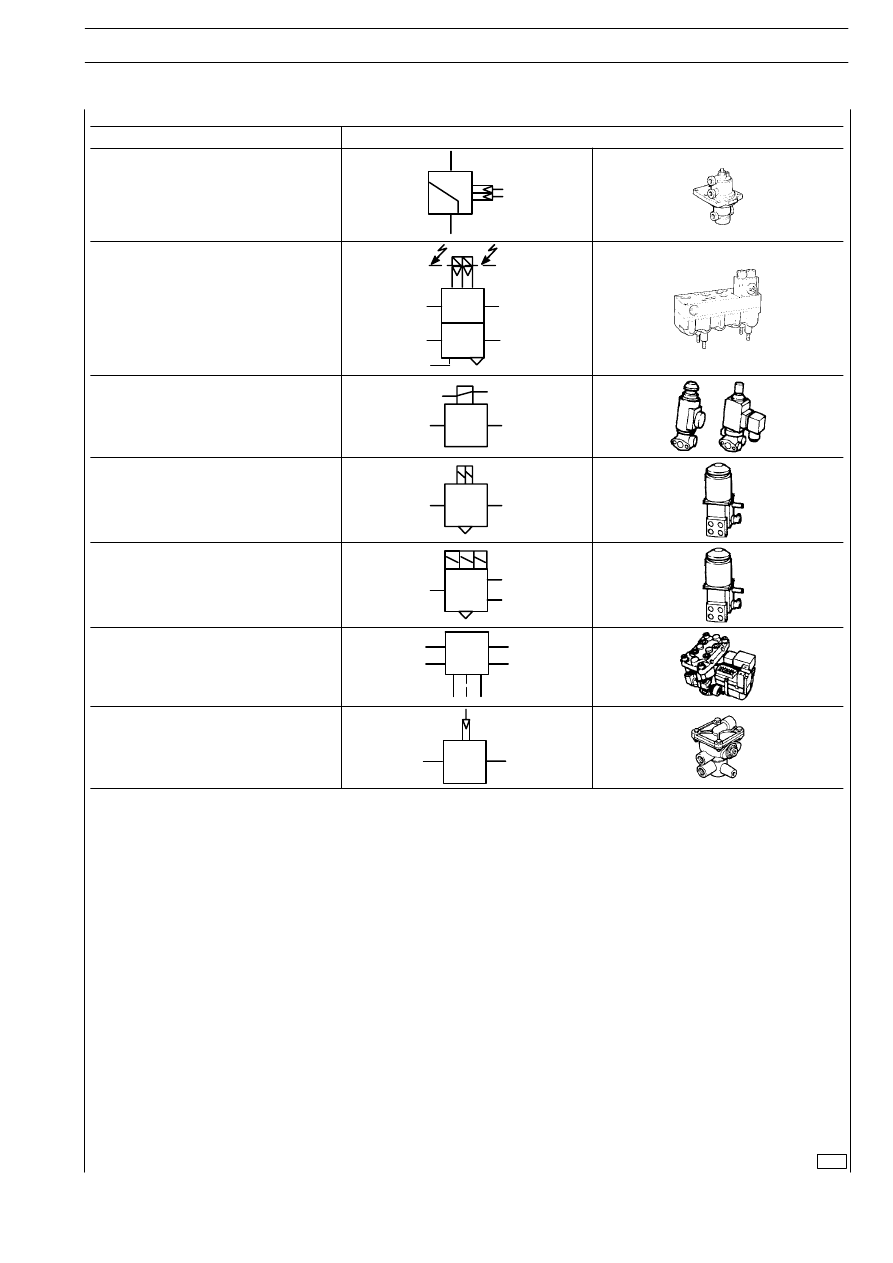

SIMBOLI GRAFICI PER SCHEMI IMPIANTI IDROPNEUMATICI (VALVOLE)

DENOMINAZIONE

SIMBOLO

CORRETTORE DI FRENATA CON
COMANDO PNEUMATICO

42

41

1

2

CORRETTORE DI FRENATA CON
COMANDO PNEUMATICO

1

4

2

VALVOLA RIDUZIONE
PROPORZIONALE

1

2

VALVOLA RIDUZIONE
PROPORZIONALE ASSERVITA

1

4

2

VALVOLA LIMITATRICE DELLA COR-
SA

1

2

VALVOLA LIVELLATRICE

1

21

22

VALVOLA LIVELLATRICE

1

2

VALVOLA LIVELLATRICE CON
LIMITATORE DI CORSA INTEGRATO

11

21

12

23

VALVOLA COMANDO MANUALE
SOLLEVAMENTO SOSPENSIONE

24

23

21

22

32788

IMPIANTO PNEUMATICO — FRENI

11

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

SIMBOLI GRAFICI PER SCHEMI IMPIANTI IDROPNEUMATICI (VALVOLE)

DENOMINAZIONE

SIMBOLO

VALVOLA A COMANDO GRADUALE

1

2

41

42

VALVOLA COMANDO MANUALE
SOSPENSIONE CONTROLLO
ELETTRICO

21

11

12

22

13

1

3

VALVOLA ELETTROPNEUMATICA

1

2

VALVOLA ELETTROPNEUMATICA

1

2

VALVOLA ELETTROPNEUMATICA

1

21
22

MODULATORE IDRAULICO PER ABS

HL

HR

HZ1

VL

VR

HZ2

ABS

VALVOLA POTENZIATRICE

1

4

2

32789

S

TRALIS

AT/AD

12

IMPIANTO PNEUMATICO — FRENI

Base — Giugno 2004

Print 603.93.333

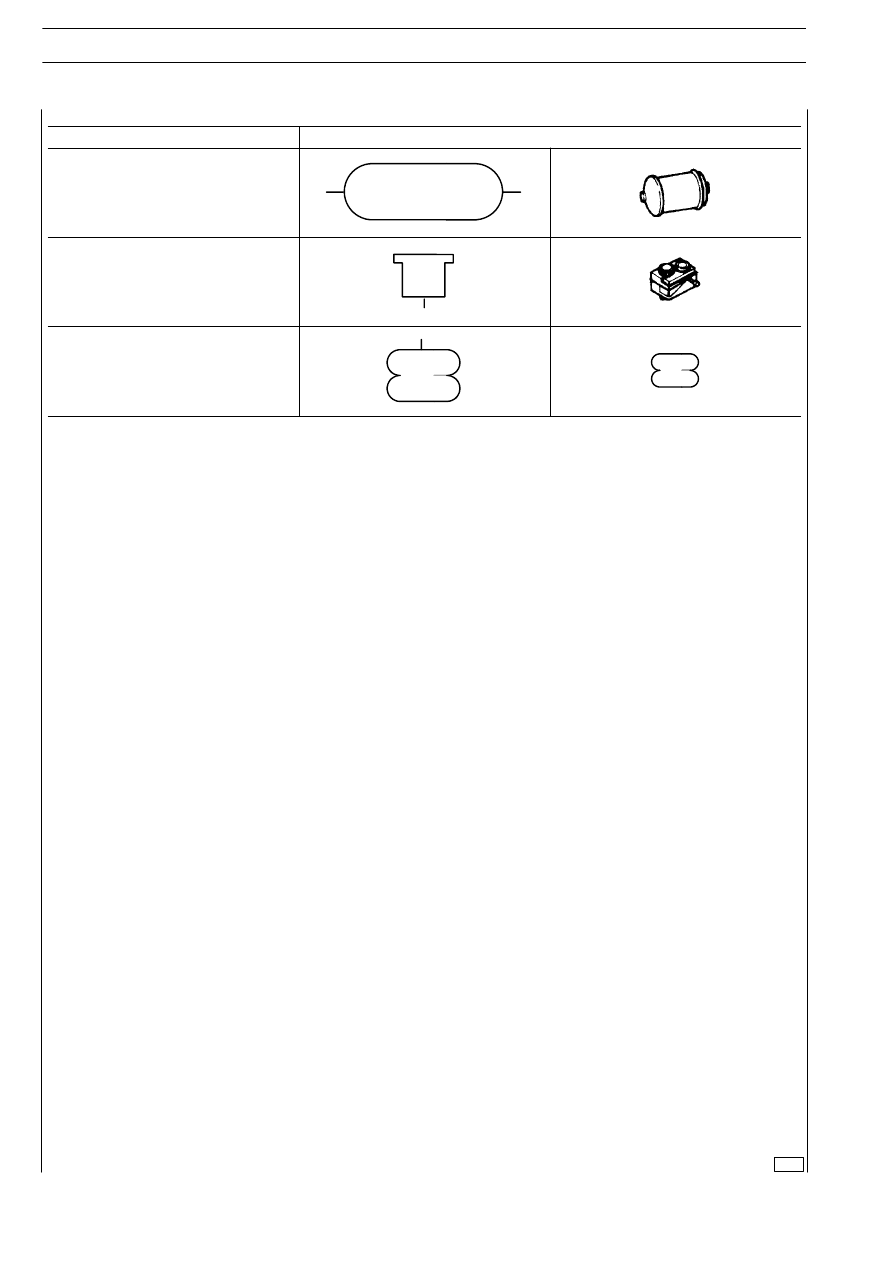

SIMBOLI GRAFICI PER SCHEMI IMPIANTI IDROPNEUMATICI (SERBATOI E ACCUMULATORI)

DENOMINAZIONE

SIMBOLO

SERBATOIO ARIA COMPRESSA

SERBATOIO LIQUIDO FRENI

MOLLA AD ARIA

32791

32790

IMPIANTO PNEUMATICO — FRENI

13

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

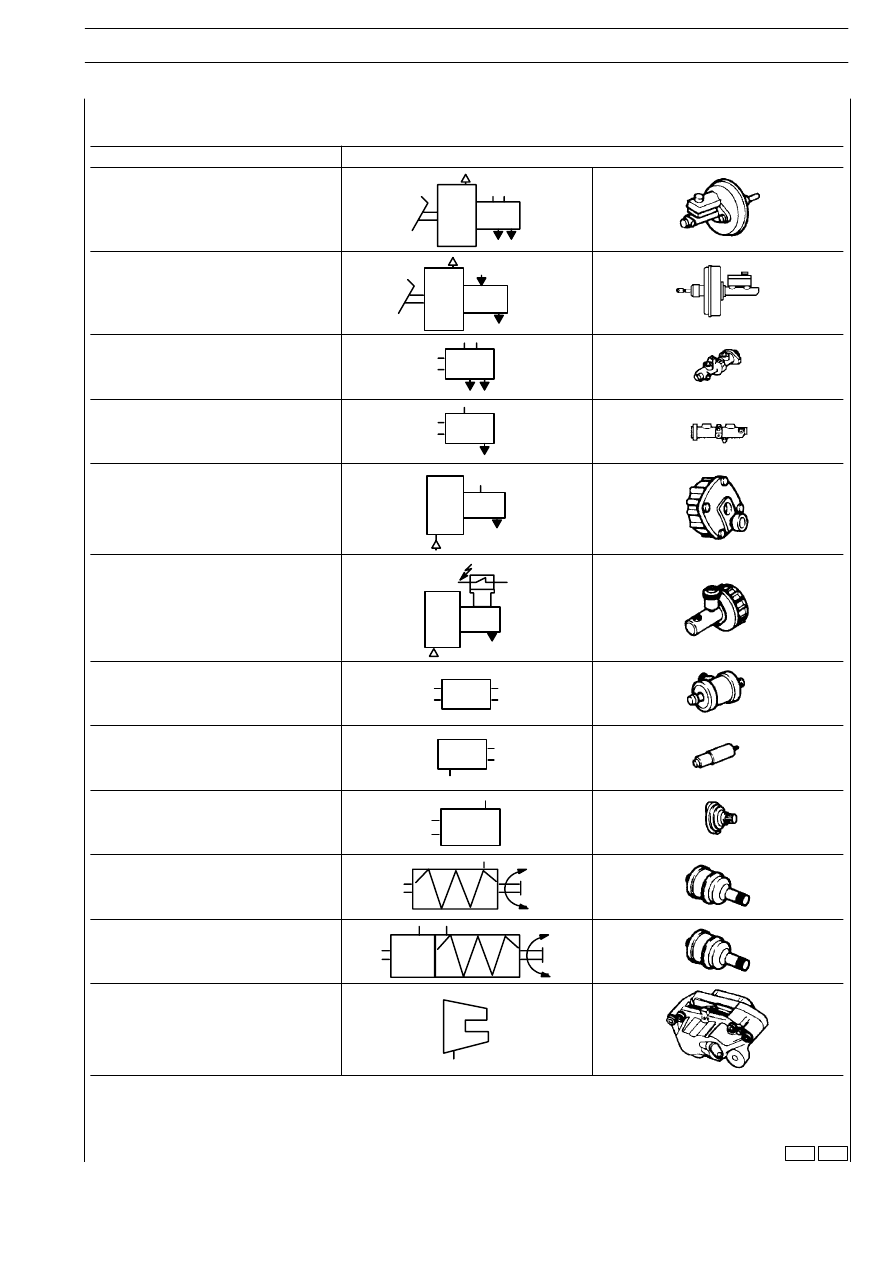

SIMBOLI GRAFICI PER SCHEMI IMPIANTI IDROPNEUMATICI (CONVERTITORI, CILINDRI
E PINZE)

DENOMINAZIONE

SIMBOLO

SERVOFRENO A DEPRESSIONE

SERVOFRENO A DEPRESSIONE

CILINDRO MAESTRO DOPPIO
CIRCUITO

CILINDRO MAESTRO SEMPLICE
CIRCUITO

CONVERTITORE
PNEUMOIDRAULICO

CONVERTITORE
PNEUMOIDRAULICO

CILINDRO FRENI IDRAULICO

CILINDRO OPERATORE

CILINDRO FRENO

CILINDRO A MOLLA

CILINDRO FRENO COMBINATO

PINZA FRENO A DISCO FISSA
