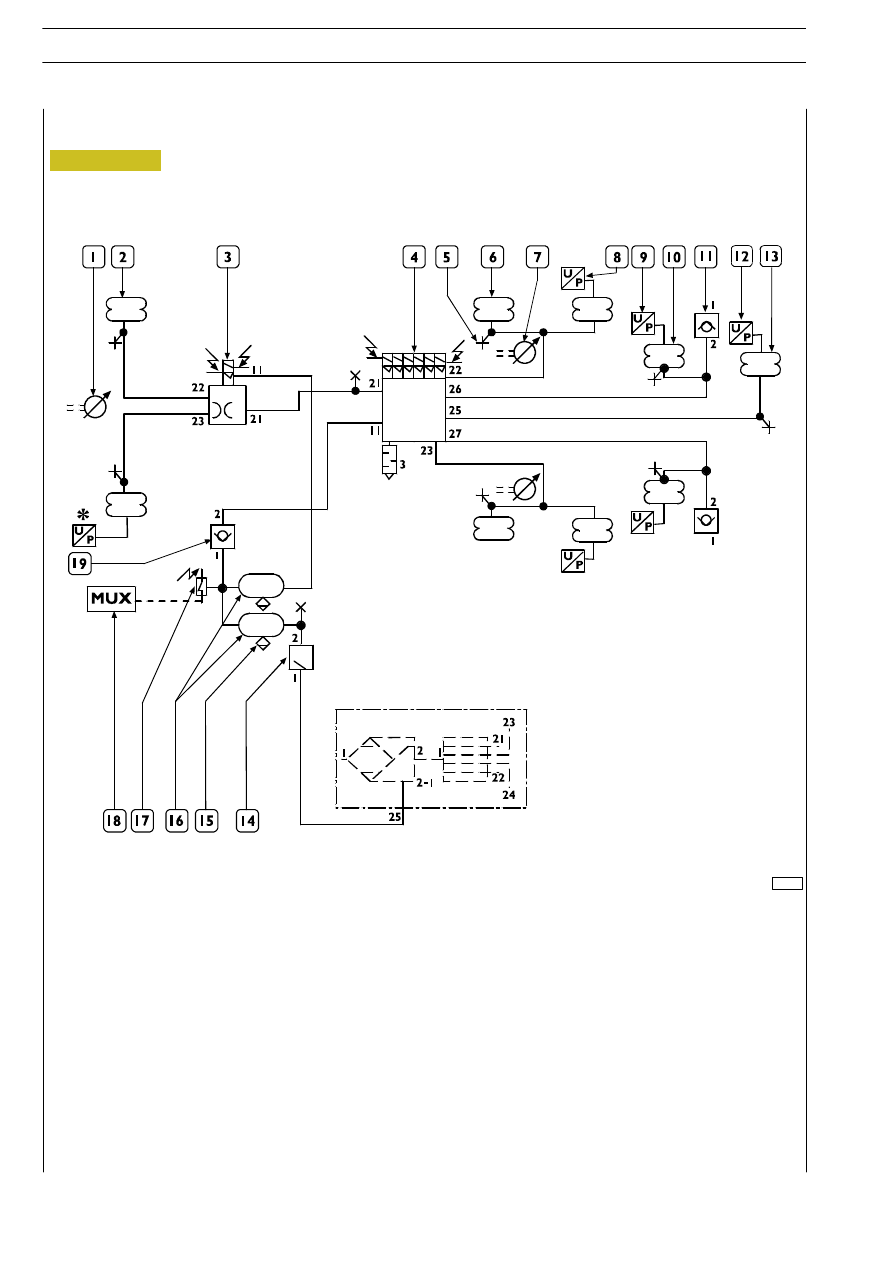

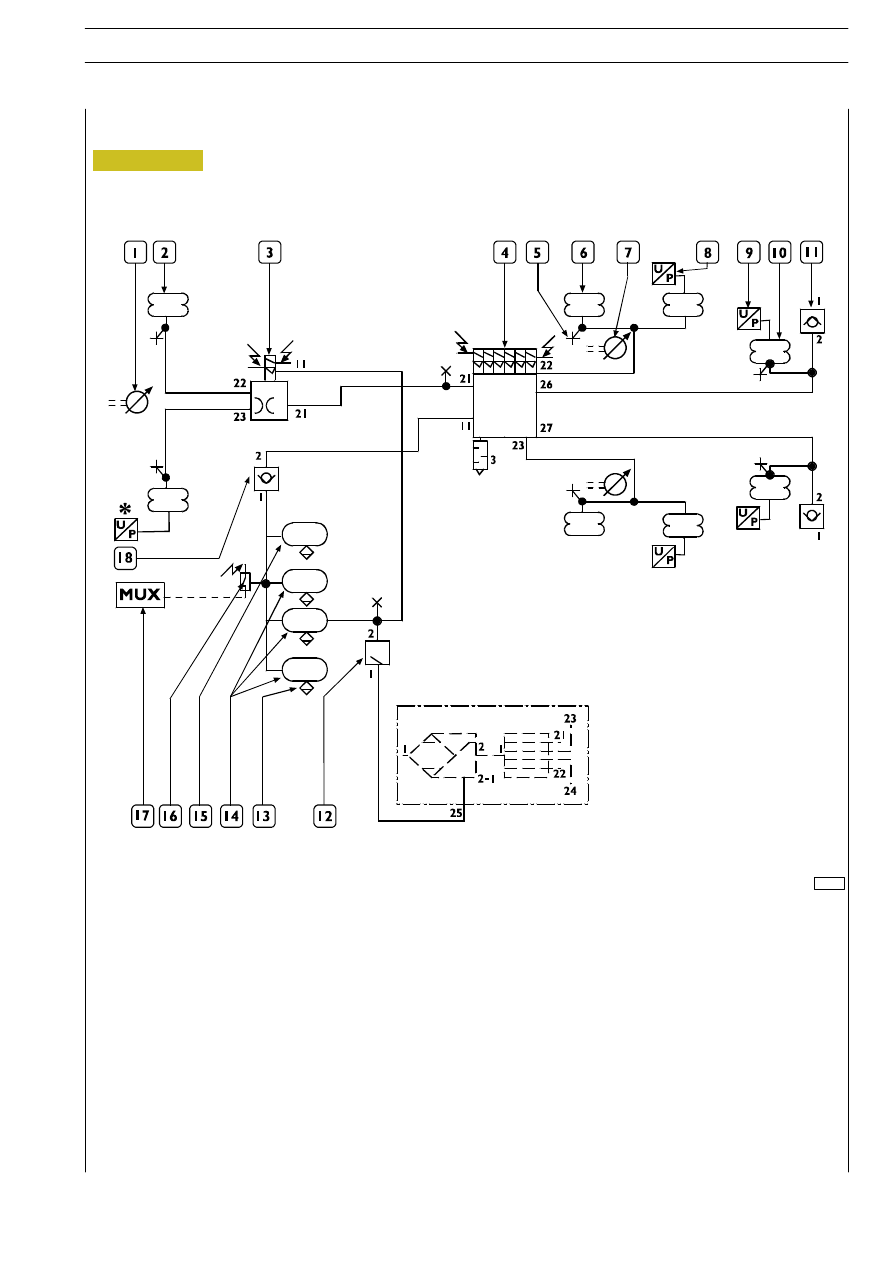

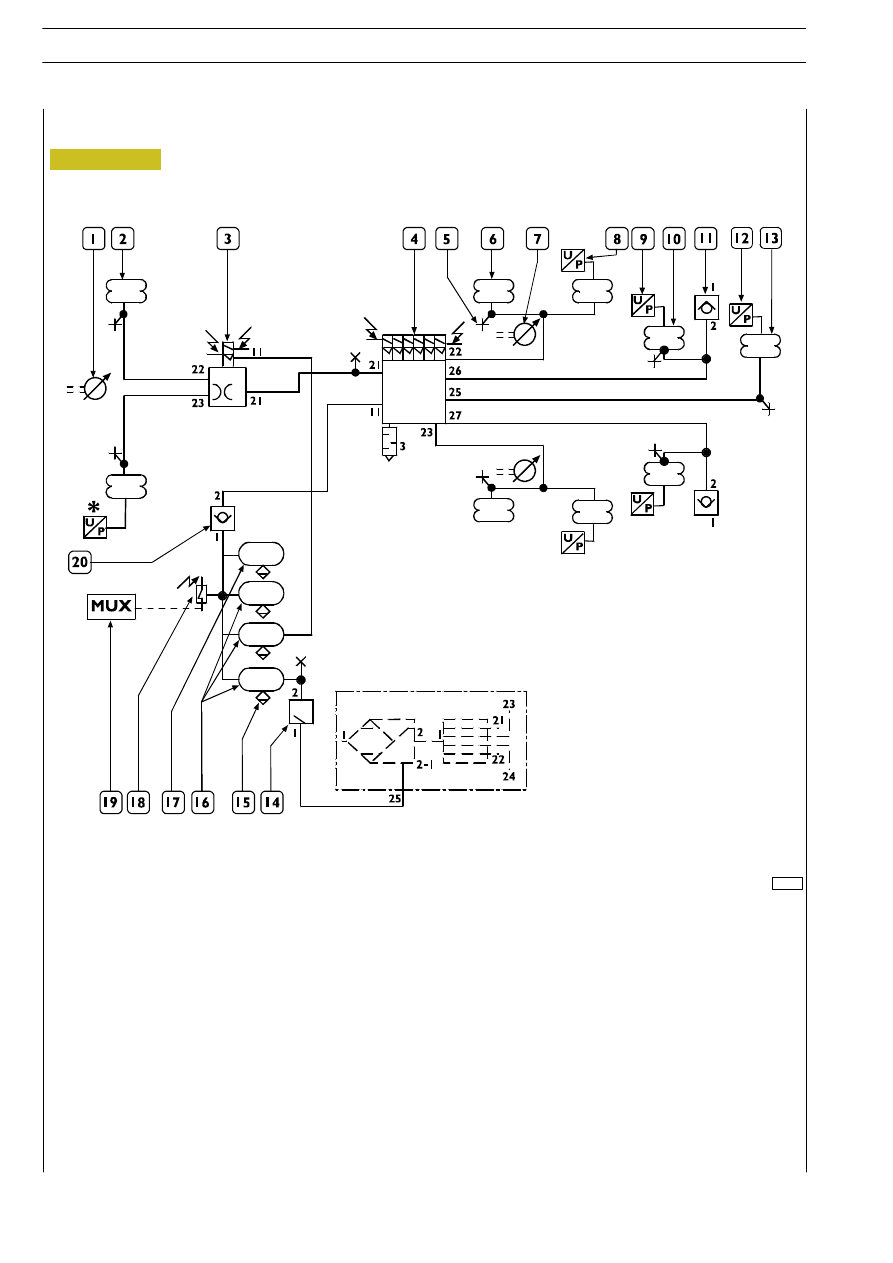

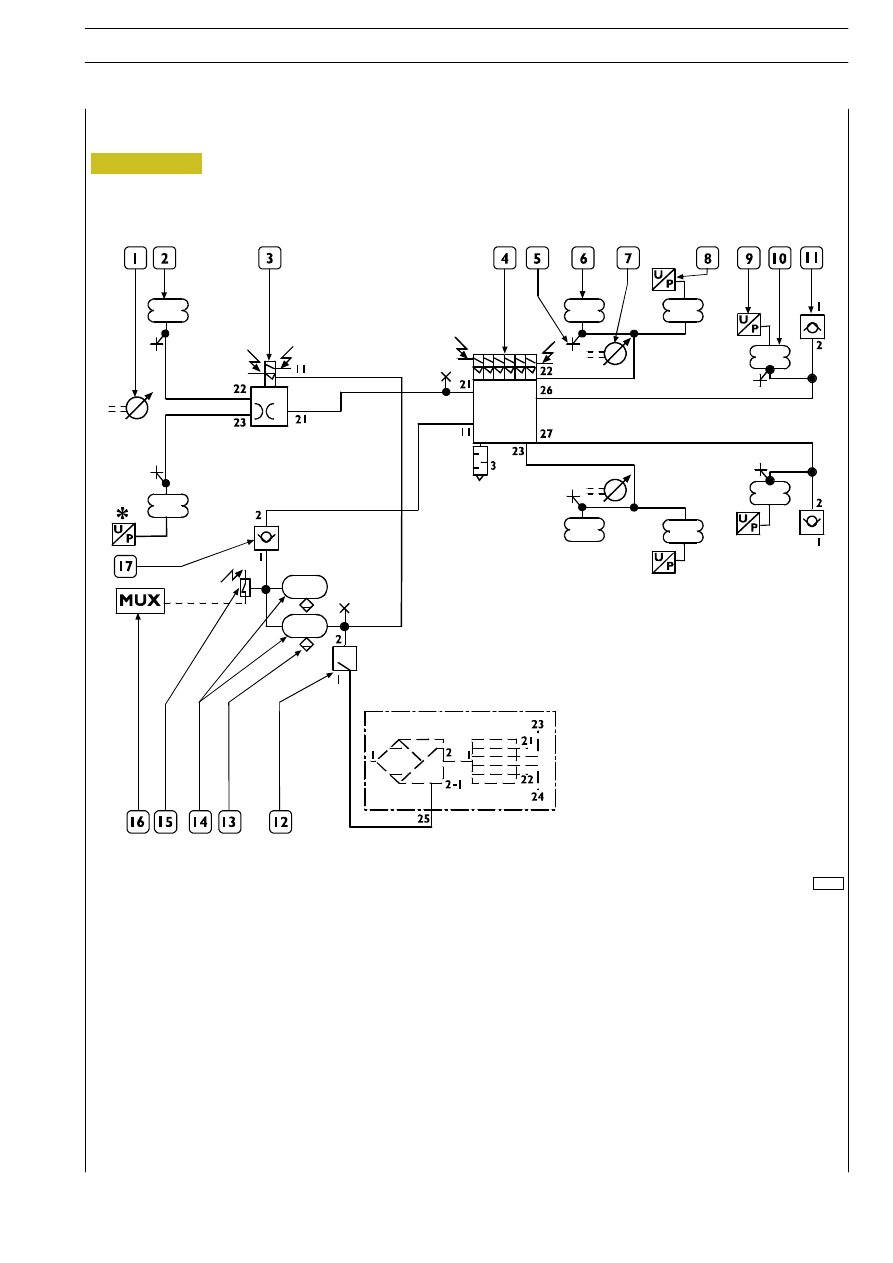

Revi — Ottobre 2005 Figura 29 Schema di principio sospensioni pneumatiche per veicoli 6x2Y/FP/FS—D/FP—D 106273 1. Sensore di livello anteriore — 2. Molla ad aria anteriore — 3. Distributore elettropneumatico assale — 4. Distributore elettropneumatico ponte e terzo asse aggiunto — 5. Presa di controllo pressione — 6. Molla ad aria ponte — — 10. Molla ad aria assale aggiunto posteriore — 11. Valvola di ritenuta — 12. Pressostato sollevatore assale aggiunto posteriore — 13. Molla ad aria sollevatore assale aggiunto posteriore — 14. Valvola a pressione controllata con ritorno limitato (pressione di apertura 8.5 bar) — 15. Valvola di spurgo condensa manuale — 16. Serbatoio aria da 30 litri — 17. Pressostato (pressione di apertura di 8 bar) — 18. Impianto elettrico MUX — 19. Valvola di ritenuta. * Sensore di pressione presente solo nei veicoli con optional “Misurazione di Carico Assi” (ECAS CAN 2) 34 SOSPENSIONI S TRALIS AT/AD Base — Giugno 2004 Print 603.93.333/A |
