SOSPENSIONE ANTERIORE CON MOLLA A BALESTRA PARABOLICA — VEICOLI 4X2 — 6X2P — 6X2C

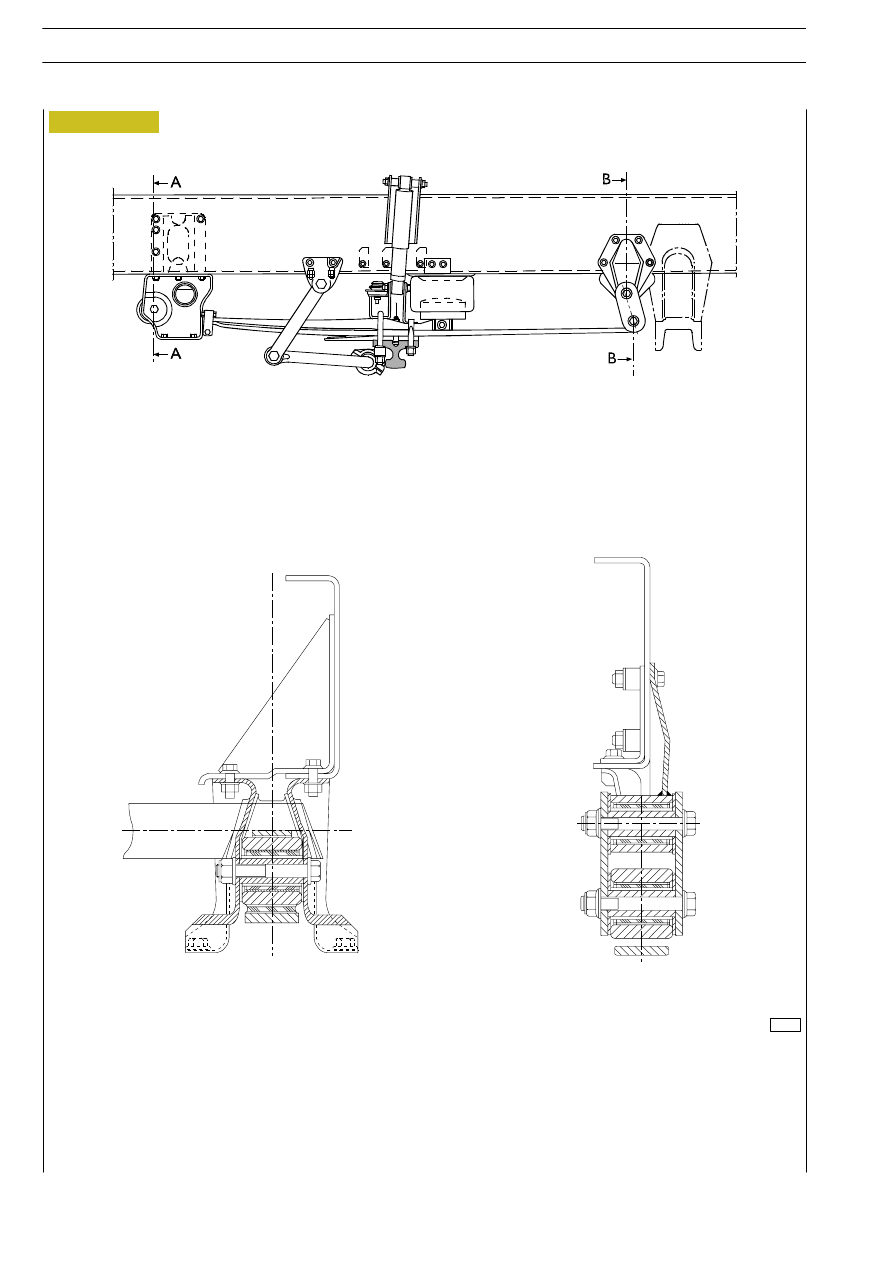

Figura 1

49253

Sezione A—A

Sezione B—B

16

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

COMPLESSIVO SOSPENSIONE ANTERIORE MECCANICA

SOSPENSIONE ANTERIORE CON MOLLA A BALESTRA PARABOLICA — VEICOLI 4X2 — 6X2P — 6X4

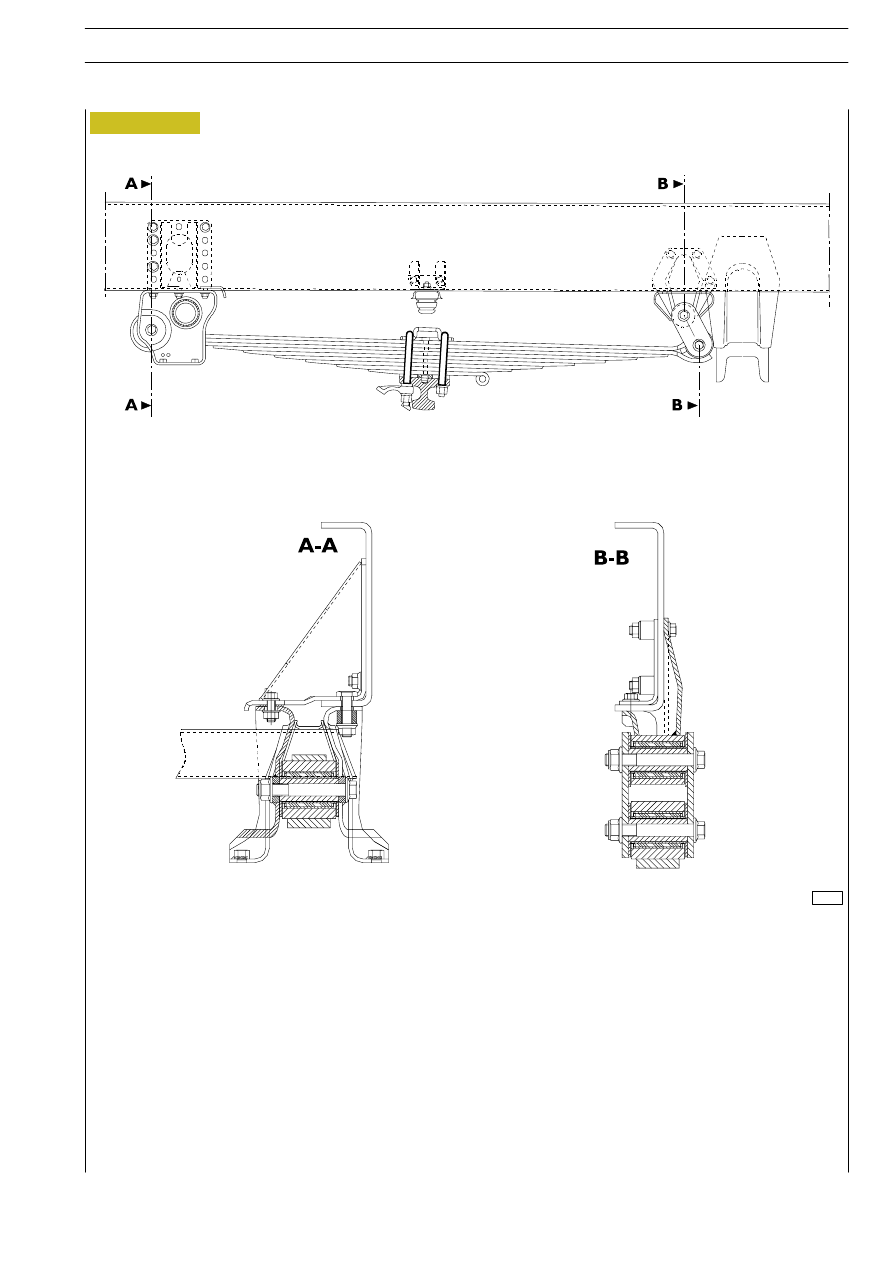

Figura 2

72858

SEZIONE A—A

SEZIONE B—B

SOSPENSIONI

17

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

SOSPENSIONE ANTERIORE PNEUMATICA CON MOLLA A BALESTRA PARABOLICA

Veicoli 6X2P con telaio ribassato — Grandi volumi

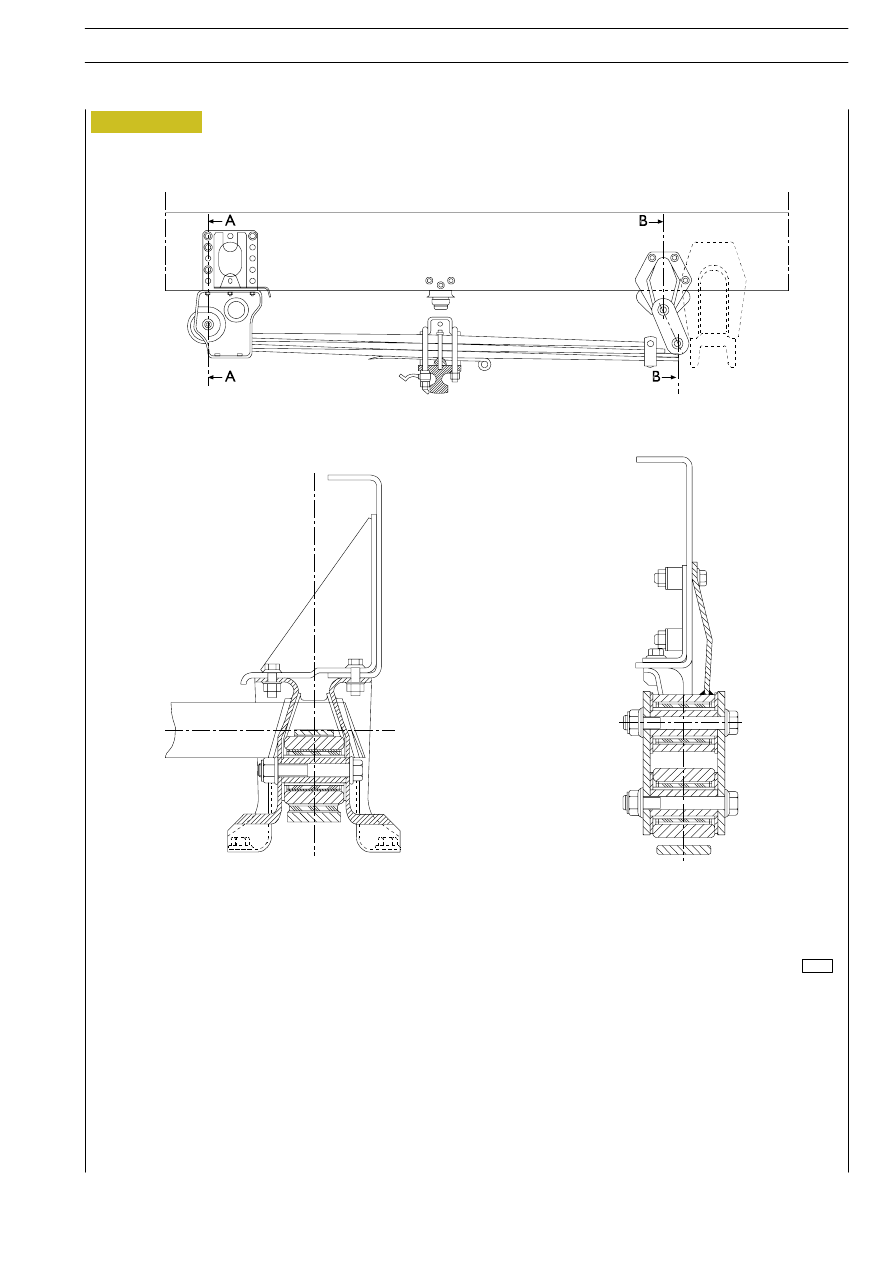

Figura 3

72859

SEZIONE A—A

SEZIONE B—B

18

SOSPENSIONI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

84505

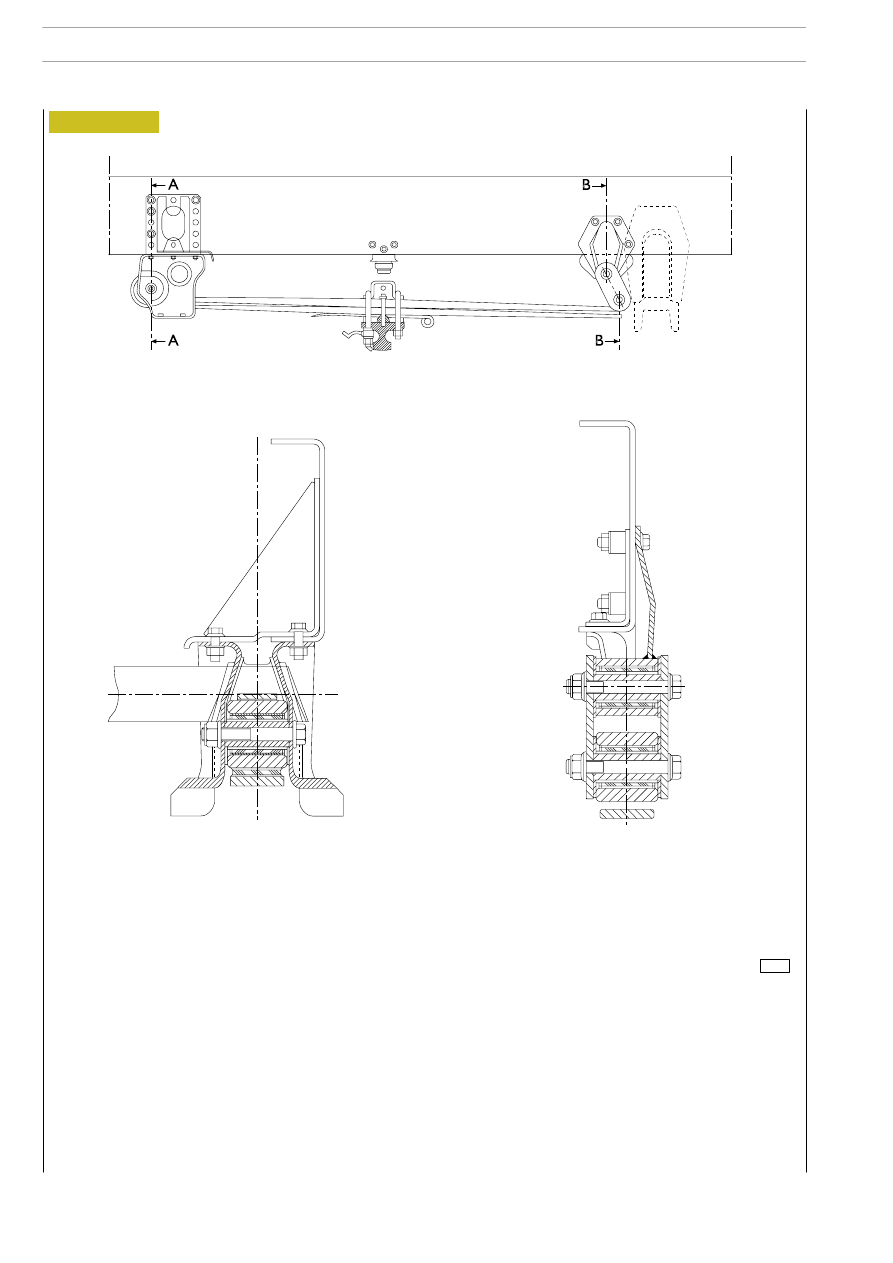

Figura 4

SOSPENSIONE ANTERIORE CON MOLLE A BALESTRA SEMIELLITTICHE VEICOLI 4x2 — 6x2P

SOSPENSIONI

19

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004
