ASSALE AGGIUNTO POSTERIORE STERZANTE A SOLLEVAMENTO PNEUMATICO 57080/DI (N 8072)

Base — Giugno 2004

Print 603.93.333

Bassa pressione azoto nell’accumulatore idraulico.

Effettuare la ricarica dell’azoto.

Registrazioni centro guida o posizionamento cilindri
errata.

Eseguire le registrazione dove necessario.

Trafilamento olio all’interno del cilindro posteriore.

Sostituire il cilindro.

Trafilamento olio all’interno del cilindro anteriore.

Sostituire il cilindro.

Effettuare l’assetto ruote.

SI

SI

SI

SI

NO

NO

NO

SI

Assetto ruote del terzo asse errato.

3

USURA ANOMALA DEI PNEUMATICI

DEL TERZO ASSE

Effettuare la ricarica dell’impianto.

SI

Bassa pressione olio nel circuito del terzo asse.

4

SPIA OLIO IDROGUIDA

ACCESA

Funzionamento anomalo del trasmettitore.

Verificare il cablaggio e se necessario sostituire il tra-
smettitore.

NO

Trafilamento olio interno del cilindro posteriore.

SI

NO

Sostituire il cilindro.

SI

ASSALE AGGIUNTO POSTERIORE STERZANTE A SOLLEVAMENTO PNEUMATICO 57080/DI (N 8072)

97

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Funzionamento anomalo del pressostato.

Verificare il cablaggio e se necessario sostituire il pres-
sostato.

Trafilamento olio interno del cilindro posteriore.

Sostituire il cilindro posteriore.

Effettuare la ricarica dell’impianto.

SI

SI

NO

NO

SI

Bassa pressione olio nel circuito del terzo asse.

5

SPIA BASSA PRESSIONE OLIO

IMPIANTO IDRAULICO

TERZO ASSE ACCESA

Funzionamento anomalo del trasmettitore.

Funzionamento anomalo del cablaggio.

SI

SI

NO

NO

SI

Spia bruciata.
(Verificare con “test spia”)

6

Sostituire il trasmettitore.

Controllare il cablaggio sostituendo i componenti in
avaria.

Sostituire la spia.

SPIA BASSA PRESSIONE OLIO

IMPIANTO IDRAULICO DEL TERZO

ASSE SPENTA NONOSTANTE L’AVARIA

S

TRALIS

AT/AD

98

ASSALE AGGIUNTO POSTERIORE STERZANTE A SOLLEVAMENTO PNEUMATICO 57080/DI (N 8072)

Base — Giugno 2004

Print 603.93.333

COPPIE DI SERRAGGIO (Tiranteria sterzo e dispositivo di sollevamento)

PARTICOLARE

COPPIA

Nm

(kgm)

Dado fissaggio testa a snodo cilindro operatore e cilindro di centraggio

300

(30)

Dado a corona per tiranteria sterzo

250

(25)

Dado per vite fissaggio molla ad aria

92

± 9

(9,2

± 0,9)

Dado fissaggio lama di supporto molla ad aria al telaio

146,5

± 14,5

(14,7

± 1,5)

Dado per vite fissaggio supporto all’assale posteriore

92

± 9

(9,2

± 0,9)

Dado per vite fissaggio piastra al supporto

92

± 9

(9,2

± 0,9)

Molla ad aria del sollevatore danneggiata.

Sostituire la molla ad aria.

Anomalia dei componenti meccanici.

Sostituire i componenti meccanici inefficienti.

Chiudere o sostituire i raccordi allentati o danneggiati.
Sostituire le tubazioni rotte o danneggiate.

NO

NO

SI

SI

NO

Perdite o rottura delle tubazioni dell’impianto pneu-
matico.

7

IL TERZO ASSE NON SI SOLLEVA O

NON SI ABBASSA O NON EFFETTUA

L’AUSILIO ALLO SPUNTO

NO

SI

Anomalie sull’impianto elettrico.

- Lettura memoria guasti.

- Lettura parametri dei sensori di pressione.

- Controllo cablaggio.

- Sostituire i particolari inefficienti.

ASSALE AGGIUNTO POSTERIORE STERZANTE A SOLLEVAMENTO PNEUMATICO 57080/DI (N 8072)

99

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

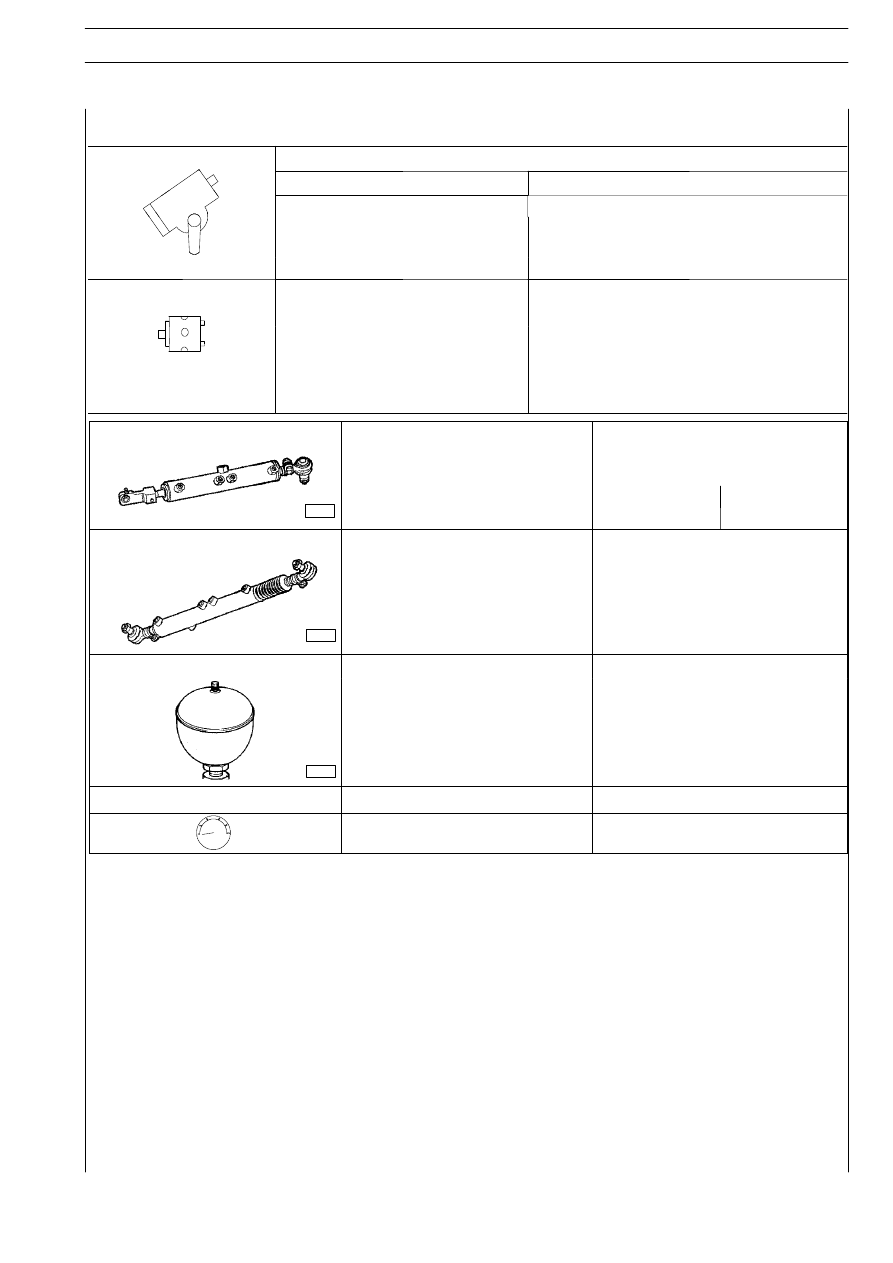

CARATTERISTICHE E DATI
Impianto idraulico sterzo e terzo asse

Idroguida

ZF 8098 a circolazione di sfere con valvola di limitazione della pressione incorporata

Pressione di esercizio variabile

150 + 15 bar

centro guida

22,2:1

Rapporto di riduzione
variabile

massima sterzata

26,2:1

Pompa servosterzo

Tipo

N

o

di giri minimo

Giri/min

ZF

500

N

o

di giri minimo

Giri/min

∽ 500

N

o

di giri massimo

Giri/min

∽ 3500

N di giri massimo

Giri/min

Pressione massima

3500

Pressione massima
(senza valvola di limitazione)

bar

165

(

)

Portata (regolata)

dm

3

/min

20

Cilindro operatore

Corsa utile

90 mm

Corsa utile

90 mm

49086

Lunghezza fra gli interassi in posizione
di marcia rettilinea

890

± 1 mm

786 mm

Cilindro di centraggio

Corsa utile

180 mm

49086

Lunghezza fra gli interassi in posizione
di marcia rettilinea

1000 mm

Accumulatore idraulico

38948

Pressione precarico azoto

8,5

± 1 bar

Olio Tutela GI/A

Quantità

4

÷5 litri

bar

Pressione del circuito
(in marcia rettilinea)

12 +1 bar
