Regolare il fine corsa del perno (2) operando come segue:

- svitare la vite (1);

- introdurre nel cilindro (3) aria compressa alla pressione

di 6 bar;

- avvitare la vite (1) fino a portarla a contatto del perno (2);

- avvitare ulteriormente la vite (1) di 1/4

÷ 1/2 giro e chiu-

dere il dado di bloccaggio (4);

- con l’attrezzo 99370317 bloccare la rotazione della flangia

e serrare il dado di fissaggio (1, Figura 56) alla coppia
prescritta.

77233

Il pacco degli spessori dev’essere costituito da alme-
no tre spessori ed il più spesso dev’essere posiziona-
to al centro del pacco.
Gli spessori di registro sono forniti di ricambio nelle
seguenti misure: 0,076 — 0,127 — 0,254 mm.

Figura 56

Montare un nuovo filtro olio (5), applicare il riparo (4) e fissar-
lo, unitamente al supporto (3), alla scatola differenziale me-
diante le viti (2).
Con un comparatore a base magnetica controllare il giuoco
assiale dei cuscinetti albero entrata moto (1) che deve risultare
di 0,05

÷ 0,20 mm.

Riscontrando un valore diverso, sostituire gli spessori del pac-
co montato in precedenza con altri di dimensione adeguata.

36368

Registrazione fine corsa perno di comando
bloccaggio differenziale—ripartitore

Figura 57

77234

77236

77235

Figura 58

Figura 59

Figura 60

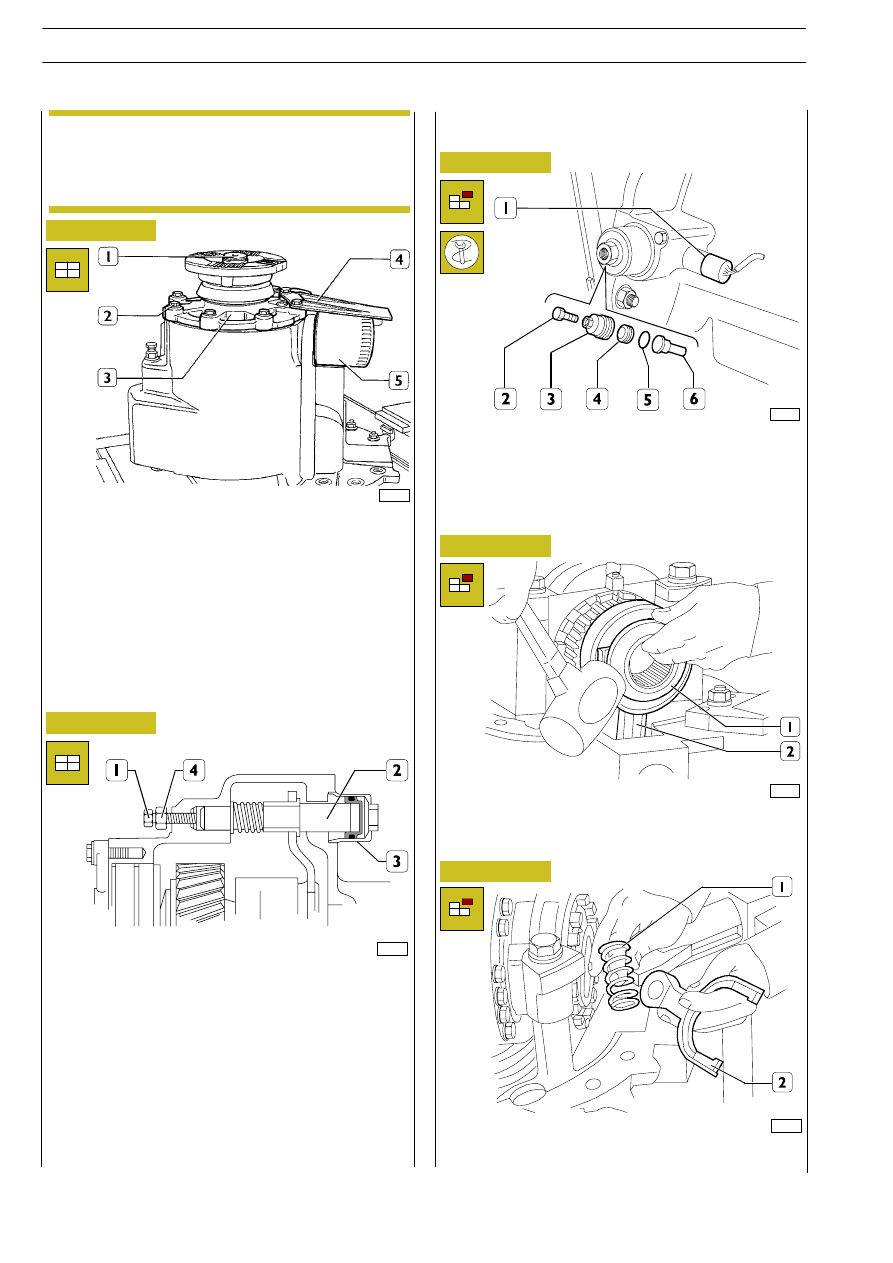

Togliere

l’iinterruttore

(1)

di

segnalazione bloccaggio

differenziale, svitare la vite (2) inserimento manuale blocco
differenziale, il cilindro (3) completo di pistoncino (4) e anello
ditenuta (5) e sfilare l’alberino (6).
Mediante punzone espellere dal cilindro (3) il pistoncino (4).

Sbloccare il manicotto (1) con un mantello in gomma e
rimuoverlo dalla forcella (2).

Rimuovere la molla (1) e la forcella (2) dall’interno della scatola
differenziale.

NOTA

132

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

526210

RIPARAZIONE DIFFERENZIALE
PRINCIPALE — SMONTAGGIO
SCATOLA DIFFERENZIALE

36373

36374

36349

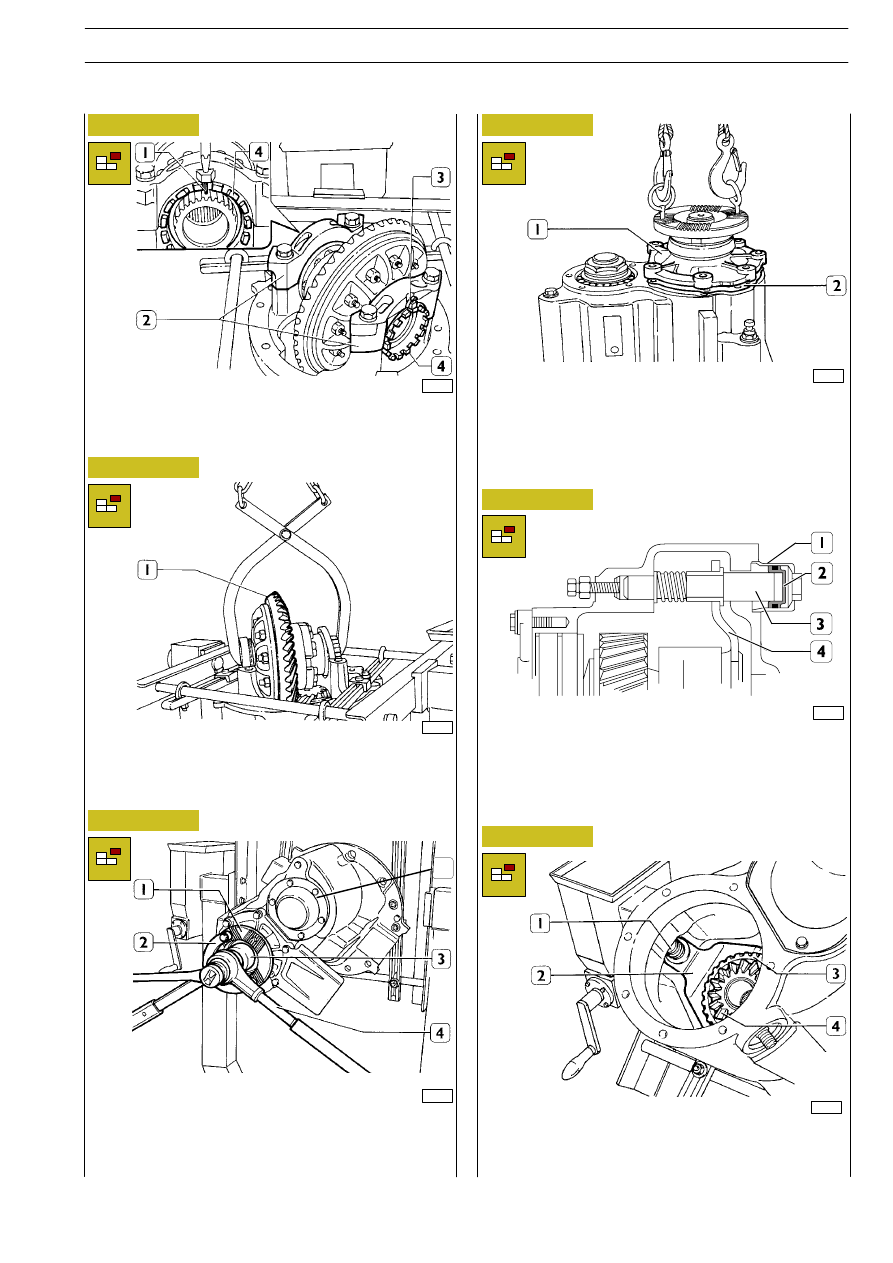

Togliere la copiglia (3) e la spina elastica (1); smontare i cappelli
(2) e le ghiere (4) di registro giuoco cuscinetti.

Mediante apposito gancio estrarre la scatola ruotismi (1) com-
pleta di corona conica e cuscinetti di supporto.

5

Bloccare la rotazione della flangia (1) mediante attrezzo
99370317 (2); con chiave 99355088 (3) e moltiplicatore (4)
allentare il dado ritegno flangia (1).
Togliere il coperchio (5).

40678

77231

36352

Smontare il cilindro (1) completo di stantuffo (2) bloccaggio
differenziale—ripartitore e sfilare il perno (3) di comando
forcella (4).

Sfilare il perno di comando (6, Figura 58).
Togliere la molla (1) e smontare: la forcella (2), il manicotto
(3), e l’ingranaggio planetario posteriore (4).

Togliere i dadi di fissaggio supporto (1) alla scatola differenziale
ed estrarlo dalla medesima completo di albero d’entrata,
pompa olio, ingranaggio e differenziale—ripartitore.
Togliere gli spessori di registro (2).

Figura 61

Figura 62

Figura 63

Figura 64

Figura 65

Figura 66

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

133

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

77238

36380

Figura 67

Figura 68

Figura 69

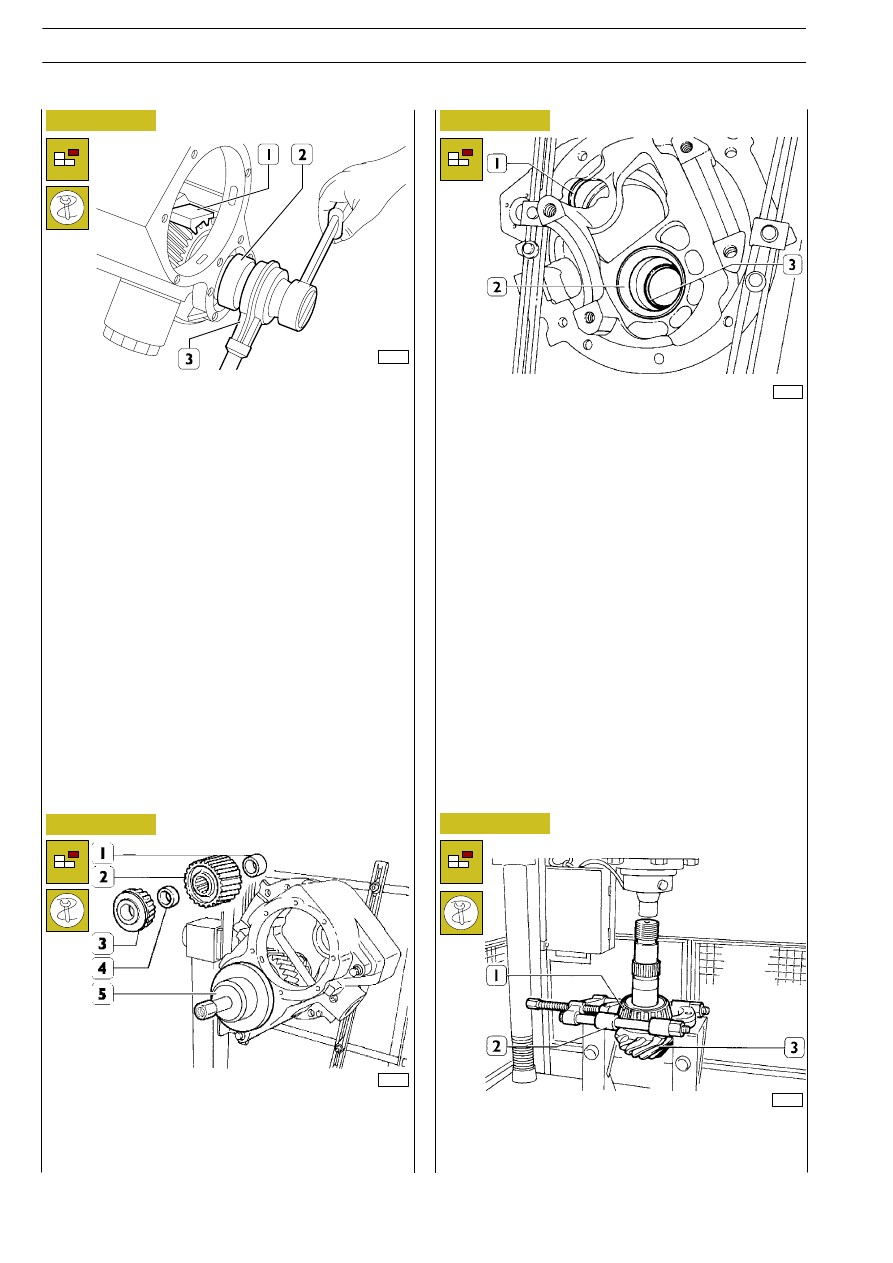

Applicare alla scatola un’apposito estrattore S.P. 2346, (5) e
sfilare il pignone dai particolari: distanziale (1), ingranaggio (2),
distanziale (3) e cuscinetto (4).
Togliere qundi i sopraccitati particolari dalla scatola.

Mediante idoneo battitoio smontare gli anelli esterni (1, 2 e 3)
dei cuscinetti di supporto scatola.

Bloccare la rotazione del pignone conico con l’attrezzo S.P.
2373 (1); con chiave 99344069 (2) e moltiplicatore (3)
togliere il dado di ritegno cuscinetti al pignone conico e la
sottostante rondella.

77237

Figura 70

36381

Applicare sotto il cuscinetto a rulli conici (1) l’attrezzo
99348001 (2) e mediante pressa estrarlo dal pignone conico
(3).

134

PONTI IN TANDEM (INTERMEDIO) ARVINMERITOR RP 160 E (R 2478)

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

77240

Figura 71

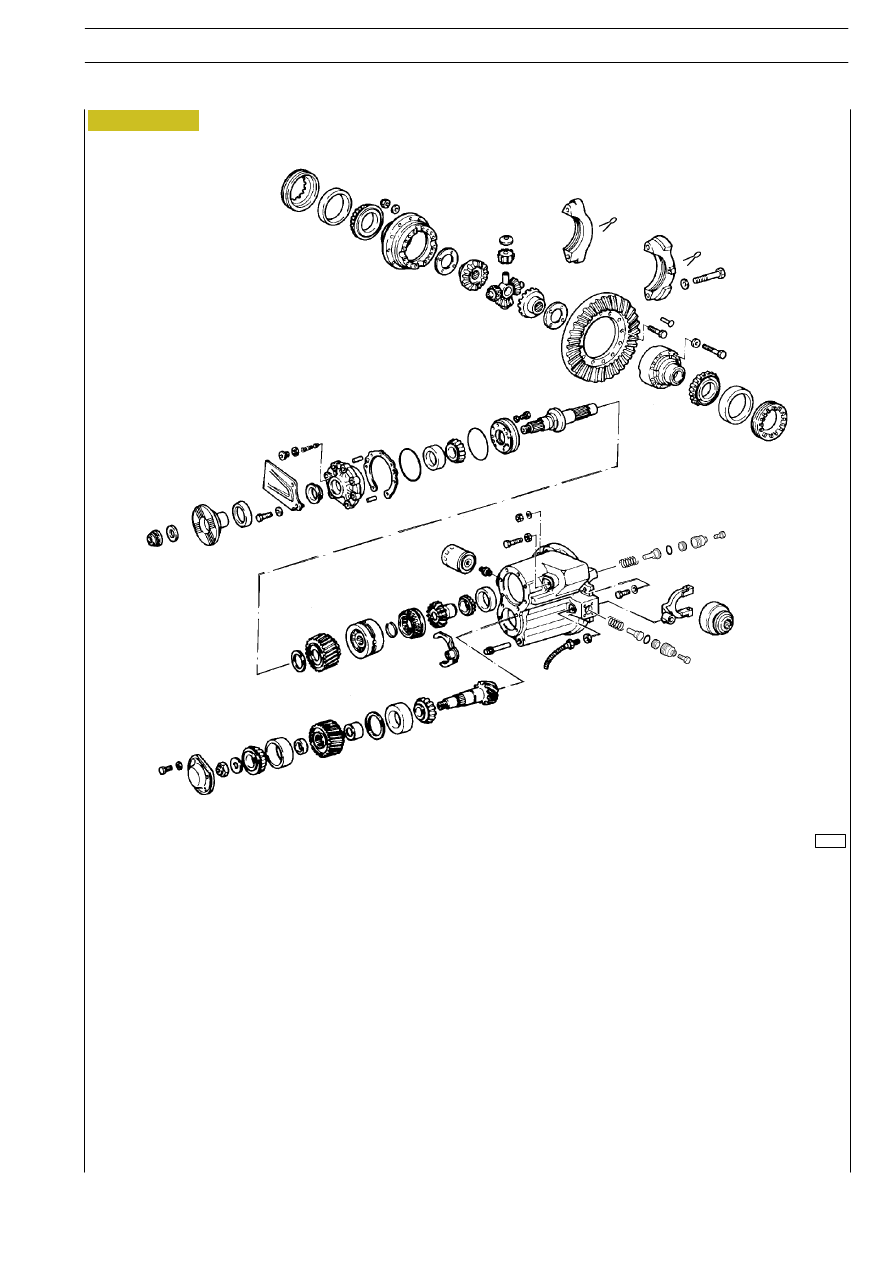

PARTICOLARI COMPONENTI IL DIFFERENZIALE INTERMEDIO — RIPARTITORE
