Iveco Stralis AT/AD. Manuale - parte 187

39679

39681

39680

39682

39683

Figura 68

Figura 69

Figura 70

Figura 71

Figura 72

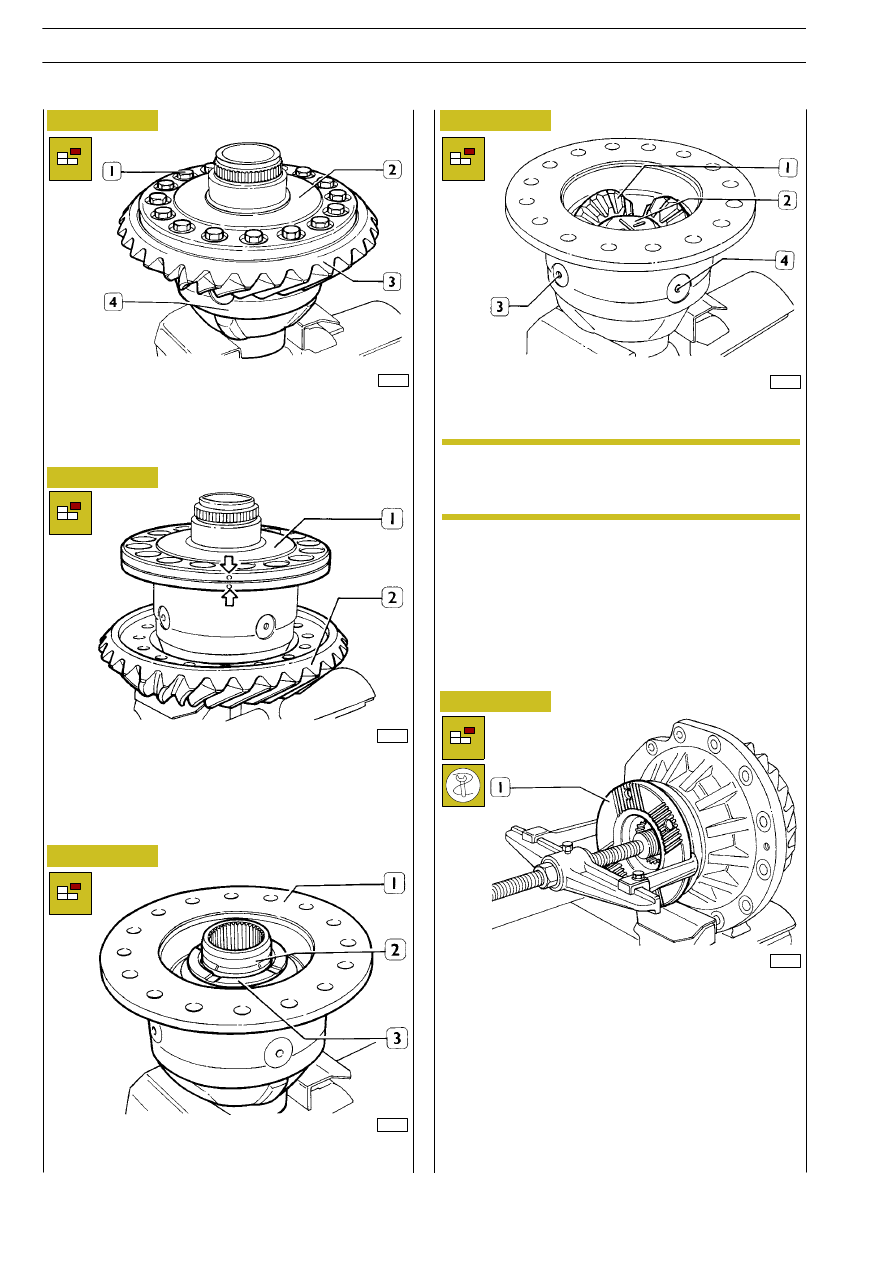

Svitare e togliere le viti (1) di fissaggio corona conica (3) e
coperchio (2) alla semiscatola (4).

Contrassegnare il coperchio e la scatola ruotismi (

⇒ ⇐).

Togliere il coperchio (1) scatola ruotismi e disimpegnare la
corona conica (2).

Togliere dalla scatola ruotismi (1), il planetario (2) completo
di rondella di spallamento (3).

Sfilare, mediante un battitoio generico, prima il perno lungo
(4) e quindi i due perni corti (3).

Togliere la crociera (2) ed i 4 satelliti (1) con le relative ron-
delle di spallamento.
Togliere il planetario completo di rondella di spallamento.

Togliere il dado di ritegno precedentemente allentato e la flan-
gia attacco trasmissione (1).
Nel caso l’estrazione della flangia risultasse difficoltosa usare
un estrattore universale.

L’esatta posizione dei perni è segnata sul corpo cro-
ciera (2) da una striscia lunga per il perno lungo e da
due strisce corte per i perni corti.

Smontaggio supporto per pignone conico

NOTA

88

PONTE POSTERIORE 451391

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

39684

39686

39685

39687

39688

39689

Figura 73

Figura 74

Figura 75

Figura 76

Figura 77

Figura 78

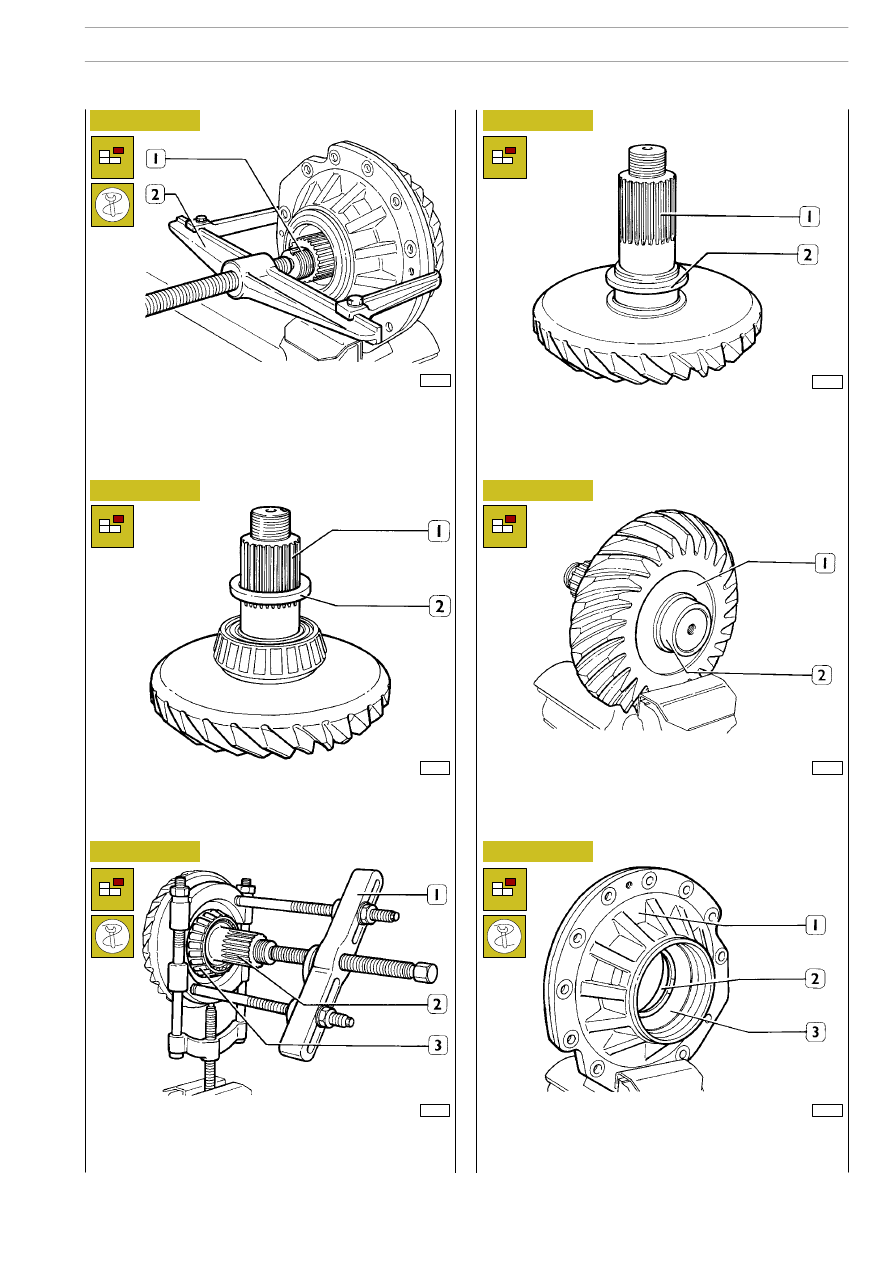

Espellere dal supporto il pignone conico (1) completo di cusci-
netto intermediov ed anelli di registro. Tale operazione è con-
sigliabile sotto pressa; nel caso non fosse possibile agire
mediante un estrattore (2).

Togliere dal pignone conico (1) l’anello di registro (2) cusci-
netto.

Usando un estrattore universale 99348001 (1) estrarre dal
pignone conico (2) il cuscinetto intermedio (3) a rulli conici.

Sfilare dal pignone conico (1) l’anello di registro (2) posiziona-
mento pignone.

Estrarre dal pignone conico (1) l’anello interno (2) per cusci-
netto posteriore a rulli cilindrici, operazione distruttiva.

Mediante un battitoio generico espellere dal supporto (1) gli
anelli esterni (3 e 2) per cuscinetti anteriore ed intermedio.

PONTE POSTERIORE 451391

89

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Pulire accuratamente i singoli pezzi componenti il differenziale.
Lubrificare i cuscinetti e far ruotare liberamente la gabbia por-
ta—rulli, la rotazione deve essere regolare e non presenta indu-
rimenti.

CONTROLLO DEI PARTICOLARI
COMPONENTI IL DIFFERENZIALE

Pulire accuratamente tutte le filettature onde otte-
nere delle registrazioni esatte e delle coppie di ser-
raggio precise.

Controllare che il tratto scanalato per il calettamento della
flangia sul pignone non presenti usura eccessive nel quale caso
sostituire il pignone.

!

Qualora si dovesse sostituire la corona o il pignone
è necessario sostituire entrambi in quanto i particolari
vengono forniti accoppiati.

NOTA

90

PONTE POSTERIORE 451391

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

39690

39692

39691

39693

39694

39695

Figura 79

Figura 80

Figura 81

Figura 82

Figura 83

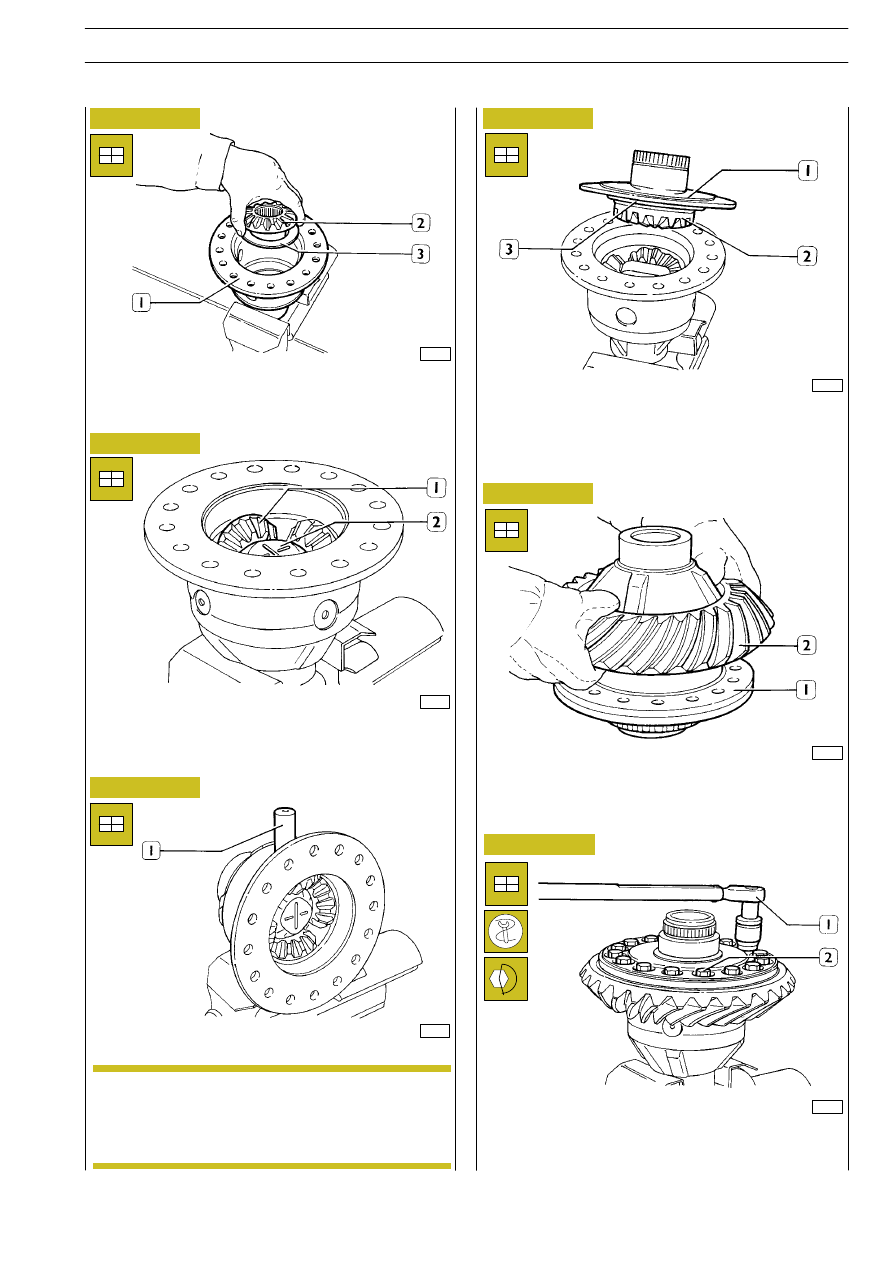

Serrare la scatola ruotismi (1) in morsa e posizionare il planeta-
rio (2) completo di rondella di spallamento (3) nella propria
sede.

Posizionare i 4 satelliti (1) completi di rondelle di spallamento
ed inserire correttamente la crociera (2).

Inserire il perno lungo (1) ed i due perni corti.

Posizionare il planetario (2) completo di rondella di spalla-
mento (3) sugli ingranaggi satelliti.
Montare il coperchio (1) sulla scatola facendo coincidere i
segni praticati all’atto dello smontaggio.

Riscaldare mediante phon la corona conica (2) a circa 80

°C,

montarla nella propria sede sulla scatola ruotismi (1) e bloc-
carla subito mediante due viti fissaggio.

Introdurre le rimanenti viti (2) di fissaggio e serrarle mediante
chiave dinamometrica (1), alla coppia di 300

± 10 Nm (30 ±

1).

Per primo deve essere inserito il perno lungo (pas-
sante).
L’esatta posizione dei perni è segnata sul corpo cro-
ciera da una striscia lunga per il perno lungo e da due
strisce corte per i perni corti.

Figura 84

NOTA

PONTE POSTERIORE 451391

91

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

Montaggio scatola ruotismi
