49216

Con appropriato attrezzo calettare l’anello distanziale (5,
Figura 20) e controllare vi sia una distanza di 0

÷ 0,145 mm

tra il lato esterno mozzo ruota e il lato distanziale, effettuando
due controlli a 180

°.

Bloccare la rotazione del mozzo ruota mediante l’attrezzo di
ritegno 99370317 (7).
Montare il tamburo (1) sul mozzo ruota (6) e fissarlo con le
viti (2) alla coppia prescritta.
Spalmare con sigillante IVECO 1905685 (LOCTITE 14780)
le superfici di contatto tra la flangia del semialbero e il mozzo
ruota.
Avvitare le viti (3) di fissaggio semialbero (5) al mozzo ruota
(6) e serrarle mediante chiave dinamometrica (4) alla coppia
prescritta.
Al termine delle operazioni ripristinare, nella scatola ponte,
il livello dell’olio.

49213A

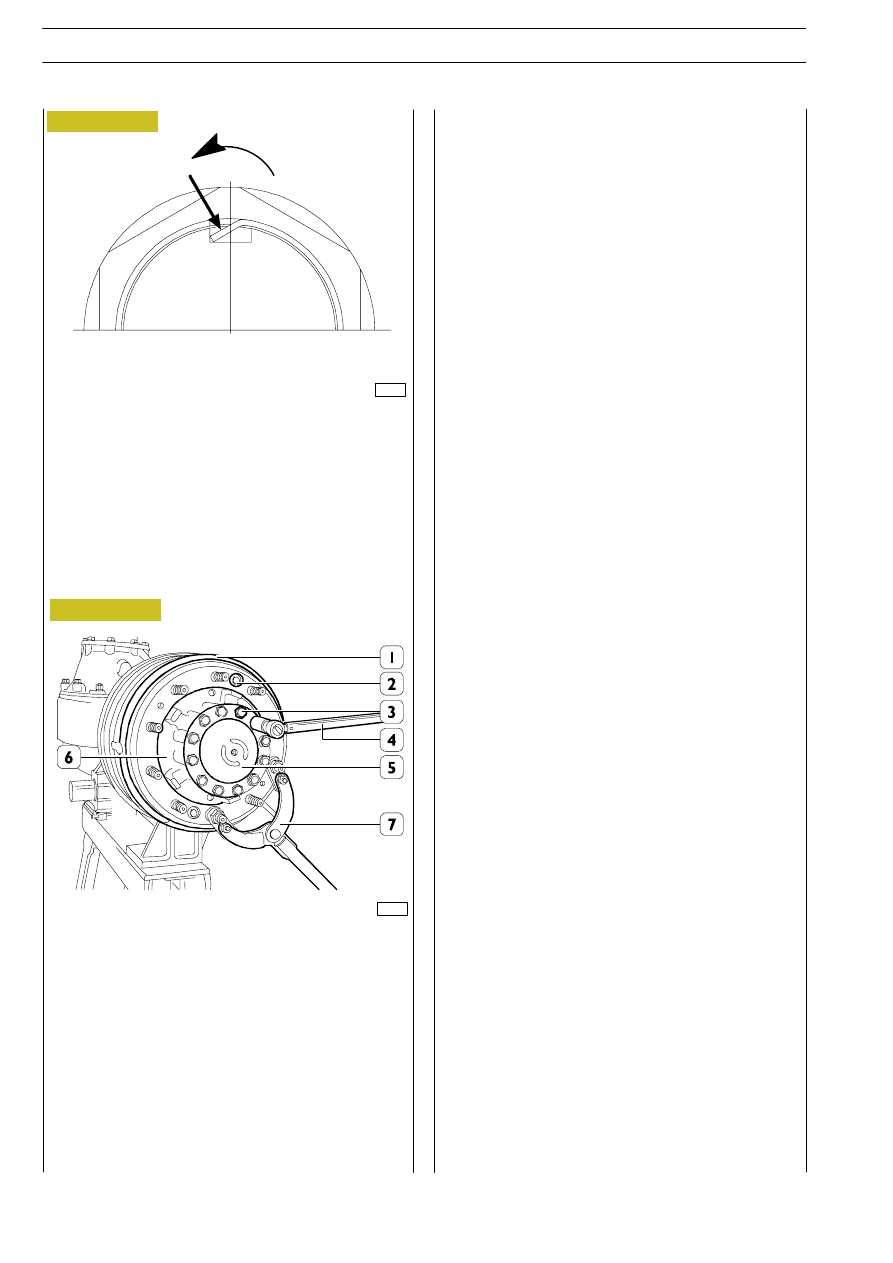

A serraggio ultimato con apposito attrezzo eseguire l’intaglio
e la piegatura antisvitamento della ghiera (Figura 18), come
indicato.

La freccia indica il senso di svitamento della ghiera.

Figura 18

Figura 19

60

PONTE POSTERIORE ARVINMERITOR MS 13—175

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

49217A

49218

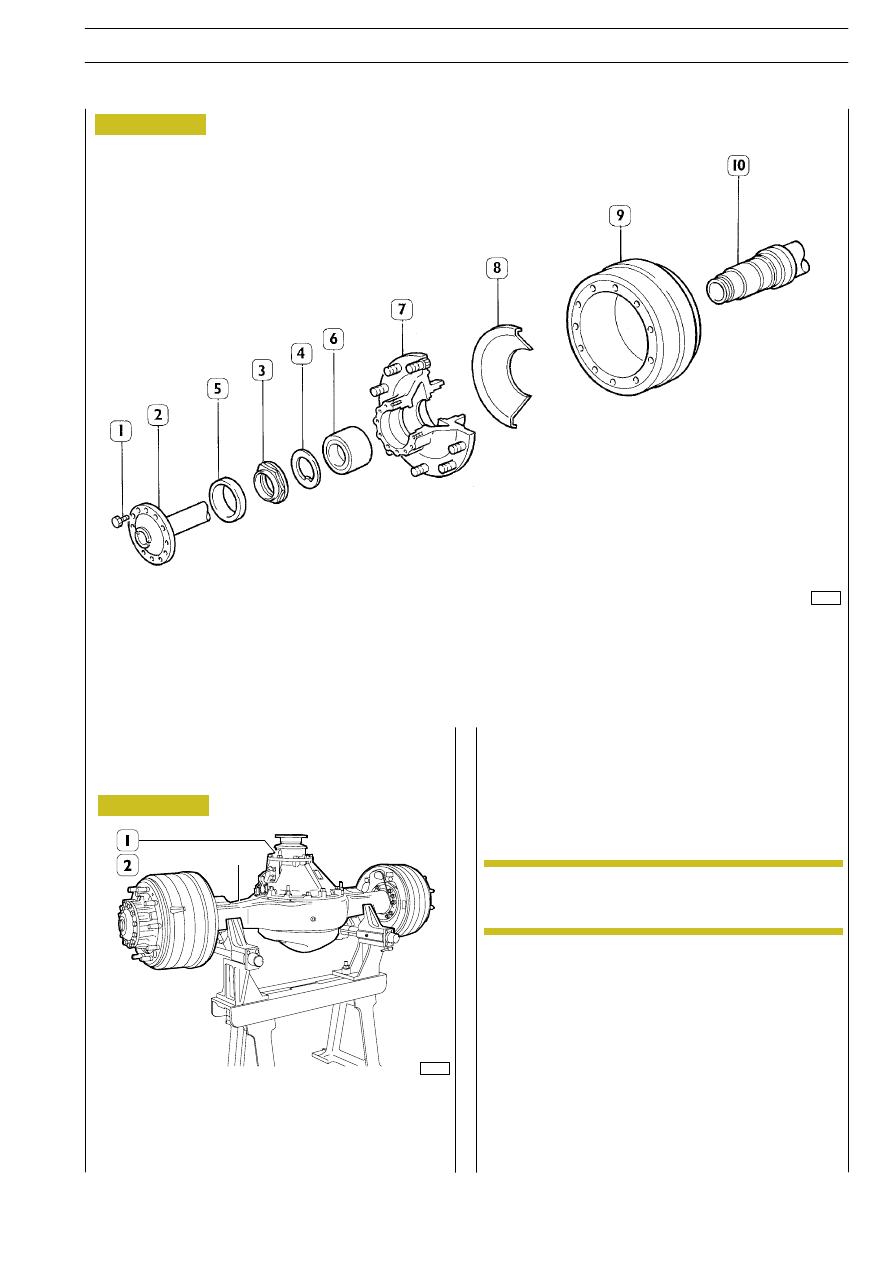

PARTICOLARI COMPONENTI IL MOZZO RUOTA

1. Vite — 2. Semialbero — 3. Ghiera — 4. Anello di sicurezza — 5. Anello distanziale — 6. Cuscinetto — 7. Mozzo ruota —

8. Coppa raccogliolio — 9. Tamburo freno — 10. Canotto ponte.

526210

STACCO E RIATTACCO
DIFFERENZIALE (con ponte su ca-
valletto 99322215)

Stacco

Sfilare i semialberi come descritto a pag. 57, svitare le viti di
fissaggio scatola differenziale (1), avvitare negli appositi fori fi-
lettati tre viti, che in questa fase fungono da estrattori, e sfilare
il differenziale dalla scatola ponte (2).

Controllo scatola ponte

È necessario verificare l’allineamento della scatola ponte, in
quanto eventuali deformazioni generano anormali sollecita-
zioni e rendono il complessivo rumoroso.

Per eseguire i controlli sulla scatola ponte è neces-
sario eseguire lo smontaggio dei mozzi ruota.

Figura 20

Figura 21

NOTA

PONTE POSTERIORE ARVINMERITOR MS 13—175

61

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

62

PONTE POSTERIORE ARVINMERITOR MS 13—175

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

PONTE POSTERIORE 451391

63

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

5250

Ponte posteriore 451391 (R 8284)

Pagina

DESCRIZIONE

65

. . . . . . . . . . . . . . . . . . . . . . . . . .

CARATTERISTICHE E DATI

66

. . . . . . . . . . . . . . . .

COPPIE DI SERRAGGIO

67

. . . . . . . . . . . . . . . . . .

ATTREZZATURA

69

. . . . . . . . . . . . . . . . . . . . . . . .

REVISIONE COMPLESSIVO PONTE

POSTERIORE

75

. . . . . . . . . . . . . . . . . . . . . . . . .

-

Smontaggio

75

. . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Smontaggio riduttore epicicloidale

75

. . . . . . . . . .

-

Smontaggio mozzi ruote

76

. . . . . . . . . . . . . . . . .

CONTROLLO DEI PARTICOLARI COMPONENTI

MOZZI RUOTE ED I RIDUTTORI EPICICLOIDALI

78

MONTAGGIO MOZZI RUOTE

79

. . . . . . . . . . . . .

-

Montaggio riduttore epicicloidale

81

. . . . . . . . . . .

STACCO E RIATTACCO DIFFERENZIALE

84

. . . .

RIPARAZIONE DIFFERENZIALE

86

. . . . . . . . . . . .

-

Smontaggio

86

. . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Smontaggio scatola ruotismi

87

. . . . . . . . . . . . . . .

-

Smontaggio supporto per pignone conico

88

. . . .

CONTROLLO DEI PARTICOLARI COMPONENTI

IL DIFFERENZIALE

90

. . . . . . . . . . . . . . . . . . . . .

-

Montaggio scatola ruotismi

91

. . . . . . . . . . . . . . .

-

Montaggio supporto per pignone conico

92

. . . . .

-

Procedura per la determinazione dello spessore
dell’anello di registro coppia di rotolamento
pignone conico

92

. . . . . . . . . . . . . . . . . . . . . . . .

-

Montaggio scatola differenziale

94

. . . . . . . . . . . . .

-

Registrazione coppia rotolamento cuscinetti
scatola ruotismi

95

. . . . . . . . . . . . . . . . . . . . . . . .
