38825

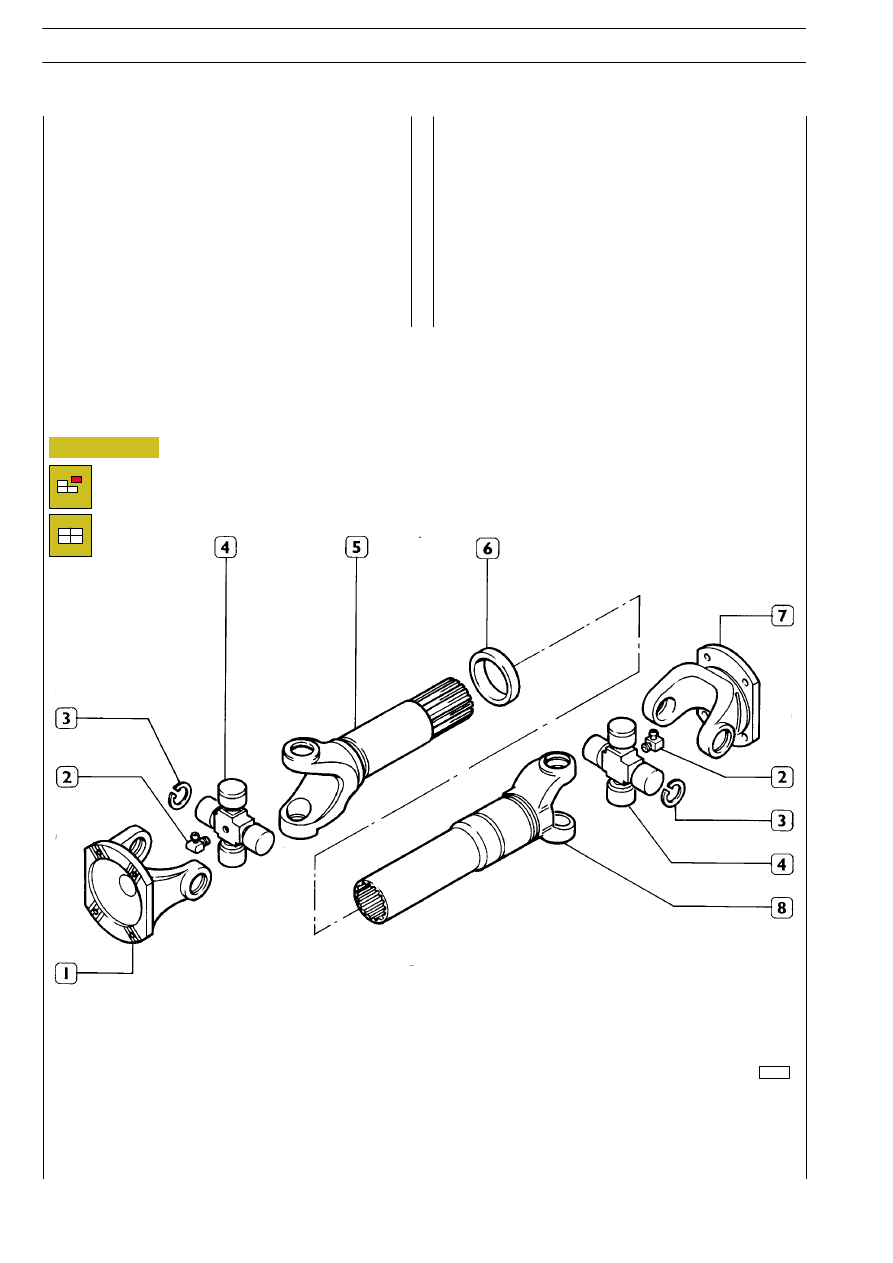

PARTICOLARI COMPONENTI L’ALBERO DI TRASMISSIONE SCORREVOLE

1. Flangia a forcella anteriore — 2. Ingrassatore — 3. Anello elastico — 4. Crociera — 5. Semialbero anteriore — 6. Anello di tenuta

(solo per fornitura KLEIN) — 7. Flangia a forcella posteriore — 8. Semialbero posteriore

Figura 7

Mediante chiave specifica togliere la ghiera (6, Figura 6) e sfilare
dall’albero di trasmissione:

- la rondella (7);

- la flangia posteriore (8);

- il supporto (9).

Per il montaggio invertire le operazioni descritte per lo smon-
taggio.

Mediante pinza estrarre l’anello di sicurezza (3, Figura 7).
Battere con un martello sulla flangia della forcella (1) finché il
cuscinetto non fuoriesce parzialmente dalla sede, cioè sino a
che la crociera (4) non va ad interferire con la forcella stessa;
capovolgere il particolare e ripetere l’operazione.
Estrarre, manualmente, uno dei due cuscinetti, togliere la for-
cella (1) e, con un punzone, sfilare l’altro cuscinetto.
Con lo stesso procedimento estrarre i cuscinetti dall’altra for-
cella e liberare la crociera (4).
Per il montaggio invertire le operazioni descritte per lo smon-
taggio.

SMONTAGGIO E MONTAGGIO DEI GIUNTI
CARDANICI

SMONTAGGIO E MONTAGGIO DEL
SUPPORTO

12

ALBERI DI TRASMISSIONE

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

PONTI

1

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

SEZIONE 7

5250 Ponti

Pagina

DIAGNOSTICA

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

STACCO—RIATTACCO PONTE POSTERIORE

5

. . . . .

-

Stacco

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Riattacco

5

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

STACCO—RIATTACCO DEL DIFFERENZIALE

CON PONTE SU VEICOLO

6

. . . . . . . . . . . . .

-

Stacco

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

-

Riattacco

6

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

PONTE POSTERIORE ARVINMERITOR MS 13—175

CON FRENI A DISCO

7

. . . . . . . . . . . . . . . . . .

PONTE POSTERIORE ARVINMERITOR MS 13—175

CON FRENI A TAMBURO

43

. . . . . . . . . . . . . .

PONTE POSTERIORE 451391

63

. . . . . . . . . . . . . .

PONTI IN TANDEM ARVINMERITOR RT 160 E/1

99

-

RP 160 E (R 2478) (INTERMEDIO)

101

. . . . . . . .

-

RR 167 E (R 0878) (POSTERIORE)

151

. . . . . . . .

2

PONTI

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

NO

Insufficiente lubrificazione.

Controllare che non esistano perdite dalle guarnizioni
o dalla scatola ponte e ripristinare il livello.

Cuscinetti mozzi ruote inefficienti.

Procedere allo smontaggio del mozzo ed alle sostitu-
zioni necessarie.

Cuscinetti mozzi ruote sregistrati.

Effettuare la registrazione dei cuscinetti.

Scalanature di accoppiamento dei semialberi con gli
ingranaggi solari dei ruotismi epicicloidali usurate.

Revisionare e sostituire i particolari usurati o danneggiati.

Insufficiente livello dell’olio lubrificante.

Controllare che non esistano perdite dalle guarnizioni
o dalla scatola ponte e ripristinare il livello.

Scanalature d’accoppiamento dei semialberi con gli
ingranaggi planetari del differenziale danneggiate.

Revisionare il ponte e sostituire i particolari usurati o
danneggiati.

Principali anomalie di funzionamento del ponte:
1 — Rumorosità mozzi ruote;
2 — Rumorosità;
3 — Rumorosità al rilascio;
4 — Rumorosità sul tiro;
5 — Rumorosità in curva.

1

SI

NO

NO

NO

SI

SI

SI

SI

SI

RUMOROSITÀ MOZZI RUOTE

2

RUMOROSITÀ

(continua)
