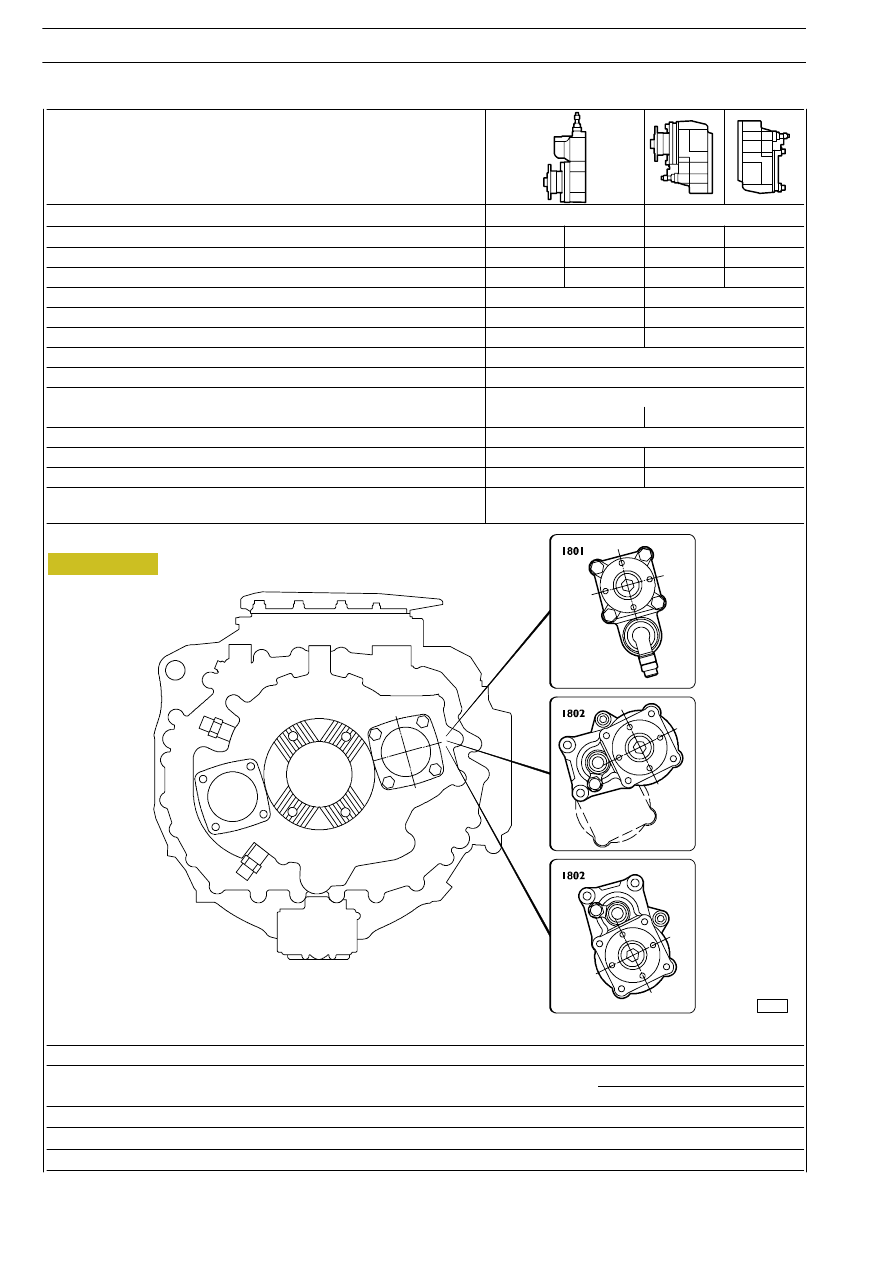

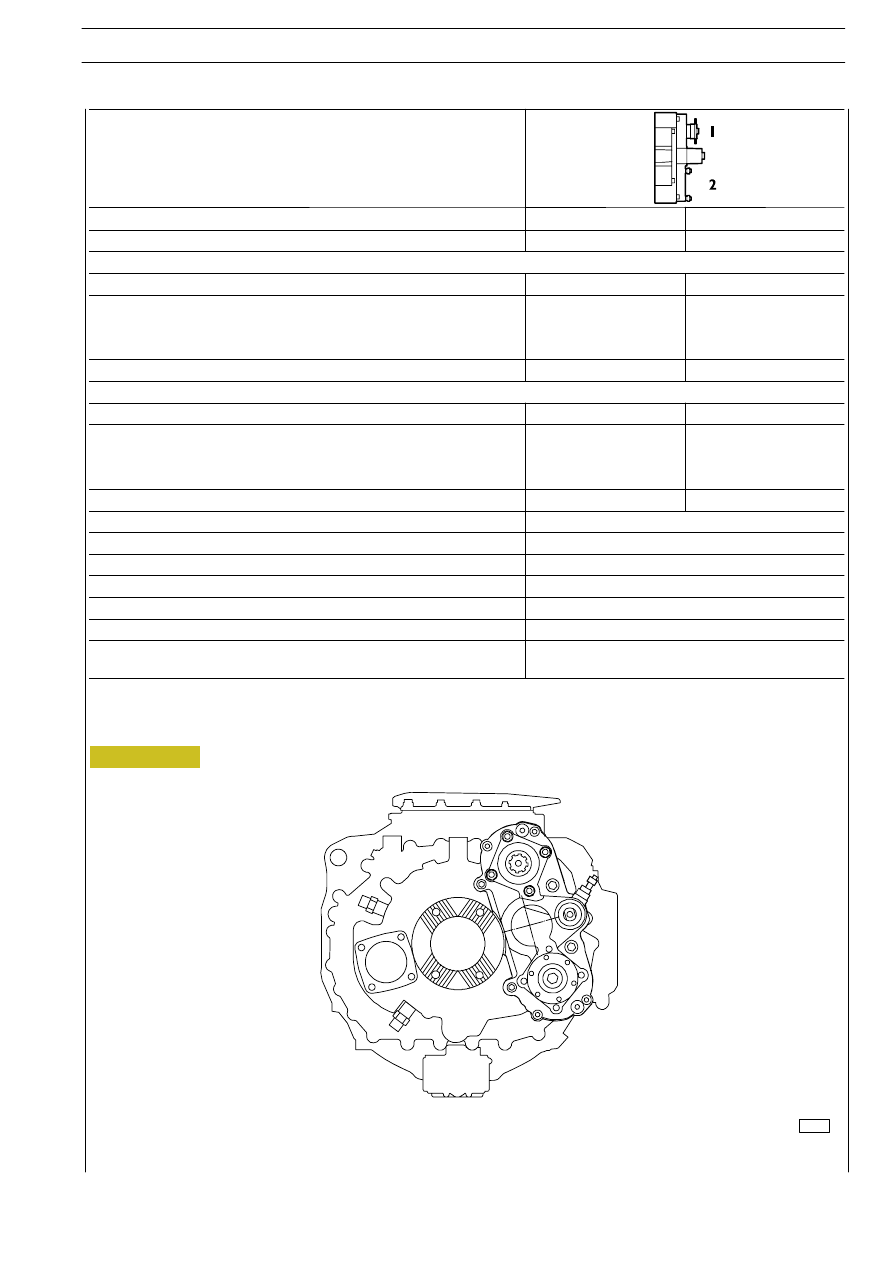

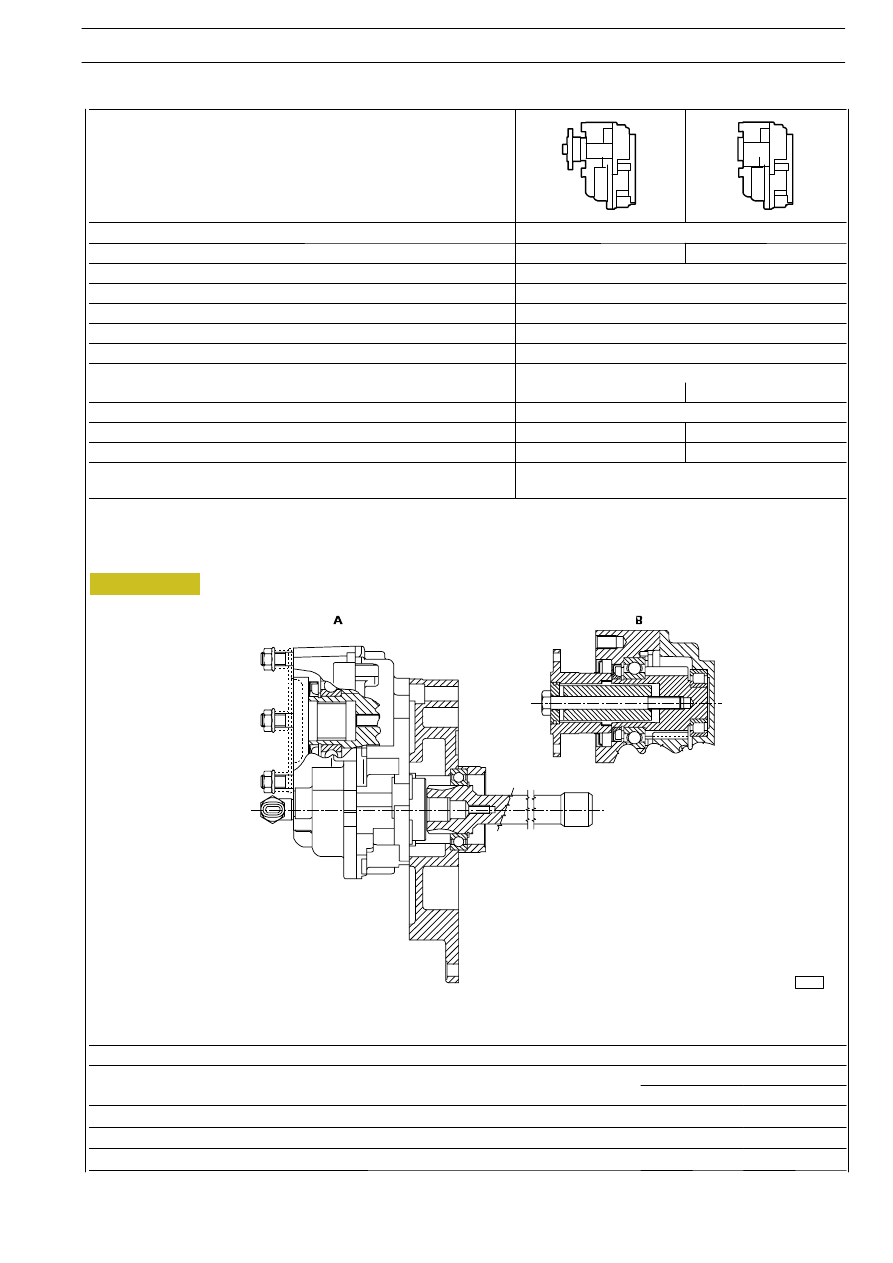

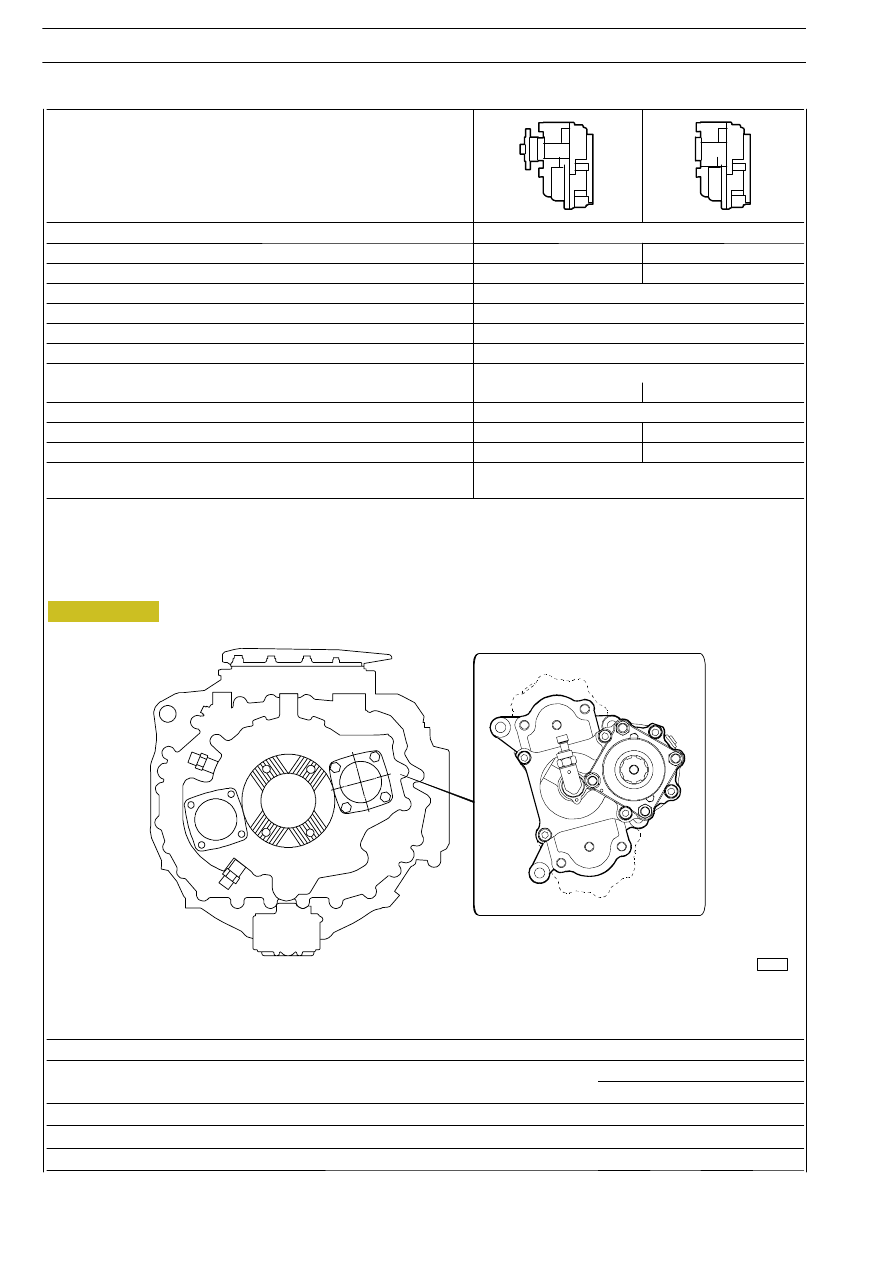

Figura 18 48972 SCHEMA APPLICAZIONE PRESE DI FORZA AL CAMBIO DI VELOCITÀ 270 PRESE DI FORZA S TRALIS AT/AD Base — Giugno 2004 Print 603.93.333 CARATTERISTICHE E DATI PRESE DI FORZA HIDROCAR Per cambi di velocità: TIPO 1801 1802 N ° di ordinazione 8851460 8851463 8851467 8851470 - ZF 12 AS 2301 • • - ZF 12 AS 2301 con Intarder • • Rapporto di trasmissione 0,82/0,76 1,06/0,98 Rapporto 1 n ° giri uscita PTO/n° giri ingresso P.T.O. 1 1,3 Coppia nominale all’uscita PTO a 1500 giri/min Nm 1000 295 Durata prevista alla coppia nominale e a 1500 giri/minuti in uscita ore 500 Senso di rotazione contrario al senso del motore Tipo uscita moto (senso di marcia veicolo) posteriore con flangia con attacco pompa Comando pneumatico Peso kg 4,7 8 Peso applicato sul baricentro N 47 80 Applicazione all’albero secondario sulla parte laterale del cambio di velocità P.T.O. = PRESA DI FORZA COPPIE DI SERRAGGIO PARTICOLARE COPPIA PARTICOLARE Nm kgm Dado fissaggio pompa olio 85 ±5% 8,5 ±5% Vite fissaggio flangia uscita moto 100 ±5% 10 ±5% Viti M10 fissaggio presa di forza 50 ±2 5 ±0,2 |
