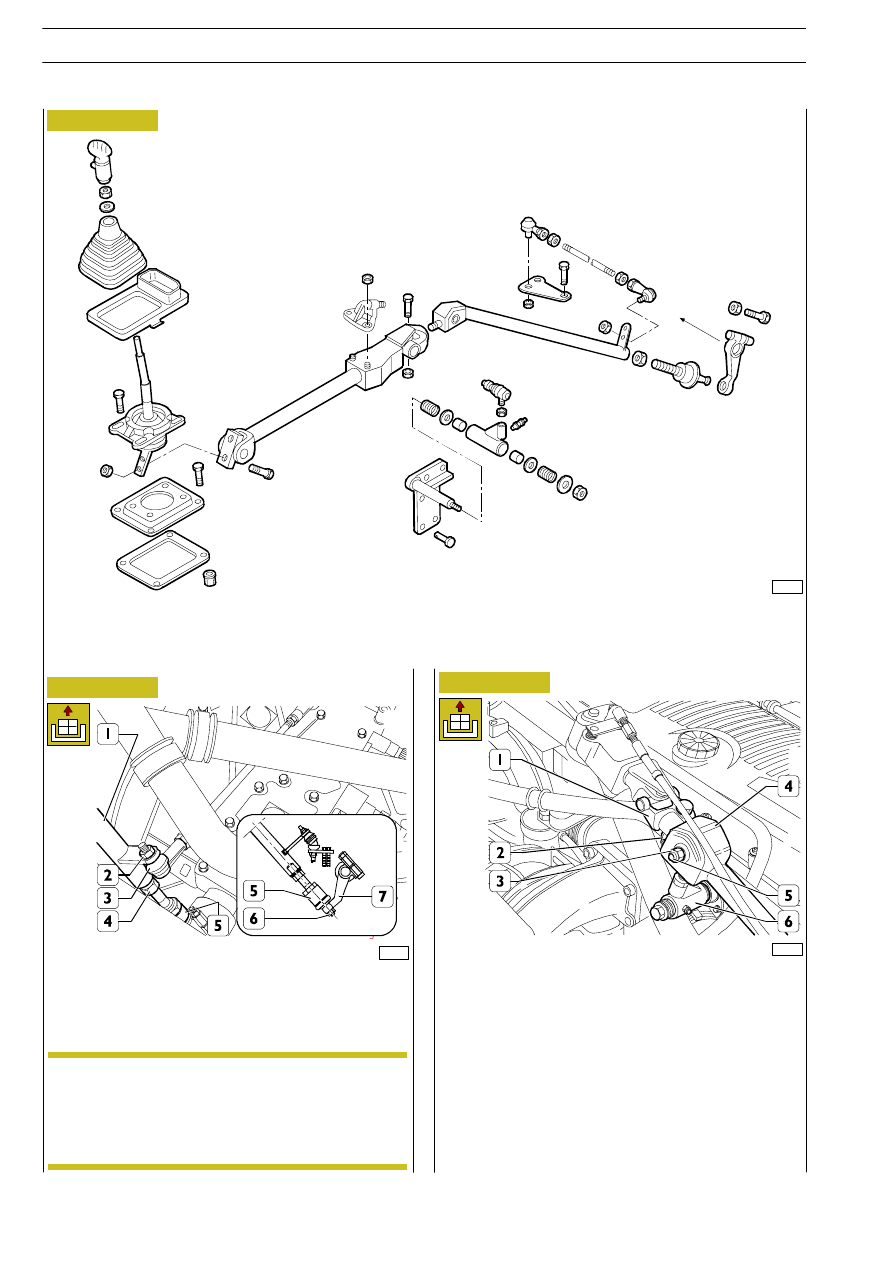

Figura 2

Rimuovere il dado (2) e scollegare la testa a snodo (3) dal
tirante longitudinale (1).
Scollegare la testa a snodo (3) dalla leva (4).
Rimuovere il dado (6) e scollegare lo snodo sferico (5) dalla
leva (7).

Contrassegnare la posizione di montaggio del giunto carda-
nico (1) sul tirante (4), allentare il dado (2) e sfilare il giunto
cardanico (1) del tirante telescopico dal tirante (4).
Rimuovere il dado (3) di fissaggio perno testa a snodo (5) leva
di rinvio (6).

79133

Figura 3

Figura 4

79135

79134

Dovendo sostituire lo snodo sferico (5) occorre
dopo aver allentato il dado di ritegno (4), annotare
il numero di giri necessari per svitare lo stesso dal
tirante (1) in modo da avvitare il particolare nuovo
con lo stesso numero di giri, questo per evitare di
variare la regolazione del comando cambio.

505021

TIRANTE LONGITUDINALE

Stacco

PARTICOLARI COMPONENTI IL COMANDO CAMBIO

NOTA

242

COMANDO ESTERNO CAMBIO DI VELOCITÀ

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Riattacco

Riattaccare il tirante telescopico invertendo le operazioni
descritte per lo stacco, avendo l’avvertenza di serrare i dadi
o le viti alla coppia prescritta.
Al termine del riattacco ripristinare eventualmente il livello
olio del cilindro ribaltamento cabina.

79136

79137

79138

79139

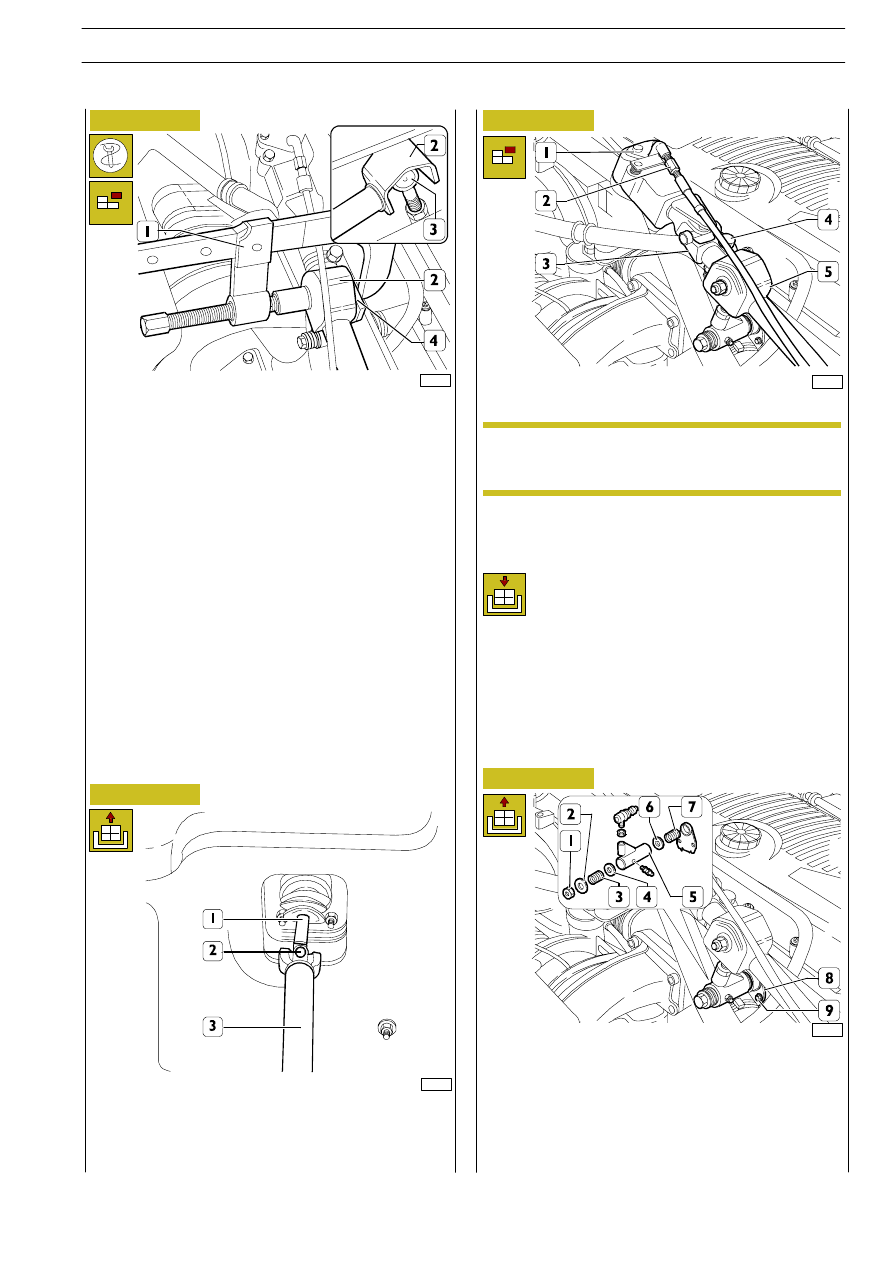

Figura 5

Figura 6

Figura 7

Figura 8

Con strettoio 99341015 (1) e idonea piastra (4) applicati
come illustrato in figura, estrarre la testa a snodo (3) dal
tirante (2) e rimuovere quest’ultimo.

Riattacco

Riattaccare il tirante longitudinale invertendo le operazioni
descritte per lo stacco, avendo l’avvertenza di serrare i dadi
alla coppia prescritta e controllando la regolazione del tirante
come descritto nel capitolo “Regolazione tiranteria comando
cambio”.

505023

TIRANTE TELESCOPICO

Stacco

Rimuovere le viti (2) e scollegare il tirante telescopico (3)
dalla leva (1) comando cambio.

Scollegare dal cilindro (1) la tubazione idraulica (2).

LEVA RINVIO COMANDO CAMBIO

Stacco

Staccare il tirante longitudinale dalla leva di rinvio come
descritto alle figure 3 e 4.
Rimuovere il dado (1) e sfilare dal perno del supporto (8): la
rondella (2), la molla (3), la rondella (4), la leva di rinvio (5),
rondella (6) e la molla (7).
Riscontrando usura al perno del supporto (8) sostituire il sup-
porto (8) sostituire il supporto rimuovendo le viti (9) di fissag-
gio al motore.

Occludere opportunamente la tubazione idraulica
(2) per evitare la fuoriuscita dell’olio.

Contrassegnare la posizione di montaggio del giunto carda-
nico (3) sul tirante (5).
Allentare il dado (4) e staccare il tirante telescopico sfilando
il giunto cardanico (3) dal tirante (4).

NOTA

COMANDO ESTERNO CAMBIO DI VELOCITÀ

243

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

79140

79141

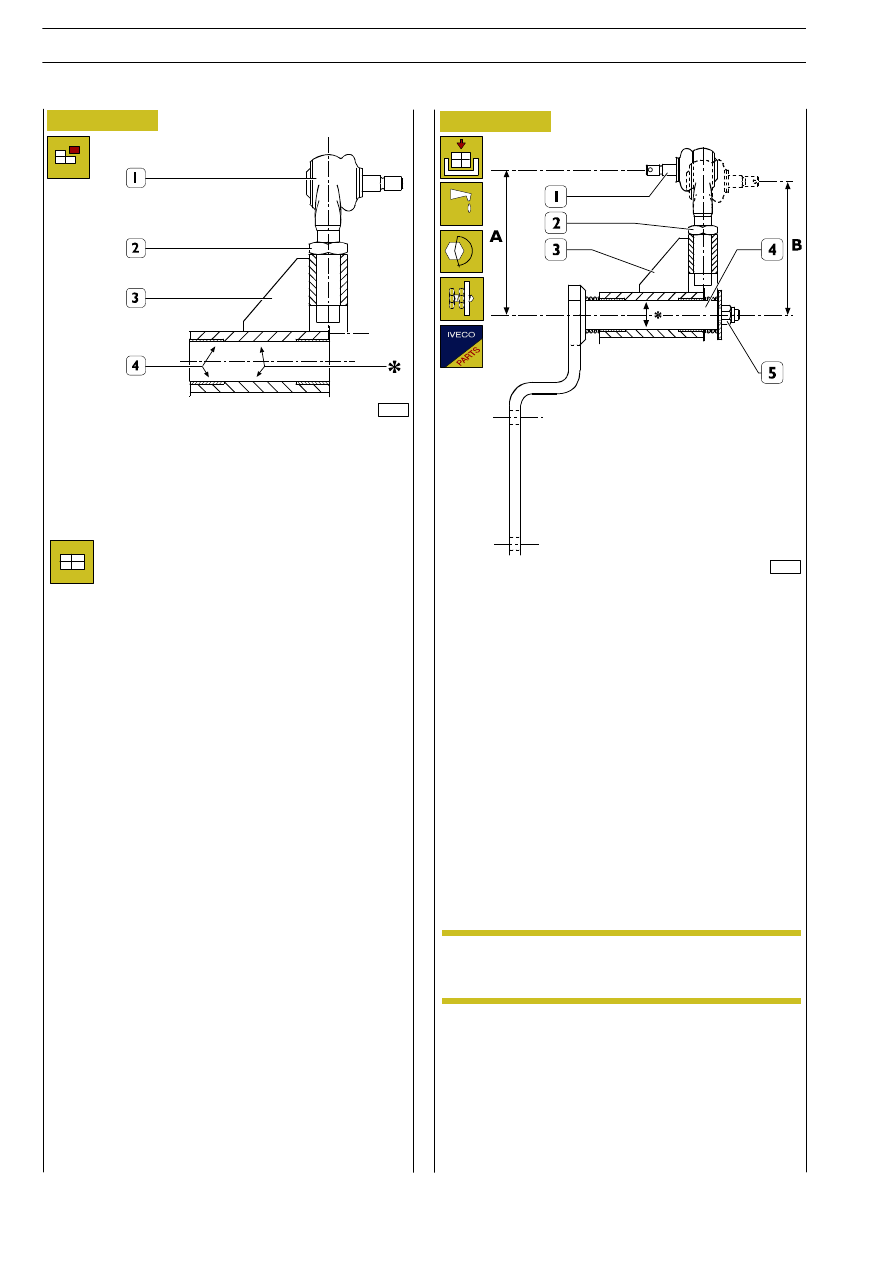

Figura 9

Figura 10

Allentare il dado (2) e svitare la testa a snodo (1) annotando
il numero di giri occorrenti per lo smontaggio della medesima
dalla leva di rinvio (3).
Con idoneo attrezzo, estrarre le boccole (4) dalla leva di rin-
vio (3).

Montaggio

Con idoneo battitoio montare le boccole (4) nella leva di rin-
vio (3).
Avvitare la testa snodo (1) nella leva di rinvio con lo stesso
numero di giri annotati allo smontaggio e serrare il dado (2)
alla coppia prescritta.

Riattacco

Riempire i vani (*) della leva di rinvio (3) di grasso Tutela
MRM2 e montarla con i relativi particolari, secondo l’ordine
inverso dello smontaggio, sul supporto (4) e serrare il dado
(5) di fissaggio alla coppia 118

÷ 144 Nm.

Controllare la distanza A o B fra l’interasse del perno (1) della
testa a snodo e quello del perno (4) di supporto che deve
risultare del valore indicato di seguito.

A = veicoli guida sinistra

mm (escluso veicoli CT)

A = veicoli guida destra con motore F3A:

mm

B =

mm (solo veicoli CT)

Il dado (5) è del tipo autofrenante e deve essere
sostituito con altro nuovo ad ogni smontaggio.

NOTA

125

+1,5

—0

115

+1,5

—0

97

+1,5

—0

244

COMANDO ESTERNO CAMBIO DI VELOCITÀ

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

Smontaggio

79142

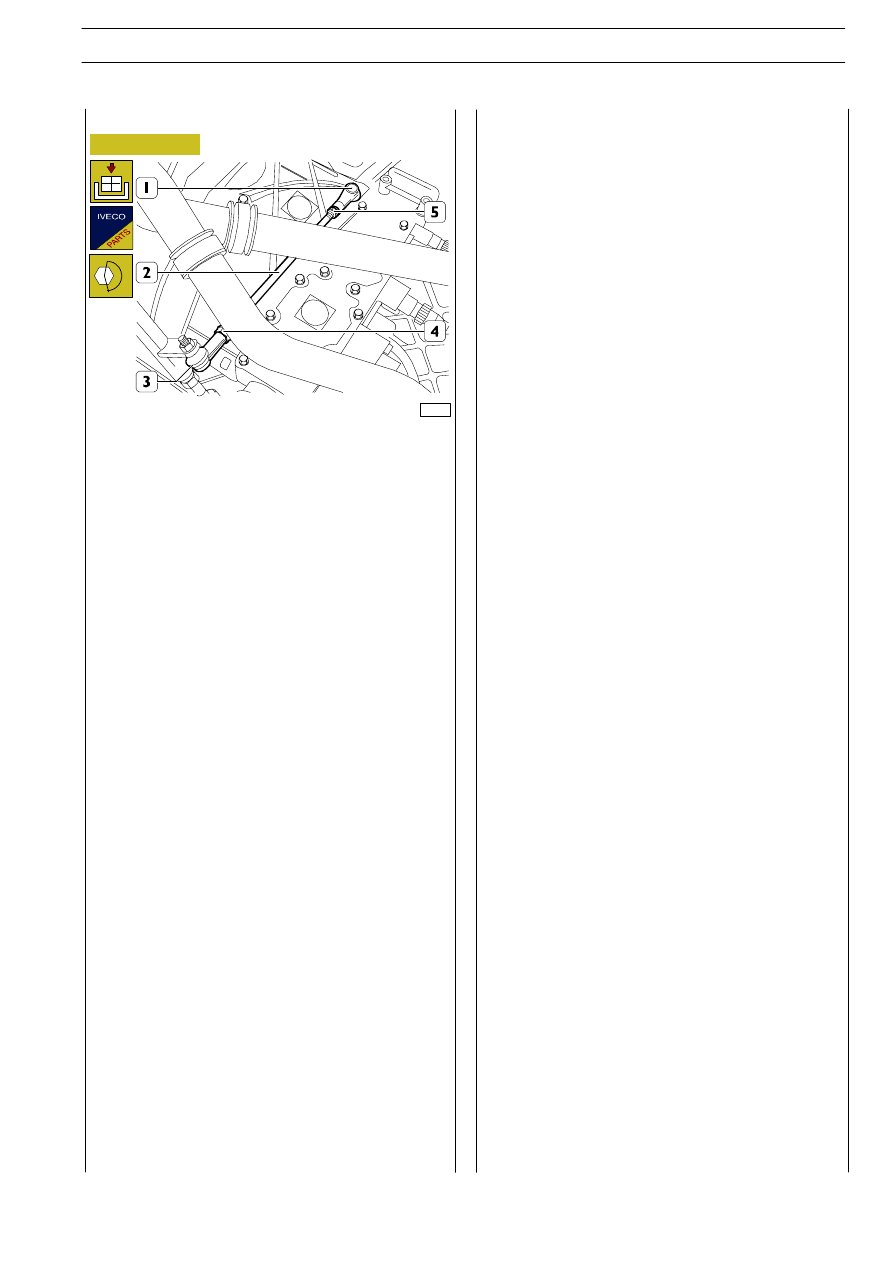

Figura 11

Rimuovere i dadi di fissaggio delle teste a snodo (1 e 3) dai
relativi punti di collegamento e staccare il tirante trasversale
(2).
Per la sostituzione delle teste a snodo (1 e 3) allentare i dadi
(4 e 5) e svitare le medesime annotando il numero di giri
occorrenti allo smontaggio.
Rimontare le teste a snodo nuove avvitandole sul tirante con
lo stesso numero di giri annotato allo smontaggio e serrare
i dadi (4 e 5) alla coppia prescritta.

Riattacco

Riattaccare il tirante trasversale invertendo l’ordine di smon-
taggio e serrare i dadi di fissaggio teste a snodo alla coppia pre-
scritta.
A riattacco ultimato verificare la regolazione della tiranteria
come descritto nel capitolo relativo.

COMANDO ESTERNO CAMBIO DI VELOCITÀ

245

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

TIRANTE TRASVERSALE

Stacco
