Iveco Stralis AT/AD. Manuale - parte 125

70871

78303

78306

70875

Figura 57

Figura 58

Figura 59

Figura 60

Figura 61

Figura 62

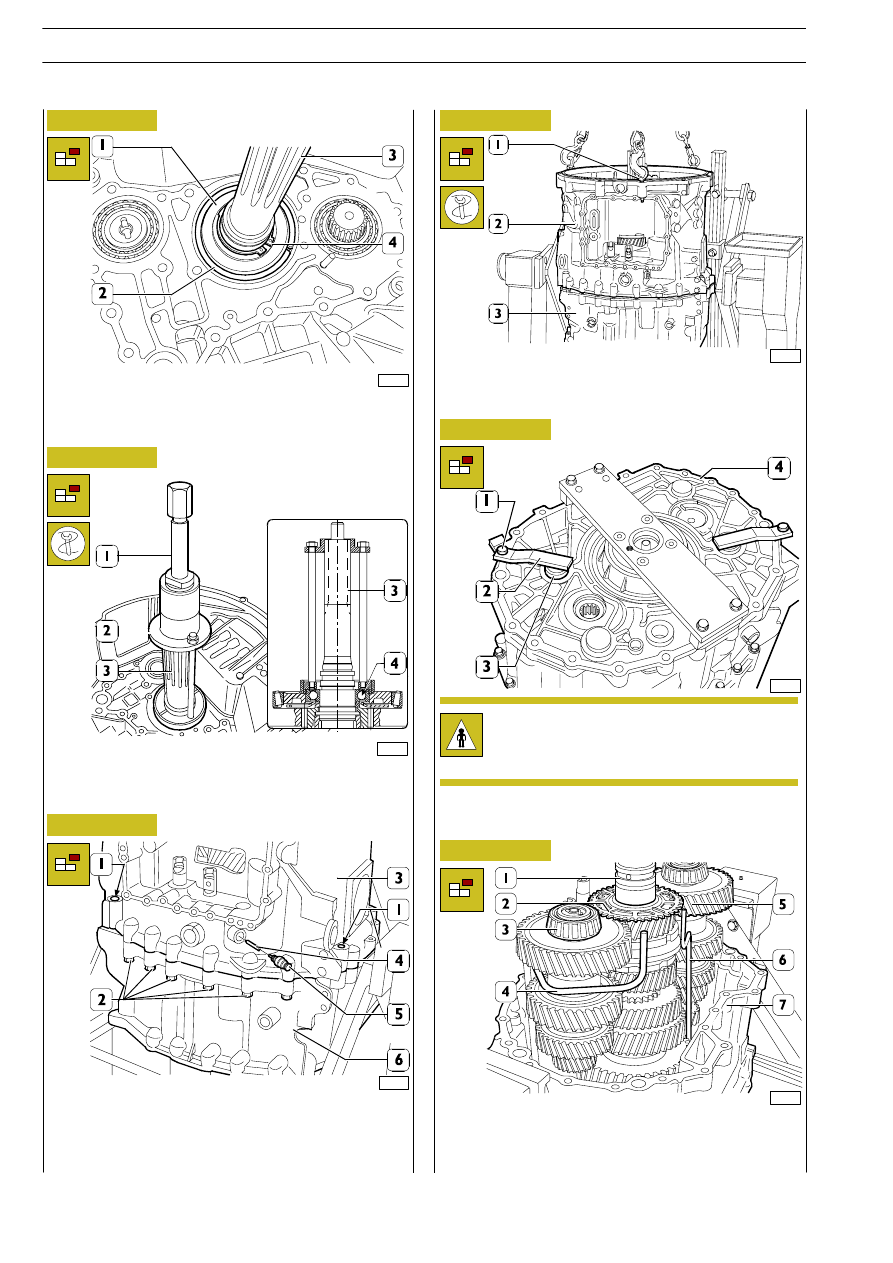

Rimuovere l’anello elastico (4) di ritegno cuscinetto (1) all’al-
bero entrata moto (3). Rimuovere l’anello elastico (2) dal cu-
scinetto (1).

Con gli estrattori 99345078 (1) e 99345105 (2) estrarre il cu-
scinetto a sfere (4) dall’albero entrata moto (3).

Smontare il sensore di giri (5) e il sottostante puntalino (4).

Estrarre le quattro spine di centraggio (1).

Rimuovere le viti (2) fissaggio scatola centrale (6) alla scatola
anteriore (3).

Applicare alla scatola anteriore (2) le golfare 99366811 (1).
Con apposite funi e paranco staccare la scatola anteriore (2)
da quella centrale (3).

Rimuovere le viti (1) e smontare le staffette (2) della piastra
99370153. Sfilare i perni (3) per ingranaggi retromarcia dalla
scatola centrale (4).

Smontare la ruota fonica (2) dall’albero entrata moto (1).
Sfilare le tubazioni olio (4—6) dalla scatola centrale (7).
Divaricare gli alberi secondari (3—5) e smontarli dalla scatola
centrale (7).

78305

78304

Per eseguire le sottoindicate operazioni, il cambio
deve essere posizionato come rappresentato in
Figura 62, questo per evitare la possibile caduta de-
gli alberi secondari.

180

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

70876

70877

Figura 63

Figura 64

Figura 65

Figura 66

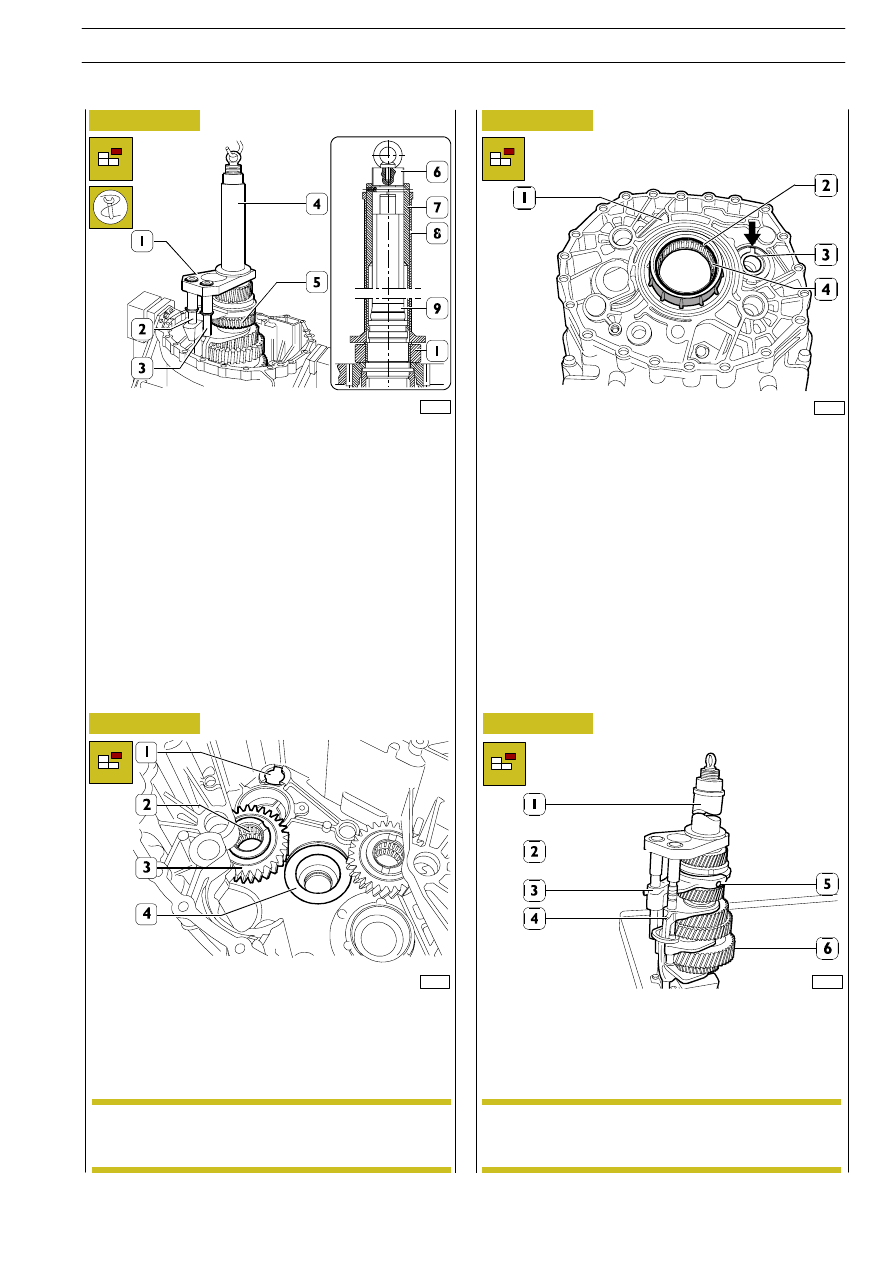

Montare sull’albero entrata moto (9) e sulle aste (2 e 3) l’at-
trezzo 99360527 (1), montare sull’albero entrata moto (9) i
particolari (6—7 e 8) dell’attrezzo 99360526 (4).

Agganciare l’attrezzo 899360526 (4) al sollevatore e sfilare l’al-
bero primario (5) completo di albero entrata moto (9) e aste
(2 e 3) dal cuscinetto di supporto.

Rimuovere gli ingranaggi retromarcia (3) completi di cuscinetti
a rulli (2).

Smontare la piastra 99370153 (4).

Se necessaria la sostituzione smontare i perni di centraggio (1).

Capovolgere la scatola centrale (1), togliere l’anello elastico
(2) e agendo dall’interno della scatola smontare il cuscinetto
a rulli (4).

Con un punzone, agendo attraverso le aperture (

→) della sca-

tola centrale (1), smontare gli anelli esterni (3) dei cuscinetti
a rulli conici per alberi secondari.

Serrare l’albero primario (6) in morsa e smontare l’attrezzo
99360526 (1) e 99360527 (2).

Smontare le aste (3 e 4) con le relative for—celle.

78307

Prima di smontare i perni (1) scaldare le sedi della
scatola a ~ 90

°C.

Per rimuovere la forcella (5) l’anello del sincronizza-
tore deve essere in posizione centrale.

Smontaggio albero primario

78308

NOTA

NOTA

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D.

181

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

70881

70882

Figura 67

Figura 68

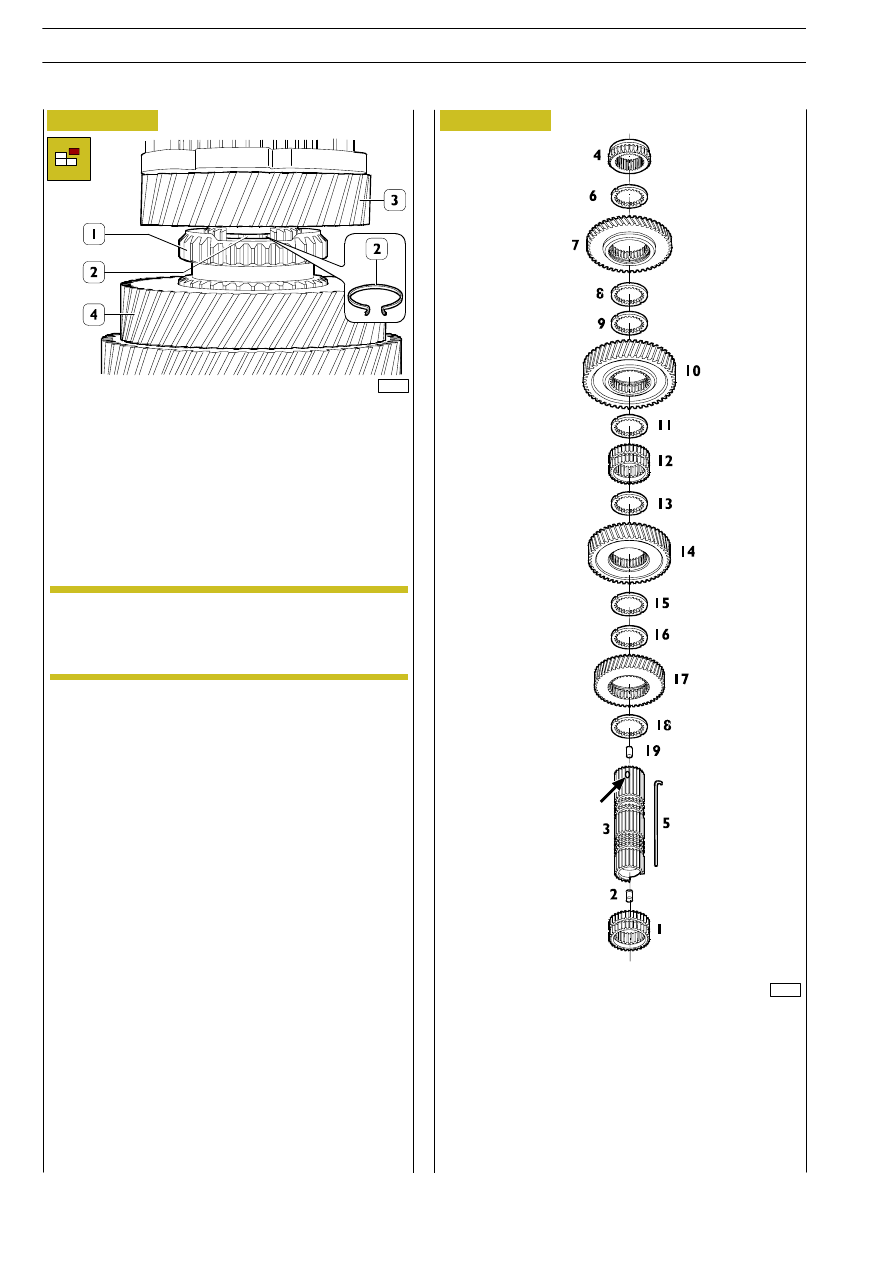

Attraverso il vano del manicotto di innesto (1), con pinze ido-
nee, stringere le estremità dell’anello elastico (2) e smontare
l’albero entrata moto (3) dall’albero primario (4).
Vedere Figura 68.

Smontare il manicotto d’innesto (1) e il tubetto (2) dall’albero
primario (4).

Capovolgere l’albero primario (3) e smontare dal medesimo
il manicotto d’innesto (4); rimuovere la chiavetta (5) dal foro
(

→) dell’albero (3) e sfilarla.

Sfilare:

- il distanziale (6);

- l’ingranaggio RM marcia (7);

- i distanziali (8 e 9) *;

- l’ingranaggio (10) *;

- il distanziale (11);

- il manicotto (12) d’innesto ;

- il distanziale (13);

- l’ingranaggio 2a marcia (14);

- i distanziali (15 e 16);

- l’ingranaggio (17);

- il distanziale (18);

- il tubetto (19).

*

Solo 16 AS 2601

Per sfilare i distanziali di spallamento (6 — 8 *— 9 *—
11 — 13 — 15 — 16 — 18) occorre ruotarli in modo
che la dentatura degli stessi risulti allineata con le
scanalature dell’albero (3).

*

*

*

NOTA

182

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

70883

70885

70884

70886

Figura 69

Figura 70

Figura 71

Figura 72

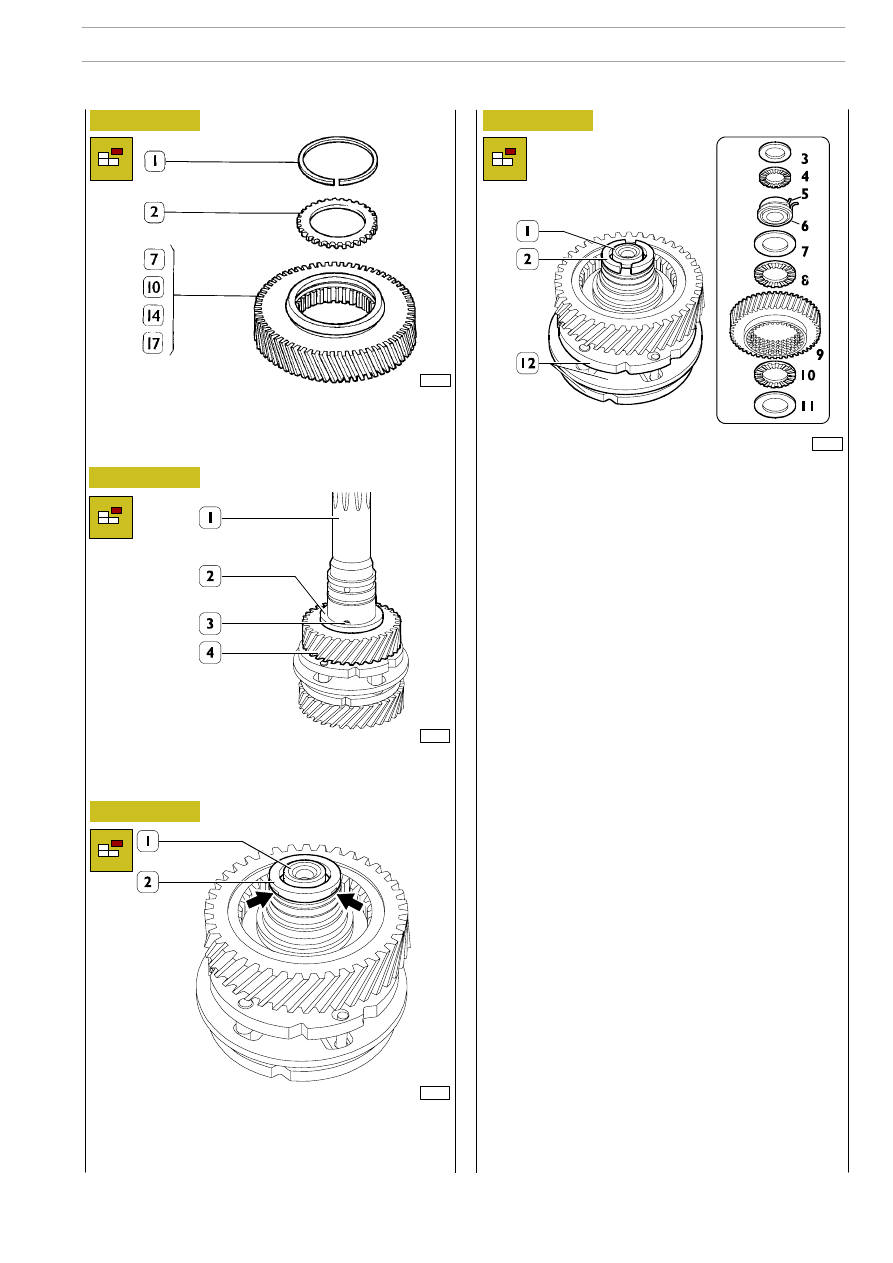

Se necessario, dagli ingranaggi (7 — 10 — 14 — 17, Figura 68 ),
togliere gli anelli elastici (1) e sfilare l’anello dentato (2).

Smontaggio albero entrata moto

Sfilare dall’albero entrata moto (1) l’anello (2), la chiavetta (3)
e l’ingranaggio (4).

Capovolgere l’albero entrata moto (1) , sollevare le acciacca-
ture (

→) del coperchietto di sicurezza (2) e smontare

quest’ultimo.

Rimuovere dall’albero entrata moto (1) i semianelli (2) e sfilare
dal medesimo:

- l’anello di spallamento (3);

- la ralla (4);

- la boccola (6) completa di anello elastico (5);

- l’anello di spallamento (7);

- la ralla (8);

- l’ingranaggio (9);

- la ralla (10);

- l’anello di spallamento (11);

- il gruppo sincronizzatore (12).
