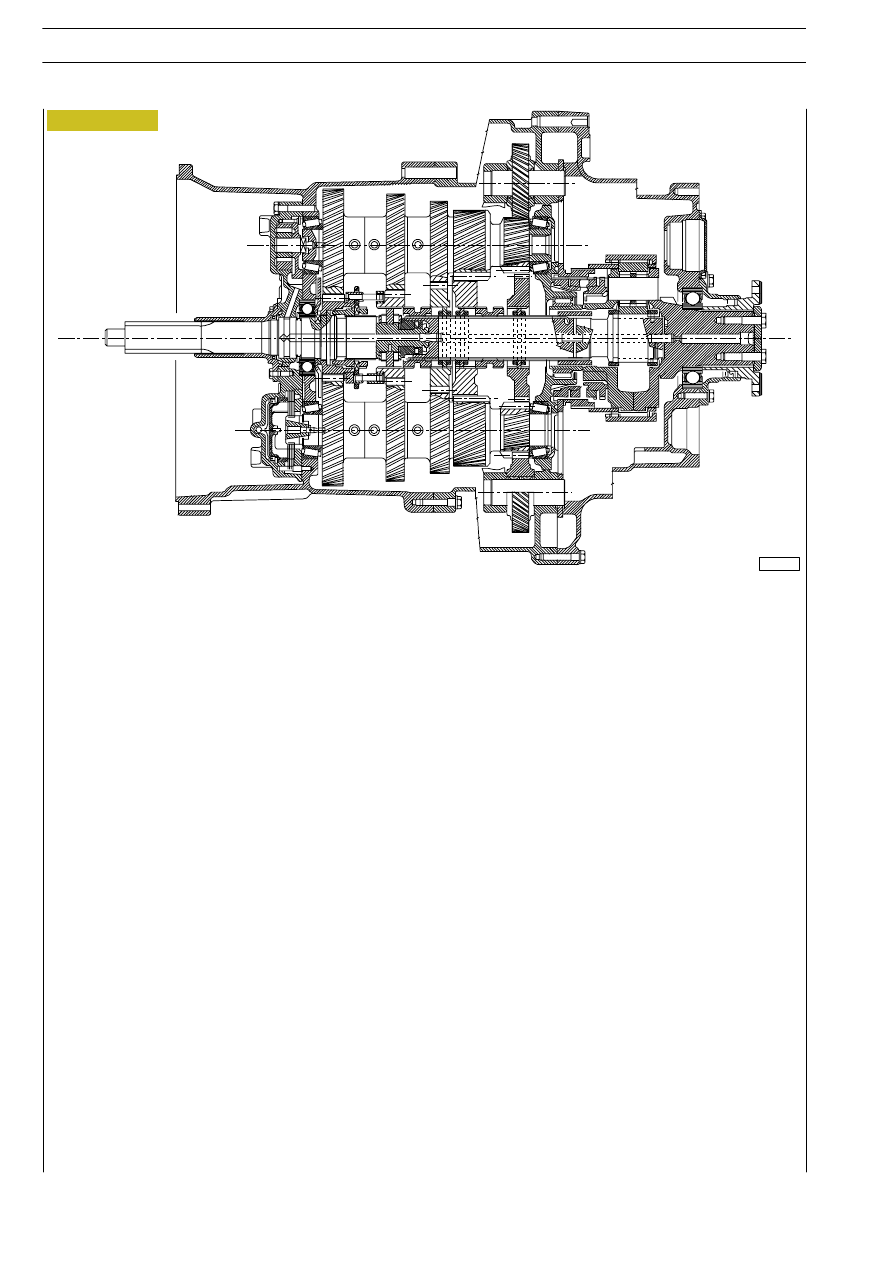

Figura 2

SEZIONE LONGITUDINALE CAMBIO DI VELOCITÀ EUROTRONIC 12AS 2301

001396t

160

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D.

161

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

Print 603.93.333

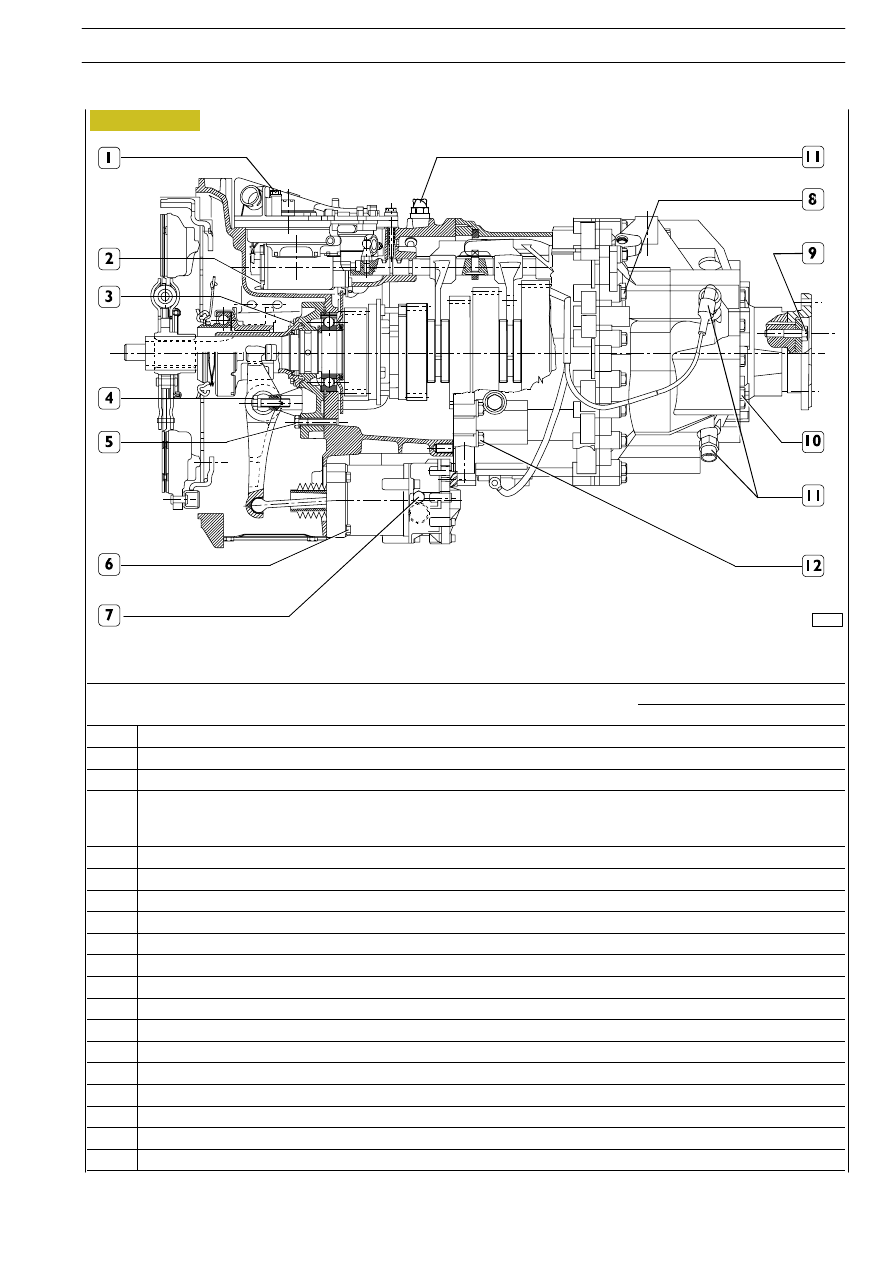

COPPIE DI SERRAGGIO

PARTICOLARE

COPPIA

PARTICOLARE

Nm

kgm

1

Viti fissaggio attuatore comando cambio

23

2,3

2

Viti fissaggio pompa olio

10

1

3

Viti fissaggio coperchio albero entrata moto

23

2,3

4

Vite fissaggio perno articolazione leva disinnesto frizione:
— M 12 8.8
— M 12 10.9

79

115

7,9

11,5

5

Viti di fissaggio coperchio (applicare sulla filettatura LOCTITE 241)

79

7,9

6

Viti fissaggio attuatore comando frizione

23

2,3

7

Tappo a vite scarico aria dall’attuatore frizione

22

2,2

8

Viti fissaggio scatola posteriore alla scatola centrale

46

4,6

9

Viti fissaggio piastra ritegno flangia

120

12

10

Viti fissaggio coperchio posteriore

5

4,6

11

Sensore giri

45

4,5

12

Viti fissaggio scatola centrale alla scatola anteriore

50

5

Perno su asta (applicare sulla filettatura LOCTITE 262)

23

2,3

Sfiato vapori olio

10

1

Tappo a vite M 10x1 su scatola posteriore

15

1,5

Tappo a vite M 24x1 su scatola posteriore

60

6

Vite M12 fissaggio coperchio vano presa di forza

79

7,9

Tappo a vite M 24x1,5 su scatola centrale

60

6

Vite fissaggio piastrine ritegno perni di articolazione forcella su scatola posteriore

23

2,3

70824

Figura 3

162

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

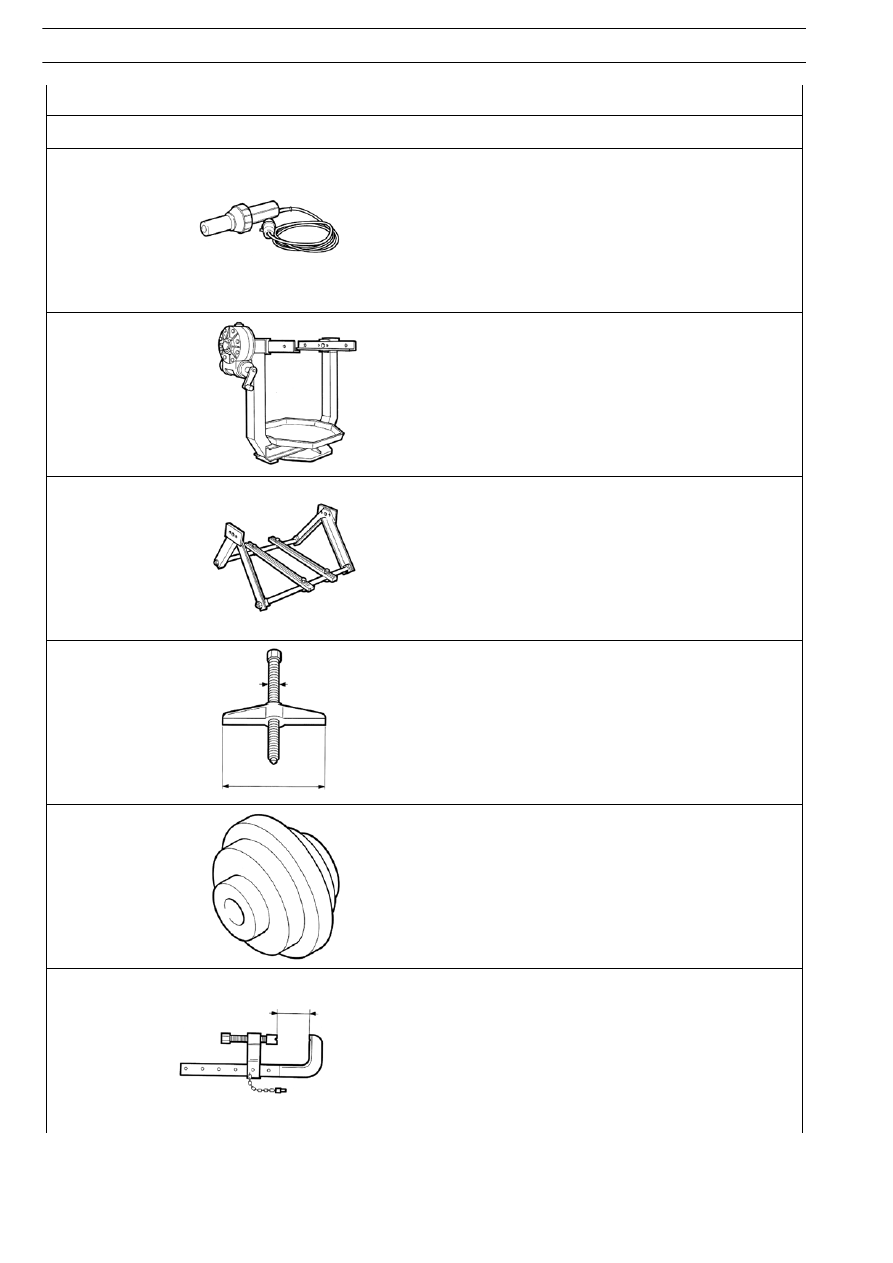

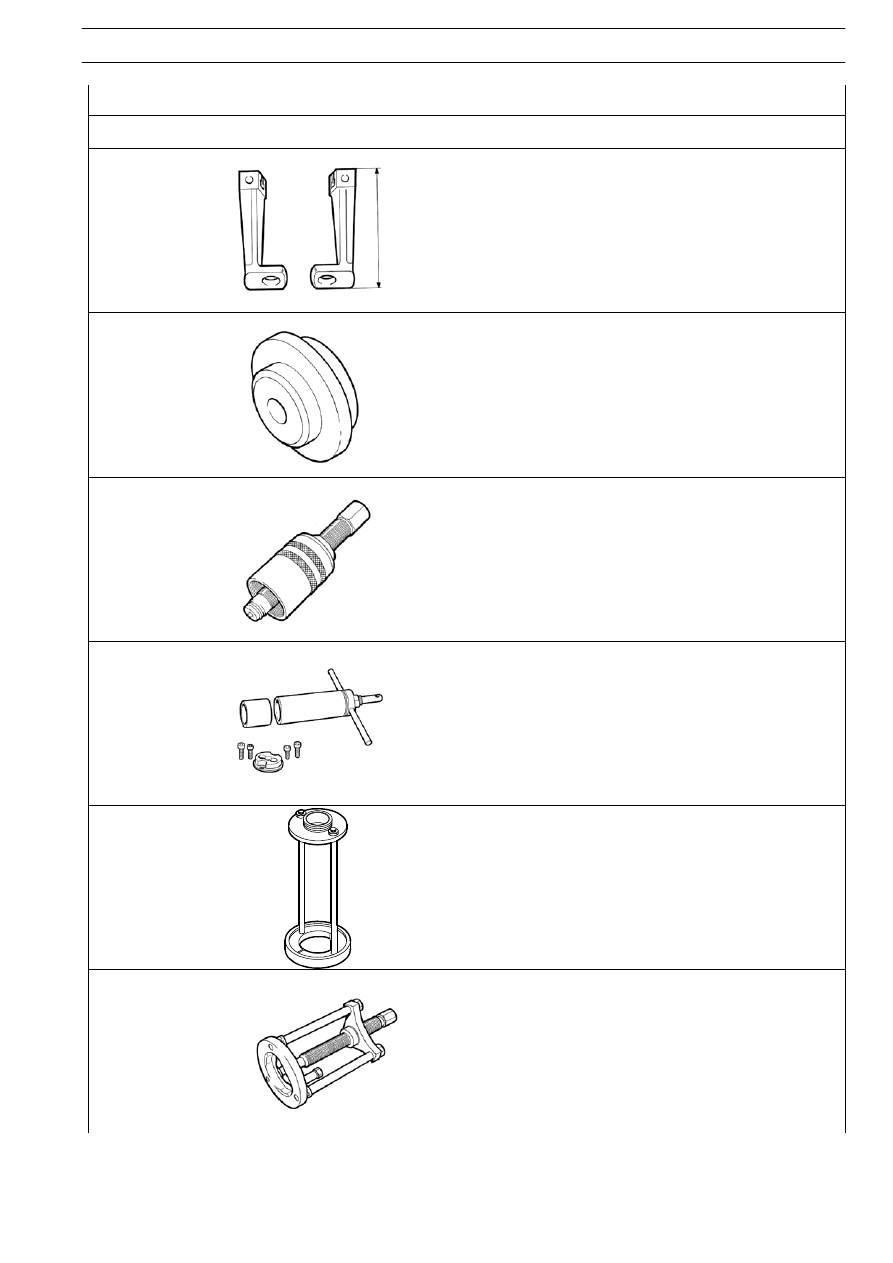

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

Apparecchio ad aria calda

99305121

99322205

Cavalletto rotativo per revisione gruppi

99322225

Supporto per sostegno gruppi (da applicare al cavalletto 99322205)

99341003

Ponte a semplice effetto

99341013

Blocchetto di reazione

99341015

Strettoio

CAMBIO DI VELOCITÀ EuroTronic 12 AS 2301 D.D./O.D.

163

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99341018

Coppia staffe con foro

99345057

Blocchetto di reazione per estrattori

99345078

Estrattore per smontaggio cuscinetto albero entrata moto (usare
con 99345105)

993450998

Immettitore per montaggio cuscinetto su albero primario, lato po-
steriore e per introduzione flangia posteriore cambio di velocità

99345105

Estrattore per cuscinetto albero entrata moto cambio di velocità
(usare con 99345078)

99347100

Estrattore piccolo (usare con anelli specifici con 99347132)
