54

CAMBIO DI VELOCITÀ ZF 16 S 109 D.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

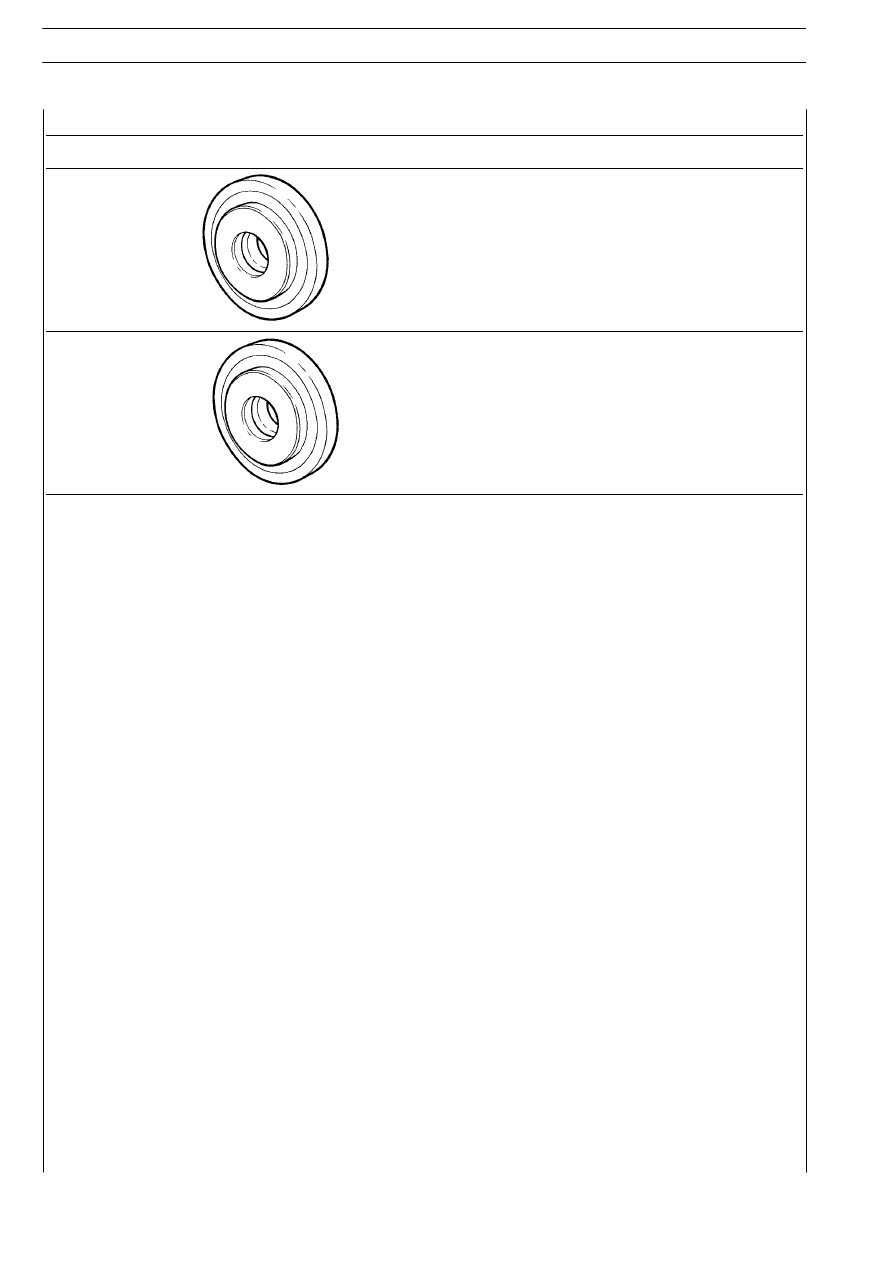

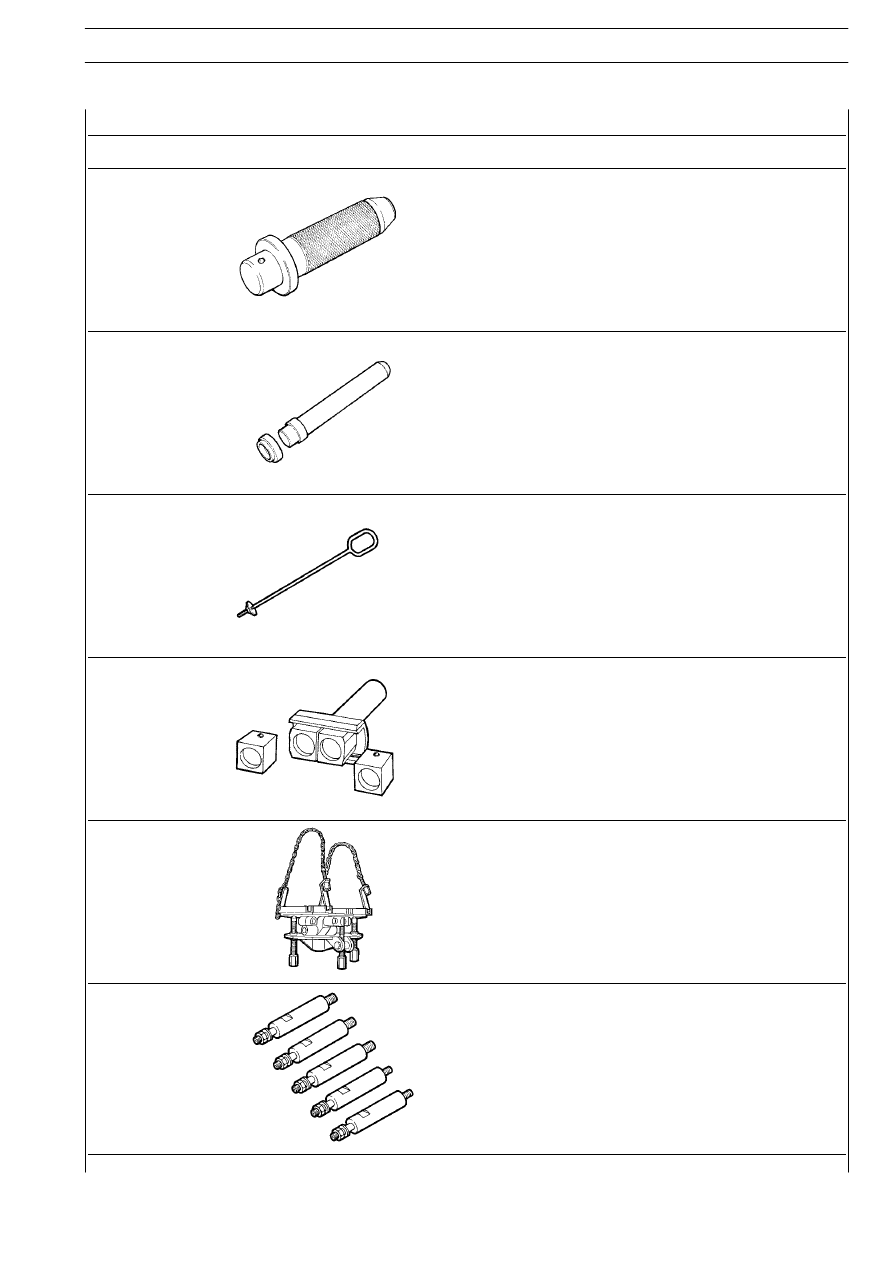

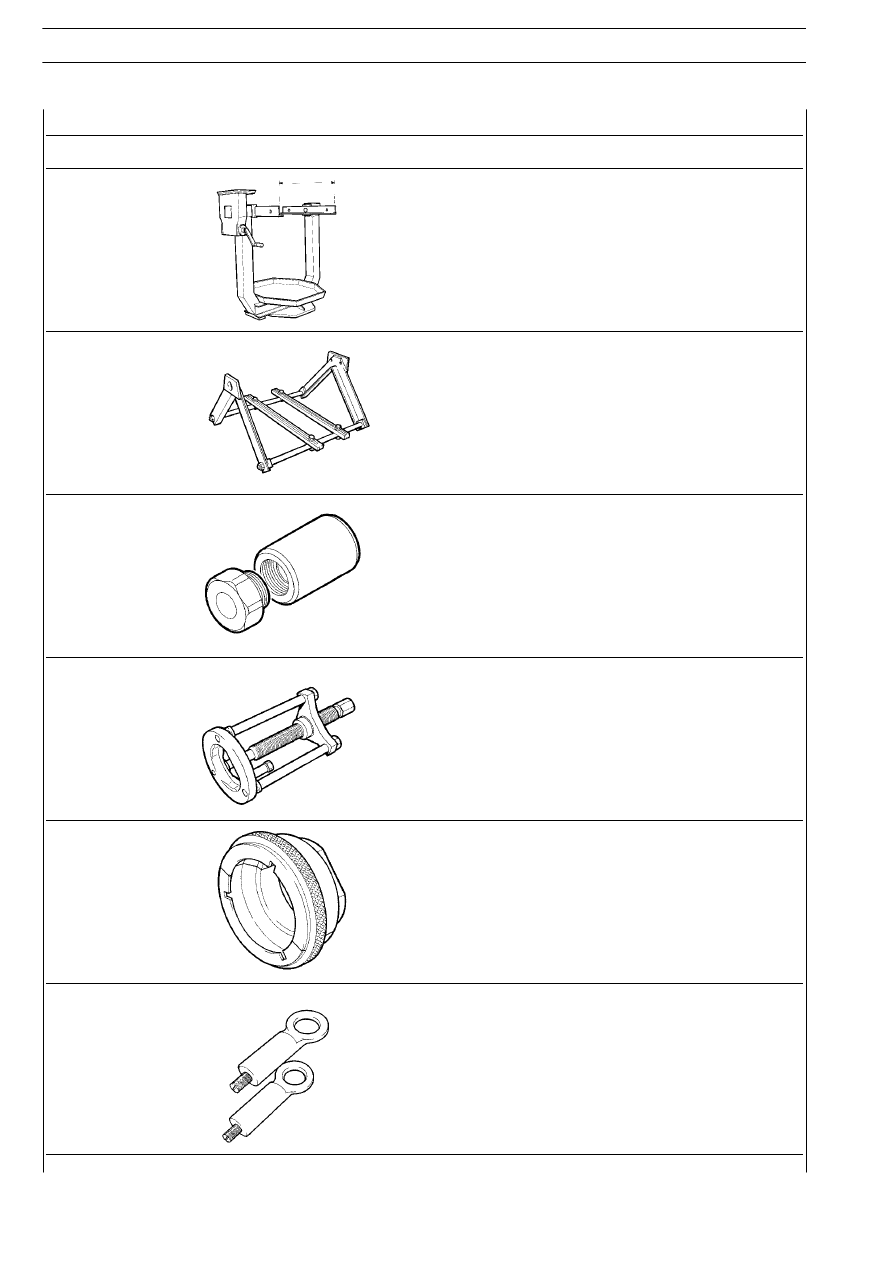

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99322205

Cavalletto rotativo per revisione gruppi

99322225

Supporto per sostegno gruppi (da applicare al cavalletto
99322205)

99345097

Attrezzo di reazione per estrazione ingranaggio solare e per piantag-
gio tubo olio albero primario cambio di velocità

99347101

Estrattore grande (usare con anelli specifici su tutti i tipi di veicoli)

99347148

Appigli ad anello per estrazione manicotti fissi 1

a

— 2

a

velocità cam-

bio (usare con 99347101)

99360502

Anelli per sollevamento scatola riduttore e albero secondario

CAMBIO DI VELOCITÀ ZF 16 S 109 D.D.

55

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99370006

Impugnatura per battitoi intercambiabili

99370113

Battitoio per montaggio guarnizione e/o boccole su coperchio se-
lezione marce

99370449

Attrezzo per estrazione e introduzione albero primario

99370465

Attrezzo per acciaccatura piastrine di sicurezza

99370629

Supporto per sostegno cambio di velocità durante lo stacco e riat-
tacco dal veicolo

99371052

Staffe per sostegno cambio di velocità durante la revisione
(usare con 99322205 — 99322225)

56

CAMBIO DI VELOCITÀ ZF 16 S 109 D.D.

S

TRALIS

AT/AD

Base — Giugno 2004

Print 603.93.333

ATTREZZATURA

N. ATTREZZO

DENOMINAZIONE

99374139

Calettatore per montaggio guarnizione su coperchio posteriore
cambio di velocità (usare con 99370006)

99374357

Calettatore per montaggio guarnizione su coperchio anteriore cam-
bio di velocità (usare con 99370006)

37590

30981

37591

37592

37593

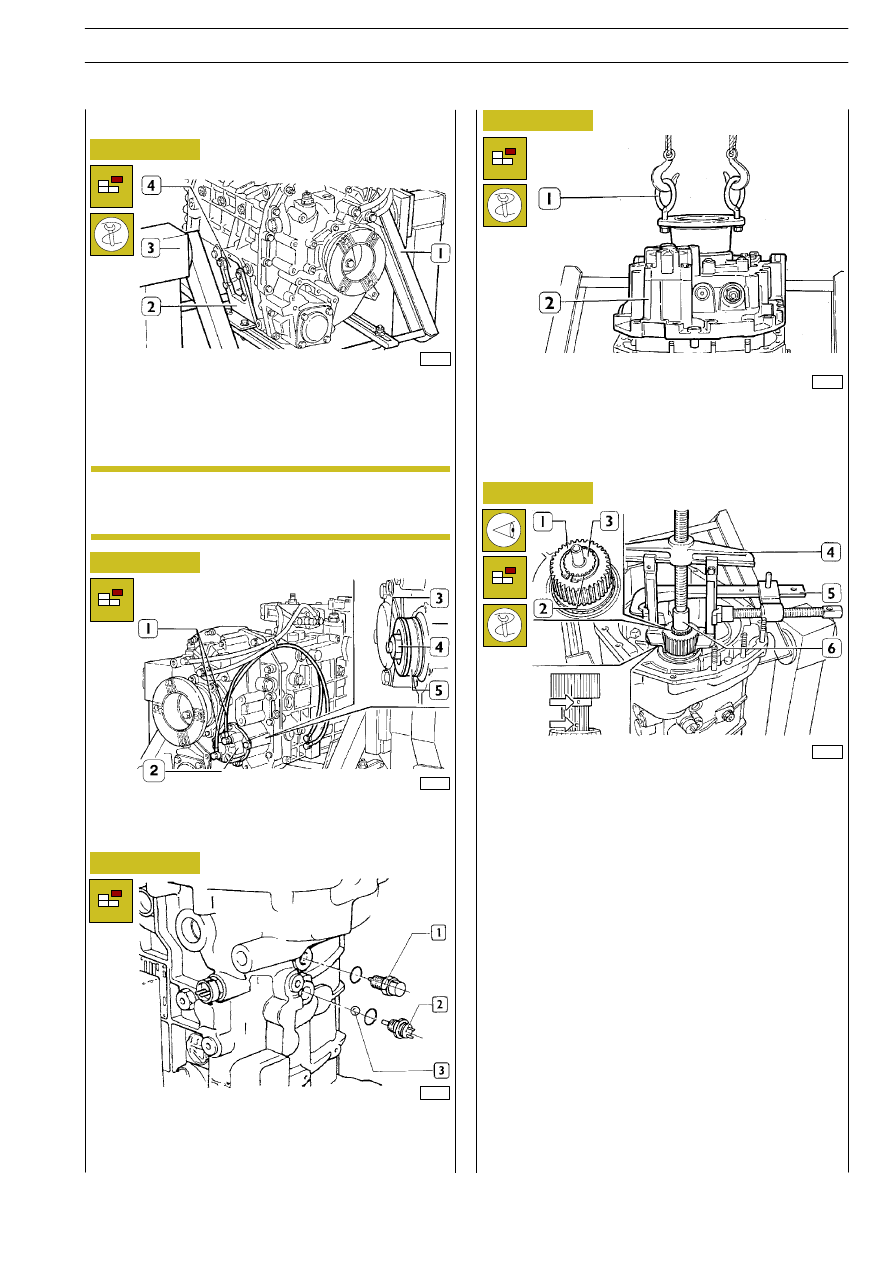

Figura 3

Figura 4

Figura 5

Figura 6

Figura 7

Scaricare dal cambio di velocità l’olio di lubrificazione e togliere
il coperchio laterale dall’apertura (4) dell’ingranaggio di rinvio
della retromarcia. Posizionare il gruppo sul cavalletto rotativo
99322205 (3), completo di supporto 99322225 (1), con le
staffe 99371048 (2).

Staccare le tubazioni (1) dal cilindro (2) di comando e smonta-
re quest’ultimo. Togliere il dado (4) e smontare lo stantuffo (5)
dall’asta (3).

Disporre il cambio di velocità in verticale con la scatola G.R.E.
rivolta verso l’alto; togliete il perno (1) con la relativa guarnizio-
ne, l’interruttore (2) per segnalazione gamma di velocità inseri-
ta e relativa guarnizione e la sfera (3).

Togliere i dadi e viti fissaggio scatola G.R.E. alla scatola cambio.
Applicare le golfare 99360502 (1) alla flangia, agganciarle alle
funi e mediante sollevatore staccare la scatola G.R.E. (2) dalla
scatola cambio.

Controllare le condizioni dell’ingranaggio planetario (1).
Riscontrando anomalie, togliere l’anello elastico (2), posiziona-
re sull’albero primario (3) il blocchetto 99345097 (6) e me-
diante estrattore (4) e strettoio (5) estrarre l’ingranaggio pla-
netario (1) dall’albero primario (3).

Per il riattacco invertire le operazioni descritte per lo stacco
osservando le seguenti avvertenze.
In caso di sostituzione dell’ingranaggio planetario (1), al mon-
taggio, il particolare nuovo deve essere scaldato a 160

÷

180

°C per 15’ e deve essere posizionato sull’albero primario

(3) in modo che i fori per il passaggio olio sull’ingranaggio e
sull’albero coincidano.
Scegliere fra gli anelli elastici (2) forniti di ricambio quello il cui
spessore risulti al montaggio nella sua sede, senza giuoco assia-
le. Le guarnizioni di carta e in metallo devono essere sostituite
con altre nuove.
Serrare le viti e i dadi alla coppia prescritta.

Riattacco della scatola G.R.E.

Stacco della scatola G.R.E.

Le staffe 99371048 (2) sono state sostituite dalle
staffe 99371052.

NOTA

CAMBIO DI VELOCITÀ ZF 16 S 109 D.D.

57

S

TRALIS

AT/AD

Print 603.93.333

Base — Giugno 2004

SMONTAGGIO
