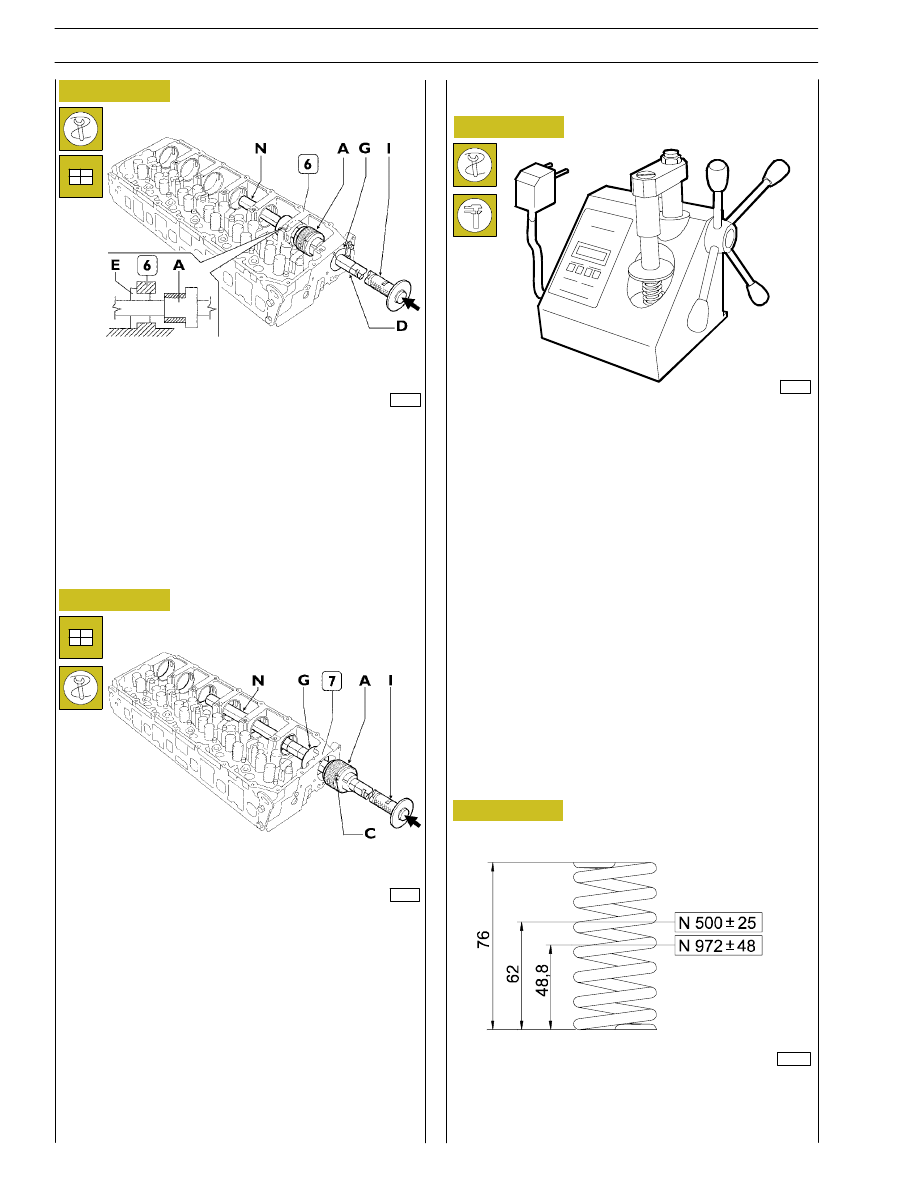

To insert the bushing (6), proceed as follows:

- Unscrew the grip (I) and the extension (N).

- Position the extension (N) and the guide bushing (E) as

shown in the figure.

- Repeat steps 1, 2, 3.

To insert bushing (7), proceed as follows:

- Unscrew the grip (I) and the extension (N).

- Refit the guide (G) from the inside as shown in the figure.

- Position the bushing on the drift (A) and bring it close

up to the seat, making the bushing hole match the
lubrication hole in the head. Drive it home.
The 7

th

bushing is driven in when the reference mark (C)

is flush with the bushing seat.

Front

Rear

Front

Rear

70000

Figure 101

Figure 102

MAIN DATA TO CHECK THE SPRING

FOR INTAKE AND EXHAUST VALVES

Valve springs

Before assembly, the flexibility of the valve springs has to be
checked with the tool 99305047.
Compare the load and elastic deformation data with those
of the new springs given in the following figure.

Free spring height

Valve closed

Valve open

106222

46

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

44925

The cams of the camshaft control the rocker arms directly: 6 for the injectors and 12 for the valves.
The rocker arms run directly on the profiles of the cams by means of rollers.
The other end acts on a crosspiece that rests on the stem of the two valves.
There is a pad between the rocker arm adjustment screw and the crosspiece.
There are two lubrication ducts inside the rocker arms.
The length of the rocker arm shaft is basically the same as that of the cylinder head. It has to be detached to be able to reach
all the parts beneath.

Figure 103

Fitting valves and oil seal

Figure 104

ROCKER SHAFT

Figure 105

87051

86290

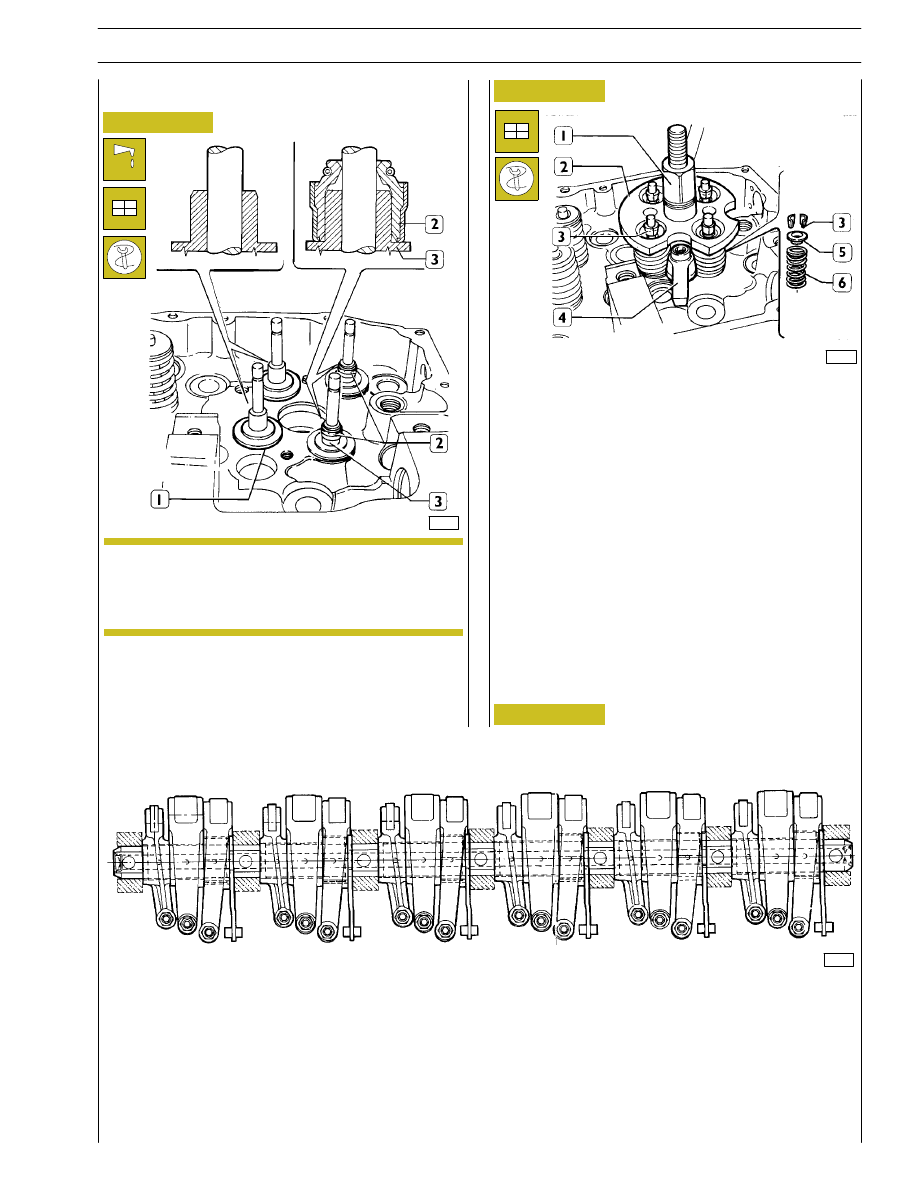

- Mount the springs (6) and the top plate (5).

- Fit the tool 99360263 (2) and secure it with the bracket

(4). Screw down the lever (1) to be able to fit on the
cotters (3). Take off the tool (2).

Should valves not have been overhauled or
replaced, remount them according to numbering
performed on dismounting.

NOTE

Lubricate the valve stem and insert the valves in the
respective valve guides; fit the lower caps (1). Use tool
99360329 to fit the oil seal (2) on the valve guides (3) of the
exhaust valves; then, to fit the valves, proceed as follows.

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

47

73539

Figure 106

44914

44912

44913

Figure 107

Figure 108

Figure 109

PUMP INJECTOR ROCKER ARMS

INTAKE VALVE ROCKER ARMS

Check the surfaces of the bushings, which must show no
signs of scoring or excessive wear; if they do, replace the
rocker arm assembly.

EXHAUST VALVE ROCKER ARMS

Rocker arms

SECTION A-A

SECTION B-B

SECTION A-A

SECTION B-B

SECTION A-A

SECTION B-B

42,

015

42,

071

42,

025

42,

041

56,

030

56,

049

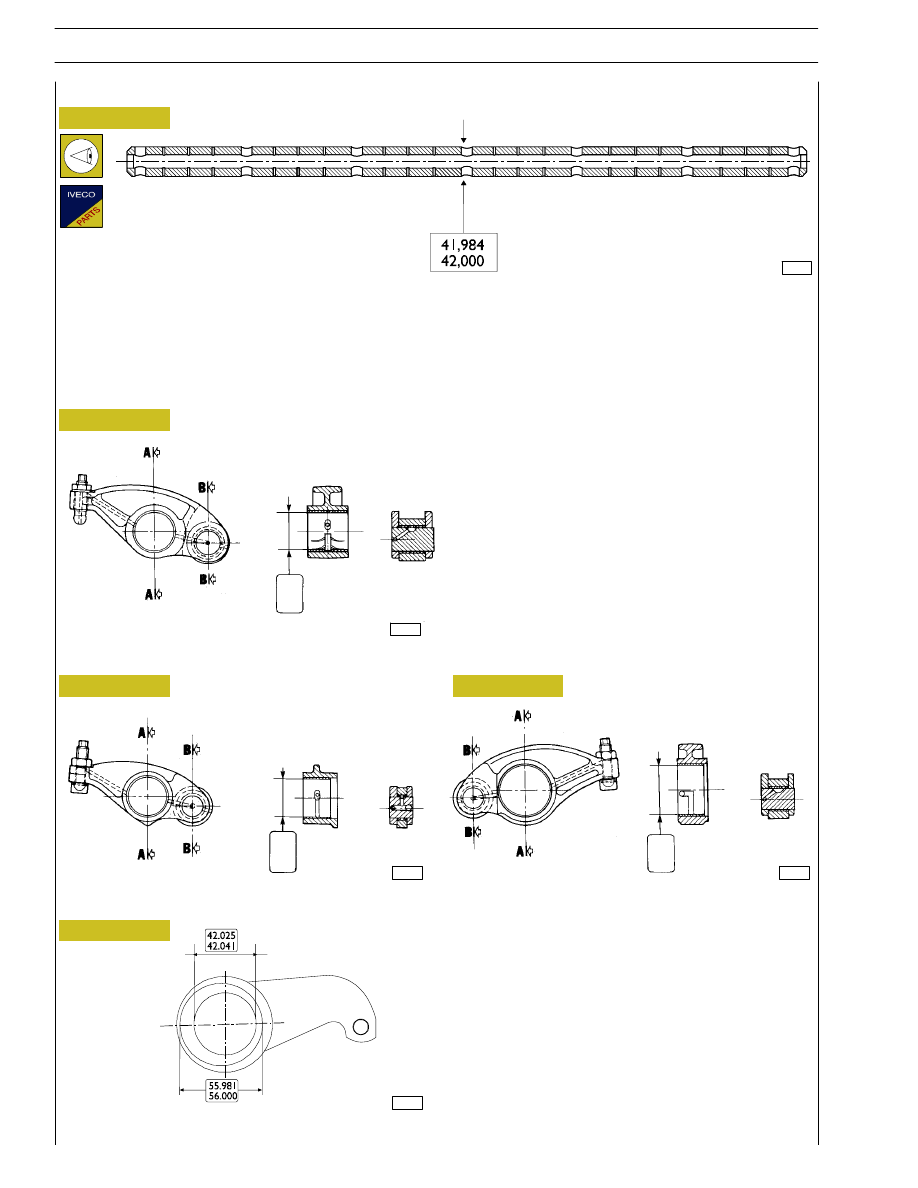

Check that the surface of the shaft shows no scoring or
signs of seizure; if it does, replace it.

MAIN DATA OF THE ROCKER ARM SHAFT

Figure 110

EXHAUST VALVE ROCKER ARM HOLDER LEVER

99376

Shaft

48

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

Rated shaft/rear power takeoff supporting bushing backlash
: 0,05

÷ 0,10 mm.

Remove retaining screws (8) and disconnect cover (7) with
seal (9) from support (6).
Lock shaft (3) rotation and remove nut (2) .
Remove from shaft (3): washer (4), gear (1) and spacer (5).
Remove shaft (3) from support (6).

Figure 111

Figure 112

Figure 113

REAR POWER TAKEOFF

107991

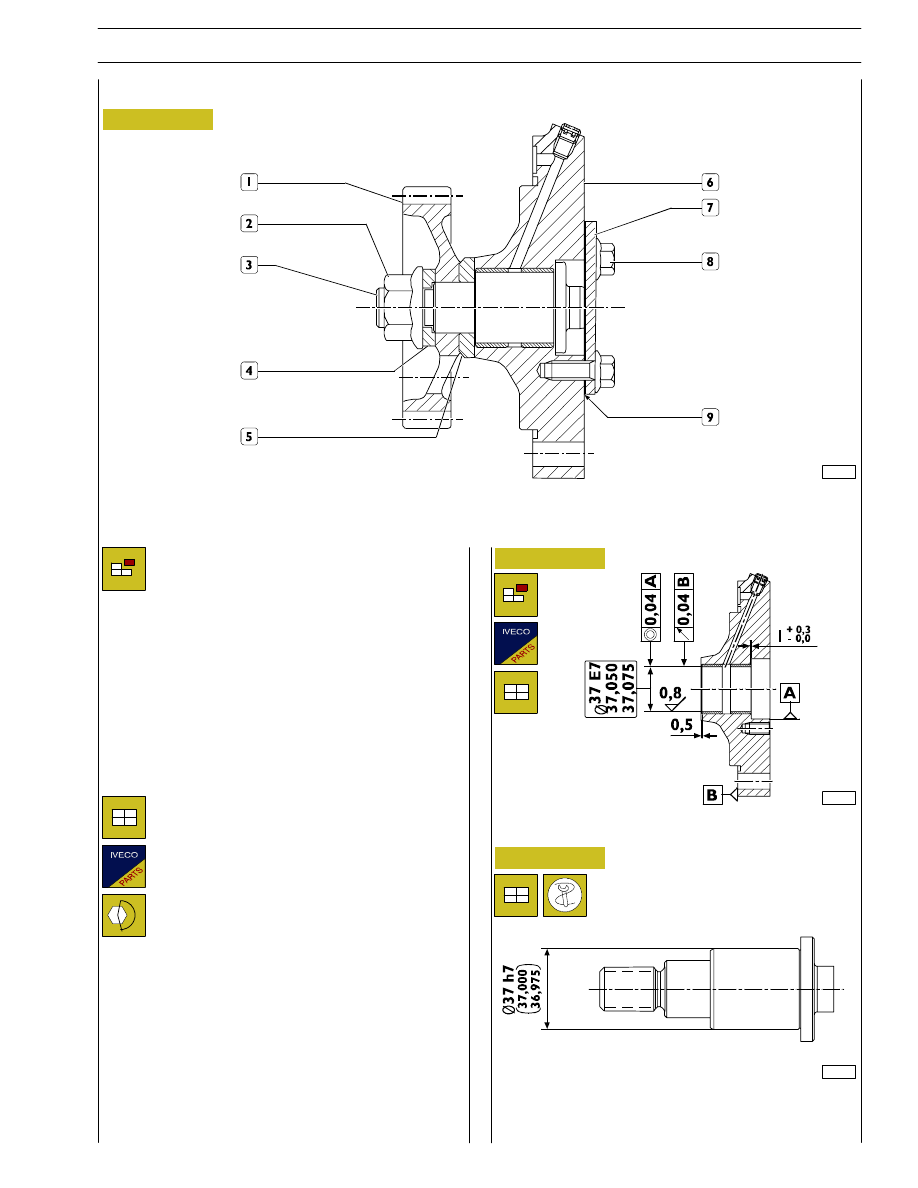

1. Gear - 2. Nut - 3. Shaft - 4. Washer - 5. Spacer - 6. Support - 7. Cover - 8. Screw - 9. Seal.

Removal

Refitting

For refitting, reverse operations described for
removal according to instructions below:

- install a new seal (9);

- lubricare shaft shank (3) with engine oil;

- lock screws and nut at prescribed torque.

107992

Shaft

107993

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

49
