Engine Iveco C10/C13/C78/Cursor 13/Cursor 78. Manual - part 63

10

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

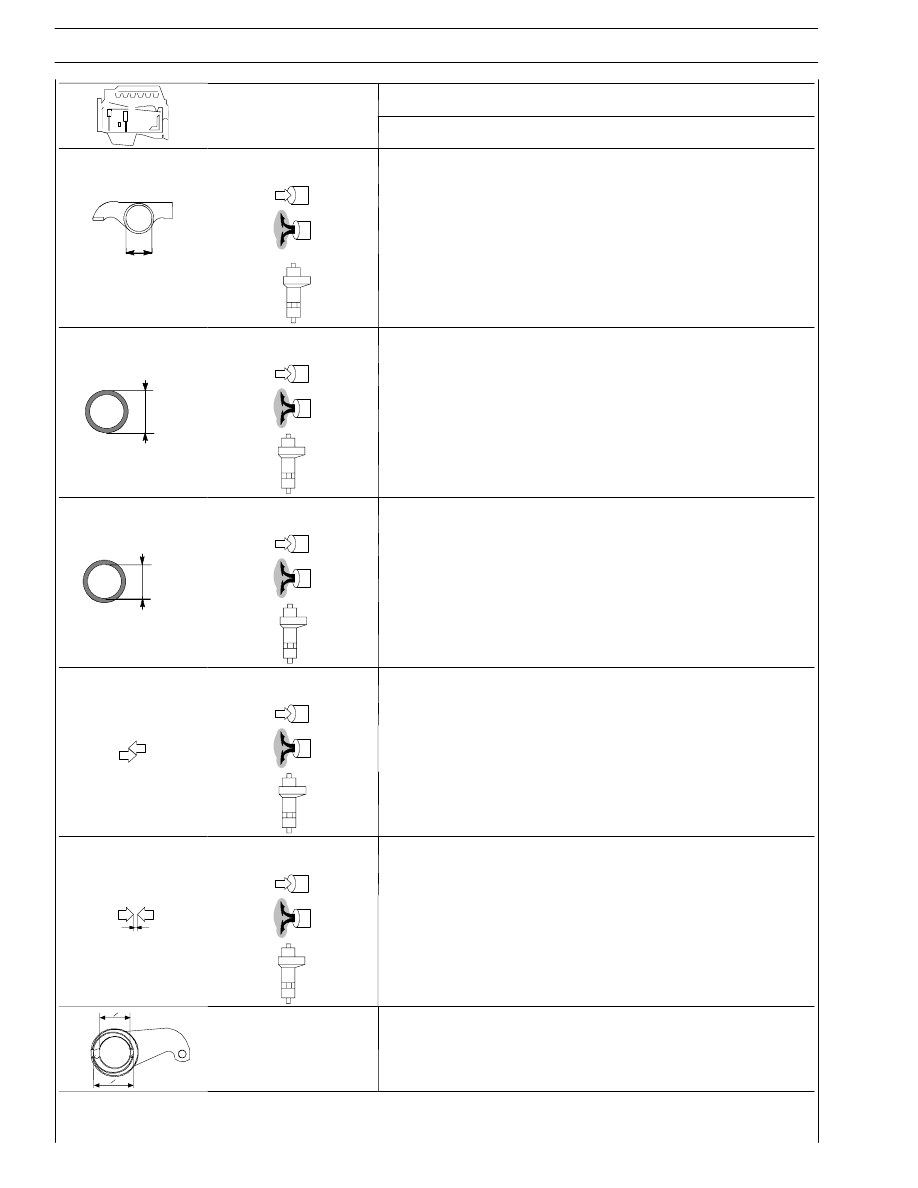

Type

F3A

Type

mm

Bushing housing in
rocker arms

45.000 to 45.016

59.000 to 59.019

∅

46.000 to 46.016

Bushing outer diameter
for rocker arms

45.090 to 45.130

∅

59.100 to 59.140

46.066 to 46.091

Bushing inner diameter
for rocker arms

42.025 to 42.041

∅

56.030 to 56.049

42.015 to 42.071

Between bushings and
housings

0.074 to 0.130

0.081 to 0.140

0.050 to 0.091

Between bushings of
rocker arms and shaft

0.025 to 0.057

0.025 to 0.057

0.015 to 0.087

O1

O2

Engine brake control lever

Eccentric pin outer
diameter

∅1

Rocker arms shaft seat

∅2

55.981

÷ 56.000

42.025

÷ 42.041

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

11

Type

F3A

mm

Rocker arms and engine
brake control lever pin

0.030 to 0.058

Rocker arm shaft and seat
on engine brake control
lever

0.025 to 0.057

TURBOCHARGER

Type

HOLSET HX 50W

End float

0.025 to

0.127

Radial play

0.381 to

0.610

12

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

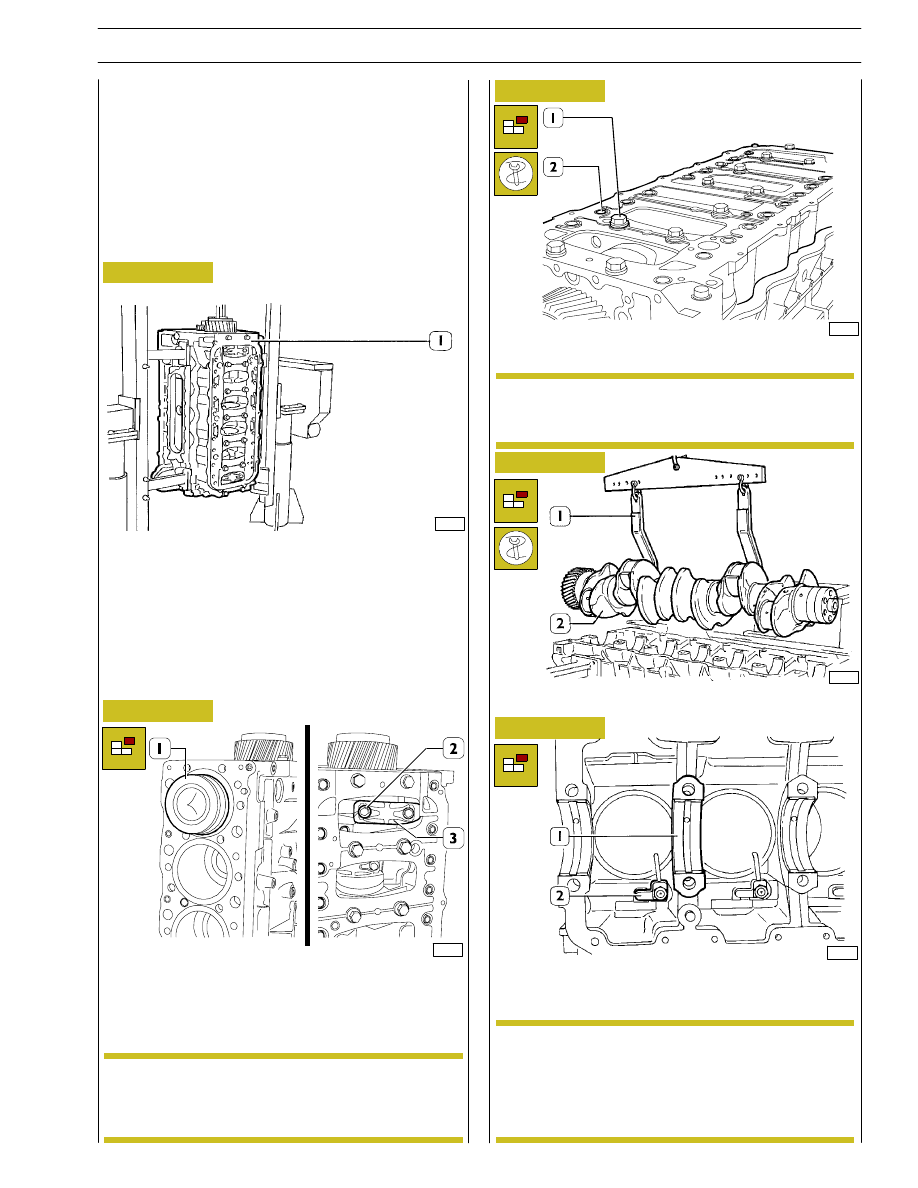

60518

Figure 1

Figure 2

Figure 3

Figure 4

Figure 5

Untighten screws (2) fixing the connecting rod cap (3) and
remove it. Remove the connecting rod-piston (1) assembly
from the upper side. Repeat these operations for the other
pistons.

By means of proper and splined wrenches, untighten the
screws (1) and (2) and remove the under-block.

47574

Rotate the block (1) to the vertical position.

Using tool 99360500 (1), remove the crankshaft (2).

Remove the main bearing shells (1), unscrew the screws and
take out the oil nozzles (2).
Remove the cylinder liners as described under the relevant
subheading on page 16.

After disassembling the engine, thoroughly clean
disassembled parts and check their integrity.
Instructions for main checks and measures are
given in the following pages, in order to determine
whether the parts can be re-used.

Keep the big end bearing shells in their respective
housings and/or note down their assembly
position since, if reusing them, they will need to be
fitted in the position found upon removal.

Note down the assembly position of the top and

bottom main bearing shells since, if reusing them,

they will need to be fitted in the position found upon

removal.

ENGINE OVERHAUL
ENGINE REMOVAL AT THE BENCH

The

following

instructions

are

prescribed

on

the

understanding that the engine has previously been placed on
the rotating bench and that removal of all specific
components of the equipment have been already removed
as well. (See Section 3 of the manual herein).

The section illustrates therefore all the most important
engine overhaul procedures.

47571

47570

60519

NOTE

NOTE

NOTE

SECTION 4 - OVERHAUL AND TECHNICAL SPECIFICATIONS

13
