SEAT BELT SYSTEM

9A–1

RODEO

RESTRAINTS

CONTENTS

SEAT BELT SYSTEM

Service Precaution. . . . . . . . . . . . . . . . . . . . .

9A–1

Front Seat Belt (LWB) . . . . . . . . . . . . . . . . . .

9A–2

Front Seat Belt and Associated Parts. . . . .

9A–2

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

9A–2

Inspection . . . . . . . . . . . . . . . . . . . . . . . . . .

9A–3

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

9A–3

Front Seat Belt (SWB) . . . . . . . . . . . . . . . . . .

9A–4

Front Seat Belt and Associated Parts. . . . .

9A–4

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

9A–4

Inspection . . . . . . . . . . . . . . . . . . . . . . . . . .

9A–6

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

9A–6

Rear Seat Belt (LWB)  . . . . . . . . . . . . . . . . . .

9A–7

Rear Seat Belt and Associated Parts . . . . .

9A–7

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

9A–7

Inspection . . . . . . . . . . . . . . . . . . . . . . . . . .

9A–8

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

9A–9

Rear Seat Belt (SWB) . . . . . . . . . . . . . . . . . .

9A–10

Rear Seat Belt and Associated Parts . . . . .

9A–10

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

9A–10

Inspection . . . . . . . . . . . . . . . . . . . . . . . . . .

9A–12

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

9A–12

Front Seat Buckle Assembly . . . . . . . . . . . . .

9A–13

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

9A–13

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

9A–13

Rear Center Seat Belt / Buckle Assembly . . .

9A–14

Rear Center Seat Belt / Buckle Assembly

and Associated Parts . . . . . . . . . . . . . . . . .

9A–14

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

9A–14

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

9A–14

Child Seat Tether Anchorage Bracket

(Child Restraint) . . . . . . . . . . . . . . . . . . . . . .

9A–15

Child Seat Tether Anchorage Bracket and

Associated Parts  . . . . . . . . . . . . . . . . . . . .

9A–15

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

9A–15

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

9A–15

Child Seat Lower Anchorage Striker (LWB)  .

9A–16

Child Seat Lower Anchorage Striker and

Associated Parts  . . . . . . . . . . . . . . . . . . . .

9A–16

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

9A–16

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

9A–17

Main Data and Specifications  . . . . . . . . . . . .

9A–18

Service Precaution

WARNING:  THIS VEHICLE HAS A SUPPLEMENTAL
RESTRAINT SYSTEM (SRS). REFER TO THE SRS
COMPONENT AND WIRING LOCATION VIEW IN
ORDER TO DETERMINE WHETHER YOU ARE
PERFORMING SERVICE ON OR NEAR THE SRS
COMPONENTS OR THE SRS WIRING. WHEN YOU
ARE PERFORMING SERVICE ON OR NEAR THE
SRS COMPONENTS OR THE SRS WIRING, REFER
TO THE SRS SERVICE INFORMATION. FAILURE TO
FOLLOW WARNINGS COULD RESULT IN POSSIBLE
AIR BAG DEPLOYMENT, PERSONAL INJURY, OR
OTHERWISE UNNEEDED SRS SYSTEM REPAIRS.

CAUTION:  Always use the correct fastener in the
proper location. When you replace a fastener, use
ONLY the exact part number for that application.
ISUZU will call out those fasteners that require a
replacement after removal. ISUZU will also call out
the fasteners that require thread lockers or thread
sealant. UNLESS OTHERWISE SPECIFIED, do not
use supplemental coatings (Paints, greases, or
other corrosion inhibitors) on threaded fasteners or
fastener joint interfaces. Generally, such coatings
adversely affect the fastener torque and the joint
clamping force, and may damage the fastener.
When you install fasteners, use the correct
tightening sequence and specifications. Following
these instructions can help you avoid damage to
parts and systems.

SECTION

9A–2

SEAT BELT SYSTEM

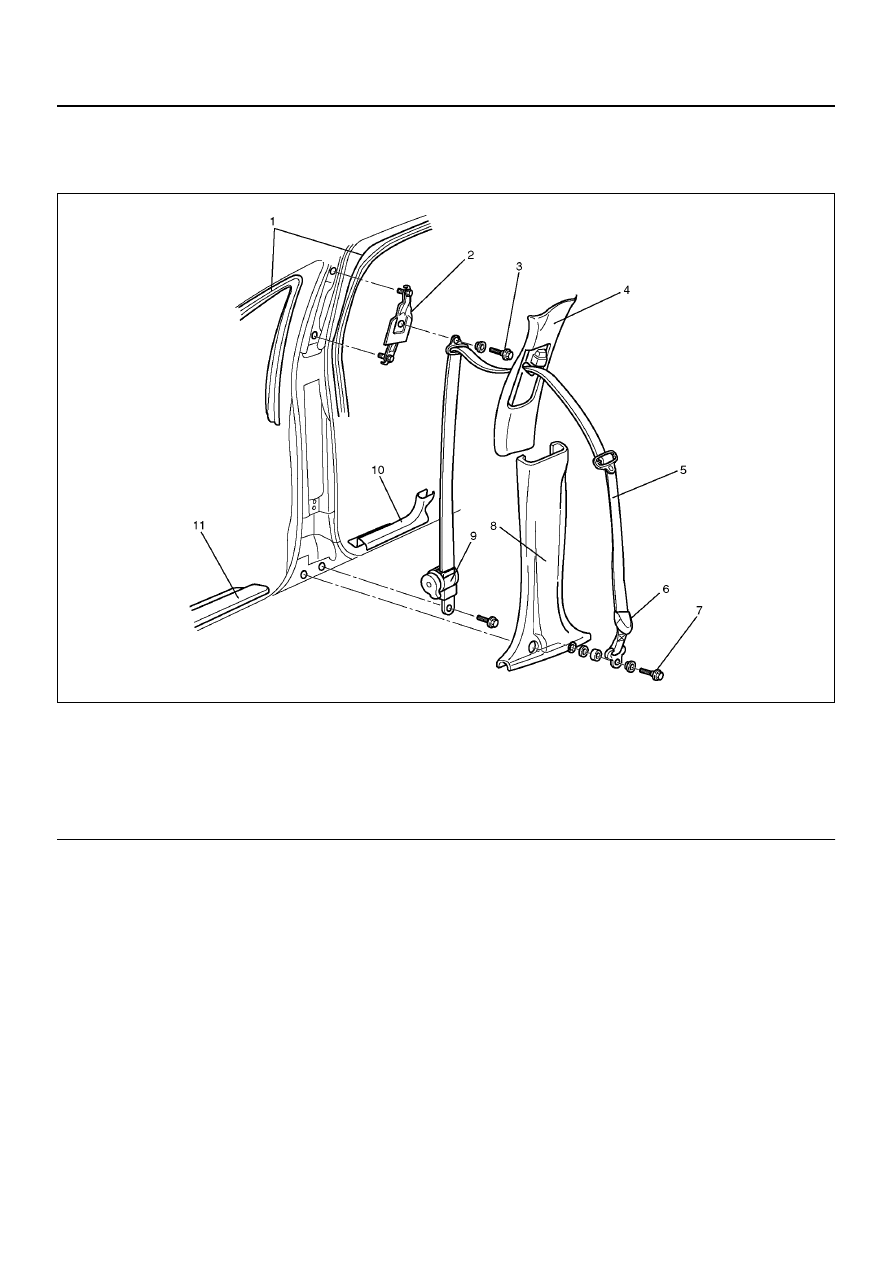

Front Seat Belt (LWB)

Front Seat Belt and Associated Parts

760R100045

EndOFCallout

Removal

1. Disconnect the battery ground cable.

2. Remove the sill plate (Front & Rear).

3. Remove the anchor cover and seat belt lower

anchor bolt.

4. Remove the lower center pillar trim cover.

5. Remove the door seal finisher (Front & Rear).

6. Remove the upper center pillar trim cover.

7. Remove the seat belt upper anchor bolt.

8. Remove the retractor fixing bolt.

9. Remove the seat belt assembly.

10. Remove the adjustable shoulder anchor assembly.

• Remove the two fixing bolts.

Legend

(1) Door Seal Finisher (Front & Rear)
(2) Adjustable Shoulder Anchor Assembly
(3) Seat Belt Upper Anchor Bolt
(4) Upper Center Pillar Trim Cover
(5) Front Seat Belt Assembly

(6) Anchor Cover
(7) Seat Belt Lower Anchor Bolt
(8) Lower Center Pillar Trim Cover
(9) Retractor

(10) Rear Sill Plate

(11) Front Sill Plate

SEAT BELT SYSTEM

9A–3

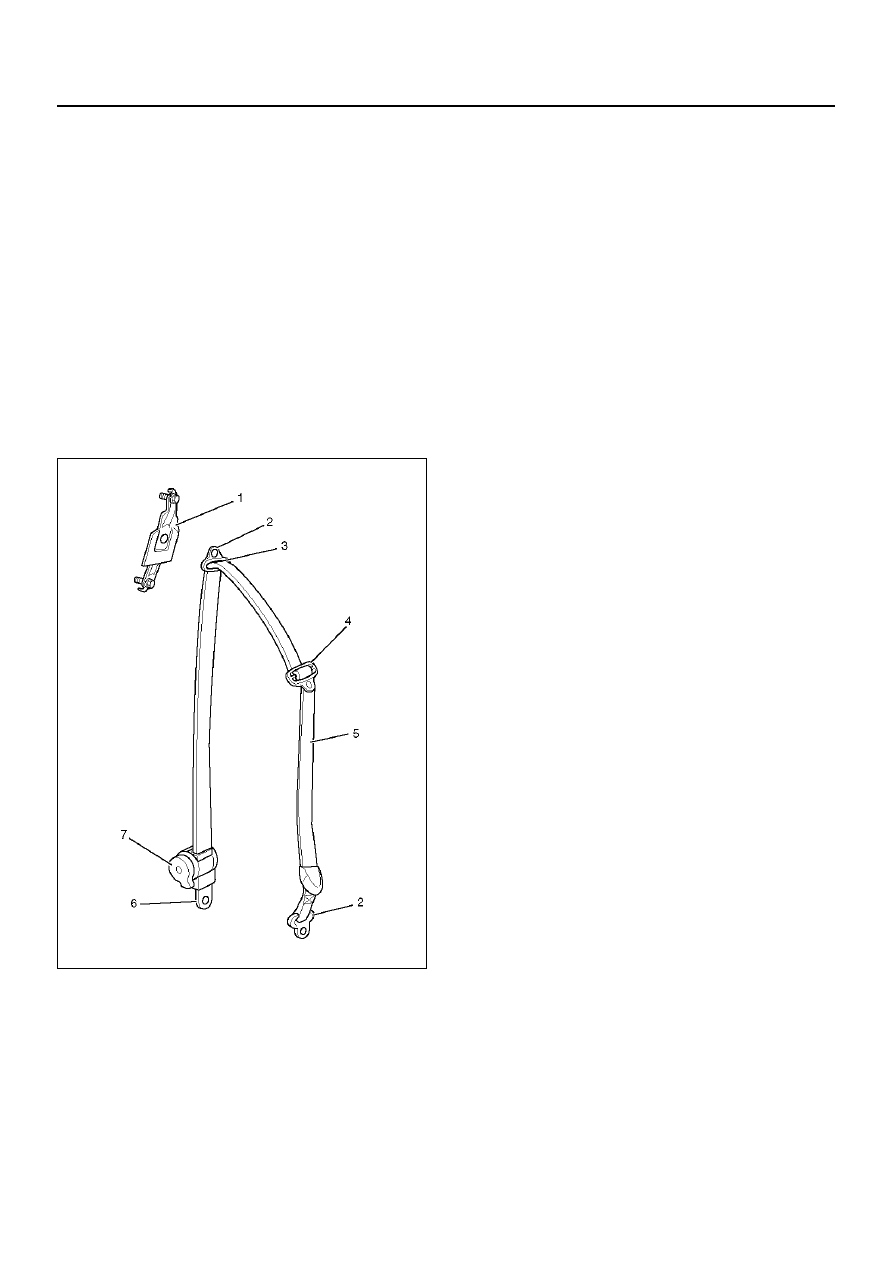

Inspection

If any of the following abnormalities is found, replace on
an assembly basis.

• Deformed and malfunctioning adjustable shoulder

anchor (1).

• Uneven movement of upper/lower anchors (2) in the

circumferential direction.

• Damaged and/or deformed through ring (3).

• Damaged and/or deformed tongue (4).

• Damaged and/or frayed webbing (5).

• Deformed retractor bracket (6).

• Seat belt does not retract (7).

• Resistance or abnormal sound when seat belt is

pulled out or retracted (7).

• Retractor (7) abnormality.

760R100032

Inspection of retractor

1. ELR (Emergency Locking Retractor) lock inclining

angle check.

• The seat belt should not lock when pulled gently

at a 15 degree angle. Also, the seat belt should
lock when pulled at a 45 degree angle or higher.

2. ELR lock check.

• The seat belt should not lock when pulled slowly,

however, the seat belt should lock when pulled
quickly.

3. ALR (Automatic Locking Retractor)/ELR check

(Except for driver's seat).

• Make sure the seat belt is locked when pulled out

fully.

• Make sure the seat belt can be pulled out and

retracts after when rewound fully.

CAUTION:  Do not disassemble the retractor.

Installation

To install, follow the removal steps in the reverse order,
noting the following points.

CAUTION:  When replacing the front seat belt,
always replace the seat belt with the same parts/part
number.

1. Tighten the adjustable shoulder anchor assembly

fixing bolts to the specified torque.

Torque: 39 N·m (29 lb ft)

2. Tighten the seat belt anchor bolts (Upper & Lower)

and the retractor fixing bolts to the specified torque.

Torque: 39 N·m (29 lb ft)

9A–4

SEAT BELT SYSTEM

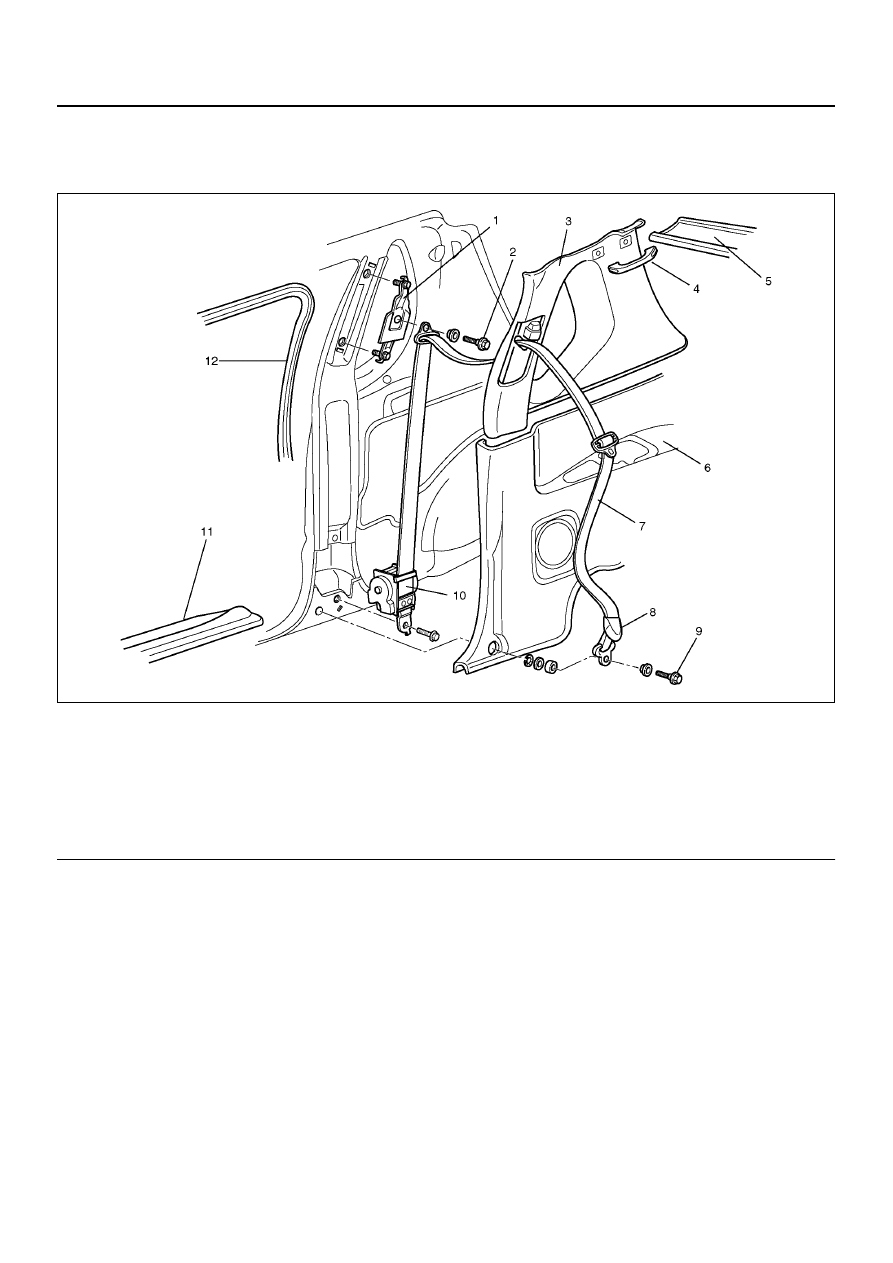

Front Seat Belt (SWB)

Front Seat Belt and Associated Parts

760R200021

EndOFCallout

Removal

1. Disconnect the battery ground cable.

2. Remove the rear seat assembly.

• Refer to Rear Seat Assembly in Seats section.

3. Remove the soft top assembly or resin top

assembly.

• Refer to Soft Top Assembly or Resin Top

Assembly in Sunroof/Convertible Top section.

4. Remove the luggage side trim cover.

• Refer to Rear Seat Belt (SWB) in this section.

5. Remove the sill plate.

6. Remove the anchor covers and seat belt lower

anchor bolts (Front & Rear).

Legend

(1) Adjustable Shoulder Anchor Assembly
(2) Seat Belt Upper Anchor Bolt
(3) Upper Quarter Trim Cover
(4) Assist Grip
(5) Rear Roof Trim Cover
(6) Lower Quarter Trim Cover

(7) Front Seat Belt Assembly
(8) Anchor Cover
(9) Seat Belt Lower Anchor Belt

(10) Retractor

(11) Sill Plate

(12) Door Seal Finisher
