SEATS

8G–1

RODEO

BODY AND ACCESSORIES

CONTENTS

SEATS

Service Precaution. . . . . . . . . . . . . . . . . . . . .

8G–1

Front Seat Assembly . . . . . . . . . . . . . . . . . . .

8G–2

Front Seat Assembly and Associated Parts

8G–2

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8G–2

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8G–3

Power Seat Assembly . . . . . . . . . . . . . . . . . .

8G–5

Power Seat Assembly and Associated Parts

8G–5

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8G–6

Installation  . . . . . . . . . . . . . . . . . . . . . . . . .

8G–7

Rear Seat Assembly (LWB). . . . . . . . . . . . . .

8G–8

Rear Seat Cushion Assembly and

Associated Parts  . . . . . . . . . . . . . . . . . . . .

8G–8

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8G–9

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8G–9

Rear Seat Back Assembly and Associated

Parts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

8G–10

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8G–10

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8G–11

Rear Seat Assembly (SWB)  . . . . . . . . . . . . .

8G–12

Rear Seat Assembly and Associated Parts

8G–12

Removal . . . . . . . . . . . . . . . . . . . . . . . . . . .

8G–13

Installation. . . . . . . . . . . . . . . . . . . . . . . . . .

8G–13

Main Data and Specifications  . . . . . . . . . . . .

8G–14

Service Precaution

WARNING:  THIS VEHICLE HAS A SUPPLEMENTAL
RESTRAINT SYSTEM (SRS). REFER TO THE SRS
COMPONENT AND WIRING LOCATION VIEW IN
ORDER TO DETERMINE WHETHER YOU ARE
PERFORMING SERVICE ON OR NEAR THE SRS
COMPONENTS OR THE SRS WIRING. WHEN YOU
ARE PERFORMING SERVICE ON OR NEAR THE
SRS COMPONENTS OR THE SRS WIRING, REFER
TO THE SRS SERVICE INFORMATION. FAILURE TO
FOLLOW WARNINGS COULD RESULT IN POSSIBLE
AIR BAG DEPLOYMENT, PERSONAL INJURY, OR
OTHERWISE UNNEEDED SRS SYSTEM REPAIRS.

CAUTION:  Always use the correct fastener in the
proper location. When you replace a fastener, use
ONLY the exact part number for that application.
ISUZU will call out those fasteners that require a
replacement after removal. ISUZU will also call out
the fasteners that require thread lockers or thread
sealant. UNLESS OTHERWISE SPECIFIED, do not
use supplemental coatings (Paints, greases, or
other corrosion inhibitors) on threaded fasteners or
fastener joint interfaces. Generally, such coatings
adversely affect the fastener torque and the joint
clamping force, and may damage the fastener.
When you install fasteners, use the correct
tightening sequence and specifications. Following
these instructions can help you avoid damage to
parts and systems.

SECTION

8G–2

SEATS

Front Seat Assembly

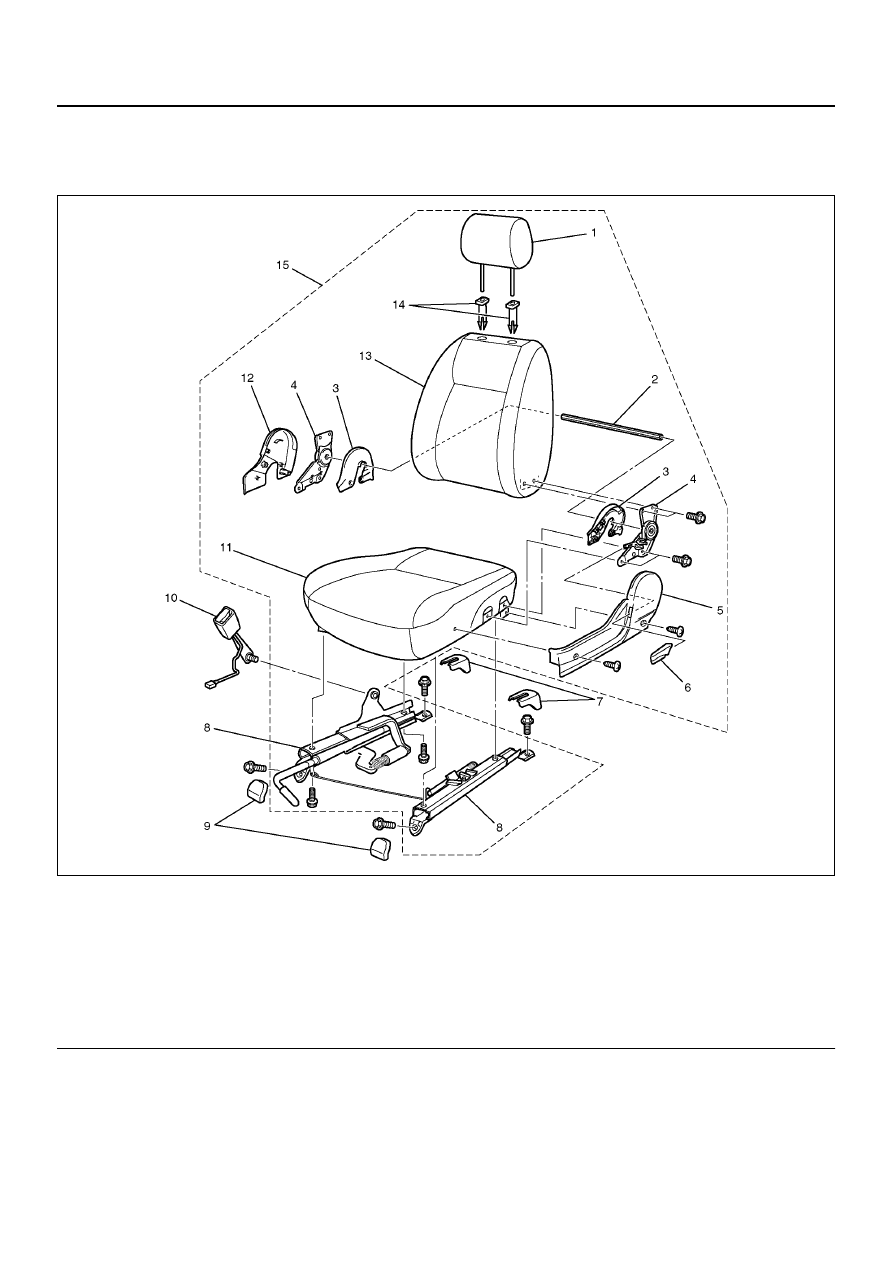

Front Seat Assembly and Associated Parts

750R200018

EndOFCallout

Removal

1. Disconnect the battery ground cable.

2. Remove the fornt and rear covers.

3. Remove the front seat assembly.

• Remove the four fixing bolts.

• Disconnect the seat belt warning connector

(Driver's side only).

4. Remove the reclining knob.

• Pry open the fixed portion of the reclining knob

and lever with the tip of a screwdriver.

Legend

(1) Headrest
(2) Connecting Pipe
(3) Reclining Device Cover
(4) Reclining Device
(5) Outer Side Cover
(6) Reclining Knob
(7) Rear Cover

(8) Seat Adjuster
(9) Front cover

(10) Front Seat Belt Buckle Assembly

(11) Seat Cushion Assembly

(12) Inner Side Cover
(13) Seat Back Assembly
(14) Guide Holder
(15) Front Seat Assembly

SEATS

8G–3

5. Remove the outer side cover.

• Remove the two screws.

6. Remove the headrest.

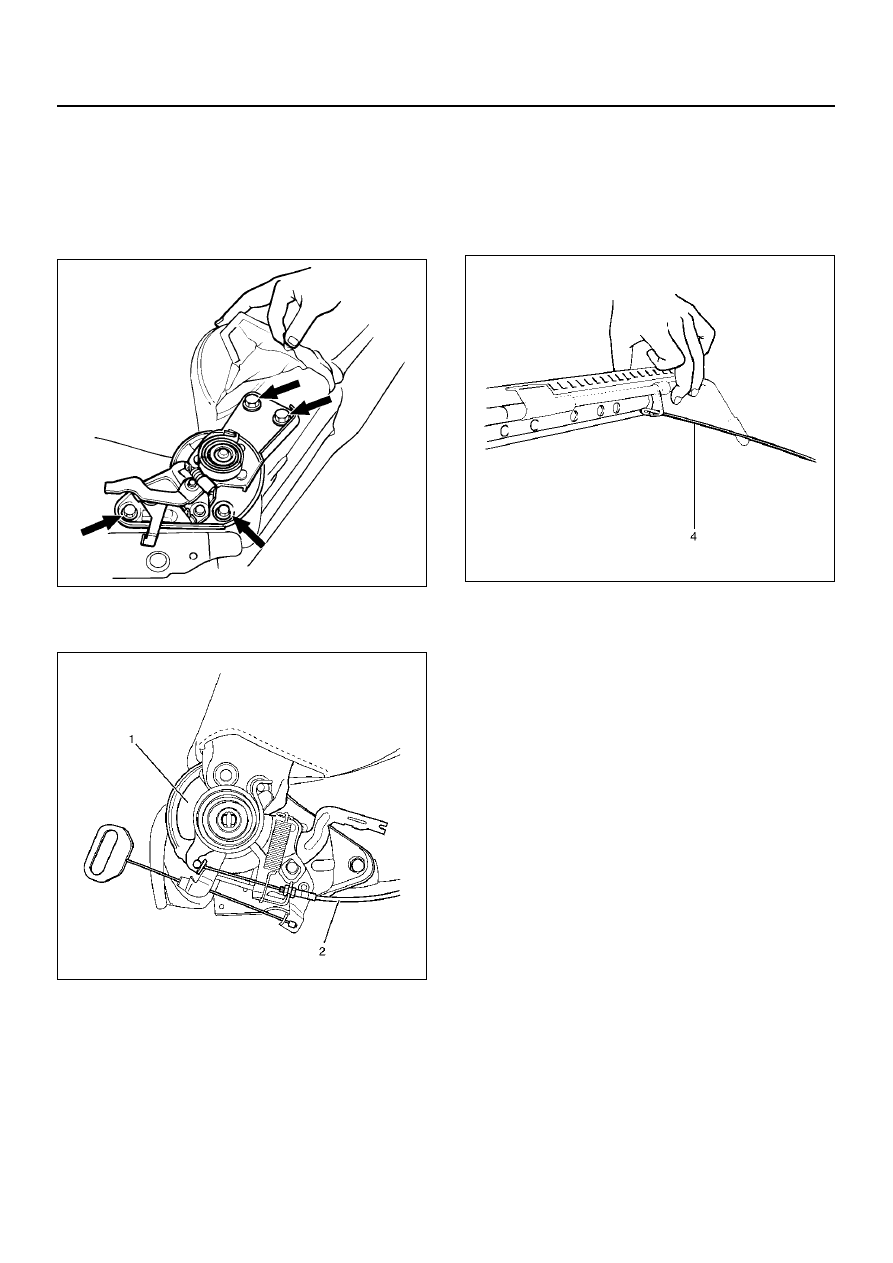

7. Remove the reclining device.

• Pull up on the seat back trim cover in order to

remove the reclining device fixing bolts (LWB).

750R200015

• Remove the device (1) and disconnect the walk-

in cable (2) (SWB).

750RY00276

8. Remove the rear cover.

• Remove the two fixing screws.

9. Remove the front seat belt buckle assmbly.

10. Remove the inner side cover.

11. Remove the reclining device.

12. Remove the rear cover.

13. Remove the connecting pipe.

14. Remove the seat back assembly.

15. Remove the trim cover (Seat back side).

16. Remove the guide holder.

• Pull the guide holder out by holding the bottom

end of it from the seat back assembly.

17. Remove the seat adjuster.

• Disconnect the release wire (4) and remove the

fixing bolts.

750RW006

18. Remove the trim cover (Seat cushion side).

Installation

To install, follow the removal steps in the reverse order,
noting the following points:

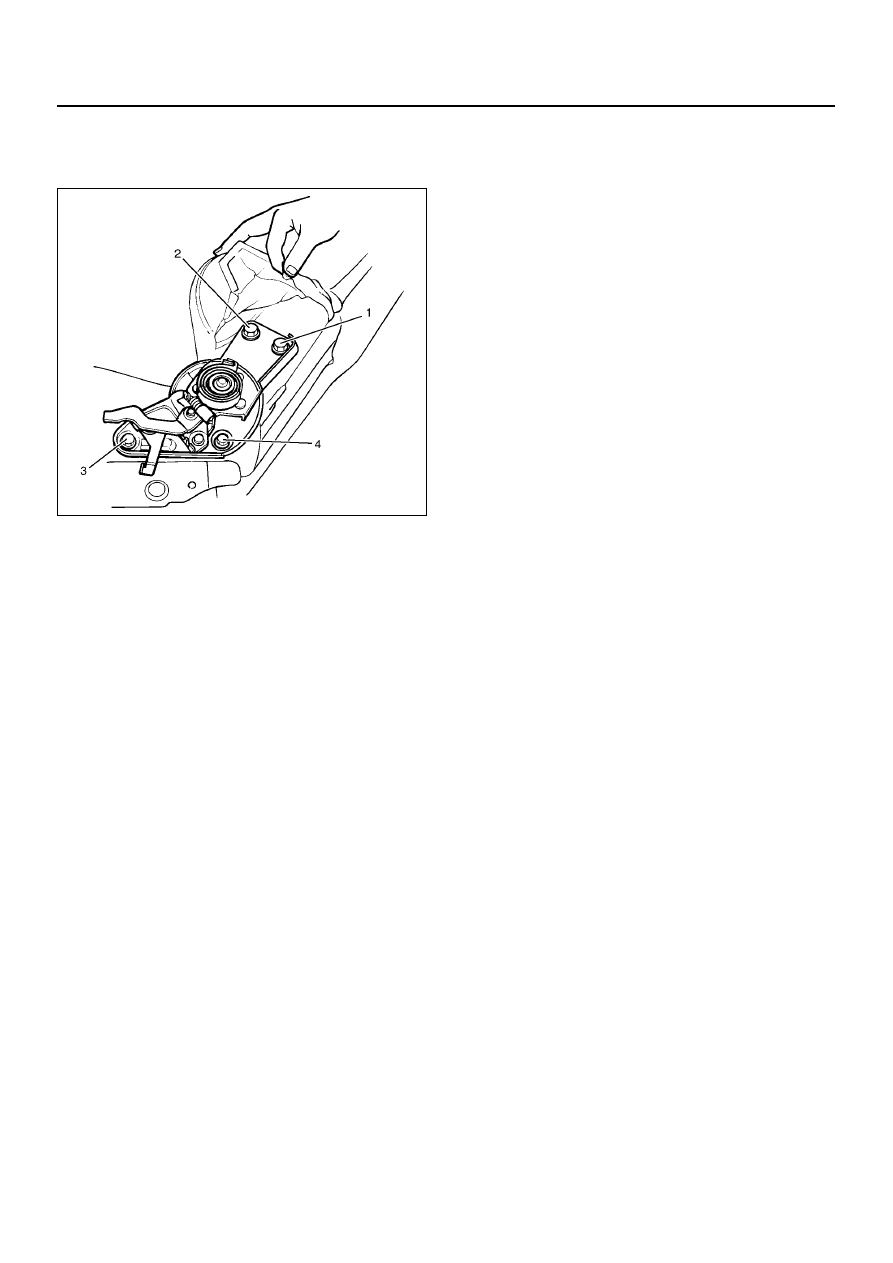

1. Bolt-tightening order is very important. Carefully

follow the installation procedure outlined below.

• Install the inner and outer reclining device to the

seat cushion and seat back.  Tighten the bolts
just enough to hold the reclining device in
position. Do not final-tighten the bolts.

• Final-tighten the inner reclining device bolts

(1),(2) in that order to the seat back.

• Final-tighten the outer reclining device bolts

(3),(4) in that order to the seat back.

• Final-tighten the inner reclining device bolts

(3),(4) in that order to the seat cushion.

• Final-tighten the outer reclining device bolts

(3),(4) in that order to the seat cushion.  Do not
allow the reclining lever to move.

8G–4

SEATS

NOTE:  To separate the seat back from the seat
cushion, remove the seat cushion bolts (3),(4).  Do not
remove the seat back bolts (1),(2).

750R200019

2. Tighten the reclining device fixing bolts to the

specified torque.

Torque: 46 N·m (34 lb ft)

3. Tighten the front seat assembly fixing bolts to the

specified torque.

Torque: 39 N·m (29 lb ft)

4. Tighten the front seat bolt buckle assembly fixing

bolt to the specified torque.

Torque: 29 N·m (22 lb ft)
