8F–22

BODY STRUCTURE

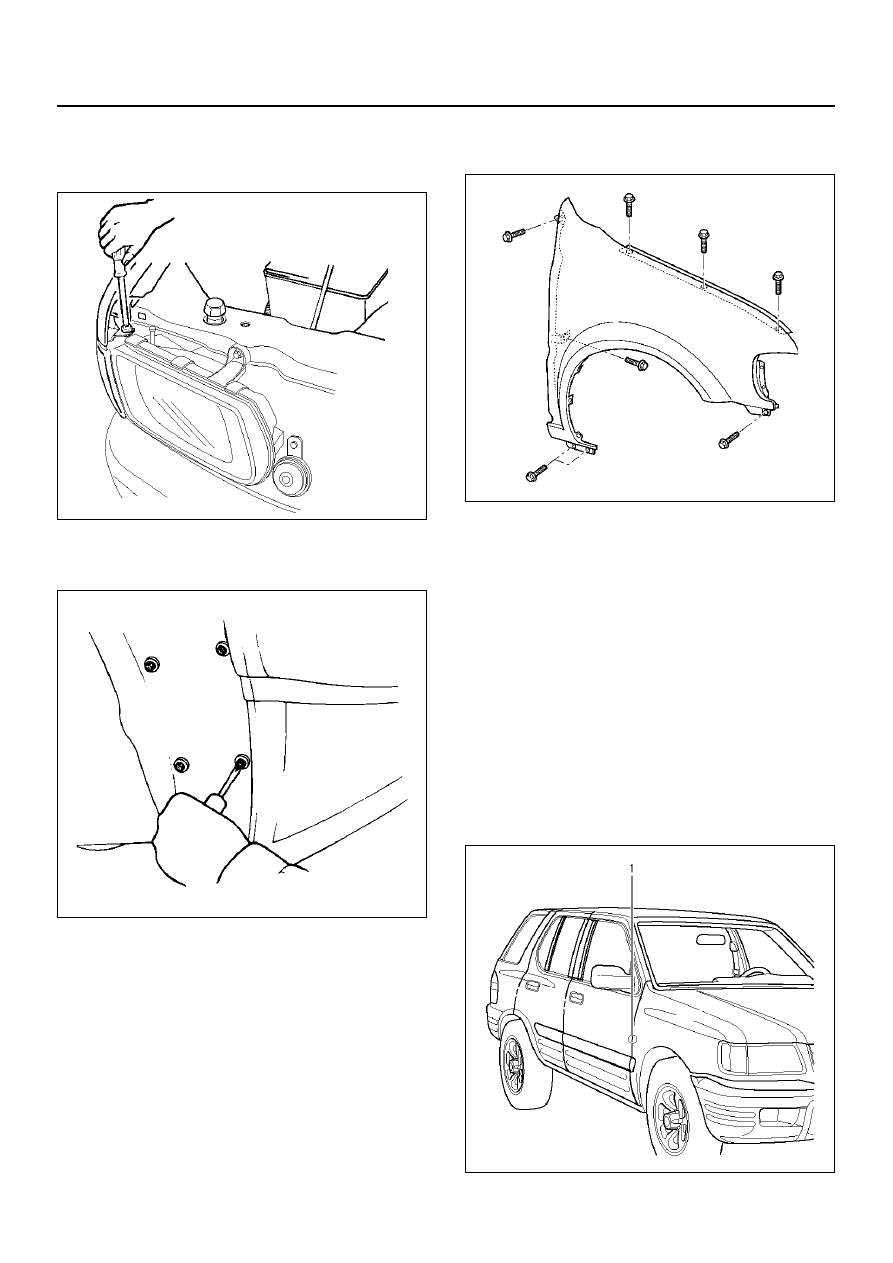

3. Remove the front turn signal light assembly.

• Remove the fixing screw and disconnect the

connector.

801RY00005

4. Remove the front mud flap.

5. Remove the inner liner.

647RY00003

6. Remove the antenna assembly.

• Refer to Rod Type Antenna in Entertainment

section.

7. Remove the front fender panel.

• Remove the eight fixing bolts.

614RX001

8. Remove the front wheel arch moulding (If so

equipped).

• Refer to Wheel Arch Moulding in Exterior/Interior

Trim section.

Installation

To install, follow the removal steps in the reverse order,
noting the following points:

1. Tighten the front fender panel fixing bolts to the

specified torque.

Torque : 7 N·m (61 lb in)

2. Check the fender and front door(1).

Clearance: 5.0 mm (0.196 in)

Height (step): Flush

610RY00002

BODY STRUCTURE

8F–23

610RW001

8F–24

BODY STRUCTURE

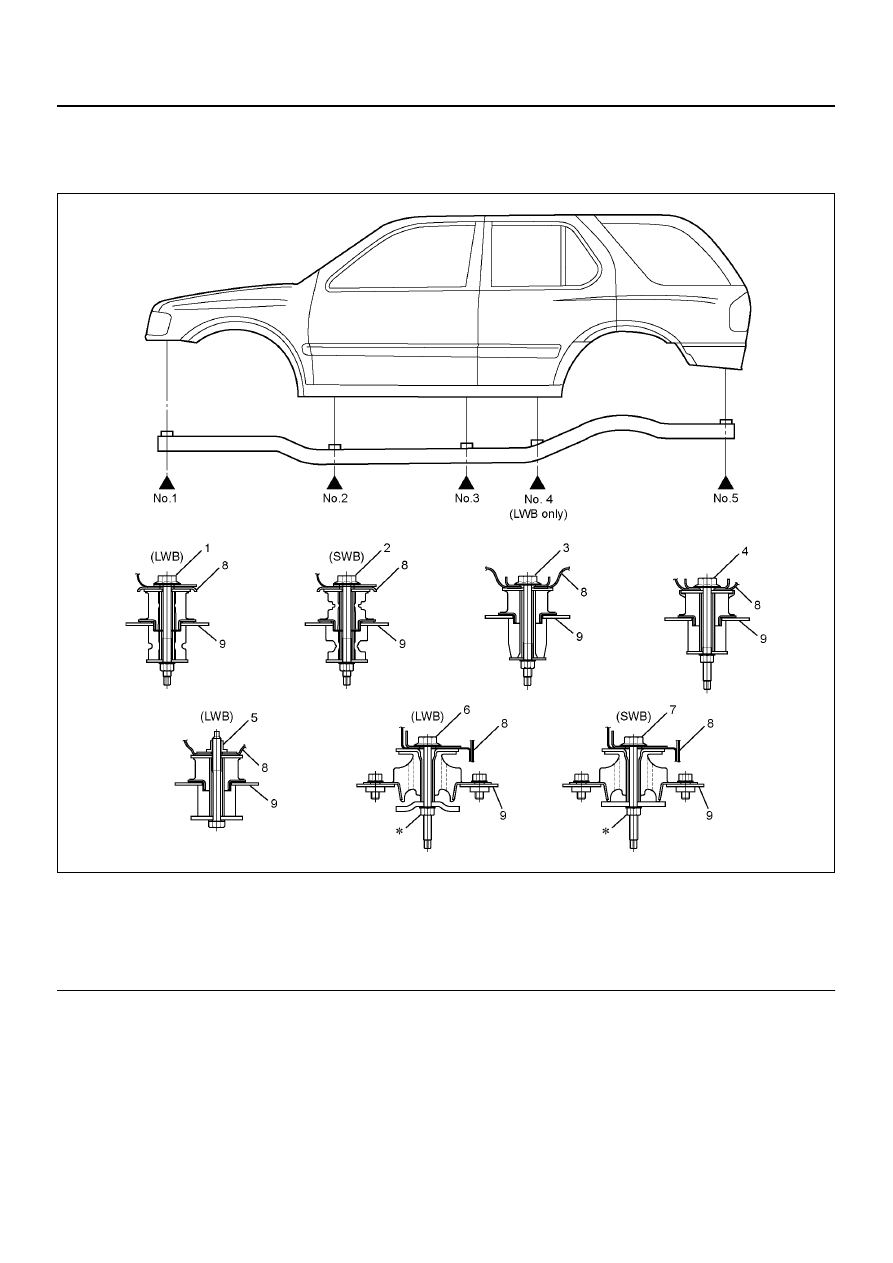

Body Mounting

Parts Location

501R200007

EndOFCallout

Tightening Torque

1. Tighten the body mounting bolts to specified torque.

Torque : 50 N·m (41 lb ft)

* mark position

(LWB) Torque : 50 N·m (41 lb ft)

(SWB) Torque : 103 N·m (76 lb ft)

Legend

(1) No.1 Body Mounting (LWB)
(2) No.1 Body Mounting (SWB)
(3) No.2 Body Mounting
(4) No.3 Body Mounting

(5) No.4 Body Mounting (LWB only)
(6) No.5 Body Mounting (LWB)
(7) No.5 Body Mounting (SWB)
(8) Body Side Mounting Bracket
(9) Frame Side Mounting Bracket

BODY STRUCTURE

8F–25

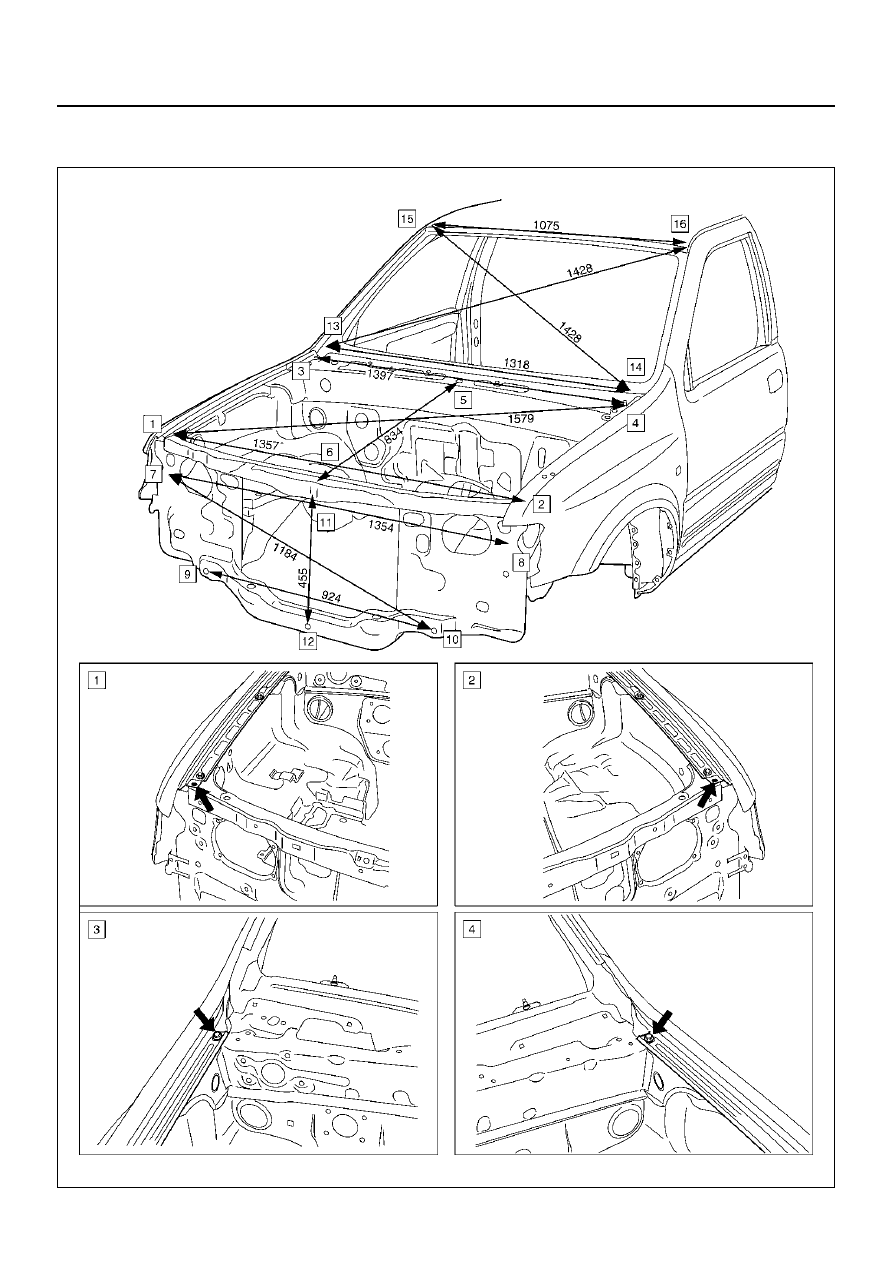

Body Dimension

Front Section

A10RW034
