6A-20  ENGINE MECHANICAL (4JK1/4JJ1)

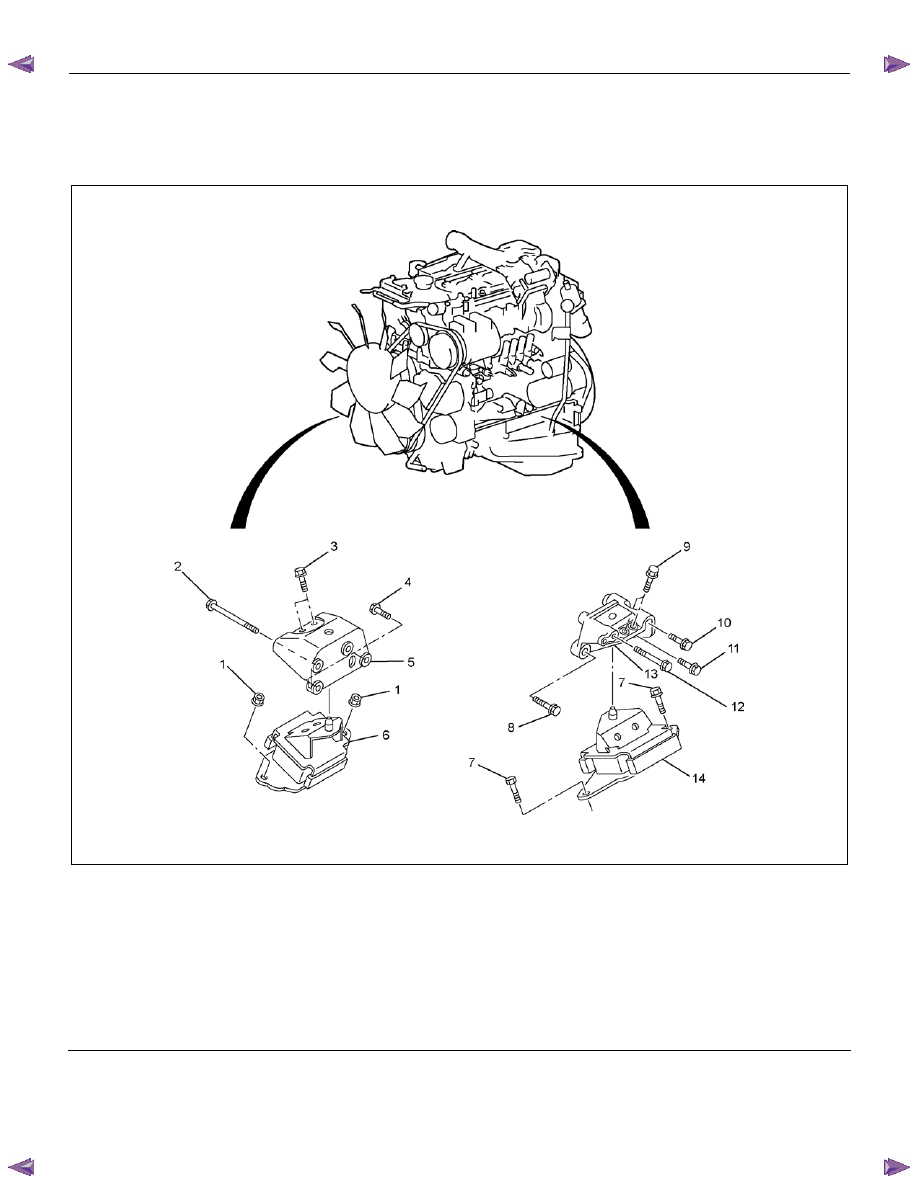

Engine Mount

Components










RTW56ALF001801

Legend

 1. Nut

  2.  Bolt (L = 80 mm / 3.15 in)

  3.  Bolt (L = 30 mm / 1.18 in)

  4.  Bolt (L = 30 mm / 1.18 in)

  5.  Engine Foot RH

  6.  Engine Mount RH

  7.  Bolt (L = 25 mm / 0.98 in)



  8.  Bolt (L = 45 mm / 1.77 in)

  9.  Bolt (L = 30 mm / 1.18 in)

  10.  Bolt (L = 40 mm / 1.57 in)

  11.  Bolt (L = 20 mm / 0.78 in)

  12.  Bolt (L = 100 mm / 3.94 in)

  13.  Engine Foot LH

  14.  Engine Mount LH



ENGINE MECHANICAL (4JK1/4JJ1)  6A-21

Removal

1.  Remove the engine hood.

2.  Remove the engine cover.

3.  Set the hoist and the engine hanger of the special

tool (special tool 5-8840-2823-0).

4.  Remove the engine mount.

•  Before removing the engine mount, hang the

engine with a hoist.

•  Remove the bolts of the engine mount.

•  Hoist the engine assembly slightly to remove the

engine mount.

















RTW56ASH004501



Installation

1.  Install the engine mount and tighten up with the

specified torque.

Tightening torque: 52 N

⋅⋅⋅⋅m (5.3 kg⋅⋅⋅⋅m / 38 lb ft)

2.  Install the engine cover.

3.  Install the engine hood.

•  Check if nothing is wrong with the engine

mount by starting the engine.



6A-22  ENGINE MECHANICAL (4JK1/4JJ1)

Torque Specifications









RTW56ALF003801




Special Tools

ILLUSTRATION

PART NO.

PART NAME









5-8840-2823-0

Engine hanger









ENGINE MECHANICAL (4JK1/4JJ1)  6A-23

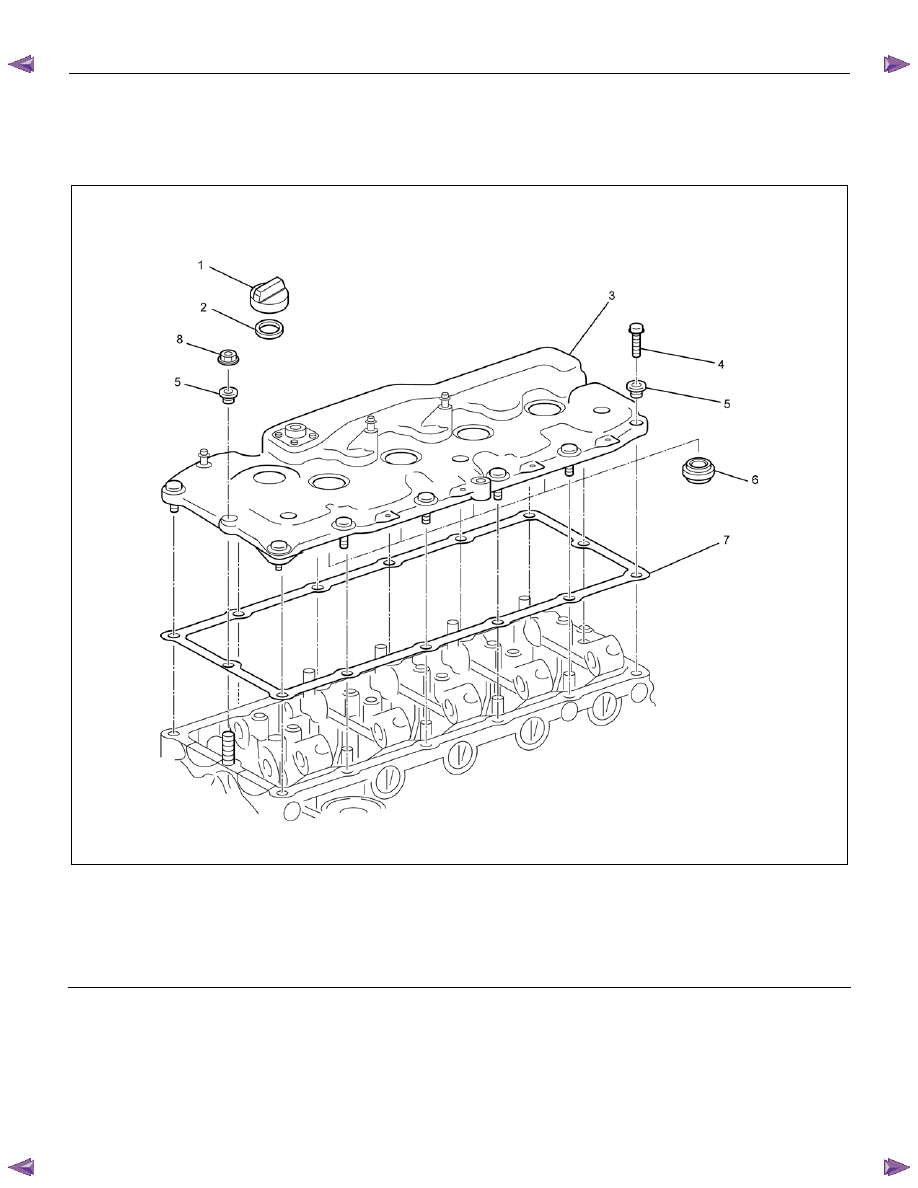

Cylinder Head Cover

Components












RTW76ALF000101

Legend

  1.  Oil Filler Cap

  2.  Oil Filler Cap Gasket

  3.  Cylinder Head Cover

 4. Bolt



  5.  Head Cover Mounting Rubber

  6.  Nozzle Seal Cover

  7.  Head Cover Gasket

 8. Nut
