6E-6  Engine Control System (4JH1)

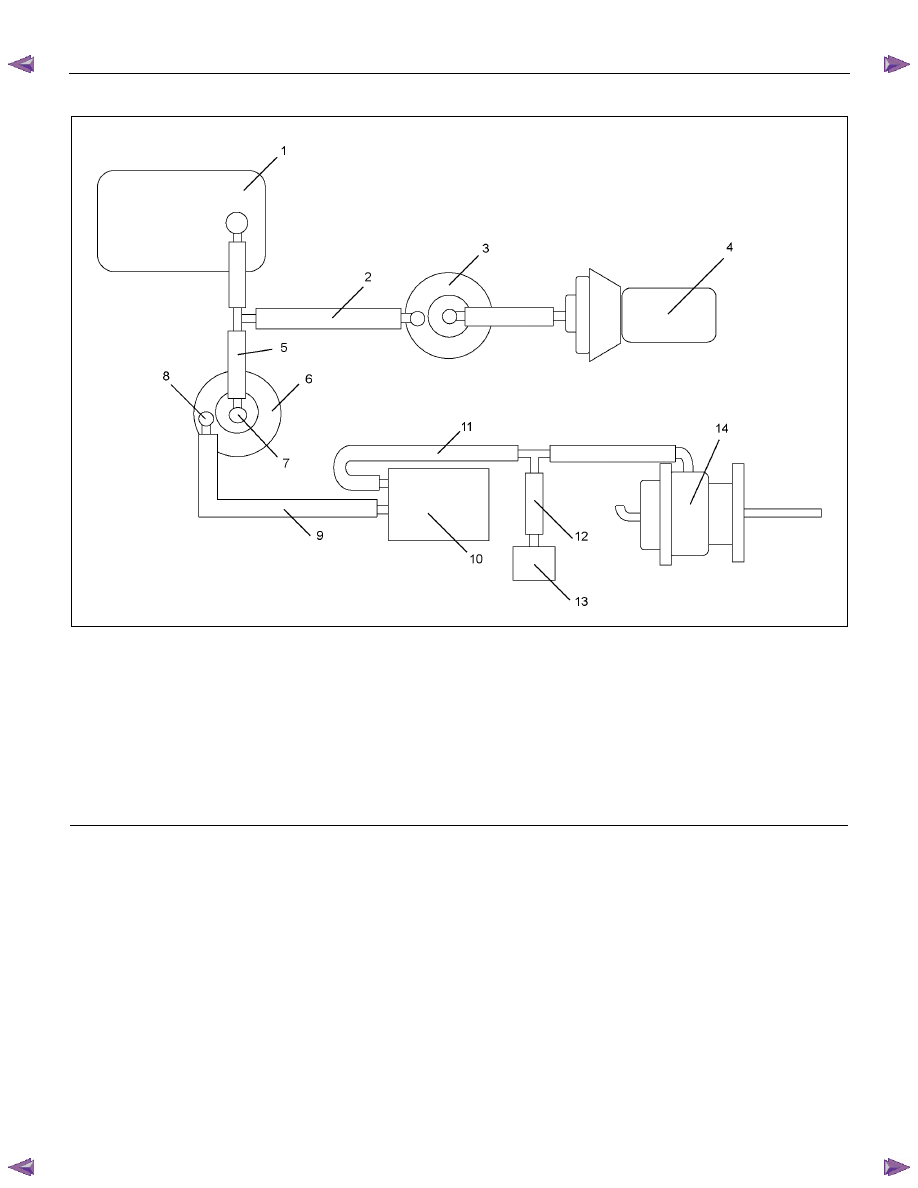

High Altitude Spec











RTW66EMF001101



Legend

 1. Vacuum

Pump

  2.  White Stripe Vacuum Hose

  3.  EGR Solenoid Valve

 4. EGR

Valve

  5.  White Stripe Vacuum Hose

  6.  Vacuum Regulating Valve

 7. Port

S





 8. Port

Z

  9.  Blue Stripe Vacuum Hose

  10.  Turbocharger Solenoid Valve

  11.  White Stripe Vacuum Hose

  12.  Yellow Stripe Vacuum Hose

  13.  Vacuum Pressure Sensor

 14.  Turbocharger





Engine Control System (4JH1)  6E-7

Engine Controls Schematics

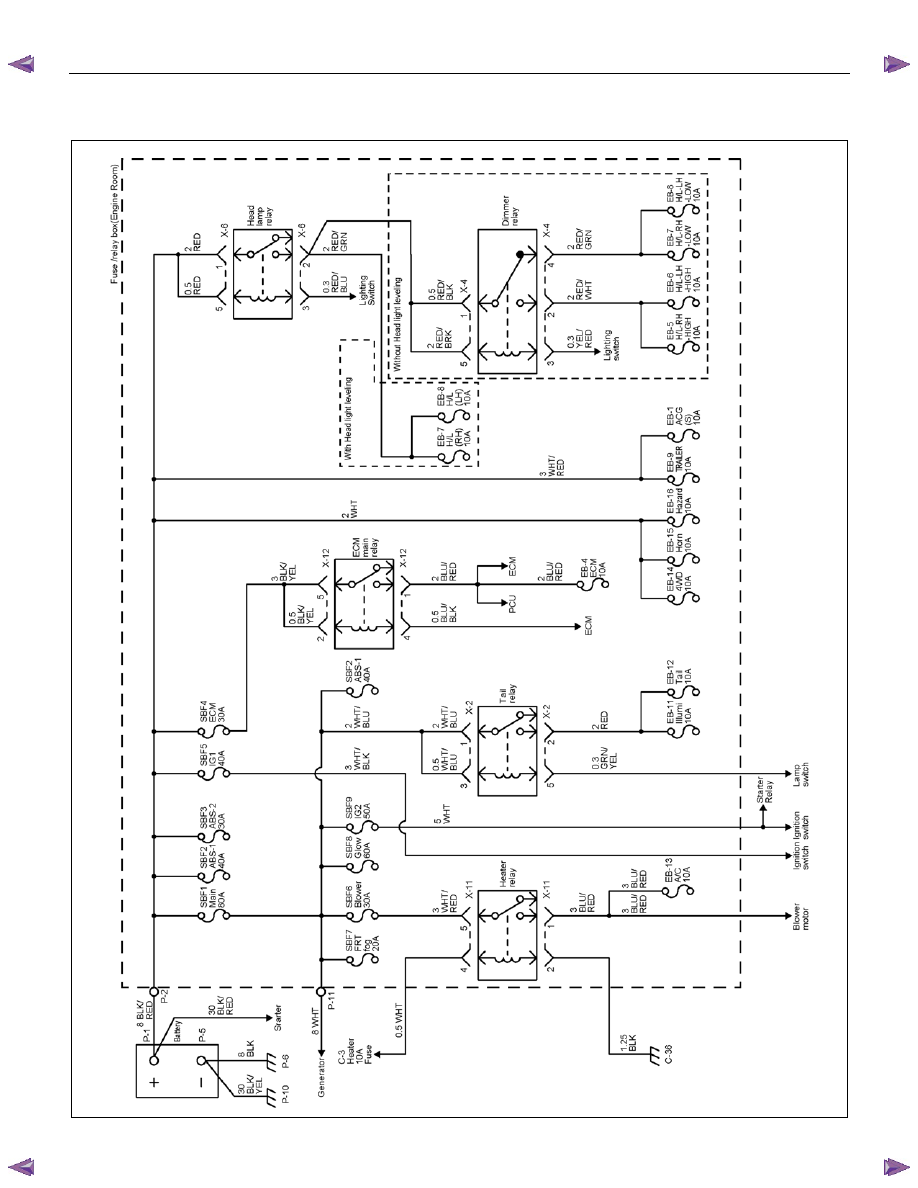

Power Distribution (1)









RTW76EXF002501

6E-8  Engine Control System (4JH1)

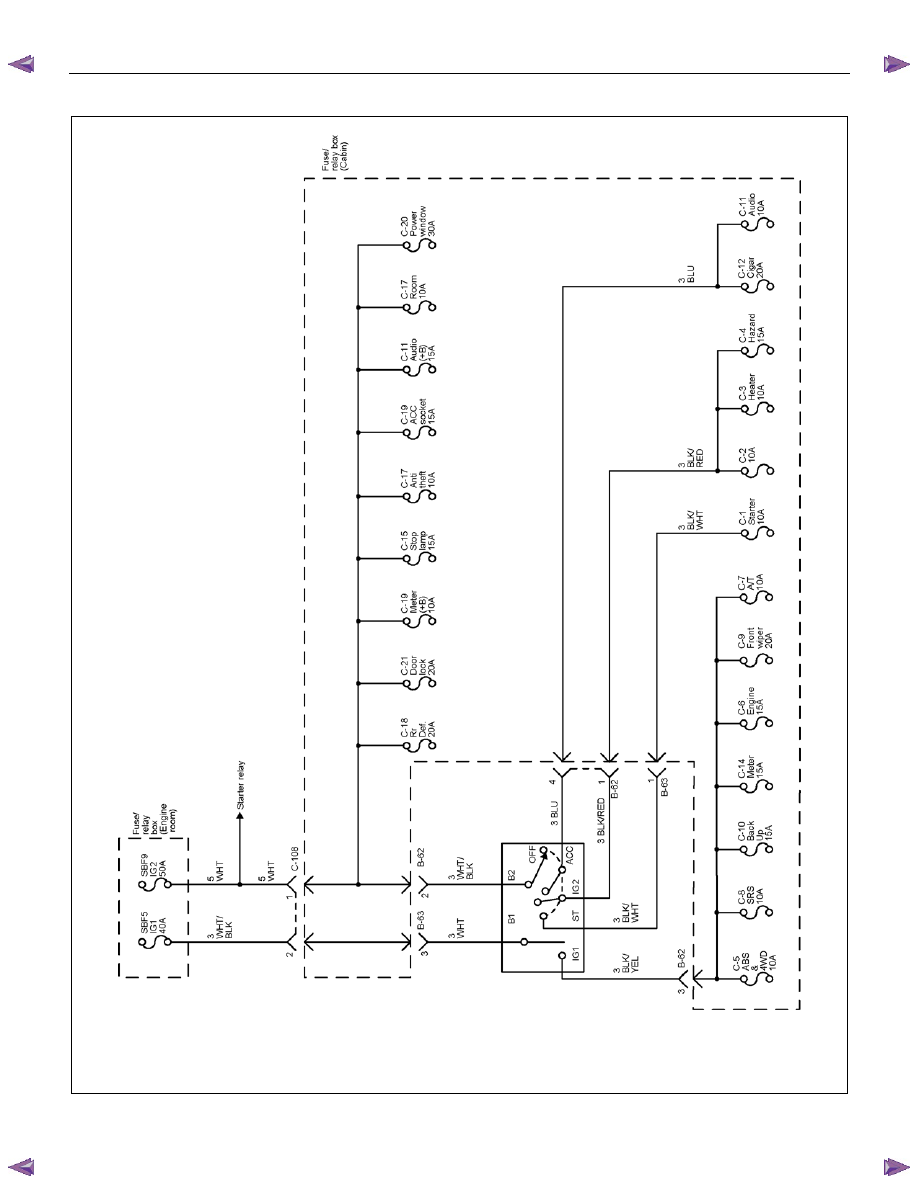

Power Distribution (2)









RTW76EXF002601

Engine Control System (4JH1)  6E-9

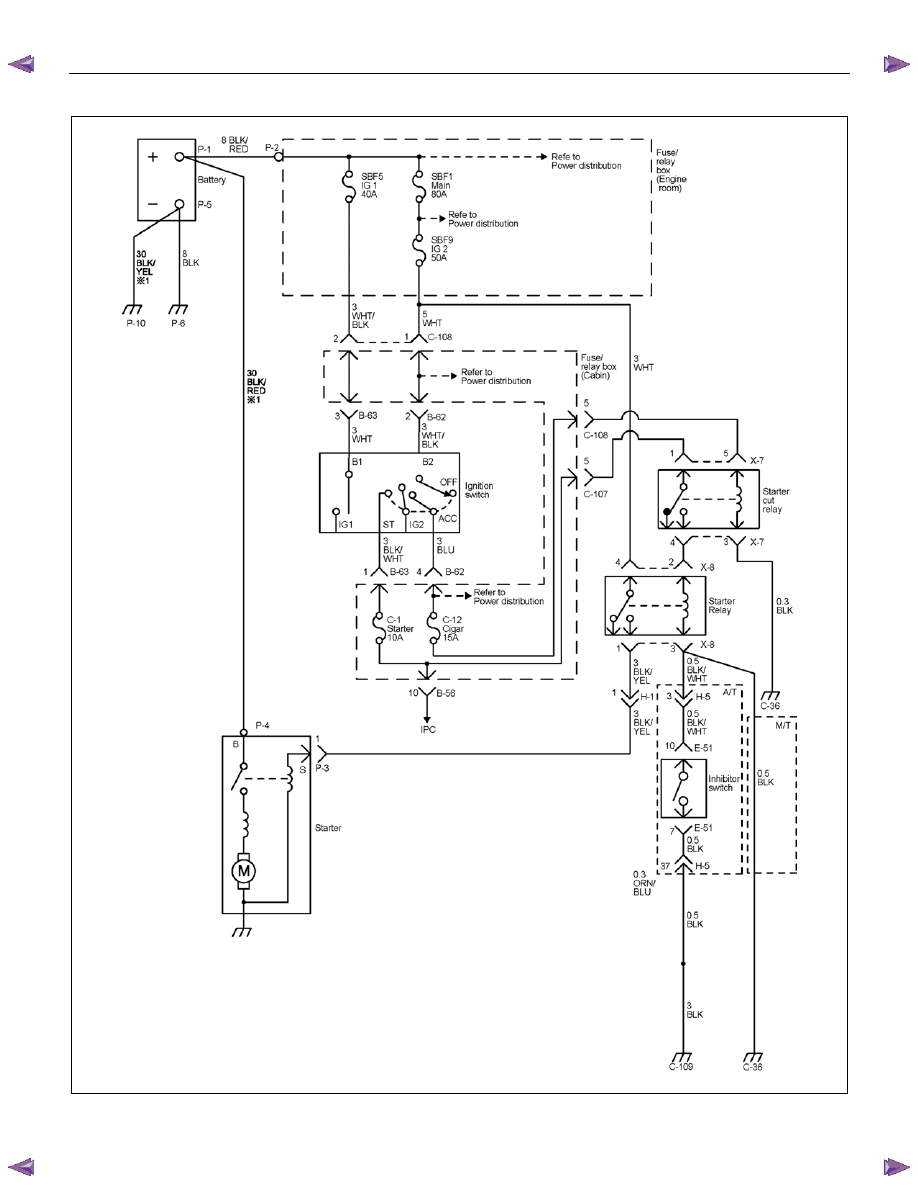

Starting System









RTW76EXF002701
