BRAKES  5C-53

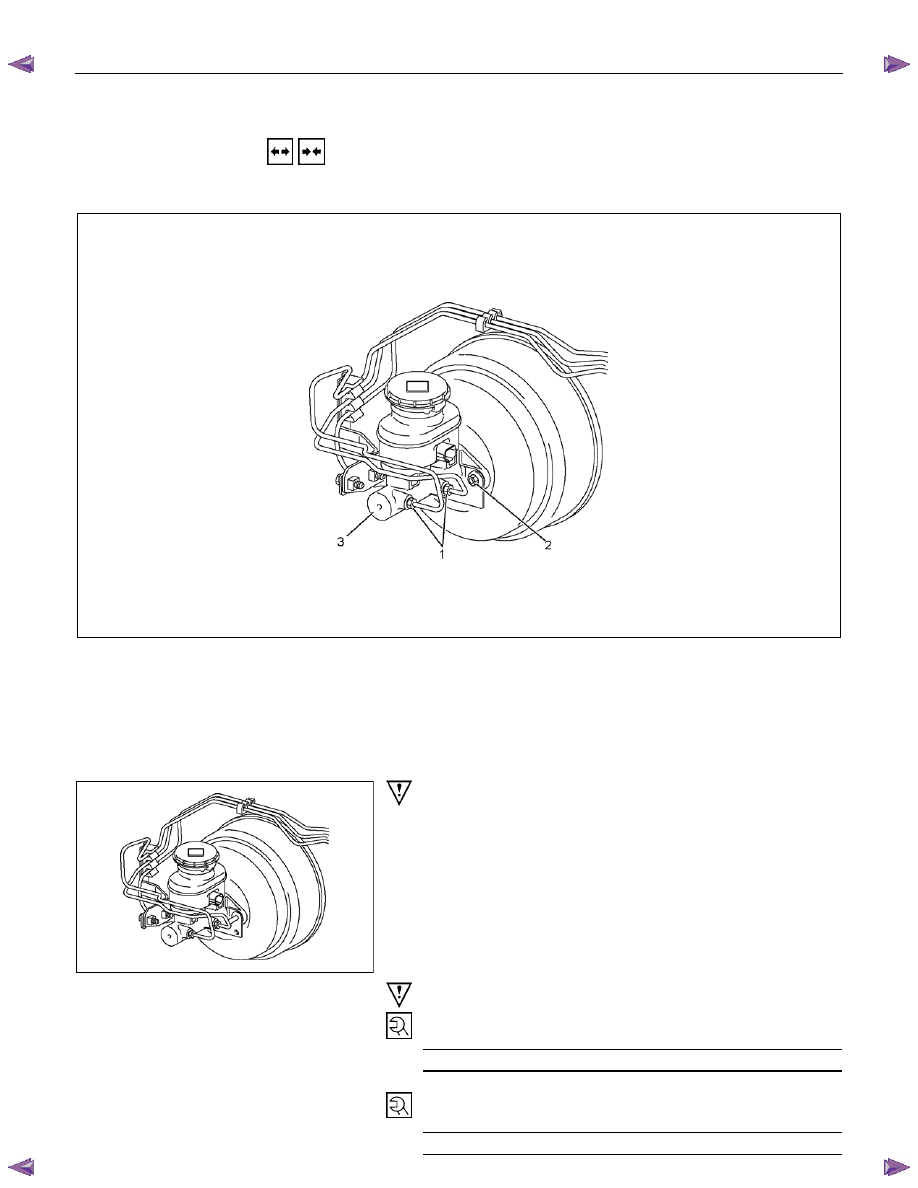

MASTER CYLINDER



  REMOVAL AND INSTALLATION



MASTER CYLINDER ASSEMBLY











This illustration is based on the RHD model



RTW75CMF000901



Removal Steps

▲  1. Brake line


2. Nut; Master cylinder to vacuum booster



3. Master cylinder assembly





Installation Steps



3. Master cylinder assembly

▲  2. Nut; Master cylinder to vacuum booster
▲  1. Brake line












RTW75CSH002701



Important Operation - Removal

1. Brake Line
Be very careful not to spill brake fluid on the painted surface.
Damage to the painted surface will result.












Important Operation - Installation

2.  Nut; Master Cylinder to Vacuum Booster

Torque N

⋅m (kgf⋅m/lb⋅ft)

10 – 16 (1.0 – 1.6 / 7 – 12)


1. Brake Line

Torque N

⋅m (kgf⋅m/lb⋅ft)

13 – 19 (1.3 – 1.9 / 9 – 14)

5C-54  BRAKES

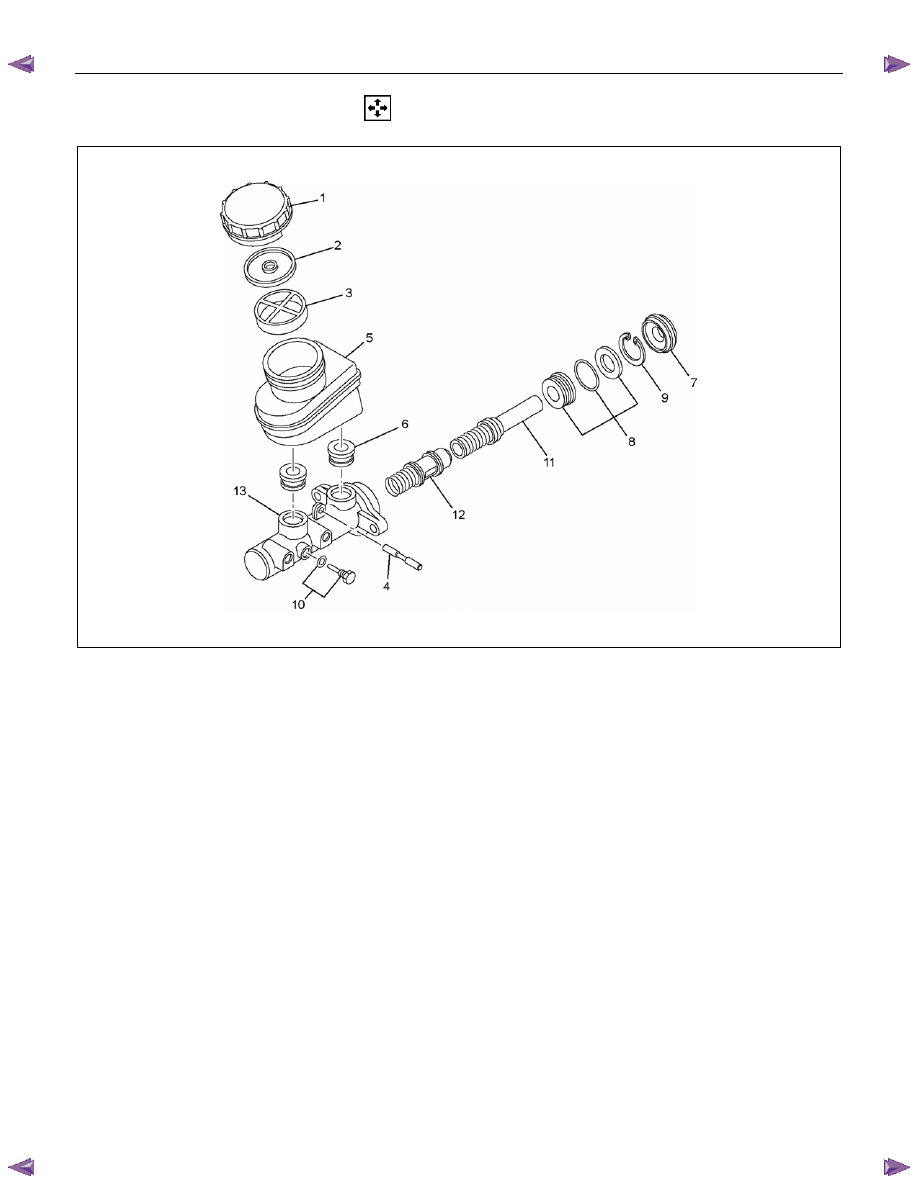

  DISASSEMBLY











RTW75CMF000701



Disassembly Steps

 1.

Cap

 2.

Diaphragm

 3.

Filter

 4.

Pin



5. Reservoir tank

 6.

Grommet

▲  7. Front seal








8. Guide assembly

▲ 9. Snap ring
▲10. Stopper bolt and gasket
▲11. Primary piston
▲12. Secondary piston

13. Cylinder body









Note:
•  Be sure to replace the designated with new ones.
•  Wash the disassembled parts in clean brake fluid.
•  Use compressed air to clean the ports.
•  Do not allow dirt and dust to contaminate the disassembled

parts.





BRAKES  5C-55



Important Operations

When disassembling, inspecting or reassembling the master
cylinder assembly, take care not to bring the parts into contact
with mineral oil or dust. Wash the piston cups only with brake
fluid. Do not use gasoline or other mineral-base cleaning
solvents.










7. Front Seal
Front seal remain in the vacuum booster side, when removing
master cylinder.

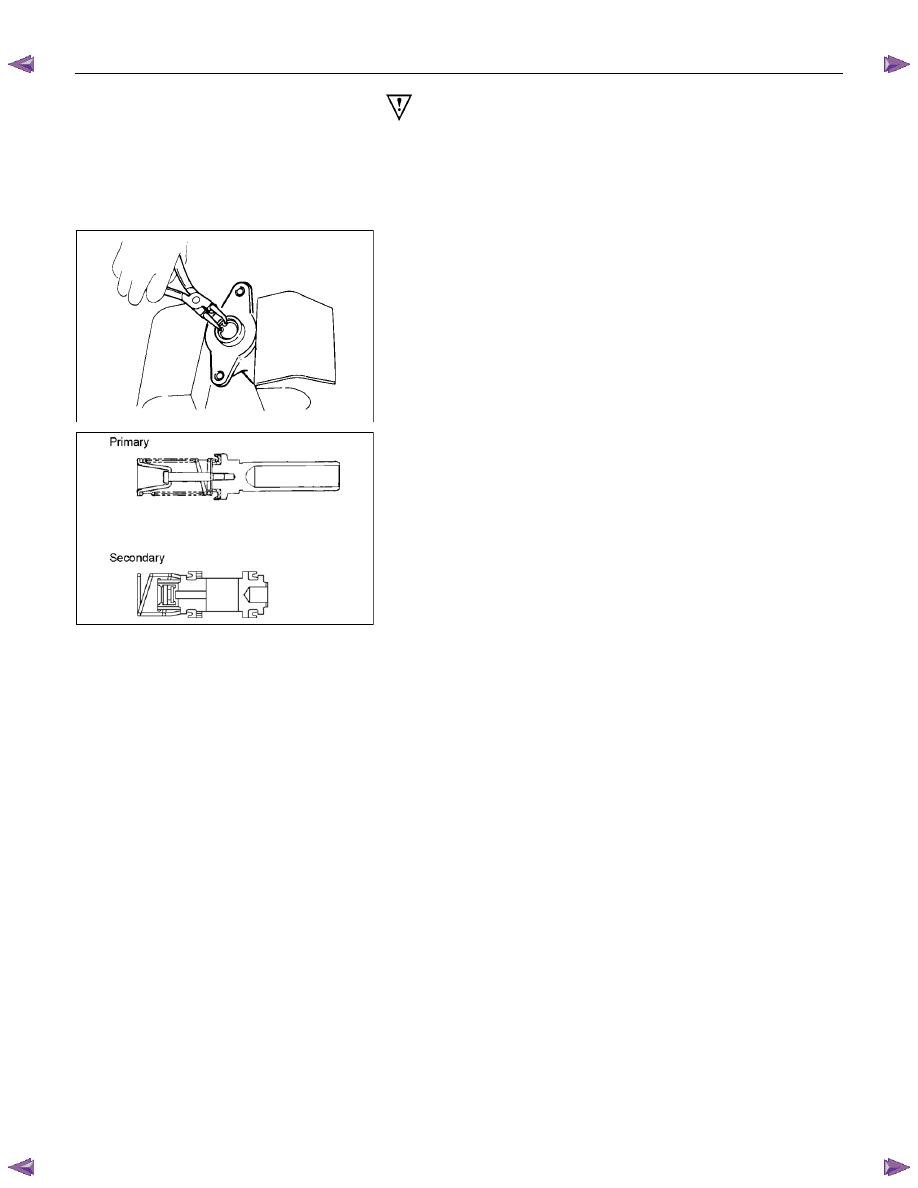

9. Snap Ring
Remove the snap ring from the cylinder body with pushing in
the primary and secondary pistons.
10. Stopper Bolt and Gasket
Remove the stopper bolt from the cylinder body with pushing in
the primary and secondary pistons.







RTW75CSH002201




11. Primary  Piston

12. Secondary  Piston
Don’t remove the spring from the piston.




5C-56  BRAKES

  INSPECTION AND REPAIR


Make necessary correction or parts replacement if wear damage or any other abnormal conditions are found
through inspection.





• Cylinder body inside face
• Piston
• Piston cup
• Return port, Supply port
• Return spring
• Guide assembly (O-ring, Cup)
• Front seal







Visual Check

Inspect the following parts for wear, distortion, cuts, nicks,
corrosion, or other abnormal conditions.











RTW75CSH002401



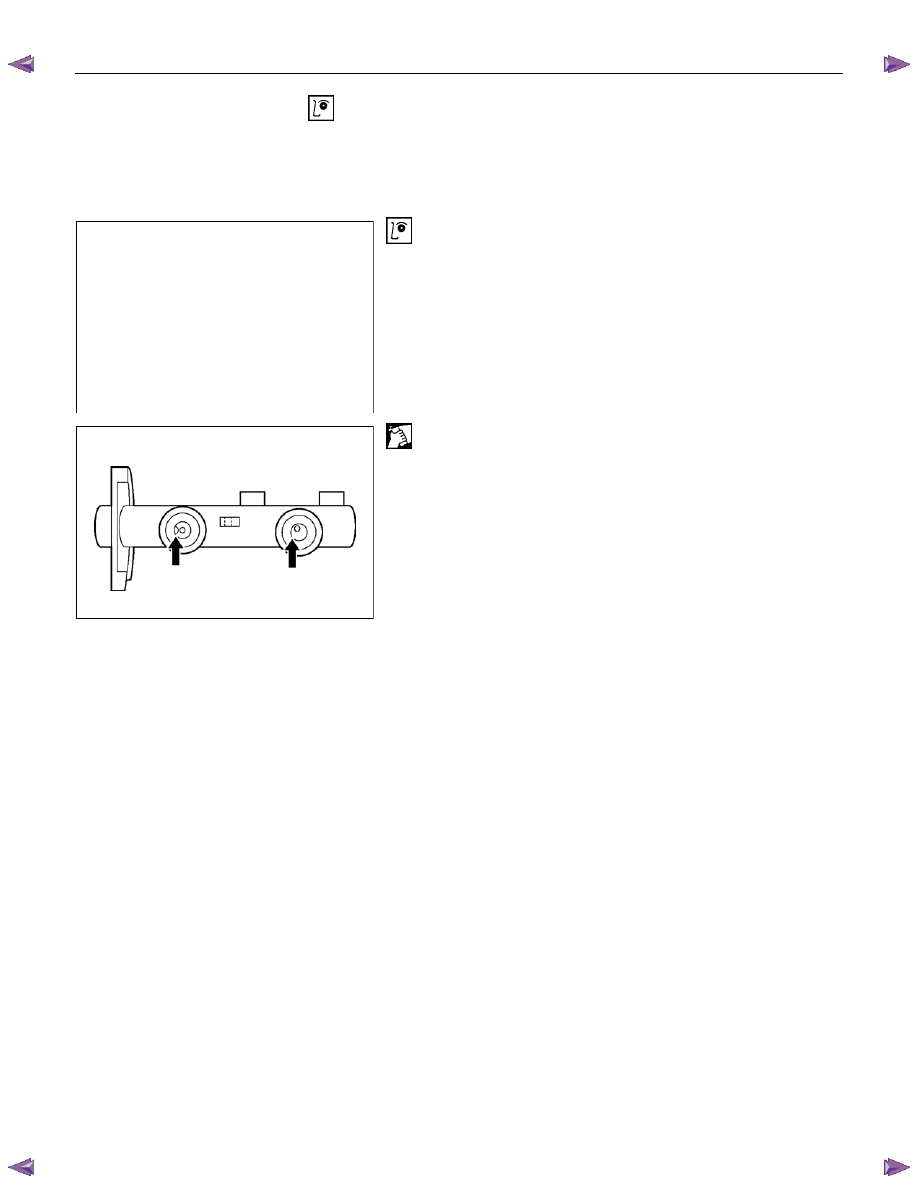

Return Port

Check the return port for obstructions and if necessary, clean
with a tag wire.
Blow away foreign matter with compressed air.
