Isuzu KB P190. Manual - part 152

BRAKE CONTROL SYSTEM   5A-15



No.

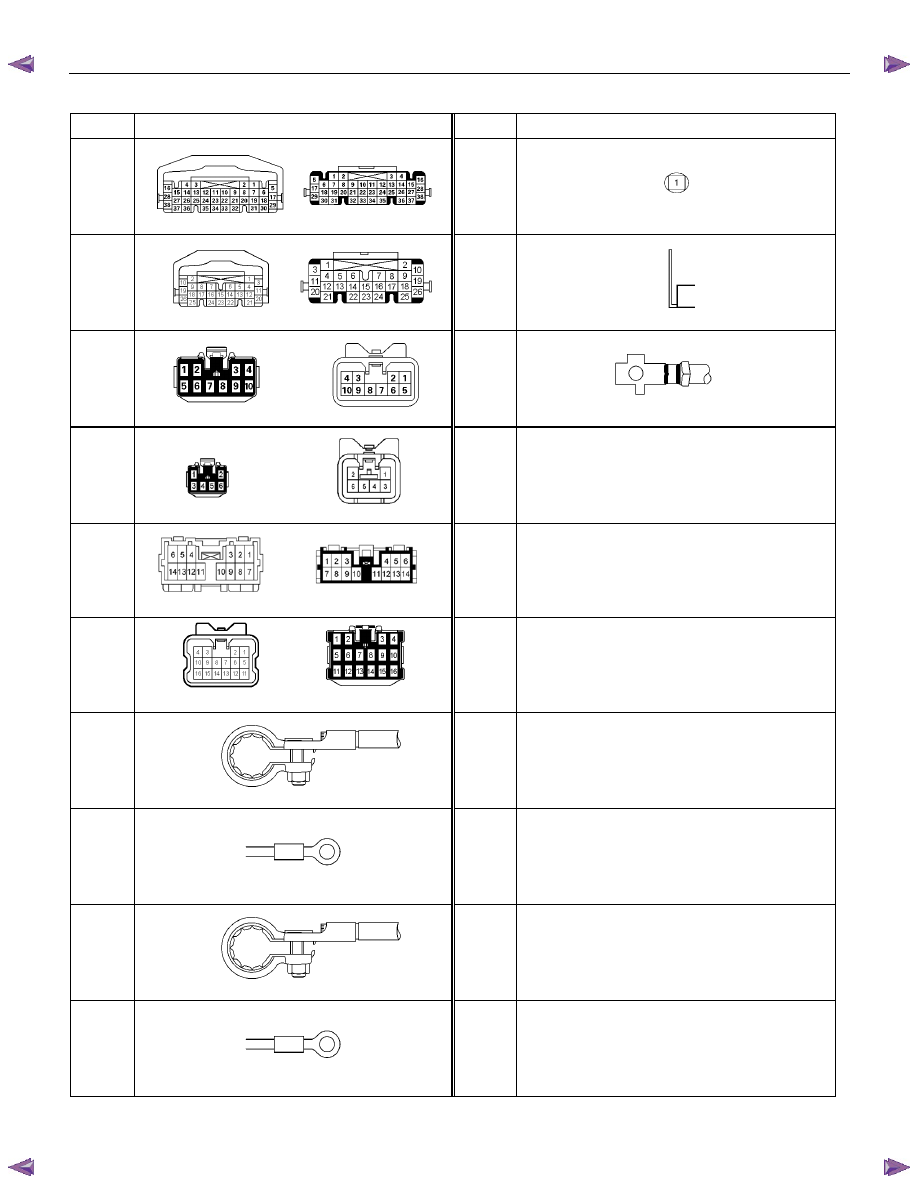

Connector face

No.

Connector face

H-6

White

Engine room ~ INST

P-7



Battery (ALT)

H-7

White

Engine room ~ INST

P-10

Silver

Engine ground

H-9

White

Engine room ~ Chassis

P-11

Silver

Fuse & relay box

H-15

White

Engine room ~ Chassis





H-18

White

Engine room ~ INST





H-48

White

Engine room ~ INST





P-1

Silver

Battery (+)





P-2

Silver

Relay & Fuse box





P-5

Silver

Battery (-)





P-6

Silver

Body ground









5A-16   BRAKE CONTROL SYSTEM

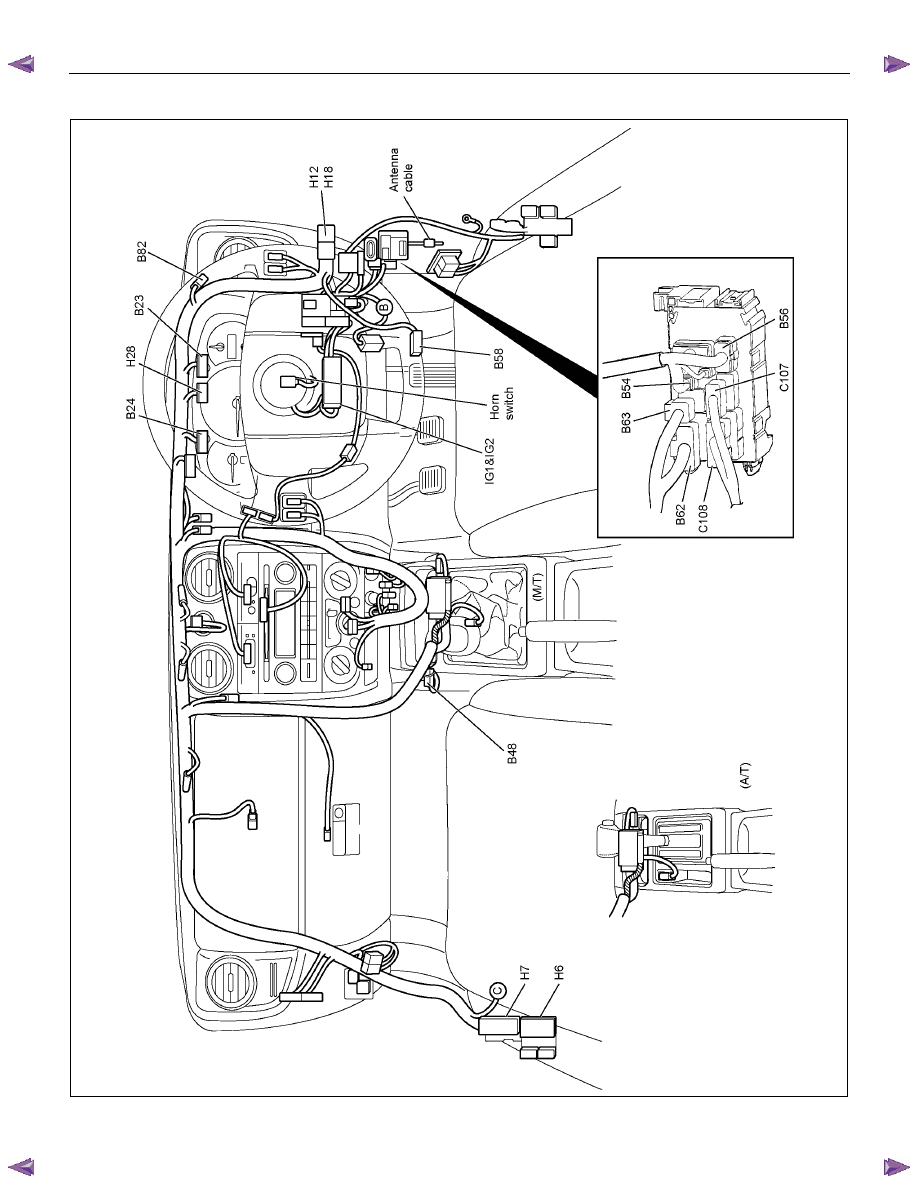

Parts Location (RHD) (1)
























RTW78AXF050601




BRAKE CONTROL SYSTEM   5A-17

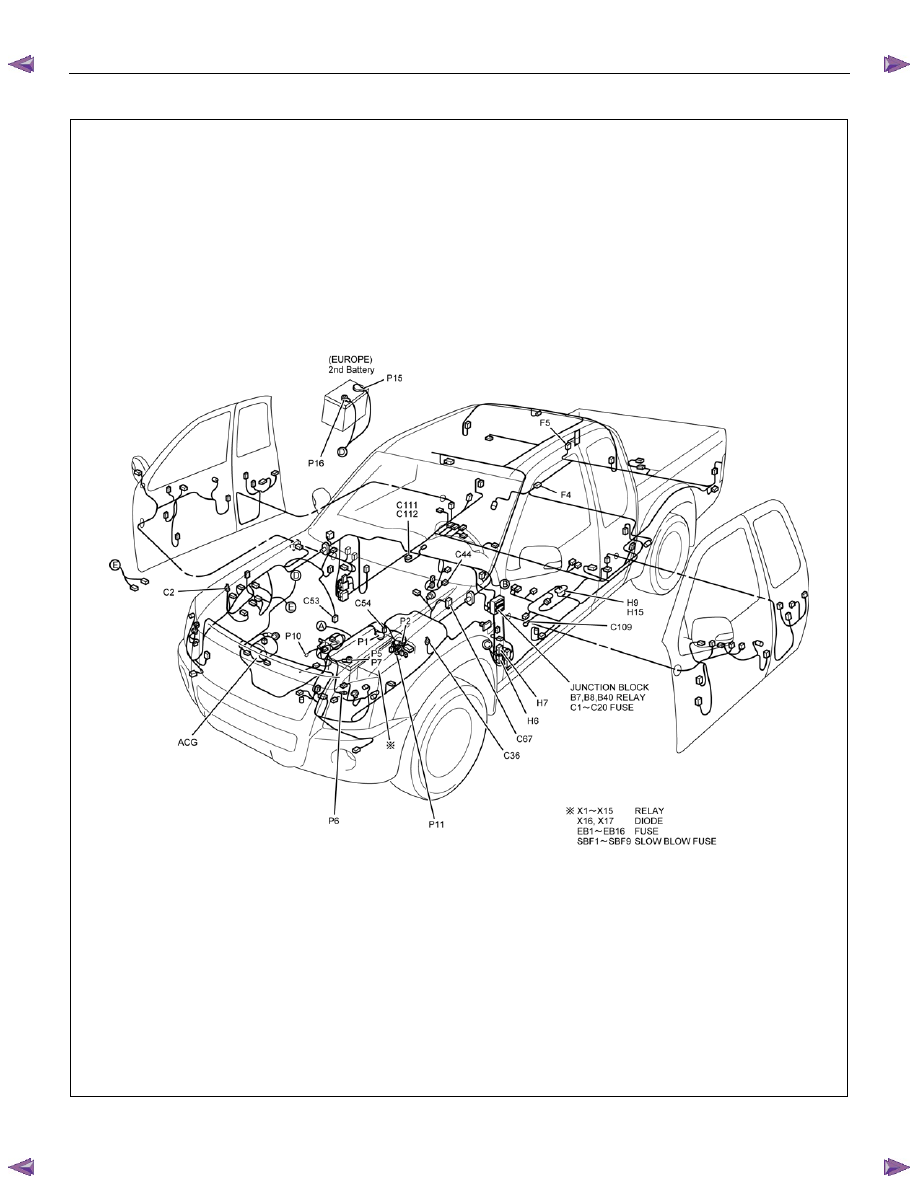

Parts Location (RHD) (2)









RTW78AXF046901




5A-18   BRAKE CONTROL SYSTEM

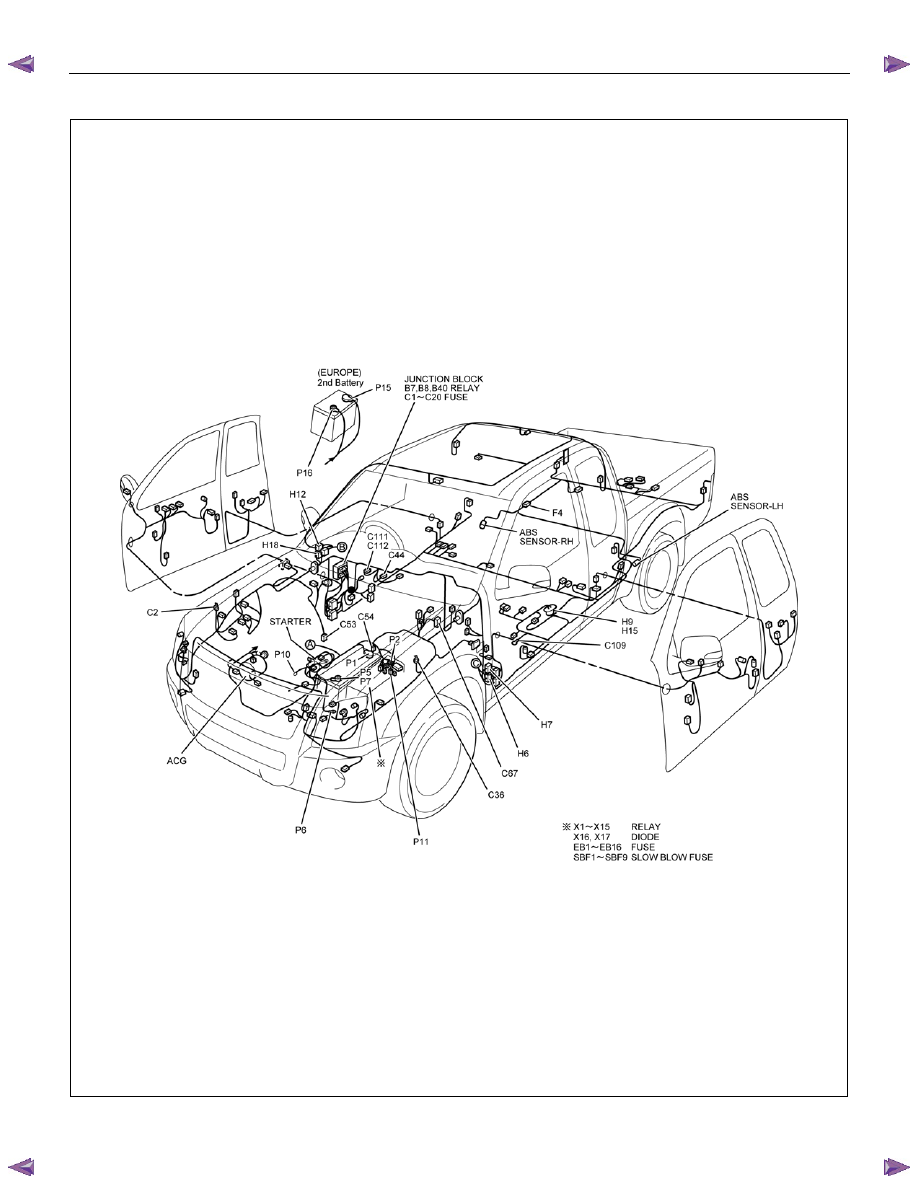

Parts Location (LHD) (1)


































RTW78AXF050701
