9A1-46  RESTRAINT CONTROL SYSTEM



DTC B0033 (Flash Code 33) Passenger Pretensioner Squib Circuit Short to
GND

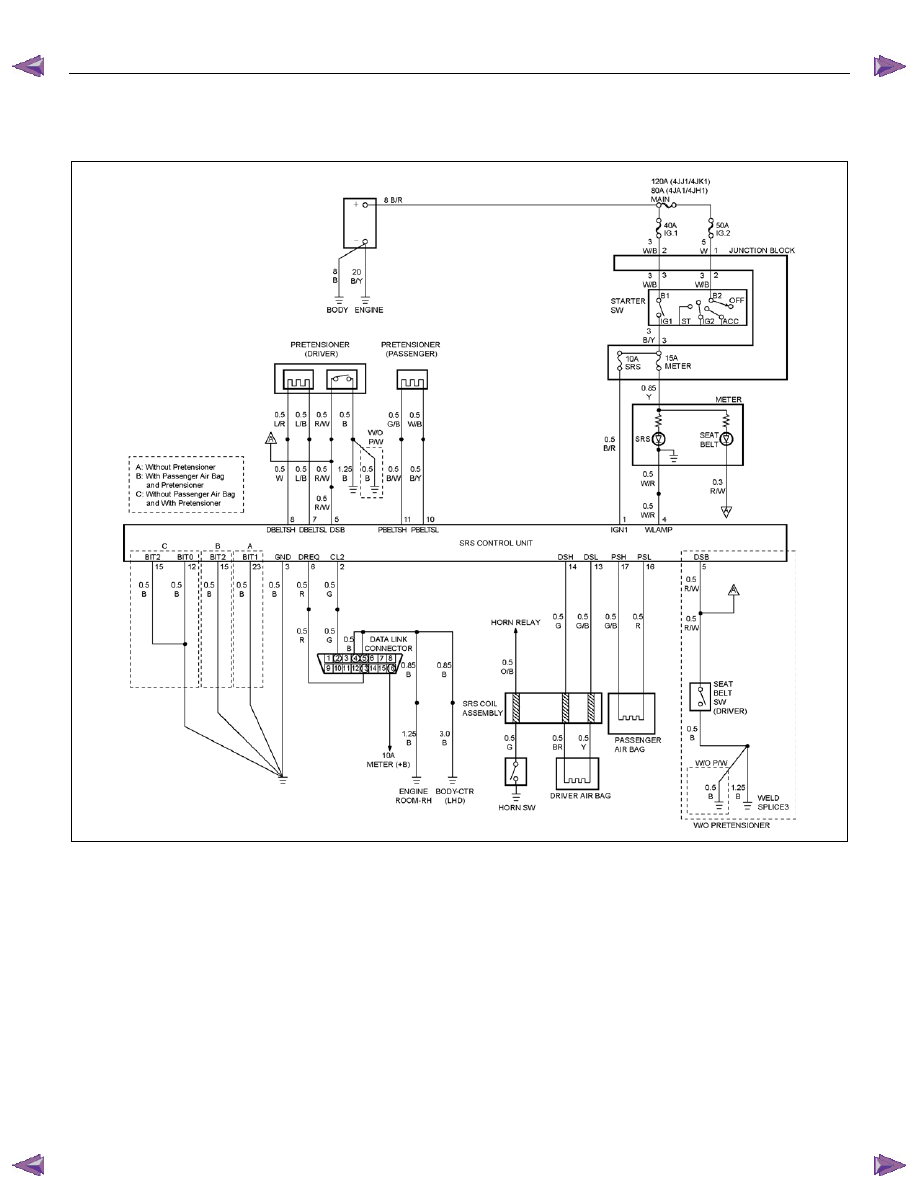

RTW79ALF000301



Circuit Description

When the ignition switch is turned “ON”, the SRS
control unit will perform tests to diagnose critical
malfunctions within itself. Upon passing these tests,
“Ignition 1”, and pretensioner loop voltages are
measured to ensure they are within their respective
normal voltage ranges.
The SRS control unit monitors the voltages at “Driver
Pretensioner Low” terminal “7” and “Passenger
Pretensioner Low” terminal “10” to detect short to
ground/+B in the pretensioner assembly circuits.




DTC Will Set When

“Ignition 1" is in the normal operating voltage range.
The voltage at “Passenger Pretensioner Low " is below
a specified value,
DTC B0033 will set.


Action Taken

SRS control unit turns “ON” the “SRS” warning lamp
and sets a diagnostic trouble code.

RESTRAINT CONTROL SYSTEM  9A1-47



DTC Will Clear When

The “Passenger Pretensioner Low " voltage comes to
specified voltage.


DTC Chart Test Description

Number(s) below refer to circled number(s) on the
diagnostic chart.
2.  This test determines whether the SRS control unit is

malfunctioning.

3.  This test isolates the malfunction to one side of the

passenger pretensioner assembly yellow connector
at the base of the passenger seat.

4.  This test determines whether the malfunction is in

“Passenger Pretensioner High” circuit.

5.  This test determines whether the malfunction is in

“Passenger Pretensioner Low” circuit.





Diagnostic Aids

An intermittent condition is likely to be caused by a short
to ground in the passenger pretensioner assembly
circuit.  Inspect circuits “Passenger Pretensioner High”
and “Passenger Pretensioner Low” carefully for cutting
or chafing.  If the wiring pigtail of the passenger
pretensioner assembly is damaged, the component
must be replaced. A careful inspection of “Passenger
Pretensioner High” and “Passenger Pretensioner Low”,
including the passenger pretensioner assembly pigtail is
essential to ensure that the replacement SRS control
unit will not be damaged.





DTC B0033 (Flash Code 33) Passenger Pretensioner Squib Circuit Short to GND



Step Action

Yes

No

1

Was the “SRS Diagnostic System Check” performed?

Go to Step 2

Go to the “SRS

Diagnostic System

Check”

2

 1. When measurements are requested in this chart use a 5-

8840-0366-0 DMM with a correct terminal adapter from 5-
8840-2835-0.

 2. Ignition switch is at “LOCK”.

 3. Ignition switch is “ON”.

 4. Check the passenger pretensioner air bag squib circuit for

short to ground.

Was a problem found?

Go to Step 3



3

 1. Ignition switch is at “LOCK”.

 2.

Disconnect passenger pretensioner assembly yellow
connector at the base of the passenger seat.

 3. Leave driver air bag assembly connected.

 4. Connect SRS driver / passenger load tool 5-8840-2421-0 and

appropriate adapter to passenger air bag assembly harness
connector.

 5. Ignition switch is at “ON”.
Is DTC B0033 current?

Go to Step 4

Ignition switch is at

“LOCK”.
Replace

passenger

pretensioner

assembly .

Go to Step 6

4

 1. Ignition switch is at “LOCK”.

 2. Disconnect the SRS driver /passenger load tool.

 3. Measure the resistance on the SRS control unit harness

connector as follow.

  From terminals "11" to "3" and "15" (ground) (with the

passenger air bag)

  From terminals "11" to "3", "12" and "15" (ground)

(without the passenger air bag)

Does 5-8840-0366-0 display “OL” (Infinite)?

Go to Step 5

Replace SRS

Harness.

Go to Step 6

9A1-48  RESTRAINT CONTROL SYSTEM



Step Action

Yes

No

5



Measure the resistance on the SRS control unit harness
connector as follow.

  From terminals "10" to "3" and "15" (ground) (with the

passenger air bag)

  From terminals "10" to "3", "12" and "15" (ground)

(without the passenger air bag)

Does 5-8840-0366-0 display “OL” (Infinite)?

Go to Chart A

Replace SRS

Harness.

Go to Step 6

6

 1. Reconnect all the components and ensure all components

are properly mounted.

 2. Clear diagnostic trouble codes.
Is this step finished?

Go to the “SRS

Diagnostic system

Check”

―



RESTRAINT CONTROL SYSTEM  9A1-49



DTC B0034 (Flash Code 34) Passenger Pretensioner Squib Circuit Short to
Battery Voltage








RTW79ALF000301



Circuit Description

When the ignition switch is turned “ON”, the SRS
control unit will perform tests to diagnose critical
malfunctions within itself. Upon passing these tests,
“Ignition 1”, and pretensioner loop voltages are
measured to ensure they are within their respective
normal voltage ranges.
The SRS control unit monitors the voltages at “Driver
Pretensioner Low” terminal “7” and “Passenger
Pretensioner Low” terminal “10” to detect short to
ground/+B in the pretensioner assembly circuits.




DTC Will Set When

“Ignition 1" is in the normal operating voltage range.
The voltage at “Passenger Pretensioner Low " is above
a specified value,
DTC B0034 will set.


Action Taken

SRS control unit turns “ON” the “SRS” warning lamp
and sets a diagnostic trouble code.
