Isuzu KB P190. Manual - part 1406

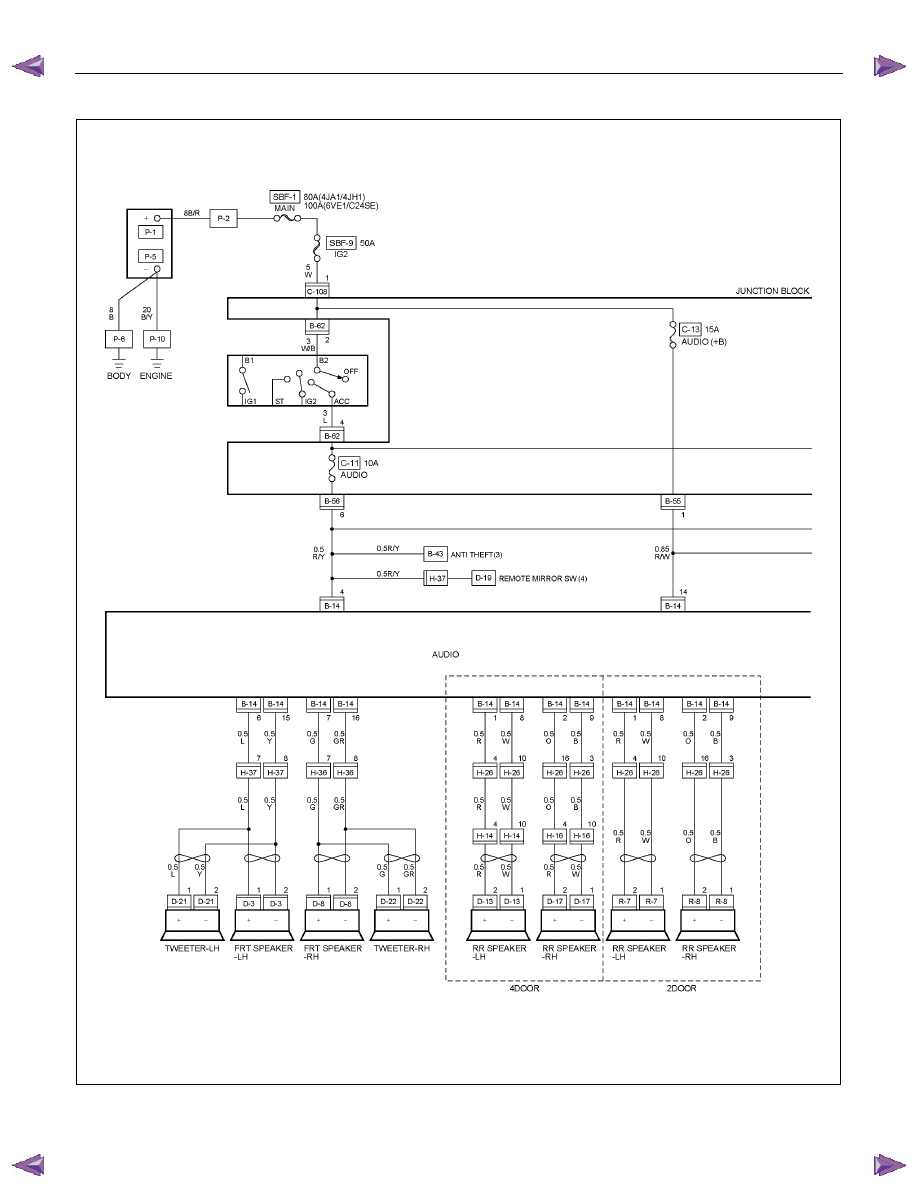

ACCESSORIES  9-19
















RTW680XF013301

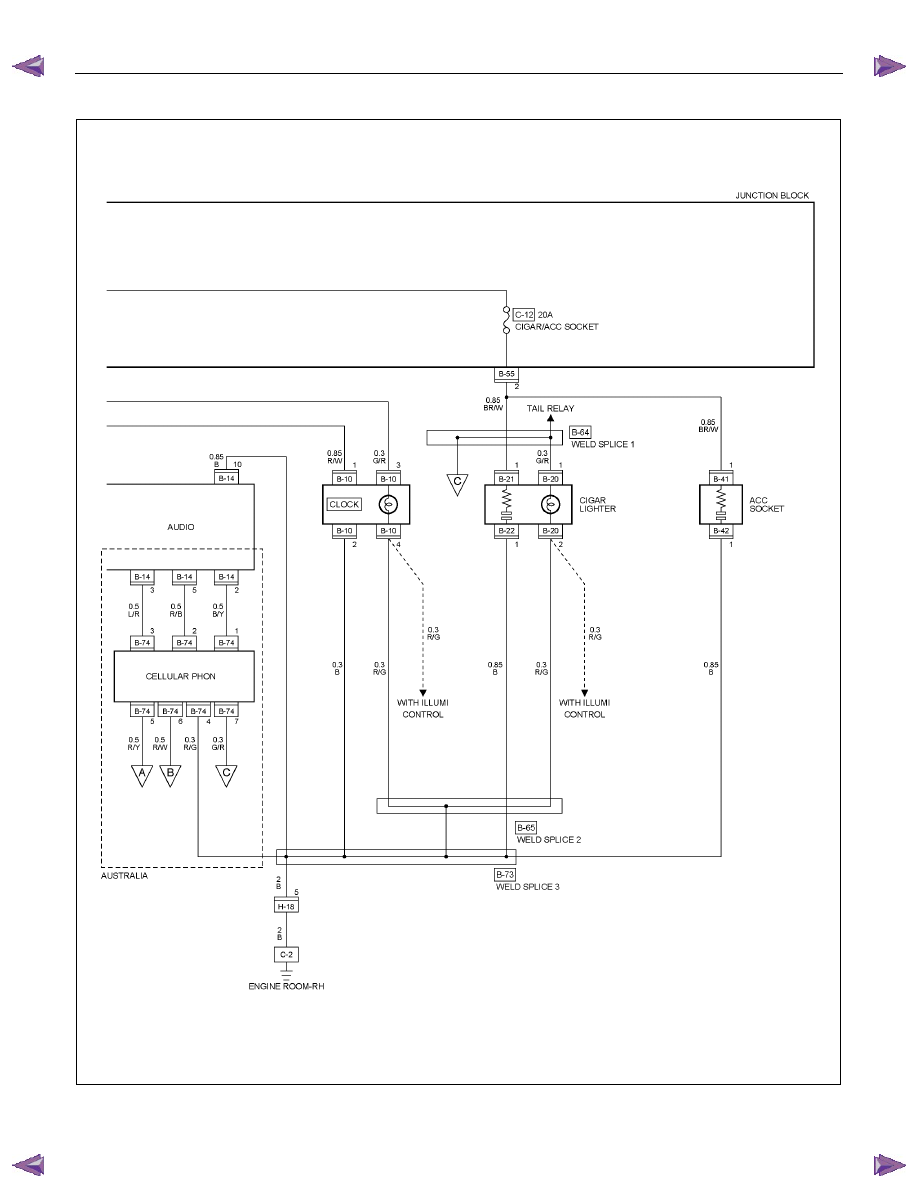

9-20  ACCESSORIES



C24SE (LHD)












RTW680XF013401

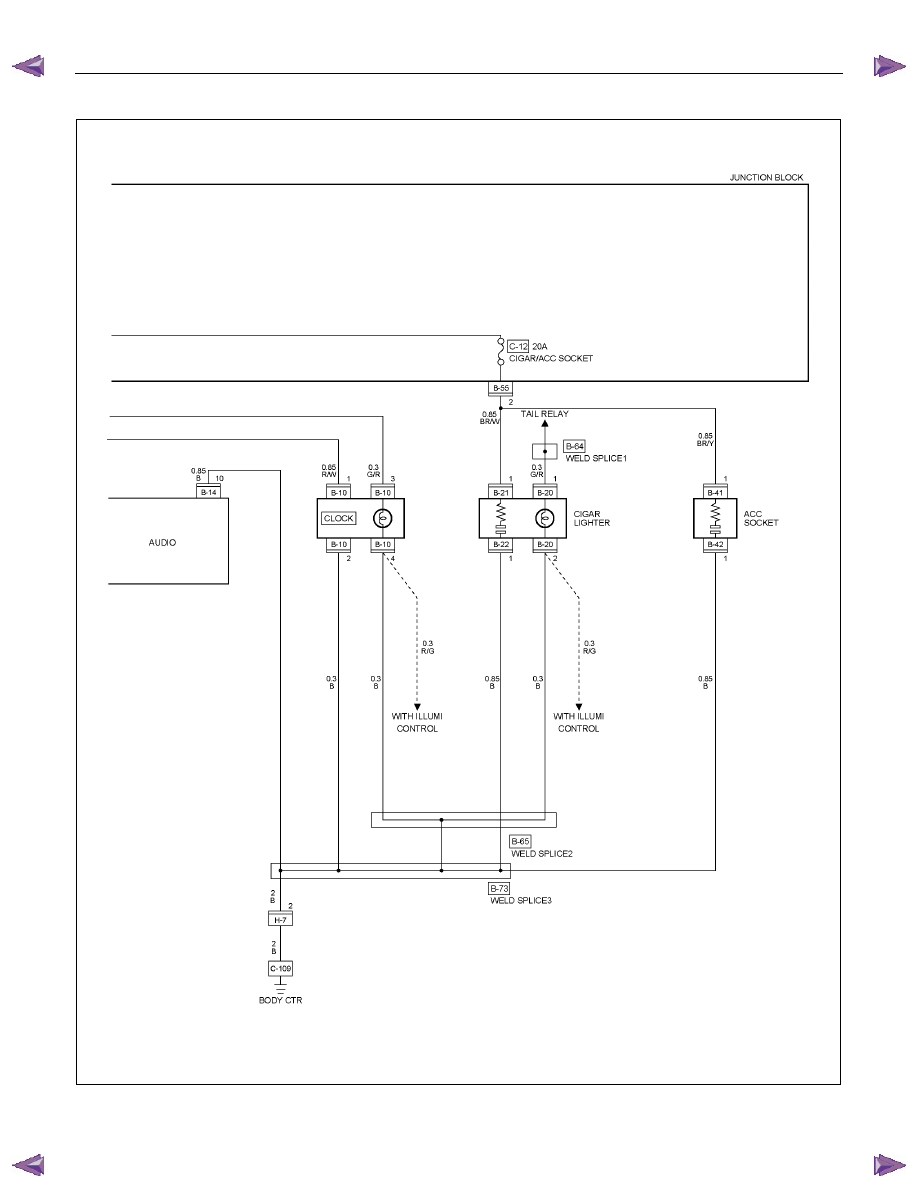

ACCESSORIES  9-21















RTW680XF013501

9-22  ACCESSORIES



CONNECTOR LIST

No.

Connector face

No.

Connector face

B-10

White

Clock

B-64

Silver

Weld splice 1 (Illumination)

B-14

Gray

Audio

B-65

Silver

Weld splice 2 (Ground)

B-20

White

Cigar lighter illumination

B-88



Silver

Weld splice 5

B-21

White

Cigar lighter

C-2

Silver

Engine room –RH ground

B-22

Black

Cigar lighter

C-108

White



J/B E1

B-41

White

Acc socket

D-3

Black

Front speaker -RH

B-42

White

Acc socket

D-8

Black

Front speaker -LH

B-55

White

J/B I3

D-13

Black

Rear speaker -LH

B-56

White

J/B I4

D-17

Black

Rear speaker -RH

B-62

White

Ignition switch (IGSUB: G1)

D-21

White

Tweeter -RH
