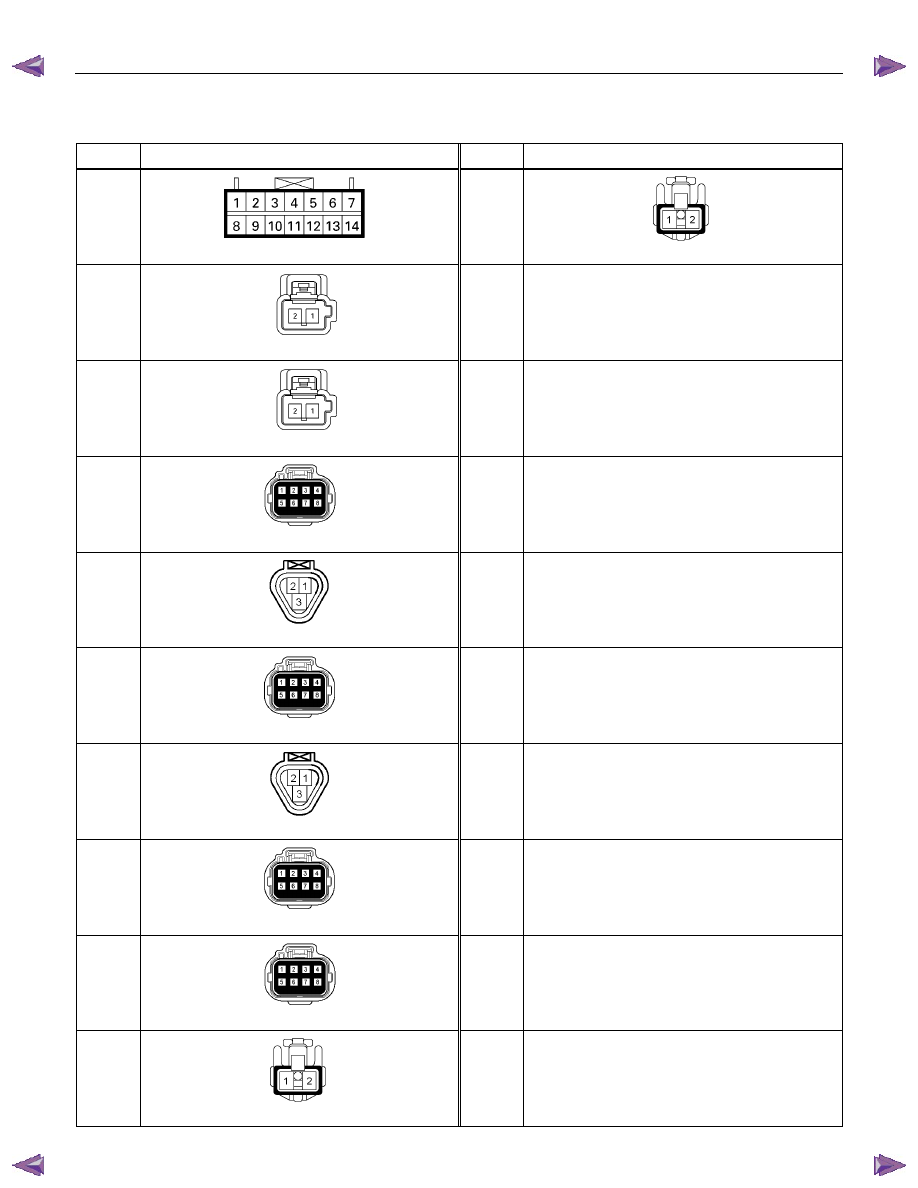

8A-618  ELECTRICAL-BODY AND CHASSIS





No.

Connector face

No.

Connector face

D20





White

Power window switch-driver side

D30





White



Door mirror-turn signal light-passenger side

D21





White

Tweeter-driver side





D22





White

Tweeter-passenger side





D23





White

Door lock & super actuator front (RH)





D24





White

Key cylinder switch-driver side





D25





White



Door lock actuator-passenger side





D26





White

Key cylinder switch-driver side





D27





White

Door lock & super lock actuator RR (RH)





D28





White

Door lock & super lock actuator RR (LH)





D29





White



Door mirror-turn signal light-driver side







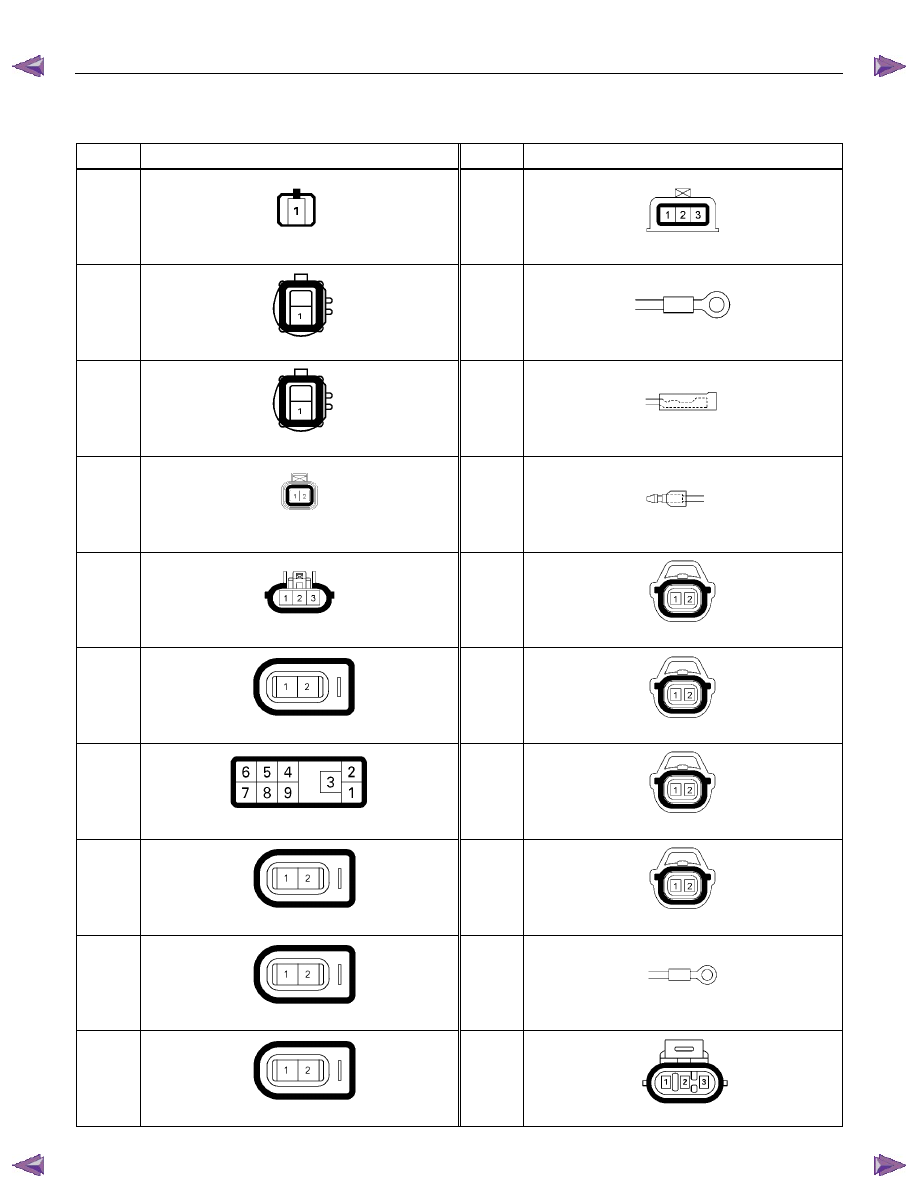

ELECTRICAL-BODY AND CHASSIS  8A-619





No.

Connector face

No.

Connector face

E1





Gray

Oil pressure switch

E9





Gray

T.D.C sensor

E2

(C24SE)





Magnetic clutch

E10





Silver

Engine ground

E3





Black

Magnetic clutch AC COMP

E11




Natural

green

Neutral switch

E4





Green

Generator

E12




Natural

green

Neutral switch

E5






TPS EGR

E13





Gray

Injector nozzle 1

E6

(C24SE)







Fuel injector (C24SE)

E14





Gray

Injector nozzle 2

E6






Injector pump

E15





Gray

Injector nozzle 3

E7

(C24SE)







Fuel injector (C24SE)

E16





Gray

Injector nozzle 4

E8

(C24SE)







Fuel injector (C24SE)

E17





Silver

Generator (B)

E9

(C24SE)







Fuel injector (C24SE)

E18

(C24SE)





Ignition coil



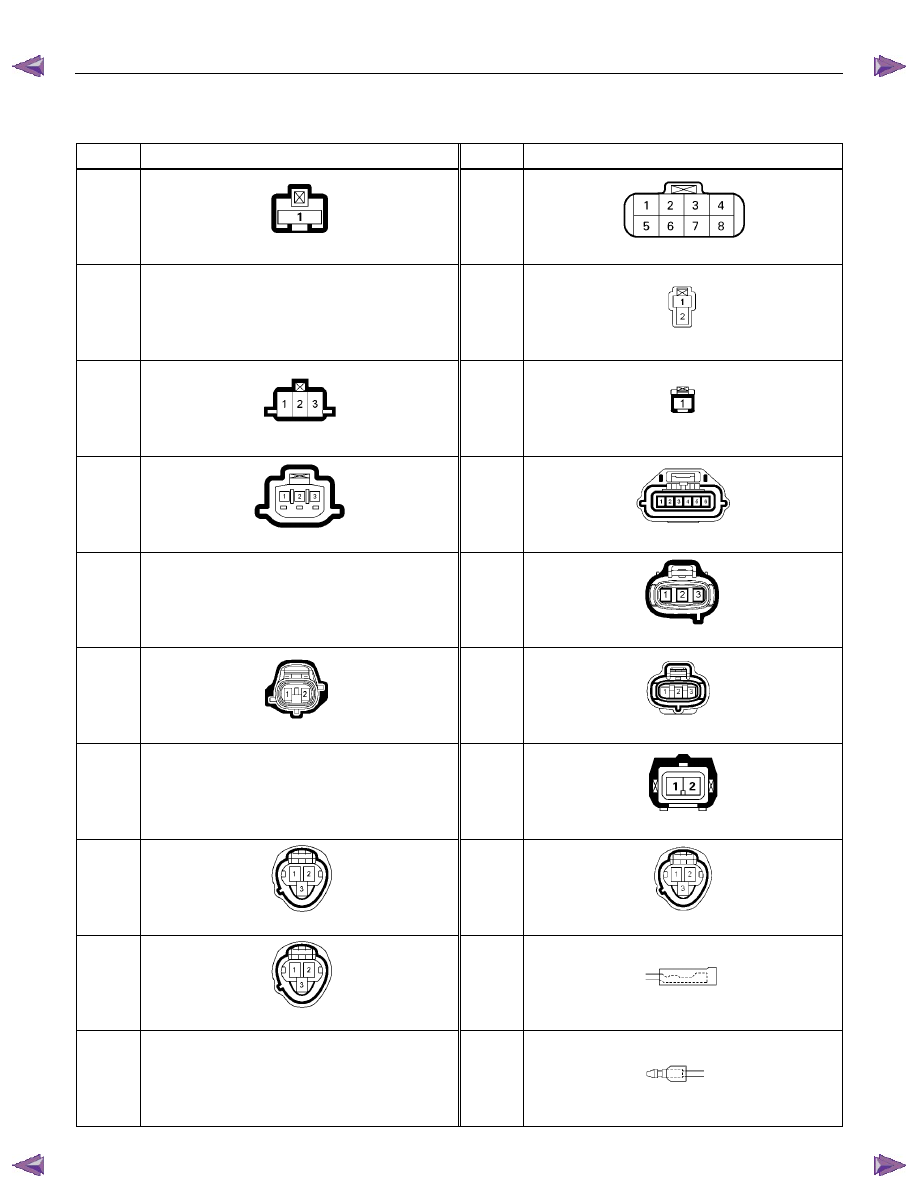

8A-620  ELECTRICAL-BODY AND CHASSIS





No.

Connector face

No.

Connector face

E19





Blue

Thermo meter unit

E35





Black

Motor actuator

E20



~



E21

NOT USED

E36






TACHO sensor

E22





Brown

TPS 1 main

E37






Fuel cut solenoid

E23





Gray

TPS 2 main

E38





Black

Intake throttle DC motor position

E24



~



E26

NOT USED

E39





Black

Camshaft position (CAM) sensor

E27





Gray

Fuel temp sensor

E40





Black

Barometric sensor

E28



~



E29

NOT USED

E41

(4JH1-TC)




Black

Water temperature sensor

E30





Gray

A/T speed sensor

E41

(4JJ1-TC)




Black

Engine coolant temperature sensor

E31





Gray

Turbine sensor

E42




Natural

green

Backup light switch

E32



~



E34

NOT USED

E43




Natural

green

Backup light switch



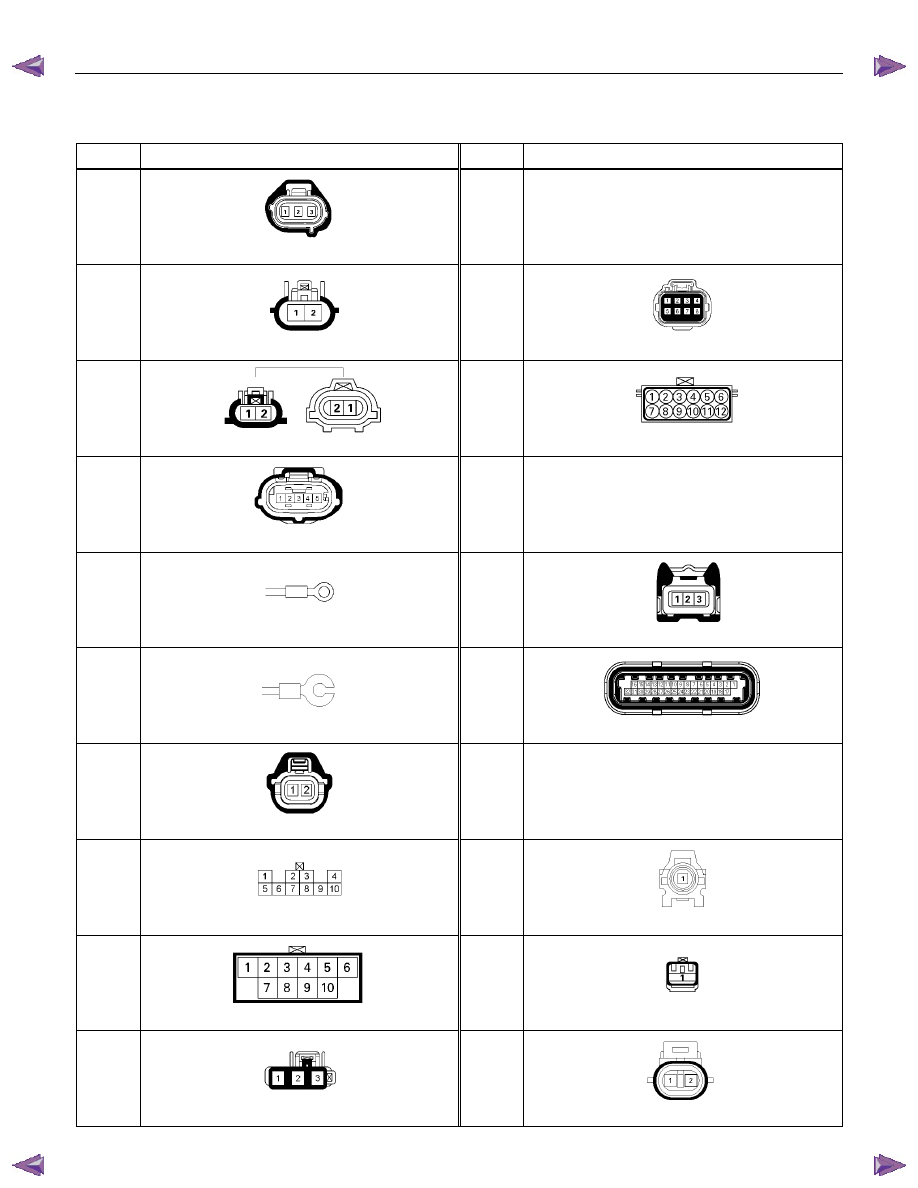

ELECTRICAL-BODY AND CHASSIS  8A-621





No.

Connector face

No.

Connector face

E44





Black

Vehicle speed sensor

E53






NOT USED

E45





Gray

2WD-4WD switch

E54






A/T term ASM (AW30-40LE)

E46





Brown

H-L neutral switch

E54





Black

A/T term ASM (JR405E)

E47





Black



MAF & IAT sensor

E55



~



E58

NOT USED

E48





Black

Fuel rail pressure sensor

E59

(C24SE)







Crank position sensor  (C24SE)

E49





Silver

Glow plug

E60

(C24SE)





ECM

E50





Gray

Suction control valve (SVC)

E61



~



E63

NOT USED

E51





Gray

Inhibiter switch (AW30-40LE)

E64

(C24SE)





Oil pressure switch (P/STRG)

E51





Black

Inhibitor switch (JR405E)

E65

(C24SE)





Thermo unit

E52





Black

Crankshaft position (CKP) sensor

E66

(C24SE)





Duty solenoid
