Isuzu KB P190. Manual - part 1385

8A-602  ELECTRICAL-BODY AND CHASSIS

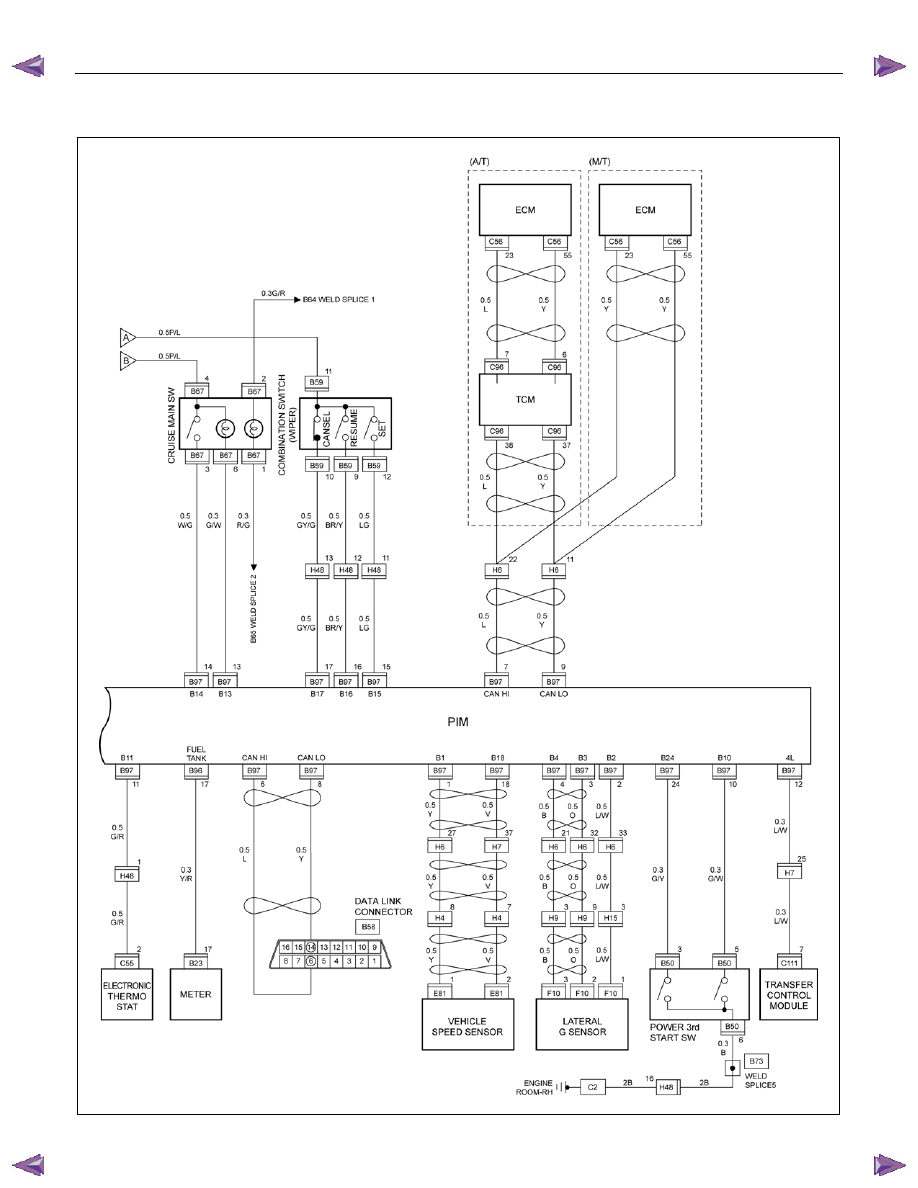

CIRCUIT DIAGRAM HFV6 (RHD)

Sheet 1/2













RTW78AXF000501

ELECTRICAL-BODY AND CHASSIS  8A-603

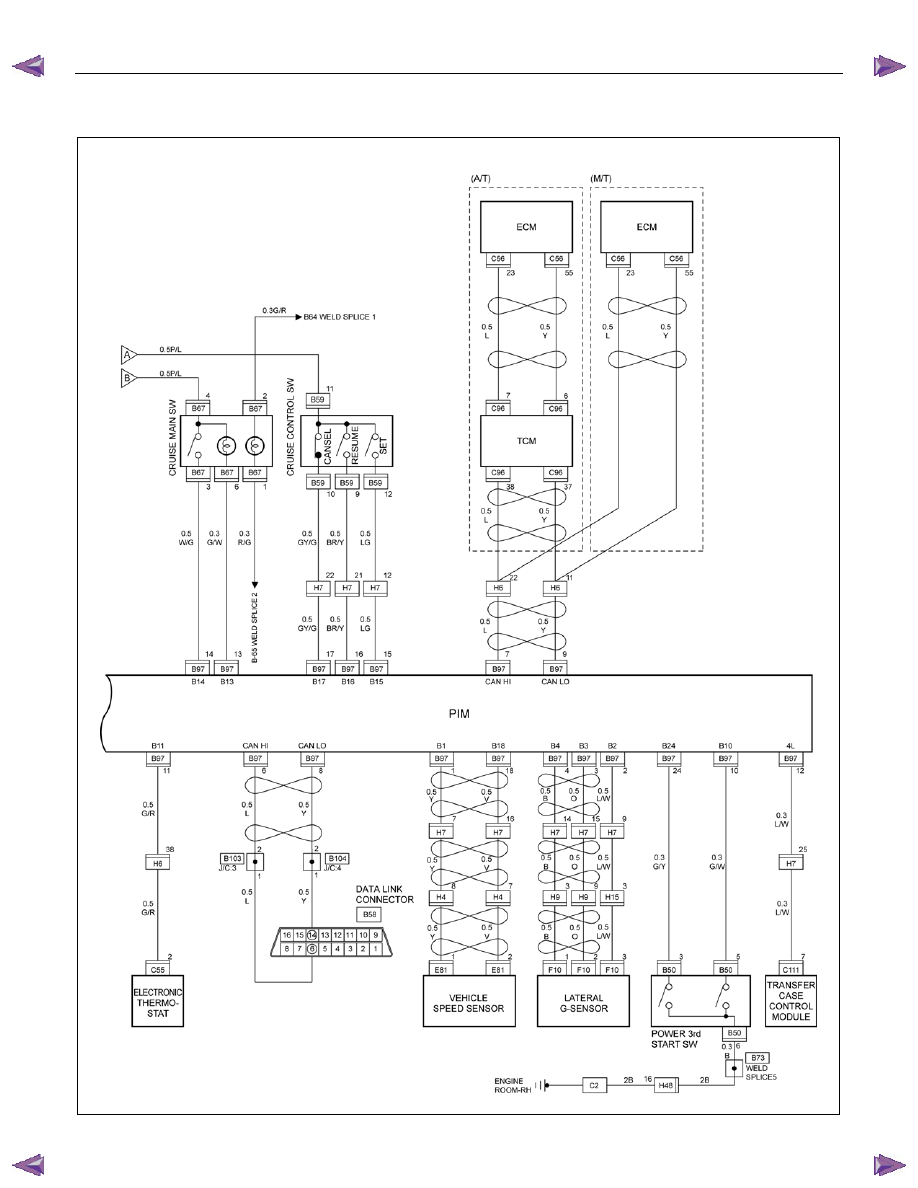

CIRCUIT DIAGRAM HFV6 (RHD)

Sheet 2/2












RTW78AXF000601

8A-604  ELECTRICAL-BODY AND CHASSIS

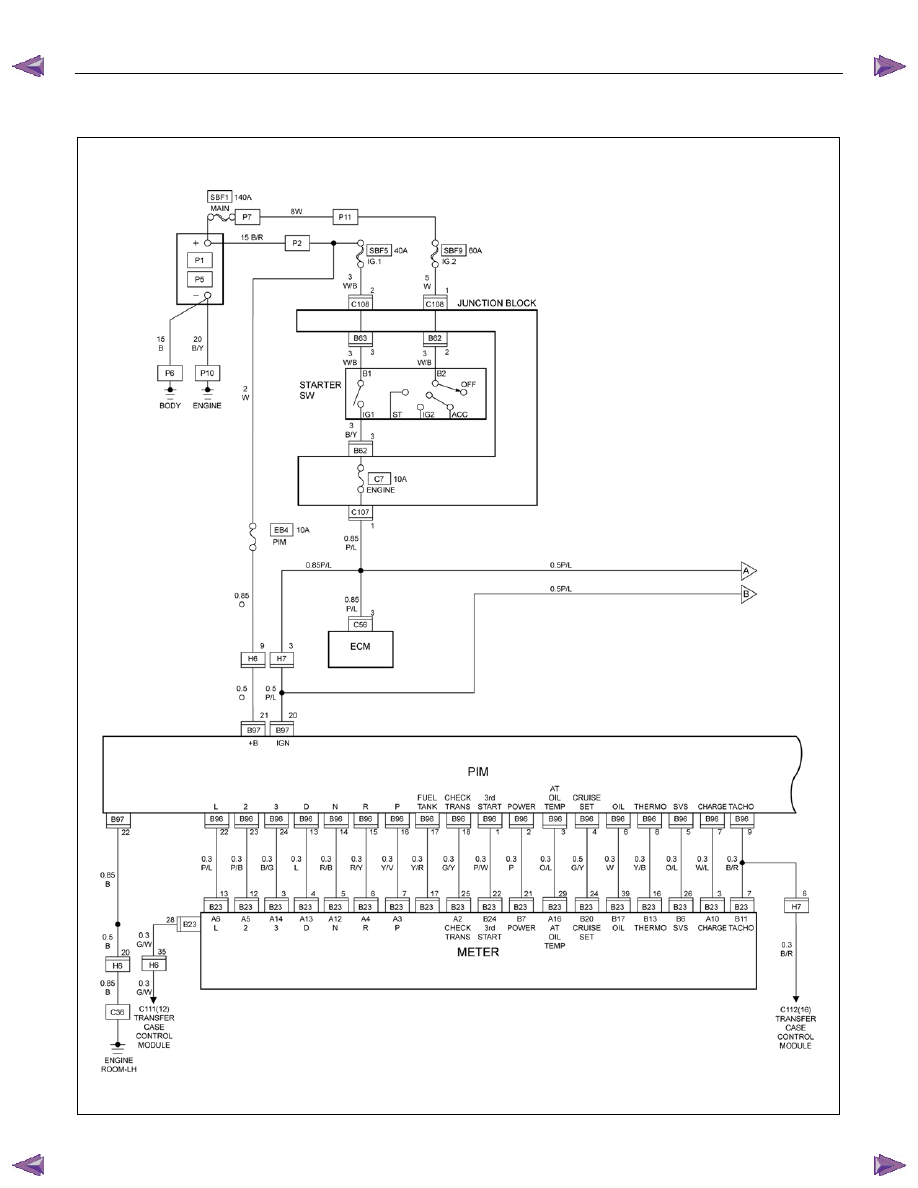

CIRCUIT DIAGRAM HFV6 (LHD)

Sheet 1/2











RTW78AXF013401

ELECTRICAL-BODY AND CHASSIS  8A-605

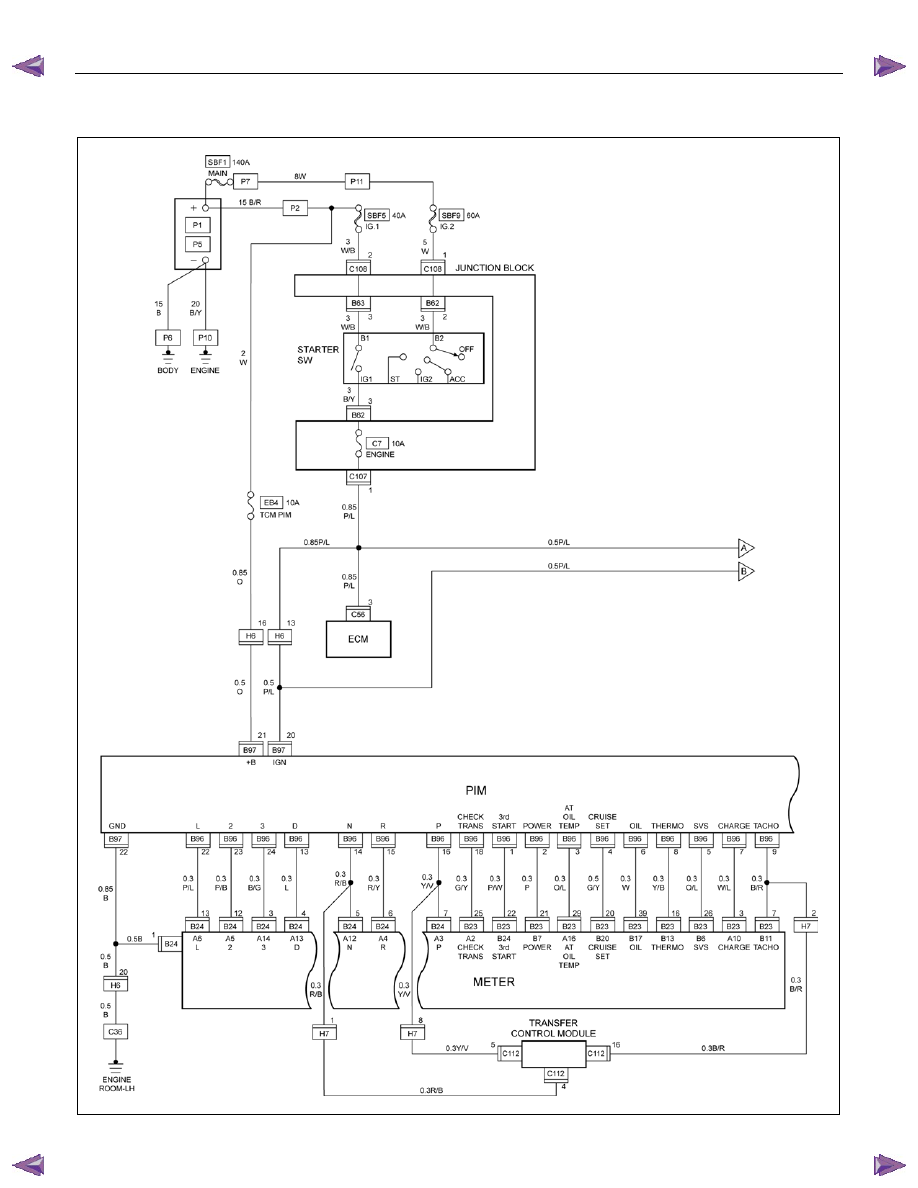

CIRCUIT DIAGRAM HFV6 (LHD)

Sheet 2/2











RTW78AXF013501
