Isuzu KB P190. Manual - part 1333





8A-394  ELECTRICAL-BODY AND CHASSIS

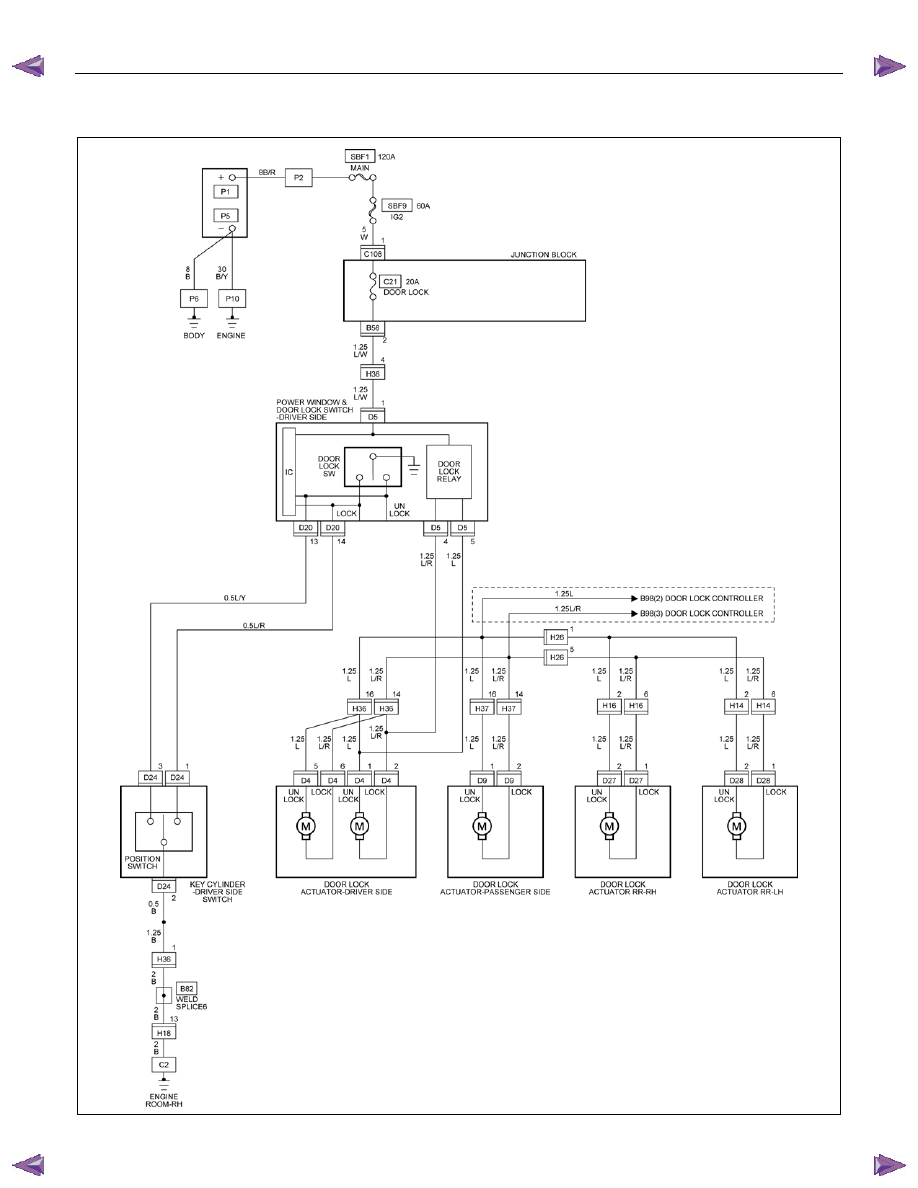

CIRCUIT DIAGRAM HFV6 (RHD) WITHOUT POWER WINDOW TYPE







RTW78AXF003801

ELECTRICAL-BODY AND CHASSIS  8A-395

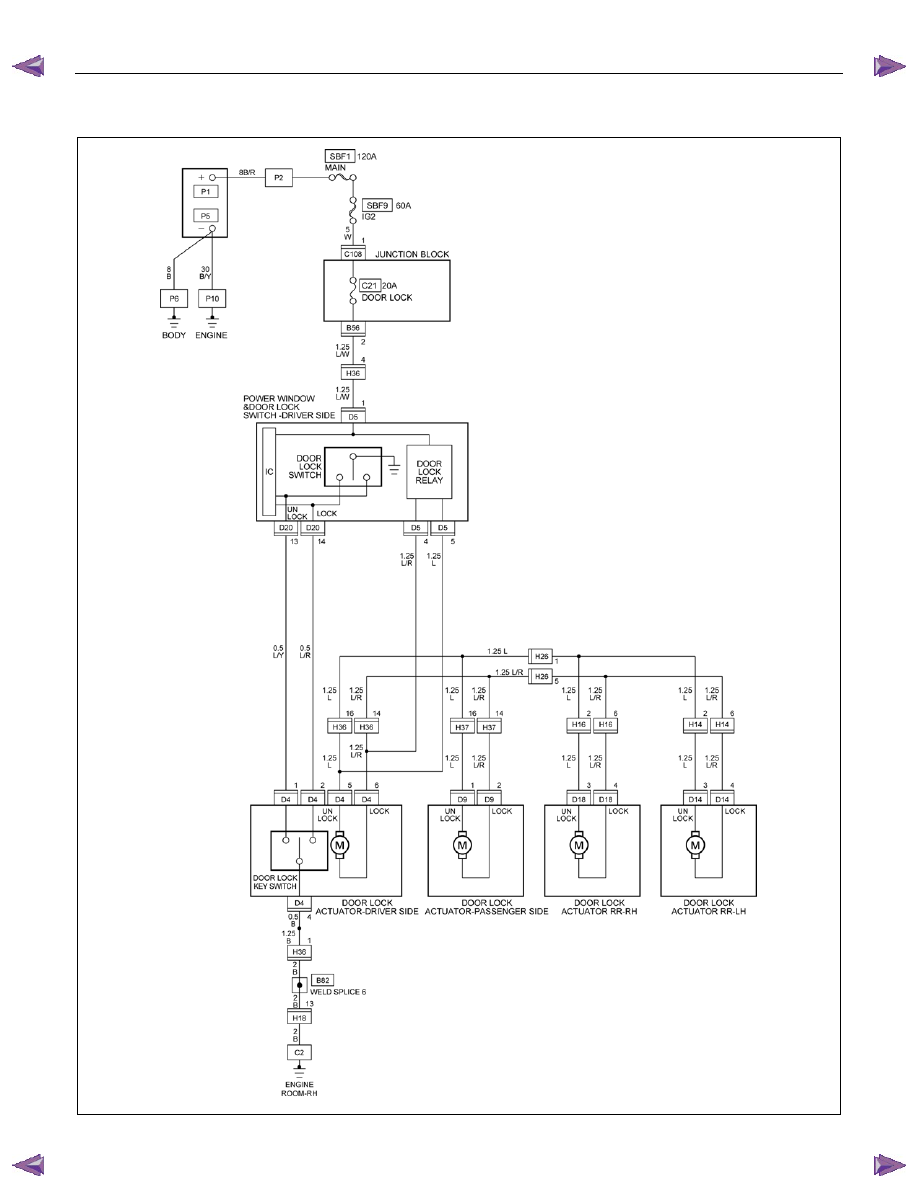

CIRCUIT DIAGRAM 4JJ1-TC (RHD) SOUTH AFRICA







RTW78AXF017601

8A-396  ELECTRICAL-BODY AND CHASSIS

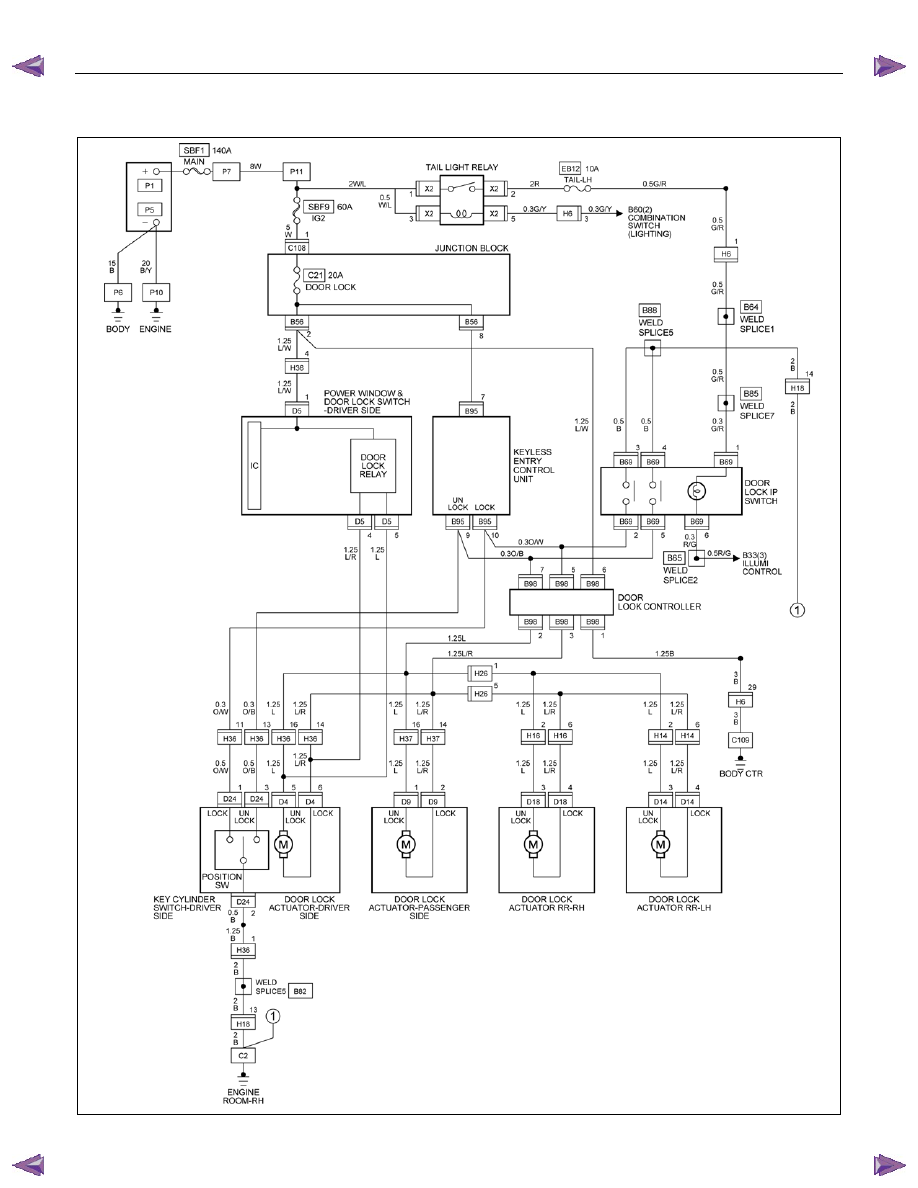

CIRCUIT DIAGRAM 4JJ1-TC/4JK1-TC (RHD) EXCEPT SOUTH AFRICA STD TYPE







RTW78AXF032901

ELECTRICAL-BODY AND CHASSIS  8A-397

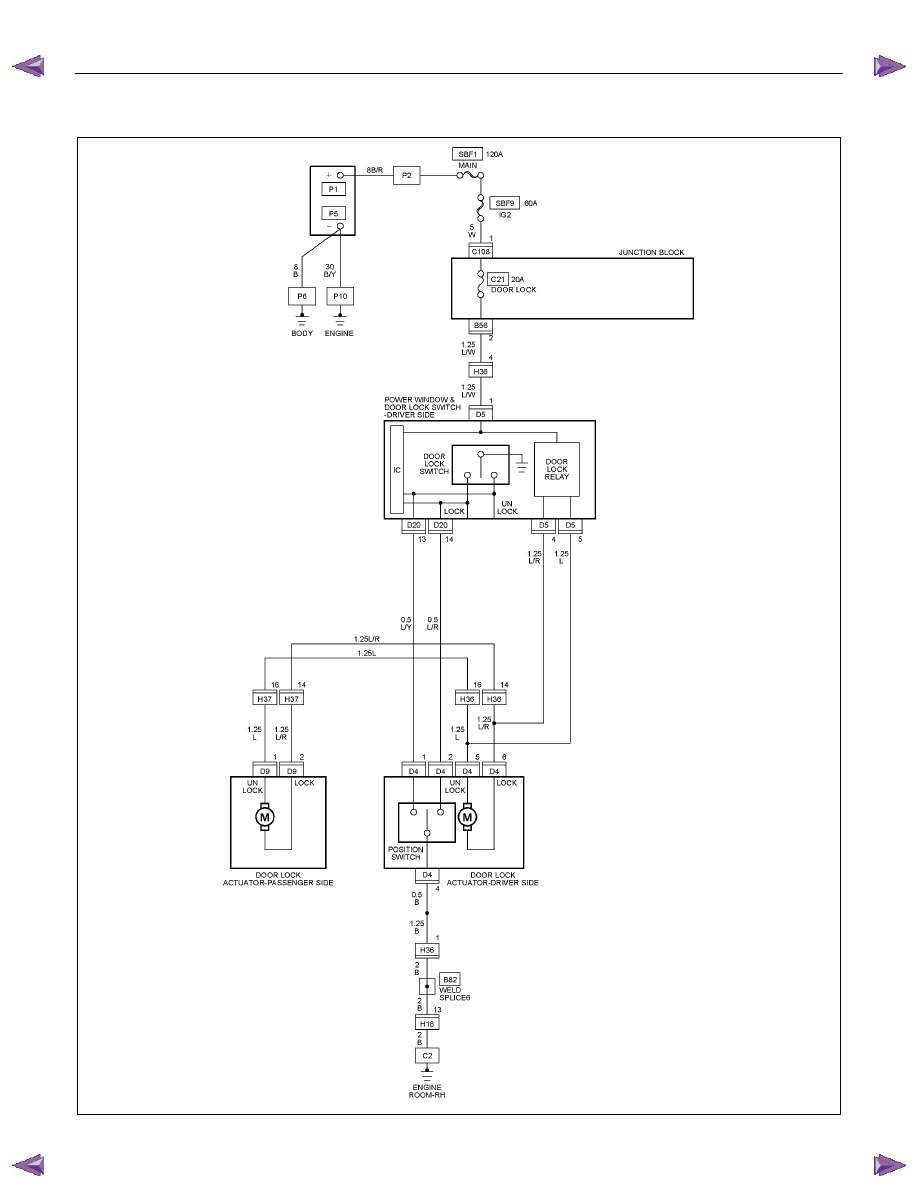

CIRCUIT DIAGRAM 4JJ1-TC/4JK1-TC (RHD) EXCEPT SOUTH AFRICA G.EXP TYPE







RTW78AXF033001
