Isuzu KB P190. Manual - part 1317





8A-330  ELECTRICAL-BODY AND CHASSIS

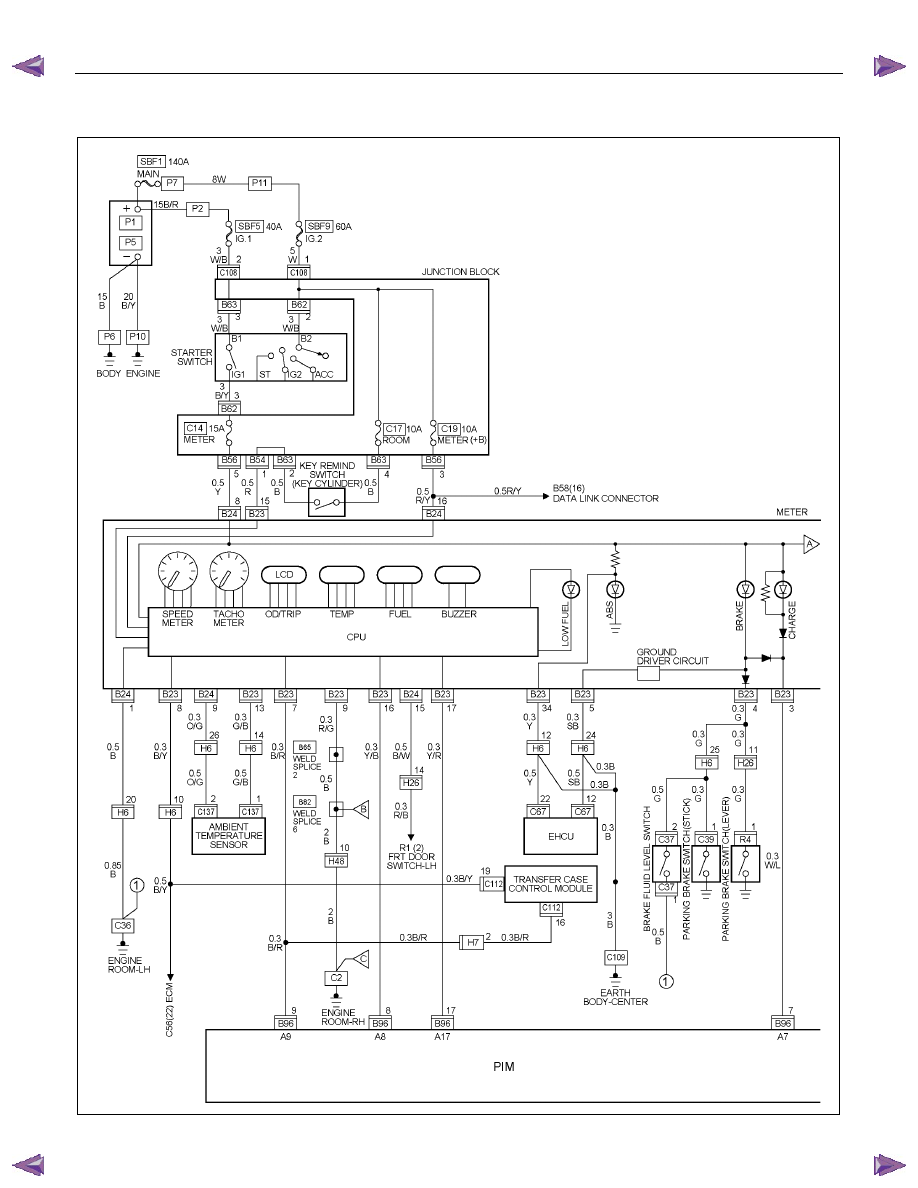

CIRCUIT DIAGRAM HFV6 (LHD) G.EXP

Sheet 1/3











RTW78AXF013001

ELECTRICAL-BODY AND CHASSIS  8A-331

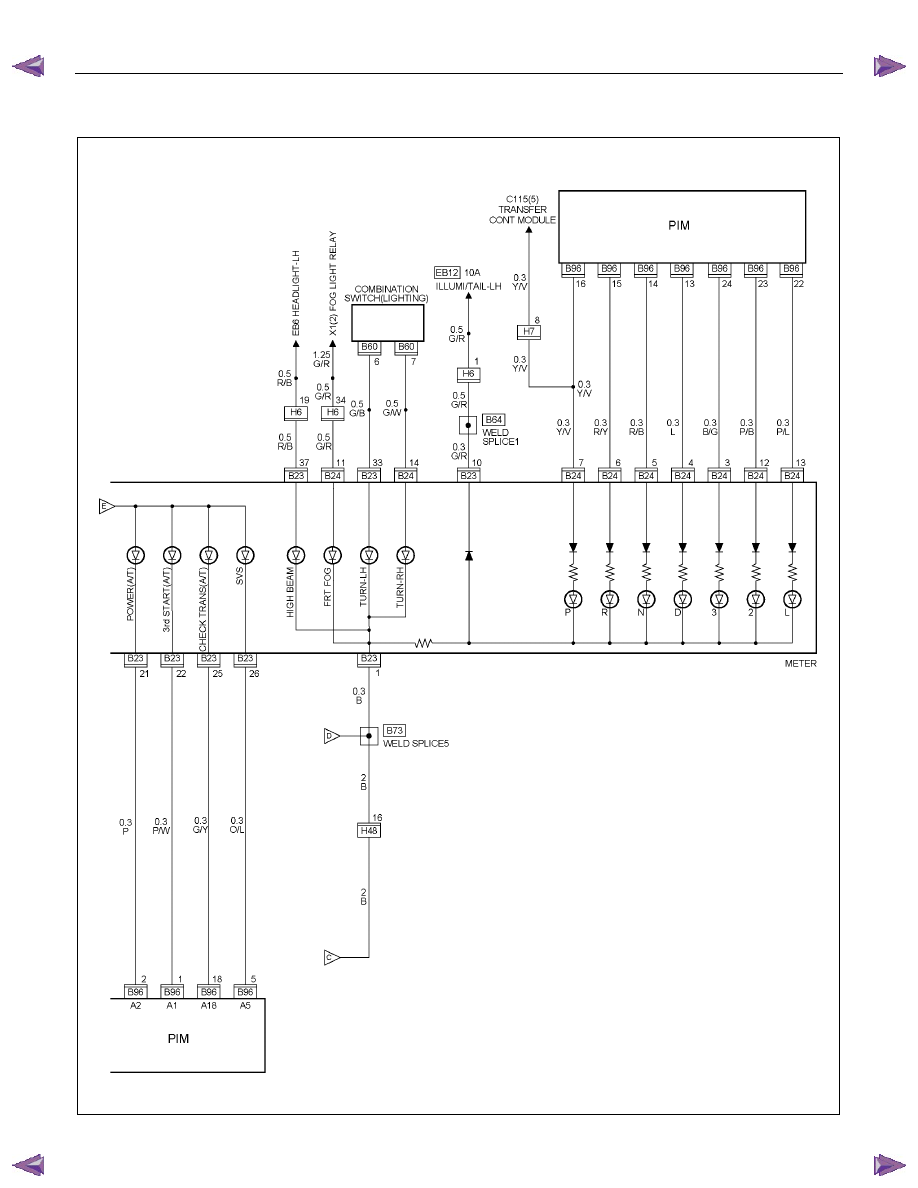

CIRCUIT DIAGRAM HFV6 (LHD) G.EXP

Sheet 2/3































RTW78AXF013101



8A-332  ELECTRICAL-BODY AND CHASSIS

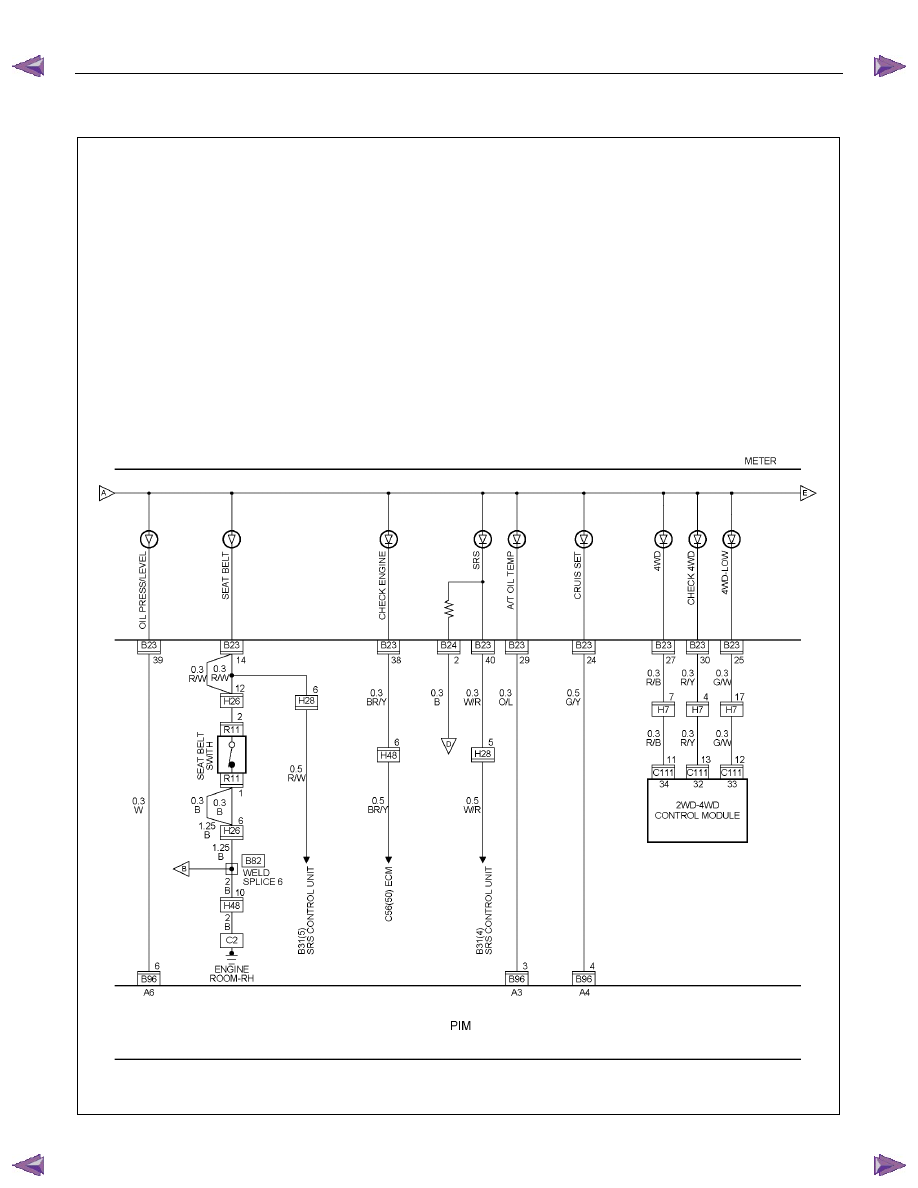

CIRCUIT DIAGRAM HFV6 (LHD) G.EXP

Sheet 3/3
















RTW78AXF013201

ELECTRICAL-BODY AND CHASSIS  8A-333

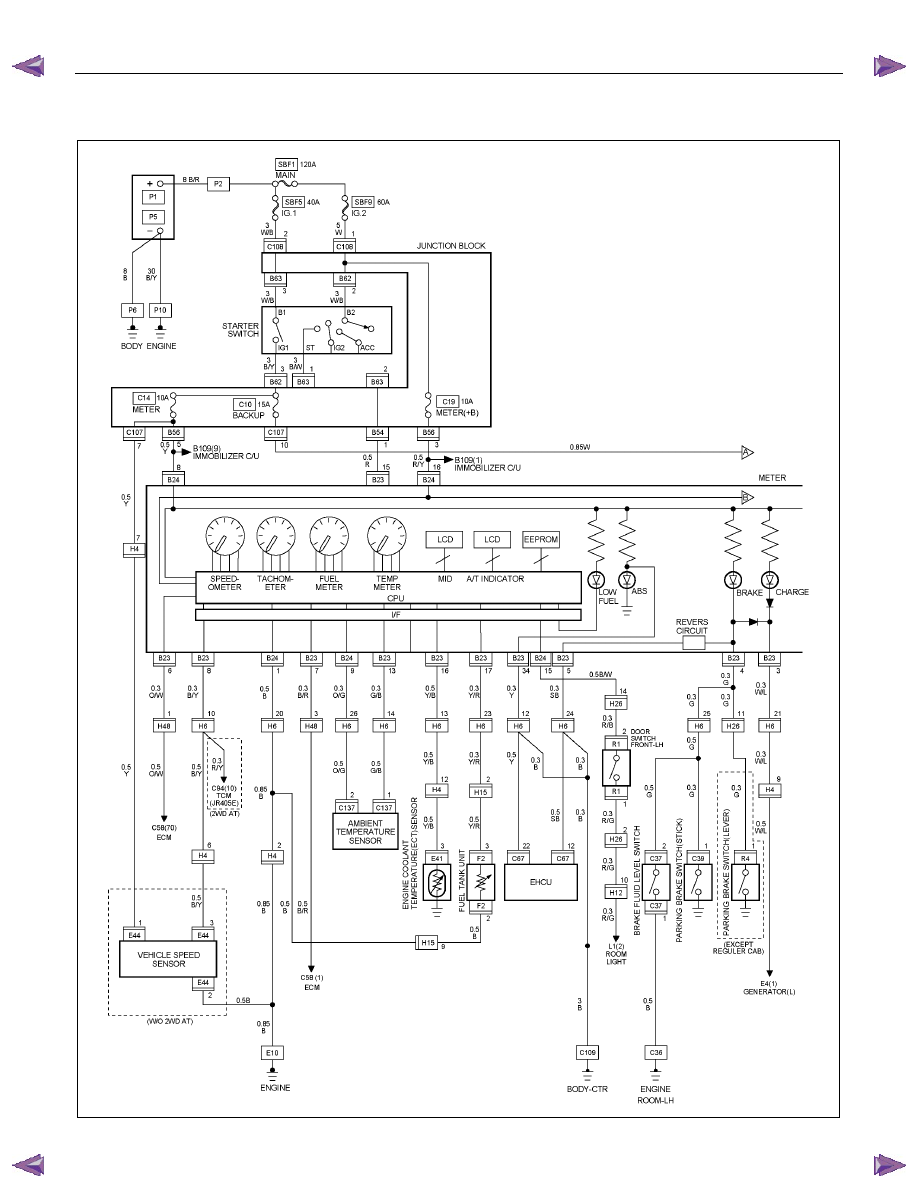

CIRCUIT DIAGRAM 4JJ1-TC/4JK1-TC (LHD) G.EXP

Sheet 1/3











RTW78AXF027701
