8A-294  ELECTRICAL-BODY AND CHASSIS

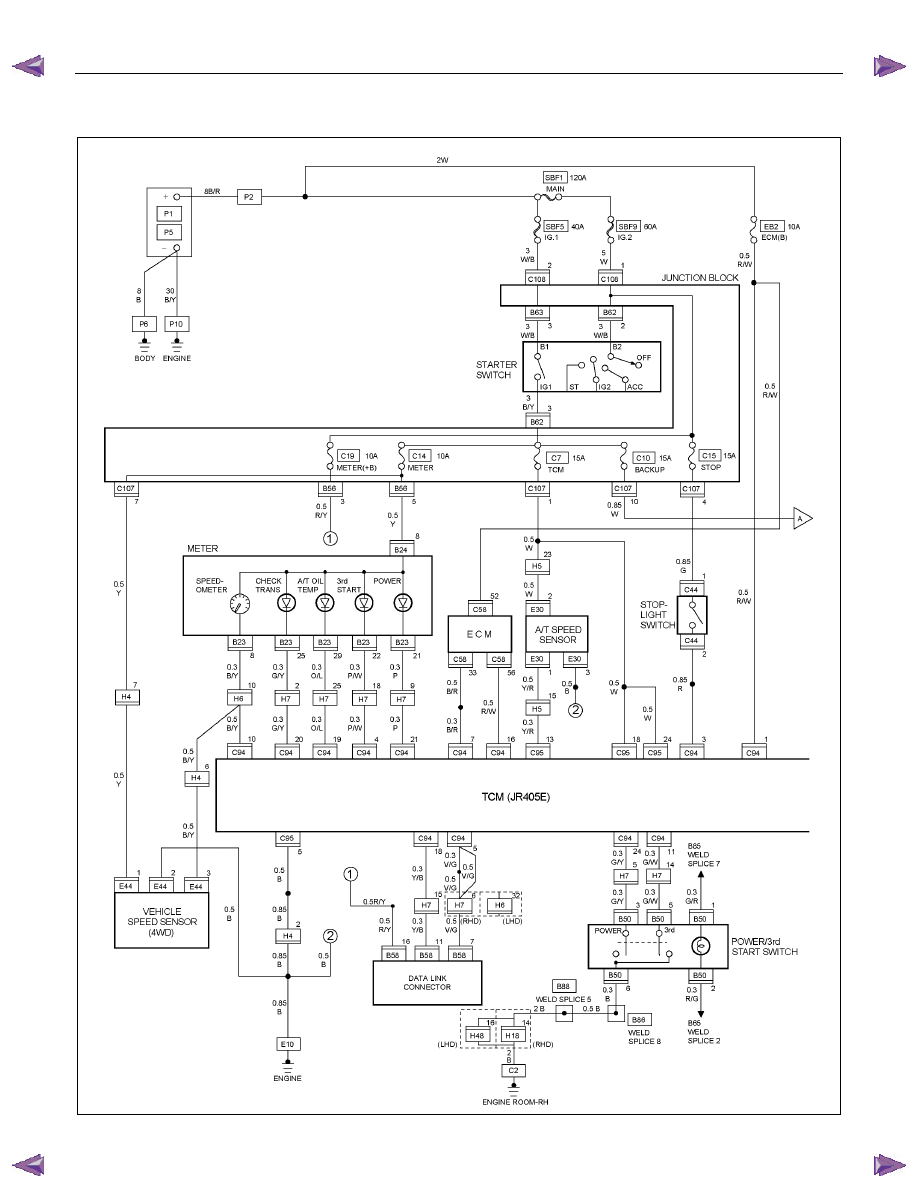

CIRCUIT DIAGRAM 4JJ1-TC (JR405E)

Sheet 1/2











RTW78AXF011401

ELECTRICAL-BODY AND CHASSIS  8A-295

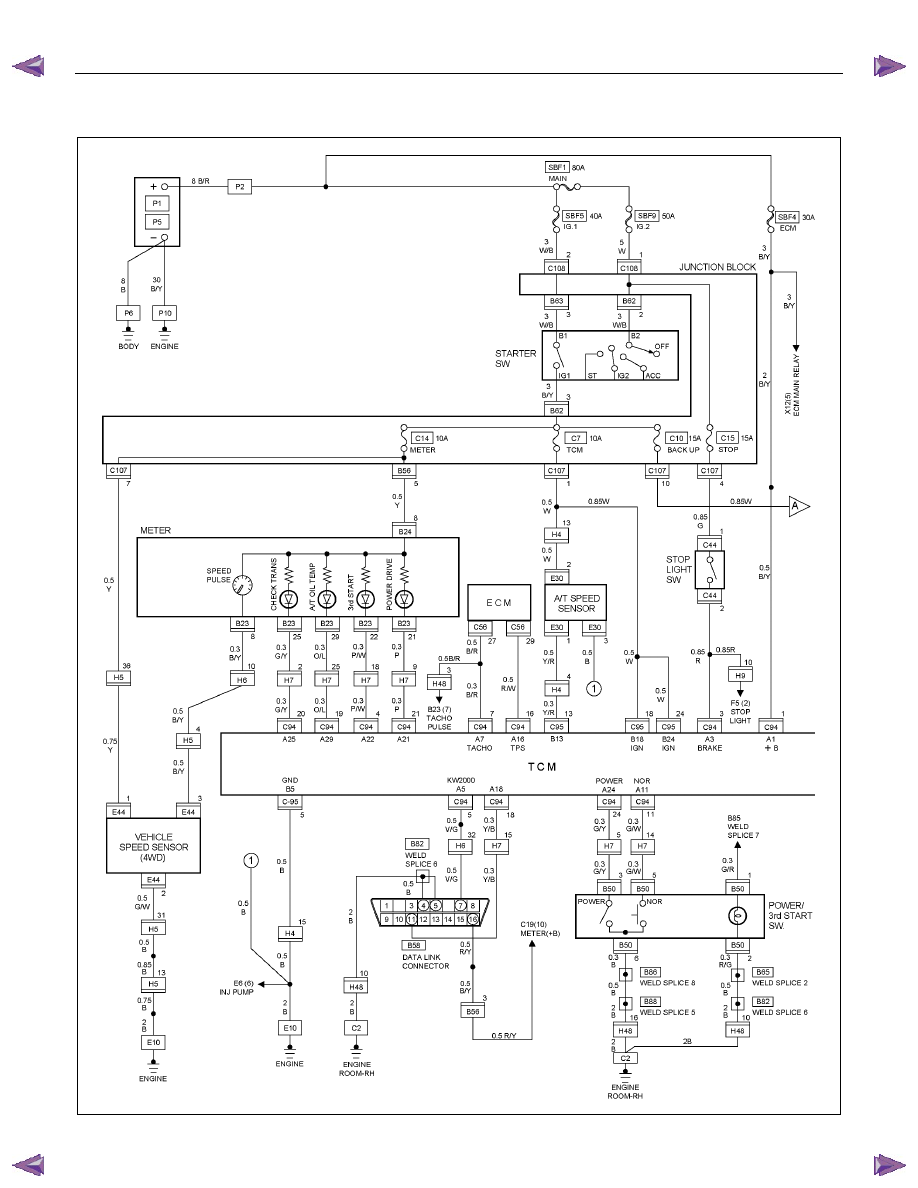

CIRCUIT DIAGRAM 4JJ1-TC (JR405E)

Sheet 2/2



















RTW78AXF011501



8A-296  ELECTRICAL-BODY AND CHASSIS

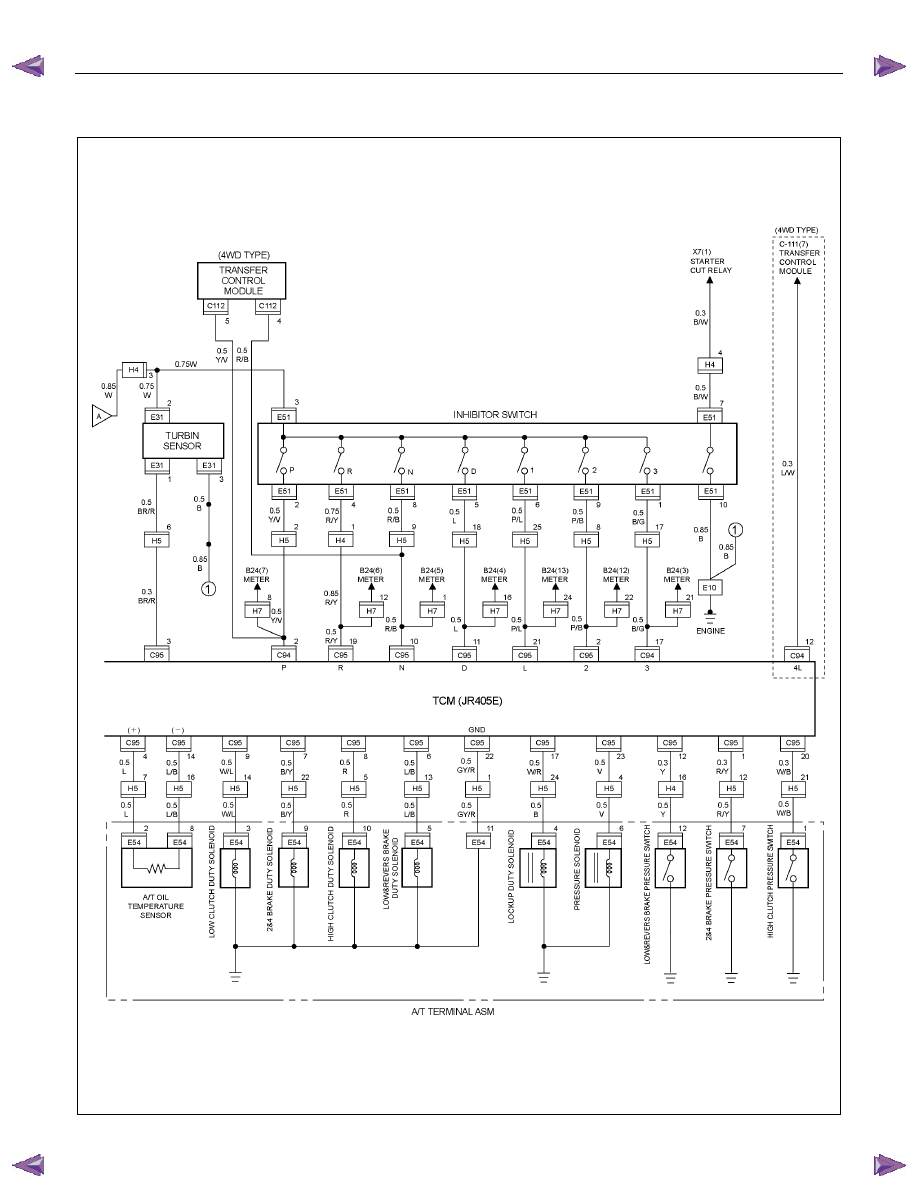

CIRCUIT DIAGRAM 4JH1-TC (LHD) (JR405E)

Sheet 1/2











RTW78AXF004801



ELECTRICAL-BODY AND CHASSIS  8A-297

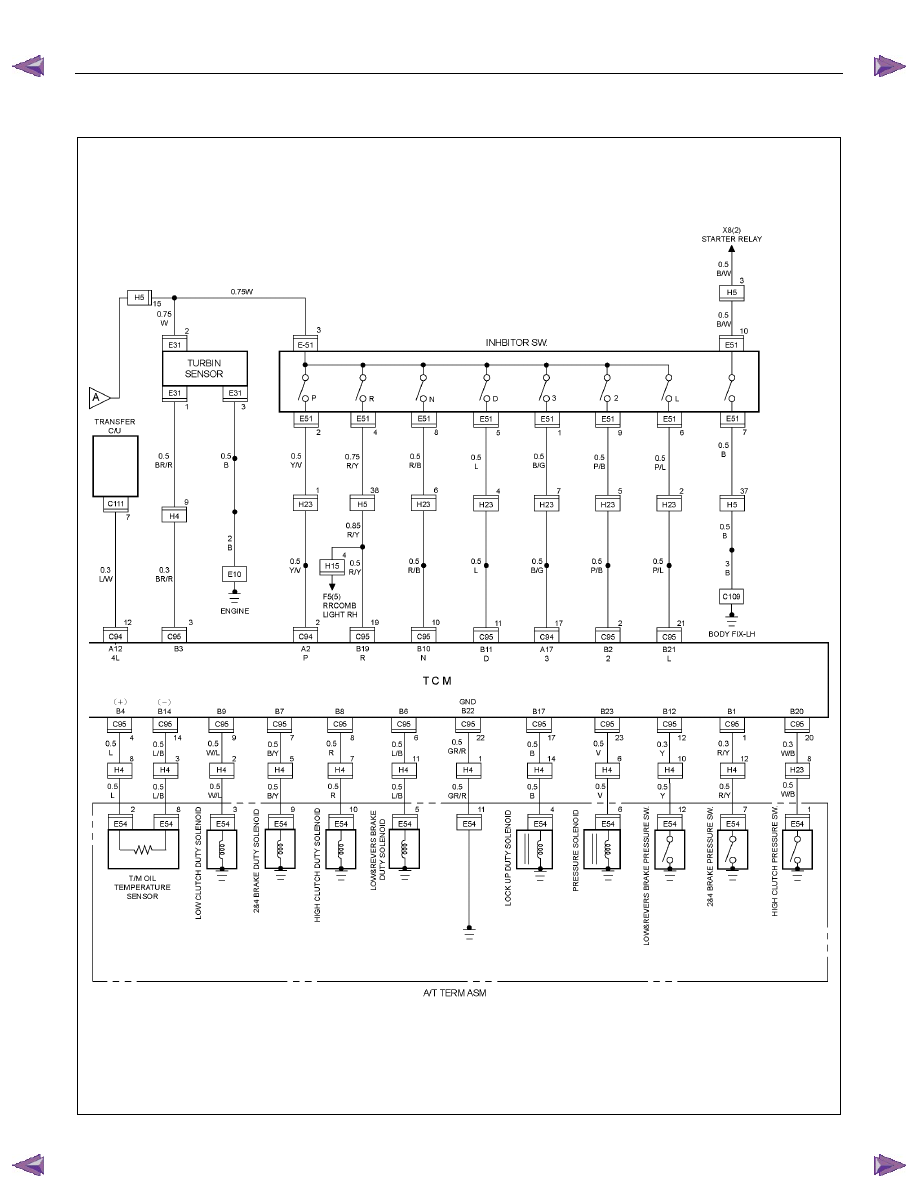

CIRCUIT DIAGRAM 4JH1-TC (LHD) (JR405E)

Sheet 2/2

















RTW78AXF004901
