8A-282  ELECTRICAL-BODY AND CHASSIS





This illustration is based on RHD model






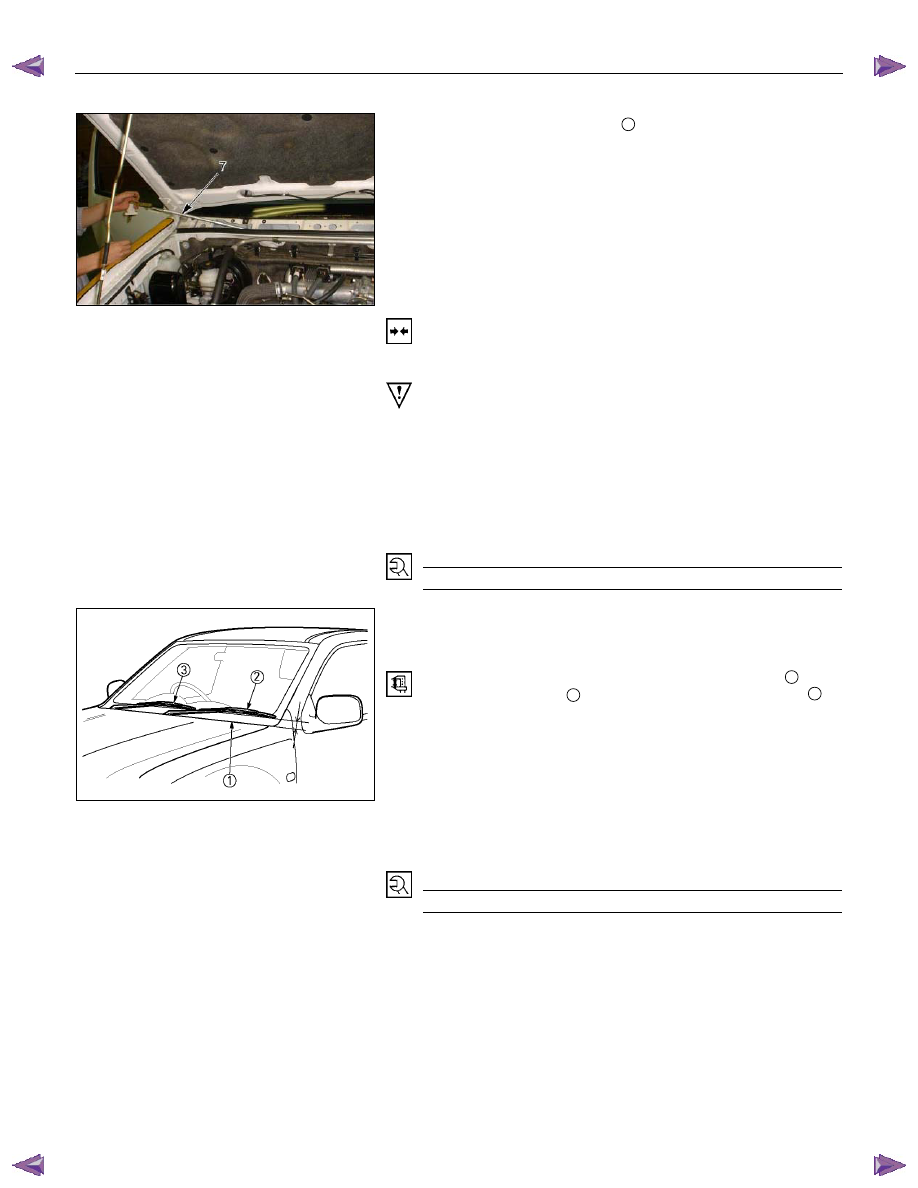

8.  Remove the wiper linkage

7

 from the access hole.











Installation

Follow the removal procedure in the reverse order to install the
wiper motor and linkage.
Pay close attention to the important points mentioned in the
following paragraphs.












Wiper Linkage

Take care not to scratch the painted surfaces of the body when
installing the wiper linkage to the body.
In case crank arm of wiper motor is removed, confirm the
position of auto stop prior to reinstall the crank arm to the wiper
motor.
Crank Arm Nut Torque

N

⋅m (kg⋅m/lb ft)

20

− 26 (2.0 − 2.6 / 14.5 − 18.8)



880R300006









Wiper Blade Position

Confirm the auto stop position of wiper motor prior to the
installation of the wiper blade and arm.
The distance between the vent cowl cover rubber seal

1

 and

the wiper blade edge

2

 is about 52

±7.5 mm (2.05±0.3 in)

3



40

±7.5 mm (1.57±0.3 in).









Wiper Arm Nut

Tighten the wiper arm nut to the specified torque.
Wiper Arm Nut Torque

N

⋅m (kg⋅m/lb ft)

27

− 35 (2.75 − 3.57/19.94 − 25.85)













This illustration is based on RHD model

ELECTRICAL-BODY AND CHASSIS  8A-283







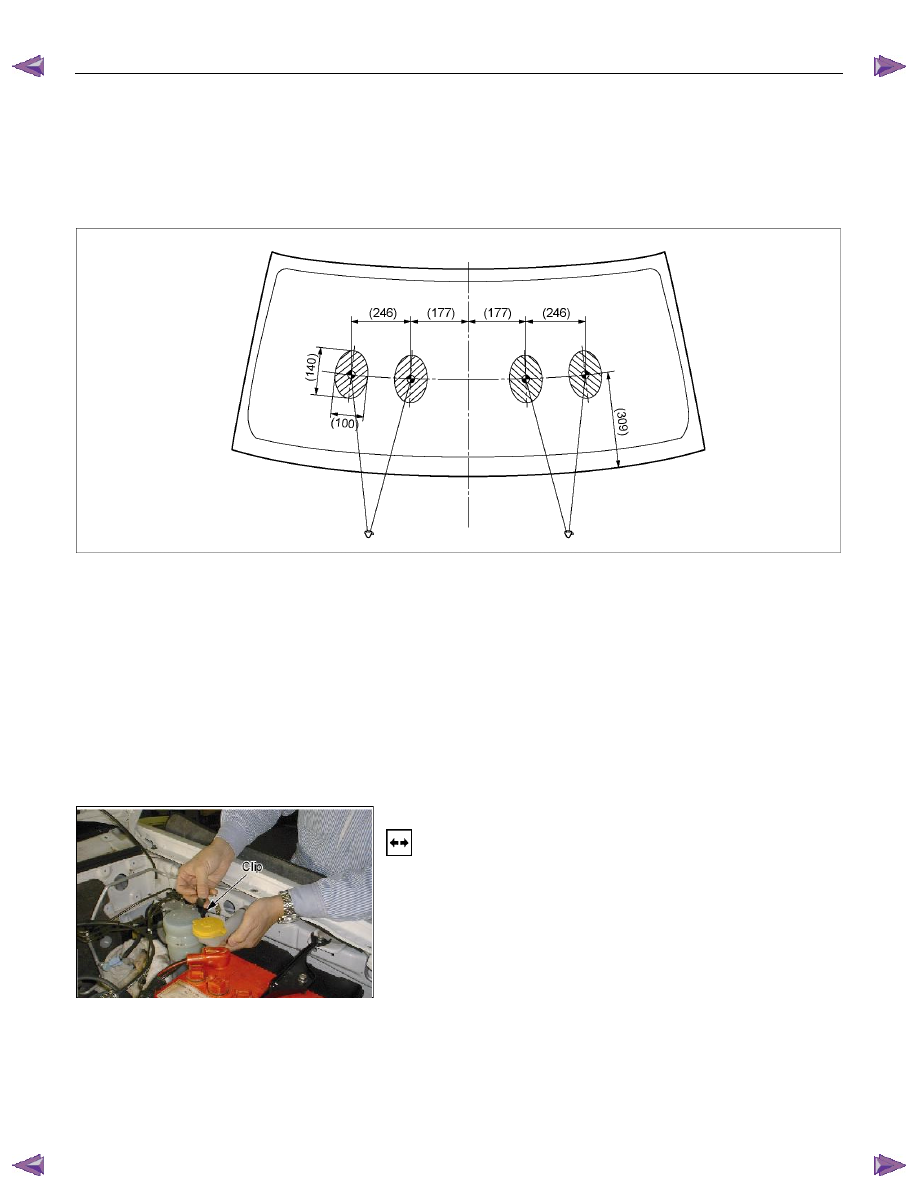

Windshield Washer Spray

Be sure that the engine hood is completely closed before
checking the windshield washer spray adjustment.
Windshield Washer Spray Position: Refer to the illustration.





RTW38DSF000201








Connector

Be absolutely sure that the wiper motor connector is securely
connected.
This will prevent a poor contact and an open circuit.







Note:
Windshield wiper arm and blade assembly configurations
are different for the right-hand and left-hand side of the
vehicle.
Be careful not to confuse the right-hand and left-hand side
assemblies.






This illustration is based on RHD model



WASHER TANK MOTOR

Removal

1.  Remove the head light.

•  Refer to the head light in this manual.

2.  Remove the inner liner.

3.  Pull out the clip washer filler.

4.  Remove the washer tank nuts.



8A-284  ELECTRICAL-BODY AND CHASSIS






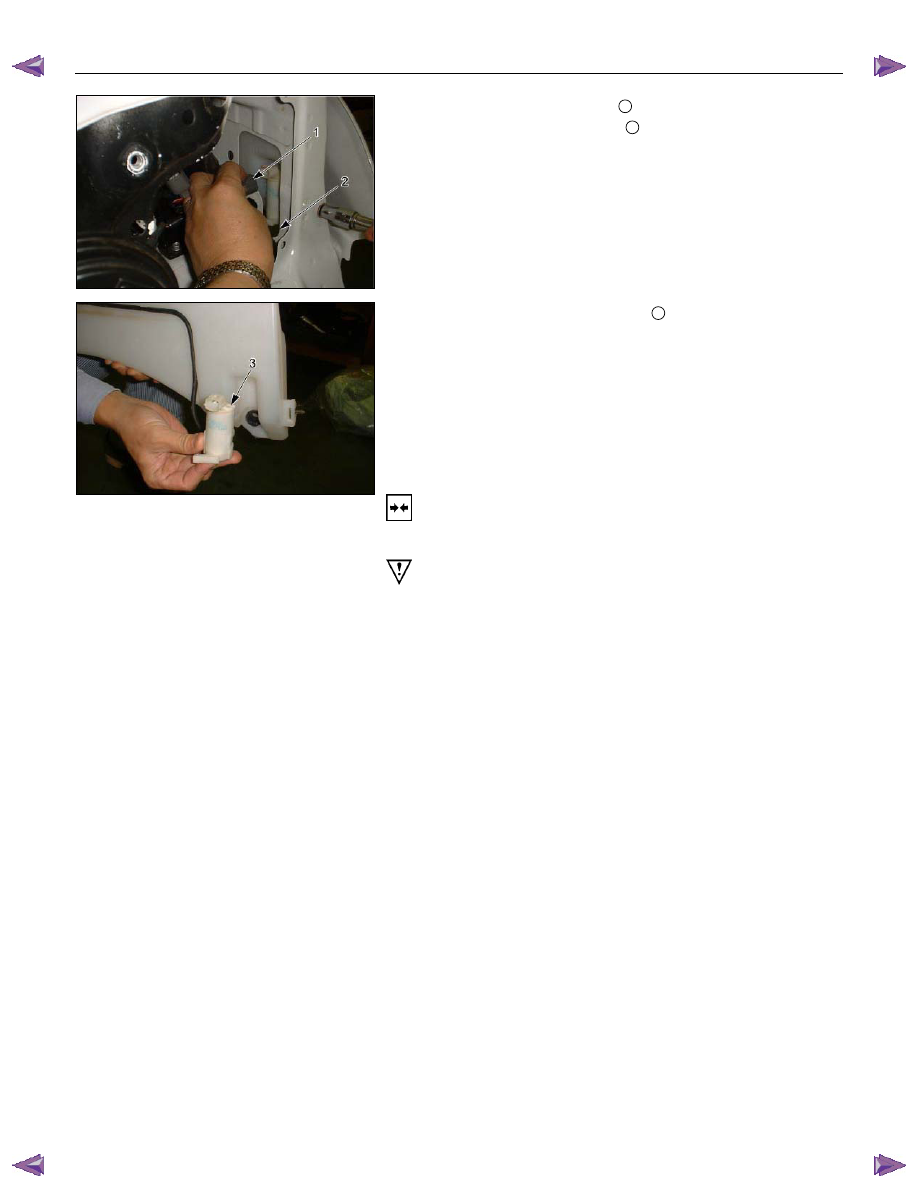

4.  Disconnect the connector

1

.

5.  Disconnect the water hose

2

.





6.  Pull out the washer tank motor

3

.








Installation

Follow the removal procedure in the reverse order to install the
washer tank motor.
Pay close attention to the important points mentioned in the
following paragraphs.






Connector

Be absolutely sure that the washer tank motor connector is
securely connected.
This will prevent a poor contact and an open circuit.





ELECTRICAL-BODY AND CHASSIS  8A-285

TRANSMISSION CONTROL MODULE (TCM)

PARTS LOCATION (RHD)














RTW78AXF038301 & RTW78AXF044501
