8A-270  ELECTRICAL-BODY AND CHASSIS

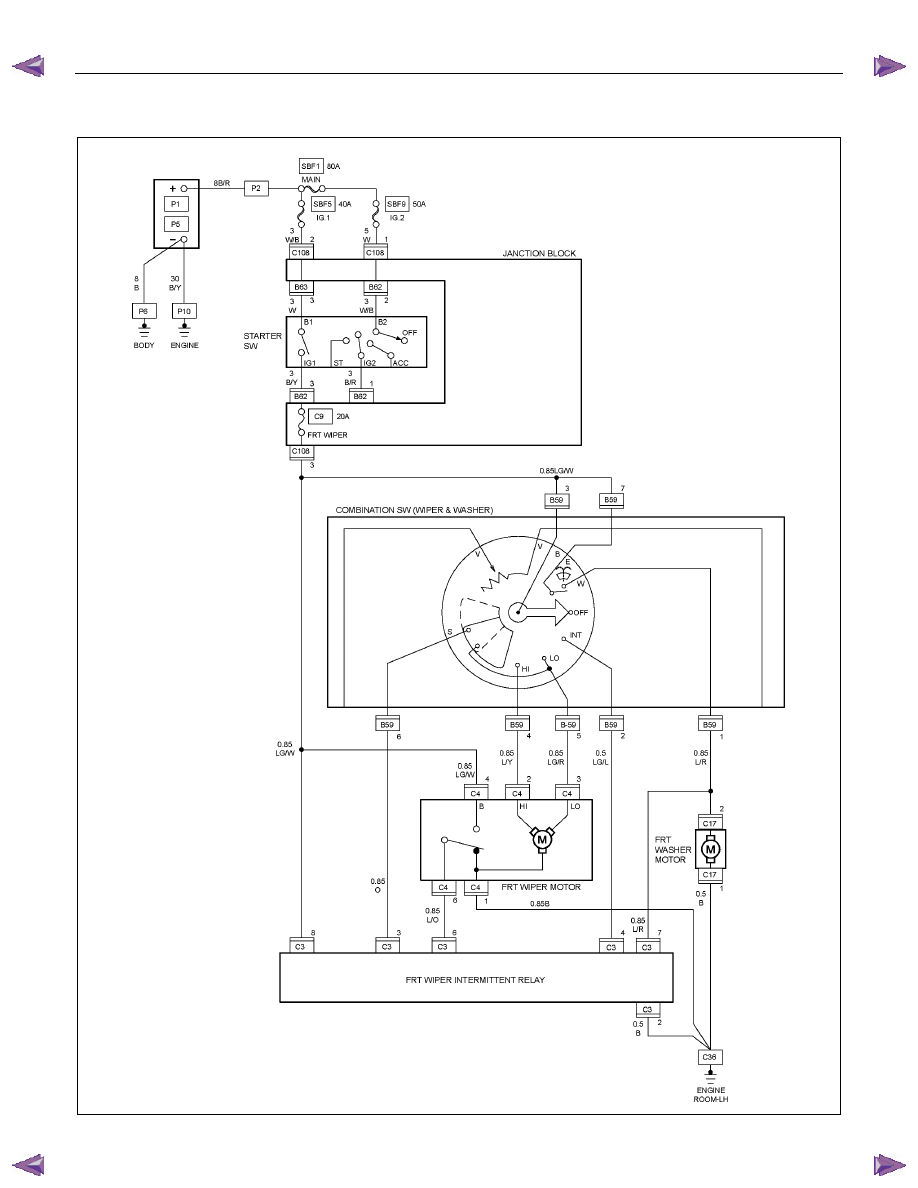

CIRCUIT DIAGRAM HFV6









RTW78AXF002201



ELECTRICAL-BODY AND CHASSIS  8A-271

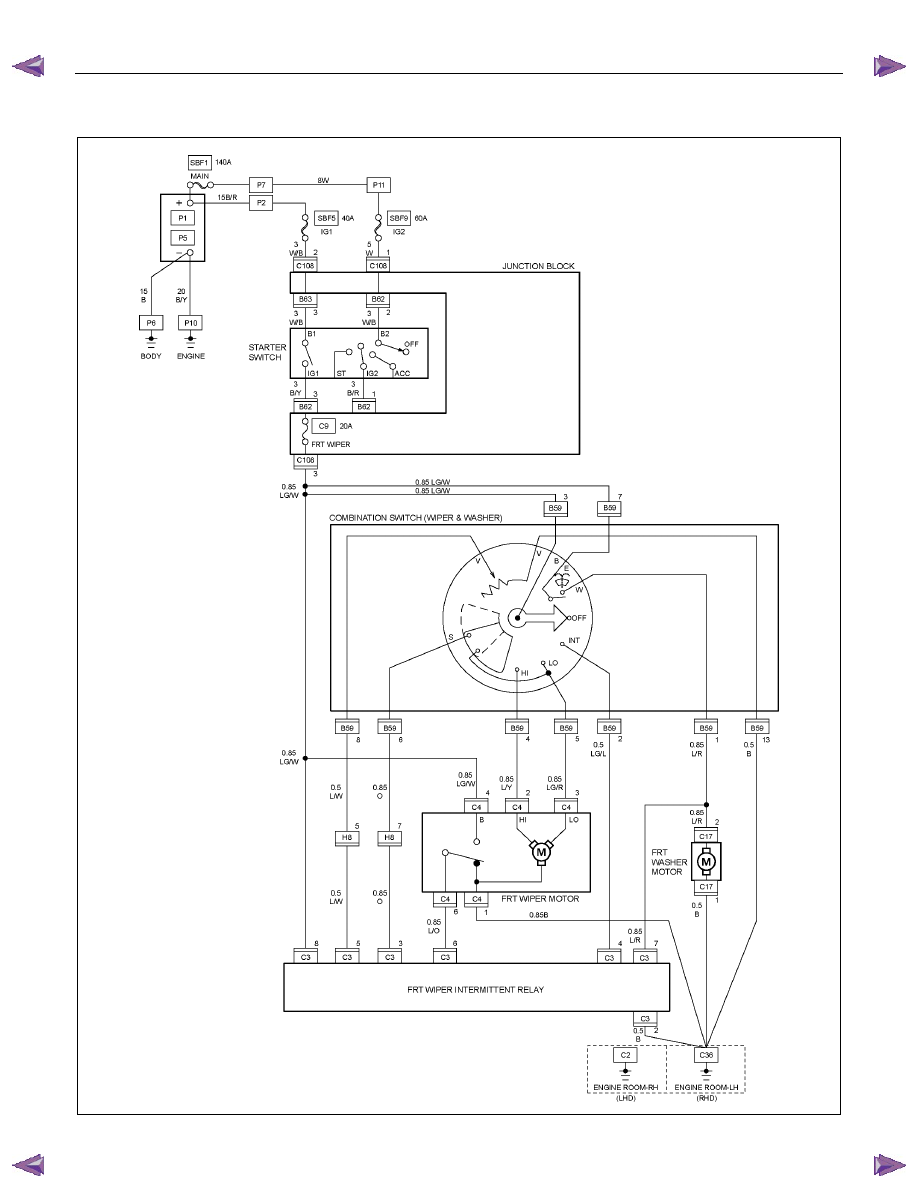

CIRCUIT DIAGRAM 4JJ1-TC/4JK1-TC, 4JH1-TC









RTW78AXF027201



8A-272  ELECTRICAL-BODY AND CHASSIS

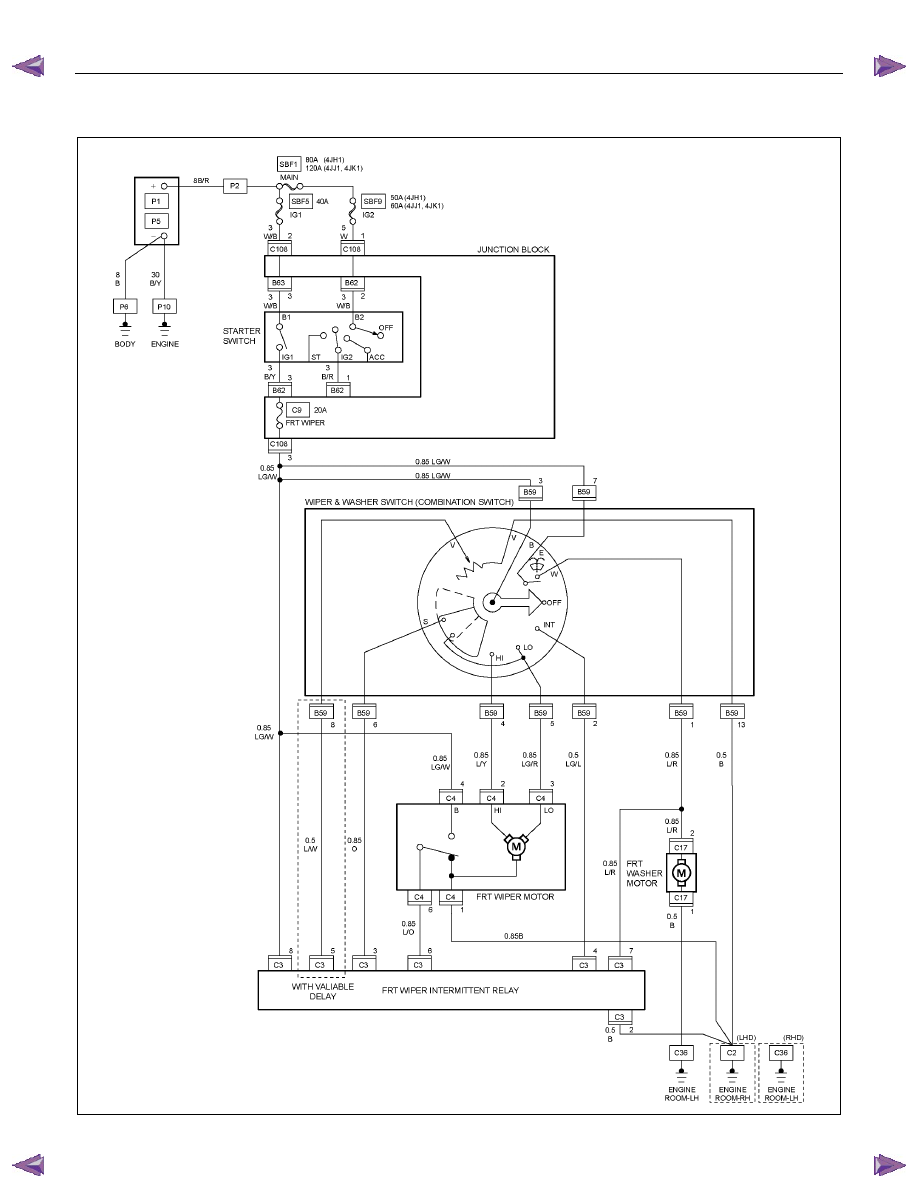

CIRCUIT DIAGRAM 4JA1T (L)









RTW78AXF005701



ELECTRICAL-BODY AND CHASSIS  8A-273

TROUBLESHOOTING

WINDSHIELD WIPER

1.  Wiper dose not operate at any switch position


Checkpoint

Trouble

Cause



Countermeasure




Reinstall or replace the fuse
No. C9 (20A)




Poor fuse contact or blown



NG




Repair open circuit or
connector contact



1. Wiper motor function when

connecting the motor
connector 3



C4

 to the

battery (+) terminal, and 1



C4

 to the (-) terminal

(Should the wiper motor
rotate at a low speed)

2. Wiper motor function when

connecting the motor
connector 2



C4

 to the

battery (+) terminal, 1



C4

 to the (-) terminal

(Should the wiper motor
rotate at a high speed)

Voltage between 3



B59

 and

the ground (Should be battery
voltage present)




Open circuit or poor connector
contact




Replace the wiper & washer
SW.




Continuity in the wiper &
washer SW.



SW. malfunction


NG

NG

OK

OK


 Fuse No. C9 (20A)




Repair grounding point
contact


Grounding point



C2

 (LHD),

C



C36

 (RHD)




Poor grounding point contact


NG

OK

OK


Replace the wiper motor




Wiper motor malfunction


NG


Repair open circuit or
connector contact




Continuity between 1



C4



and



C36

 (RHD),



C2

 (LHD)




Open circuit or poor connector
contact


NG

OK
