8A-178  ELECTRICAL-BODY AND CHASSIS

  INSPECTION AND REPAIR













Switch side

Harness side

B60

B60








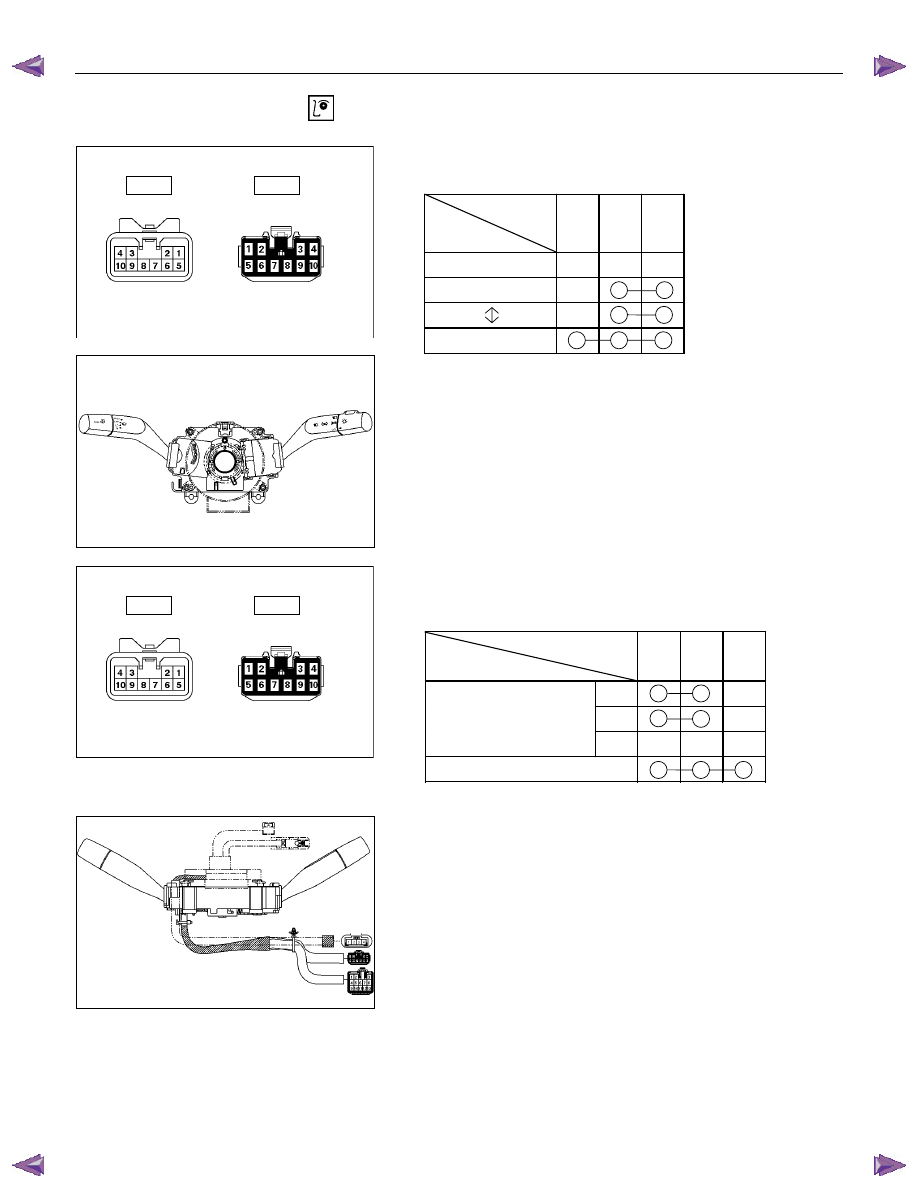

LIGHTING SWITCH

Lighting Switch Connections

   Terminal

SW No.
position

3 2 1

OFF



Tail











Headlight













Switch side

Harness side

B60

B60






HEADLIGHT BEAM SWITCH

Headlight Beam and Passing Switch
Connections

Terminal NO.

SW position

1 4

HI











At “Dimmer” position

LO



At “Passing” Position


















ELECTRICAL-BODY AND CHASSIS  8A-179











RTW78ASH002901




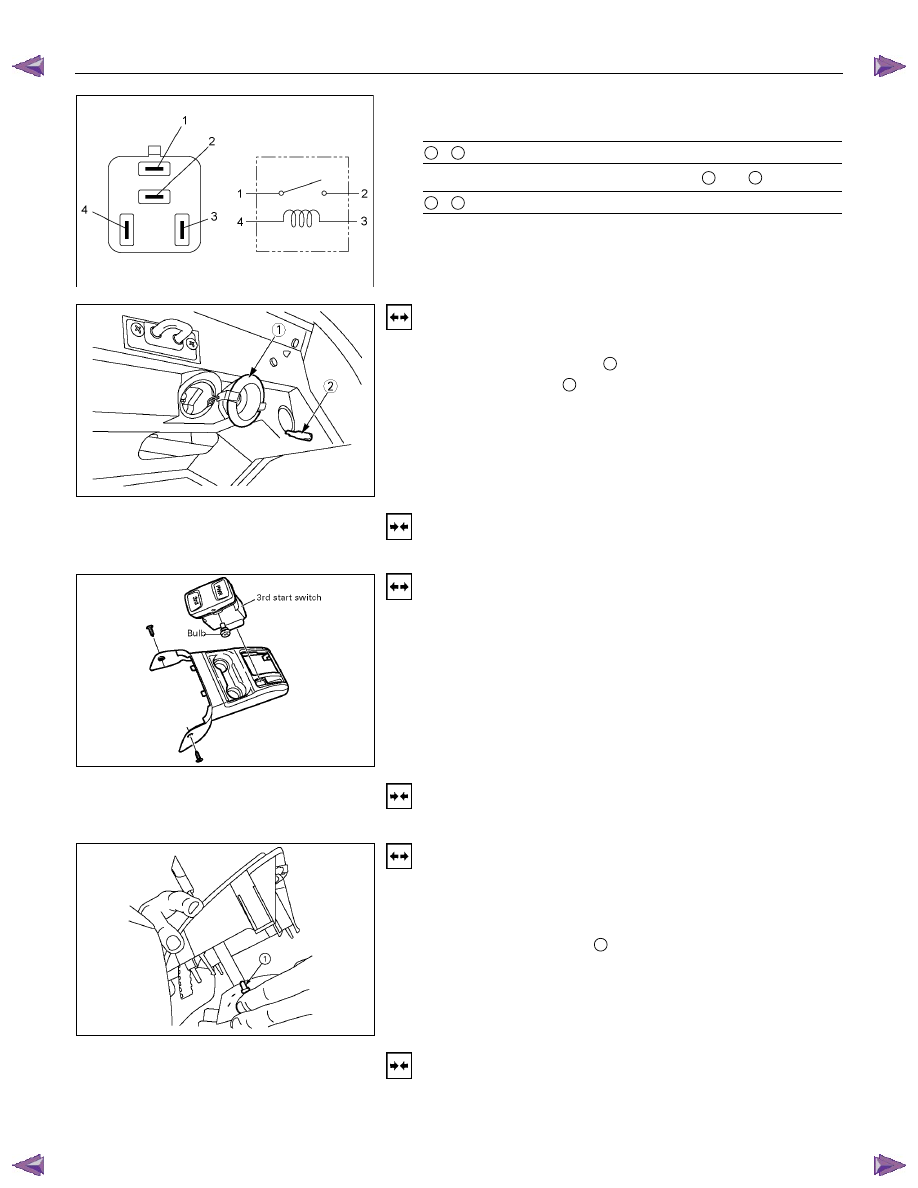

LIGHTING RELAY, TAIL RELAY

Check continuity between the relay terminals.

2

 -

1

............................ No continuity

(When battery voltage is applied between

3

 and

4

)

2

 -

1

............................ Continuity







GLOVE BOX ILLUMINATION

Removal

1.  Remove the bulb cover

1

.

2.  Remove the bulb

2

.





Installation

To install, follow the removal steps in the reverse order.




POWER/3rd START SW

Removal

•  Refer to the “Front consol” Section 10 of this manual.

1.  Disconnect the battery ground cable.

2.  Remove the power/3rd start switch.

3.  Remove the bulb.





Installation

To install, follow the removal steps in the reverse order.




A/T LEVER LIGHT BULB

Removal

•  Refer to the “Front consol” Section 10 of this manual.

1.  Remove the A/T lever cover.

2.  Remove the light bulb

1

.



Installation

To install, follow the removal steps in the reverse order.





8A-180  ELECTRICAL-BODY AND CHASSIS

FRONT FOG LIGHT

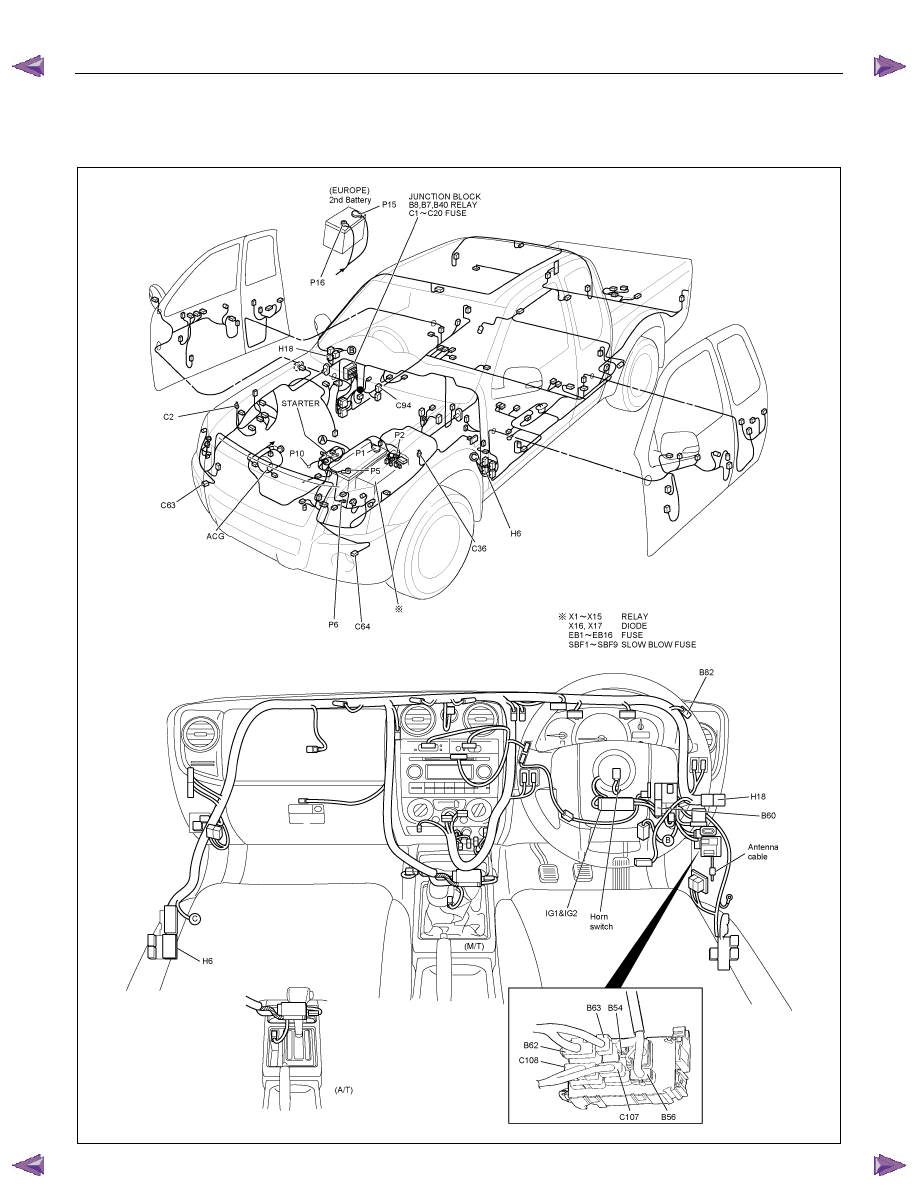

PARTS LOCATION (RHD)















RTW78AXF036901 & RTW78AXF043101

ELECTRICAL-BODY AND CHASSIS  8A-181

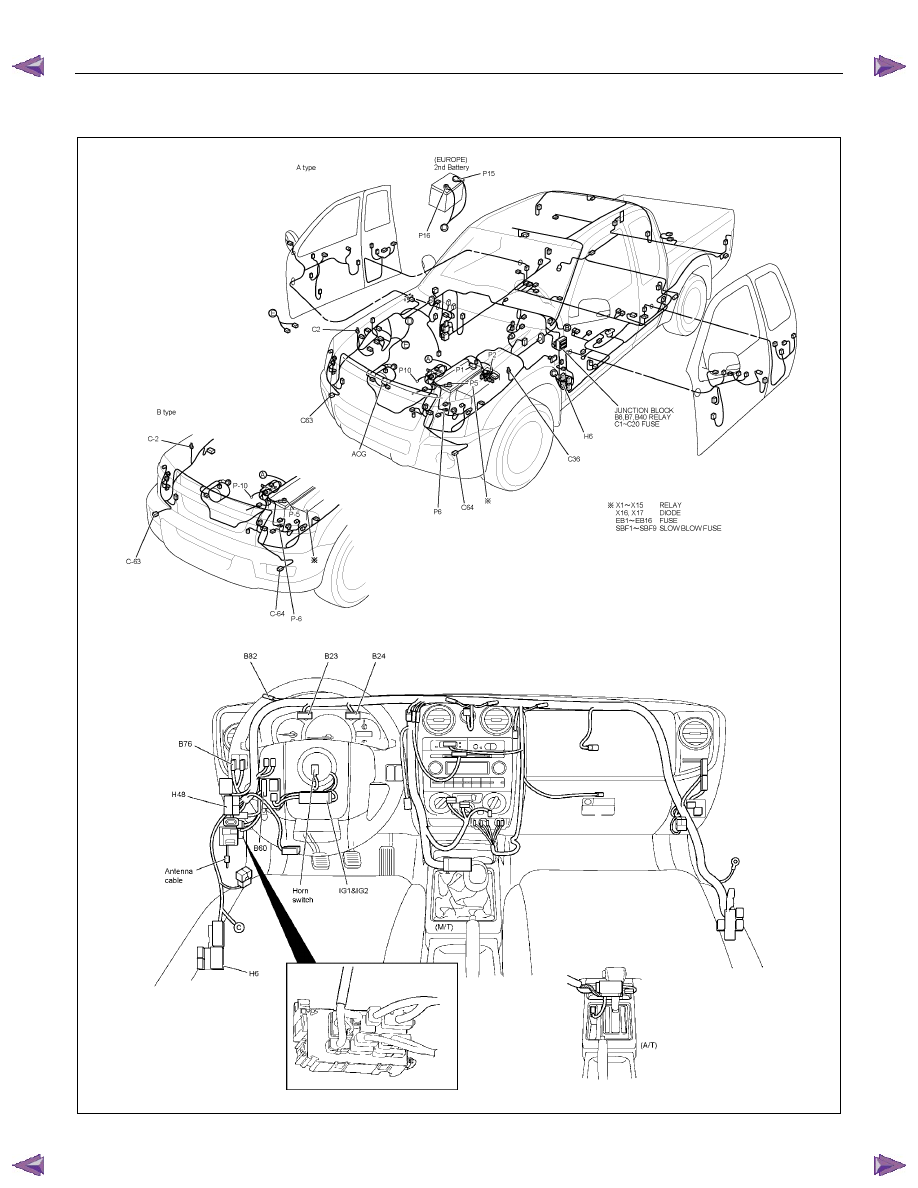

PARTS LOCATION (LHD)













RTW78AXF037001 & RTW78AXF043201
