8A-98  ELECTRICAL-BODY AND CHASSIS

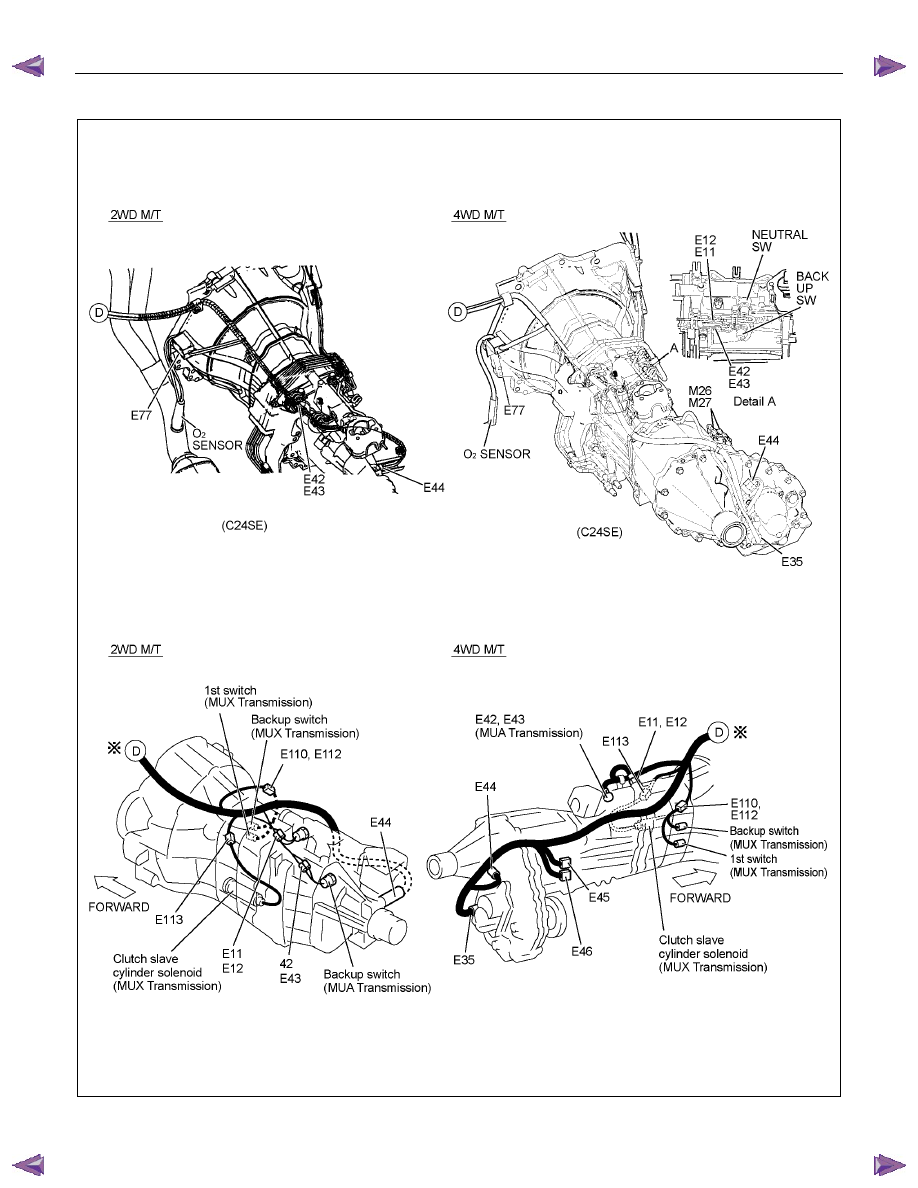

TRANSMISSION HARNESS












RTW78AXF035601




ELECTRICAL-BODY AND CHASSIS  8A-99

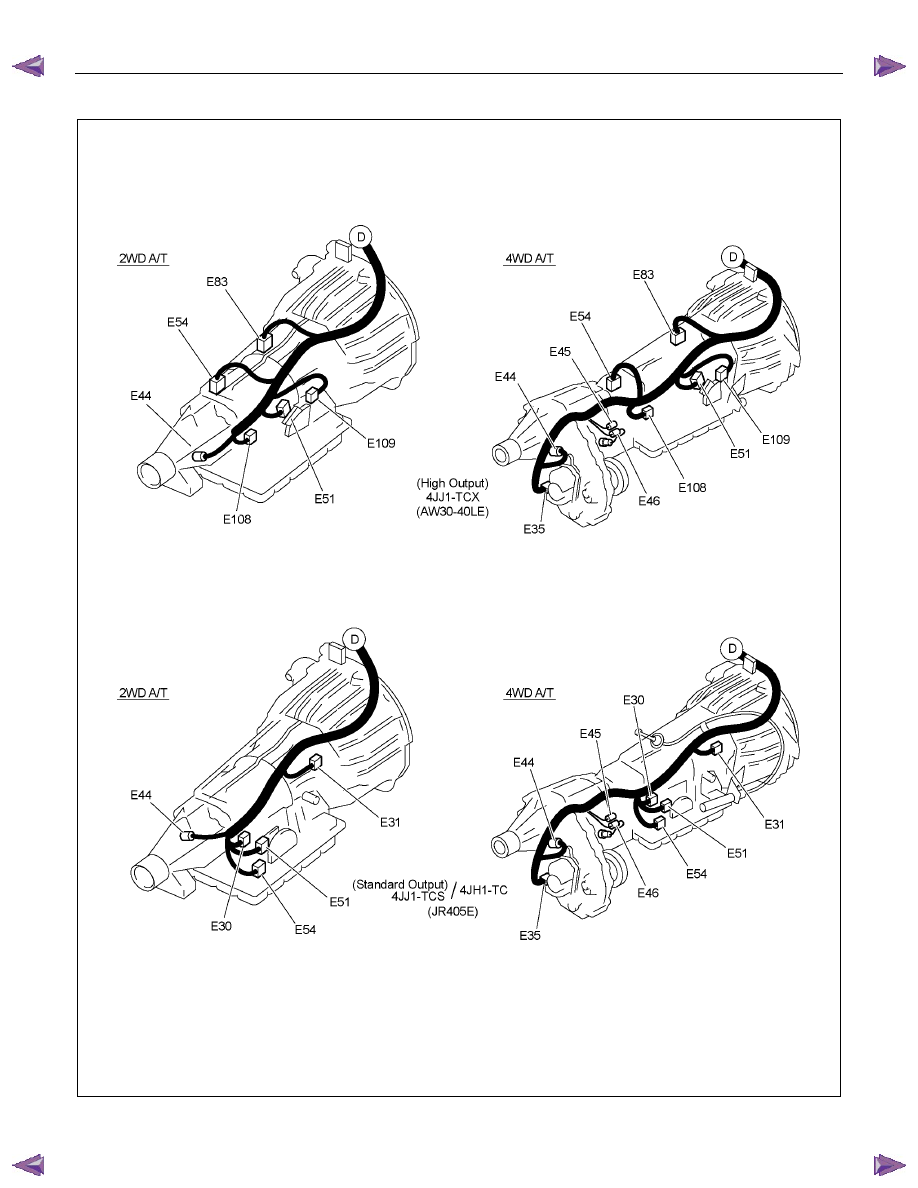

TRANSMISSION HARNESS




















RTW78AXF035701







8A-100  ELECTRICAL-BODY AND CHASSIS

SYSTEM REPAIR

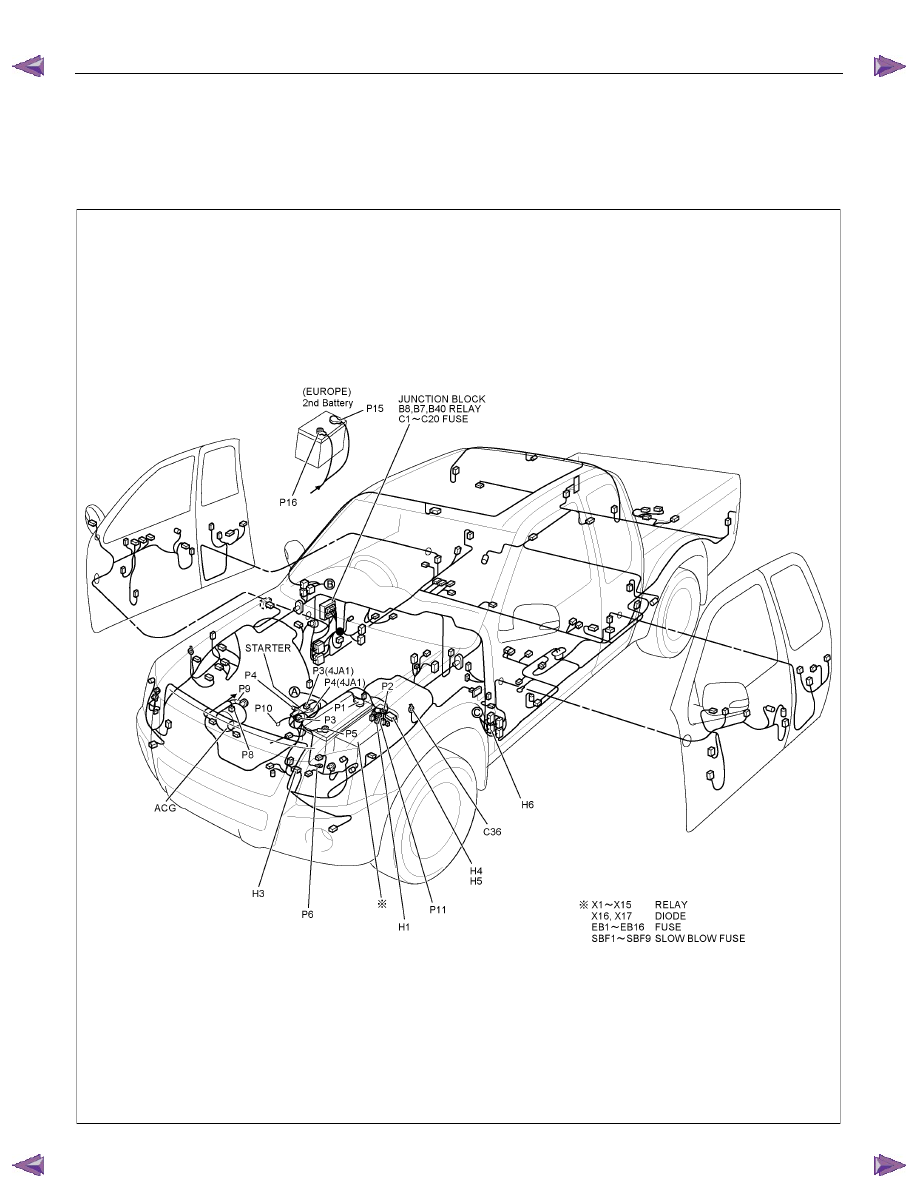

START AND CHARGING



PARTS LOCATION (RHD)




























RTW78AXF036101

ELECTRICAL-BODY AND CHASSIS  8A-101

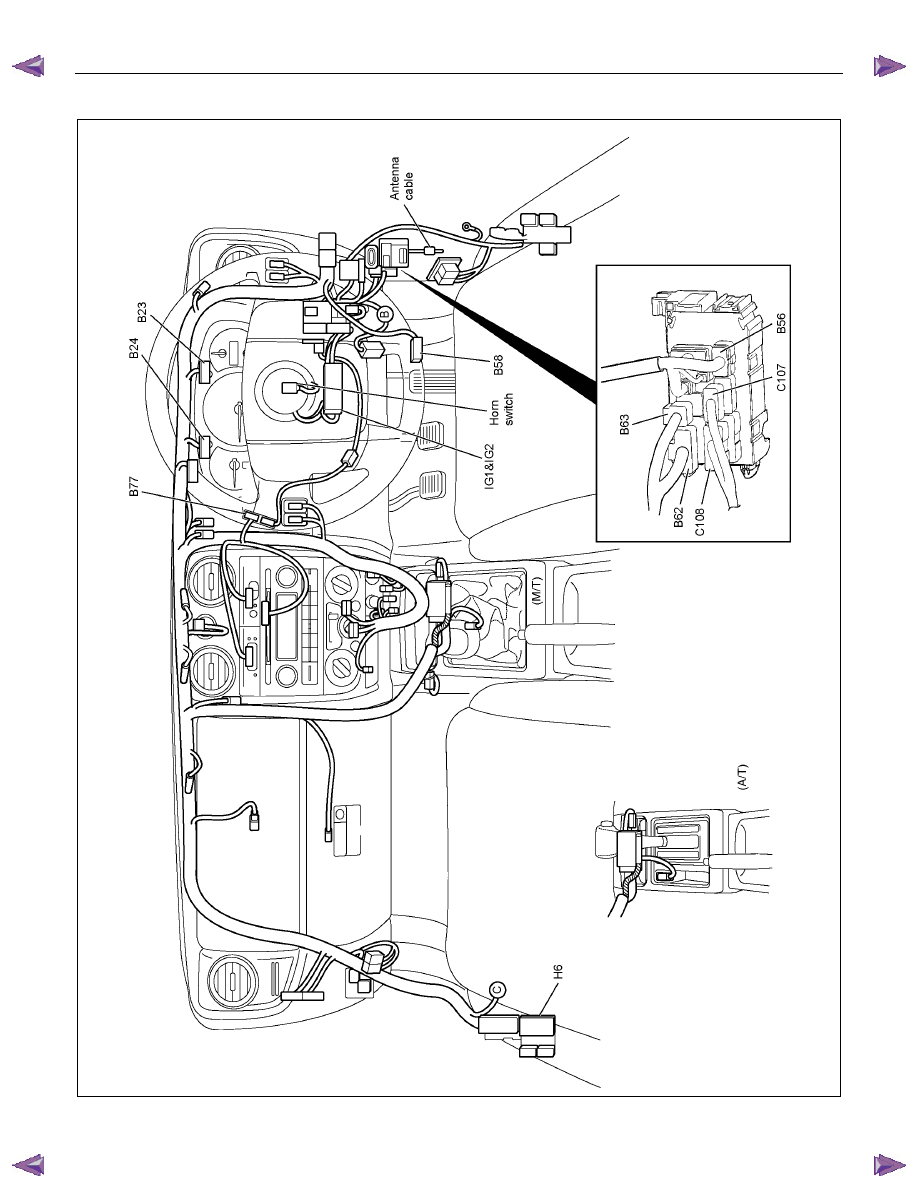

PARTS LOCATION (RHD)









RTW78AXF042301
