Isuzu KB P190. Manual - part 1250





8A-62  ELECTRICAL-BODY AND CHASSIS

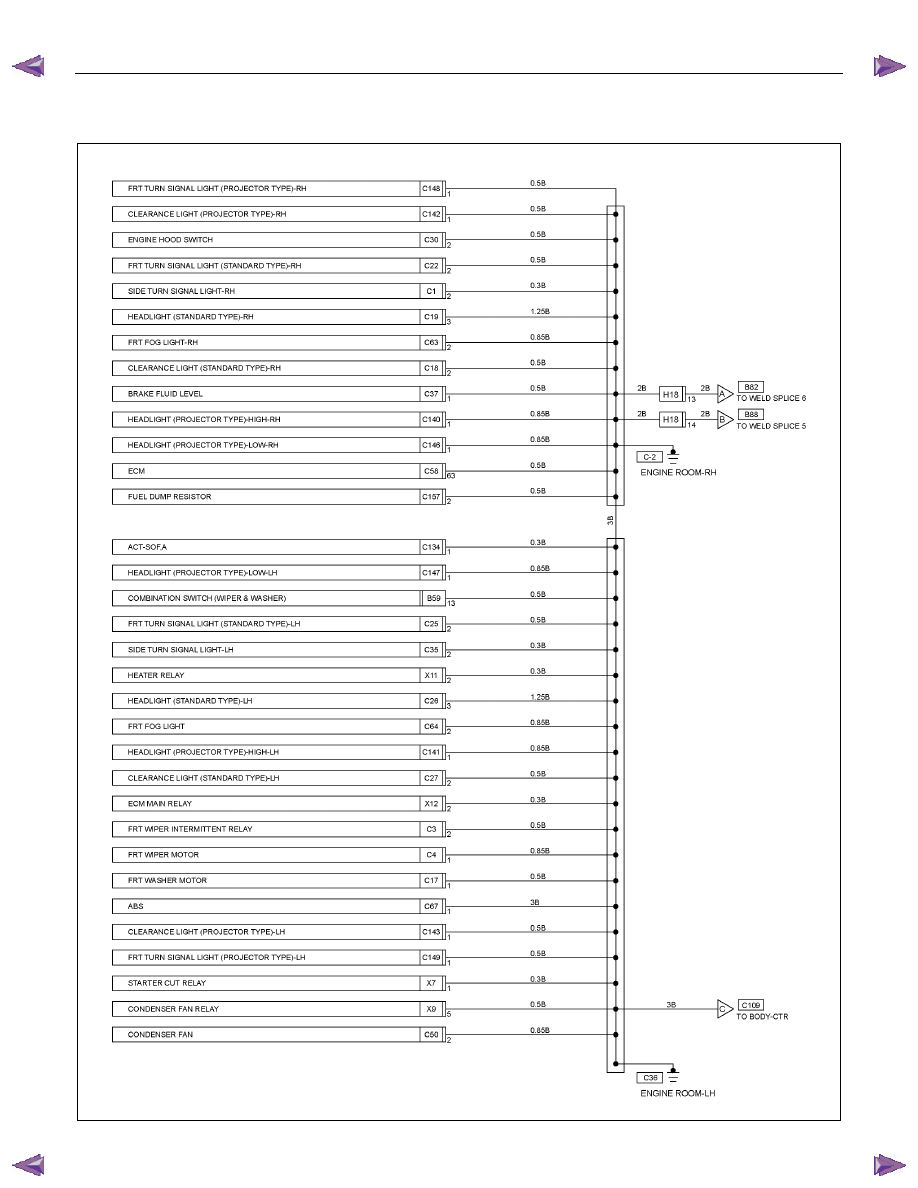

GROUND POINT HFV6 (LHD)

 Sheet

2/4













RTW78AXF015901

ELECTRICAL-BODY AND CHASSIS  8A-63

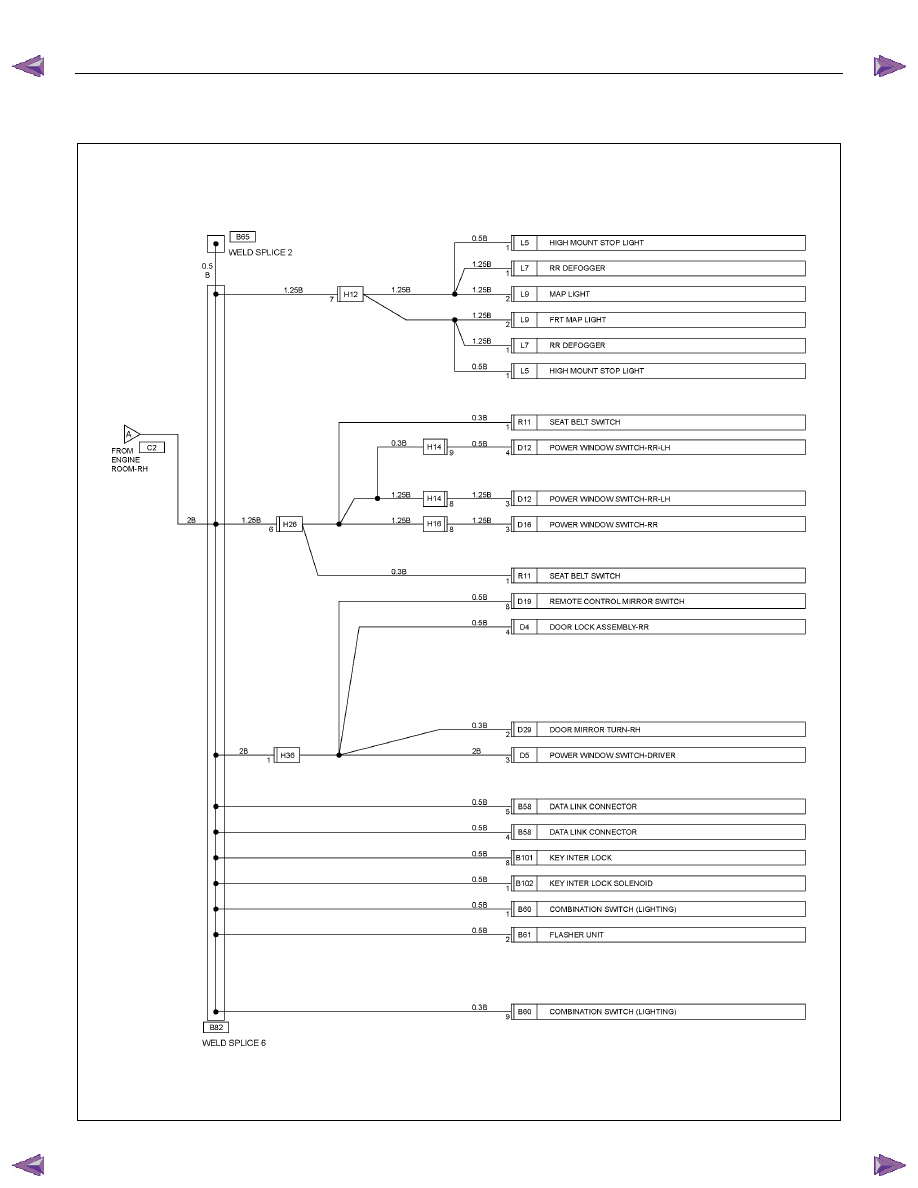

GROUND POINT HFV6 (LHD)

 Sheet

3/4
















RTW78AXF016001

8A-64  ELECTRICAL-BODY AND CHASSIS

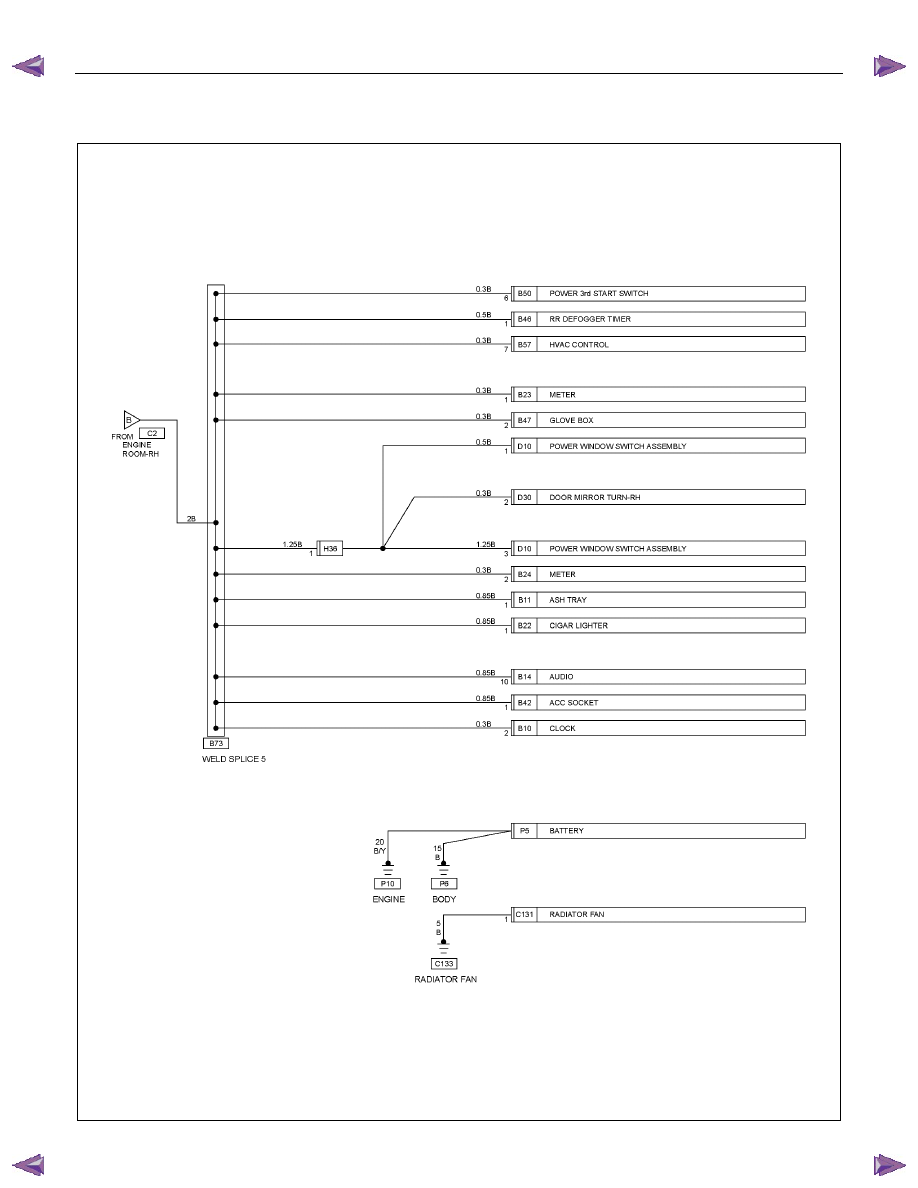

GROUND POINT HFV6 (LHD)

 Sheet

4/4





















RTW78AXF016101

ELECTRICAL-BODY AND CHASSIS  8A-65

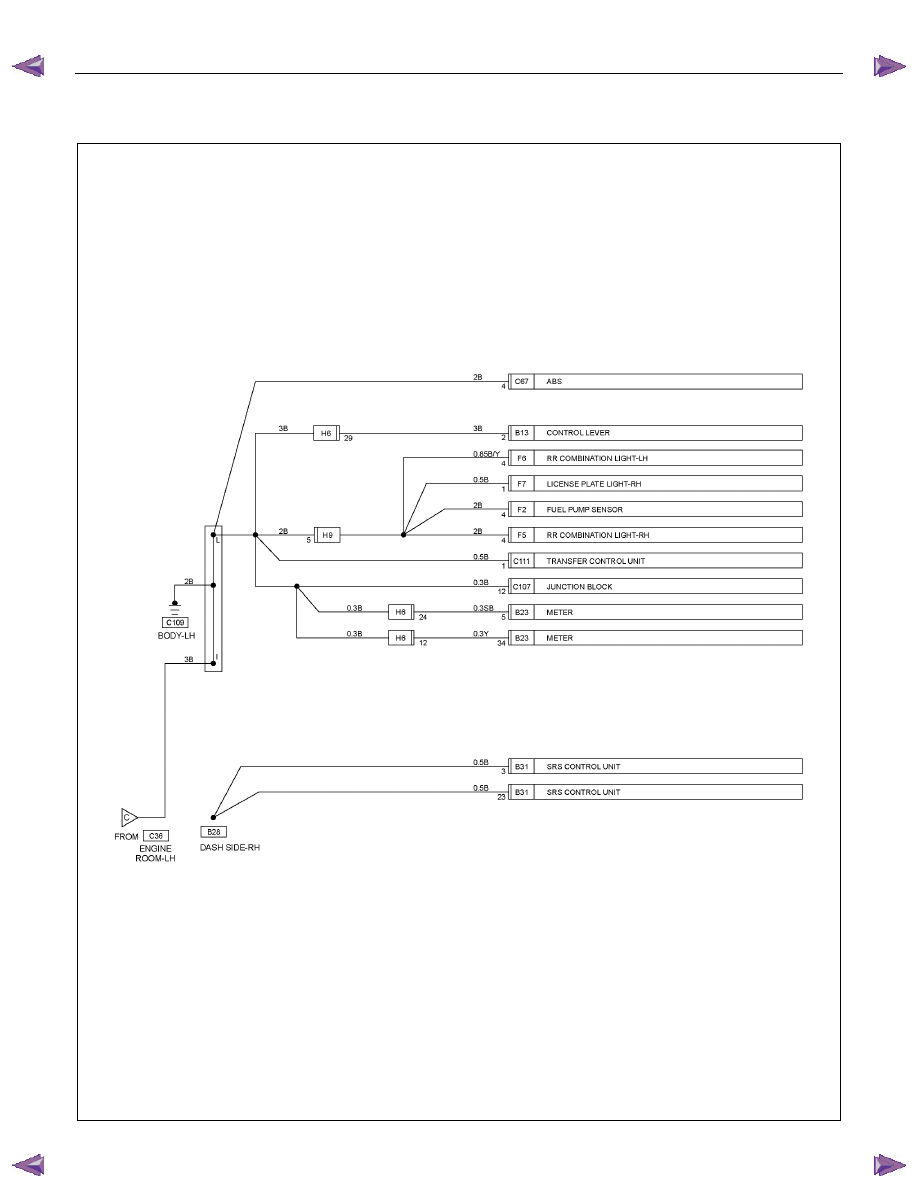

GROUND POINT 4JJ1-TC/4JK1-TC (RHD) SOUTH AFRICA

Sheet 1/4












RTW78AXF019701
