8A-50  ELECTRICAL-BODY AND CHASSIS

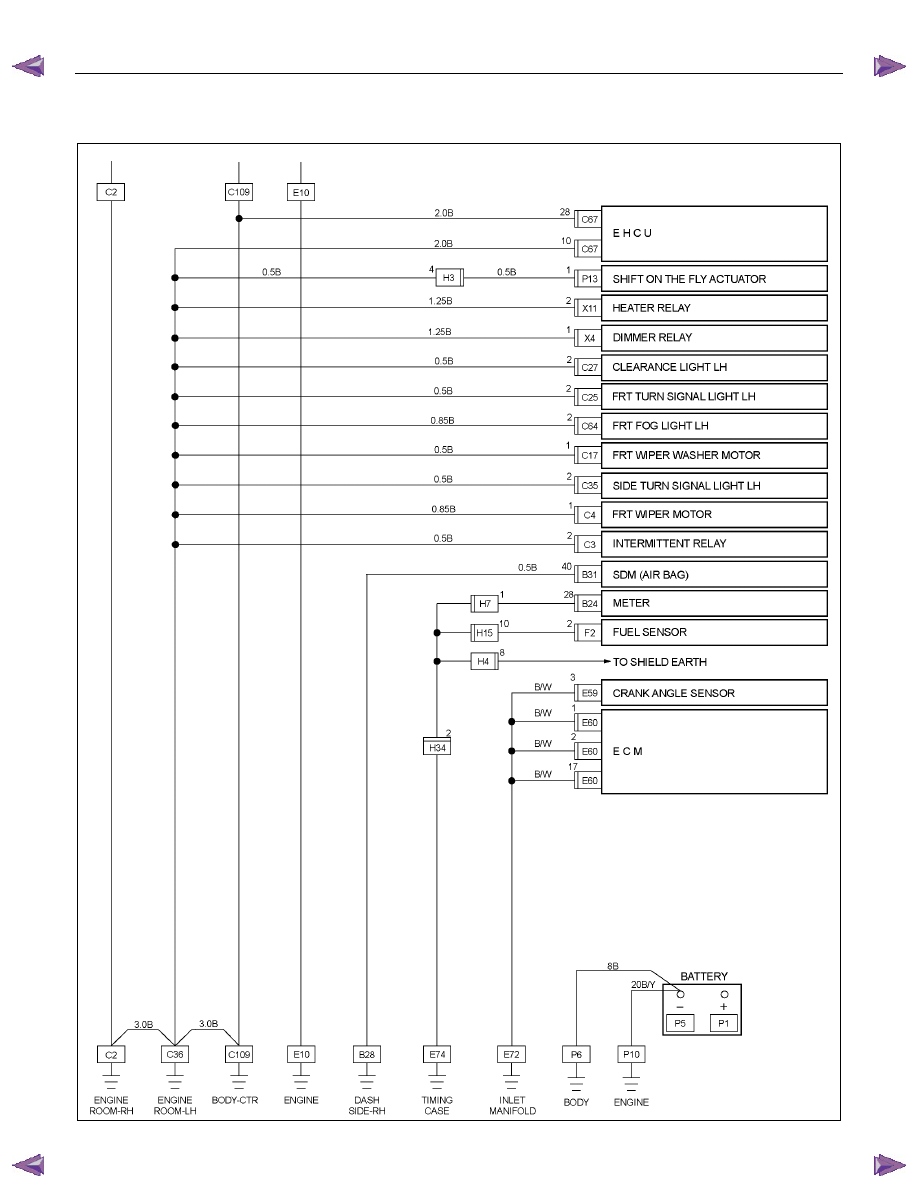

GROUND POINT C24SE (RHD) G.EXP

 Sheet 2/4







RTW78AXF049601



ELECTRICAL-BODY AND CHASSIS  8A-51

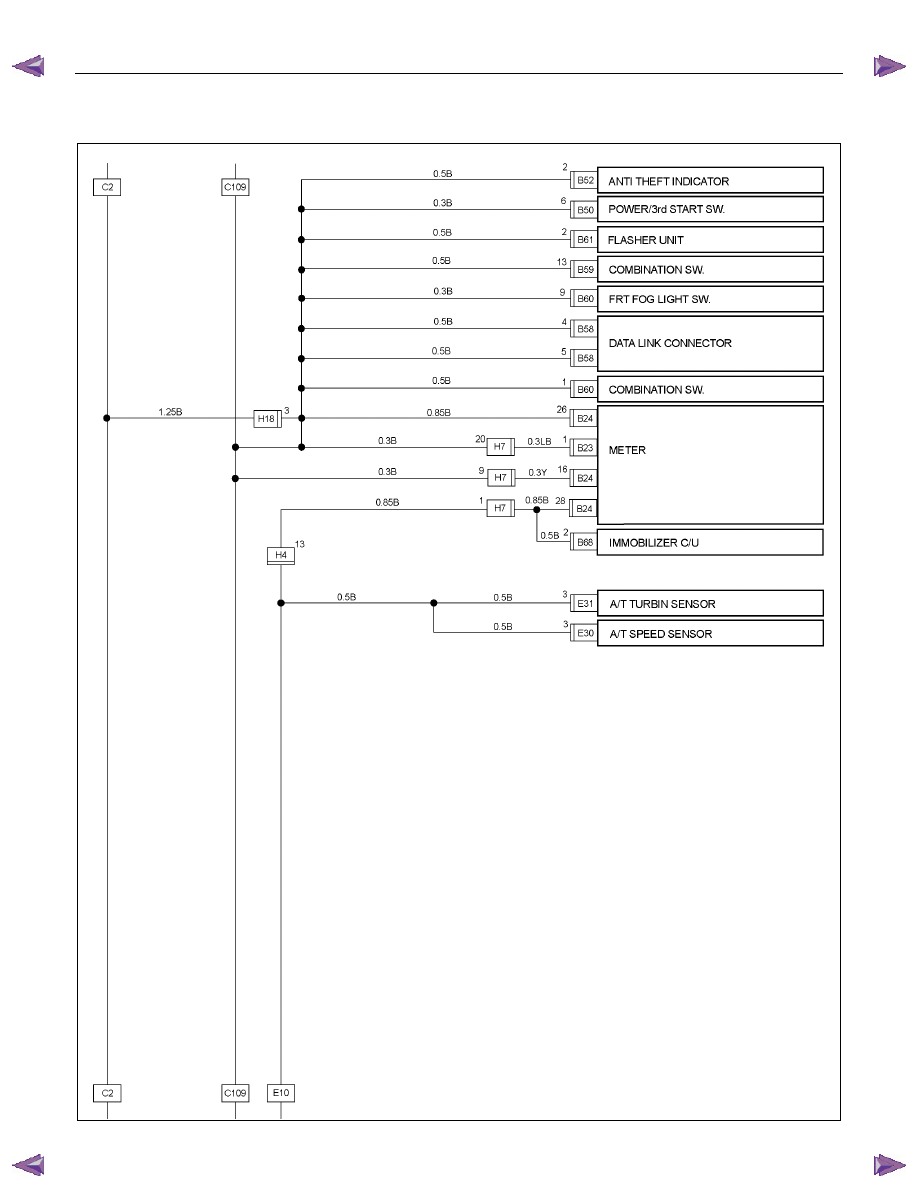

GROUND POINT C24SE (RHD) G.EXP



Sheet 3/4







RTW78AXF049701



8A-52  ELECTRICAL-BODY AND CHASSIS

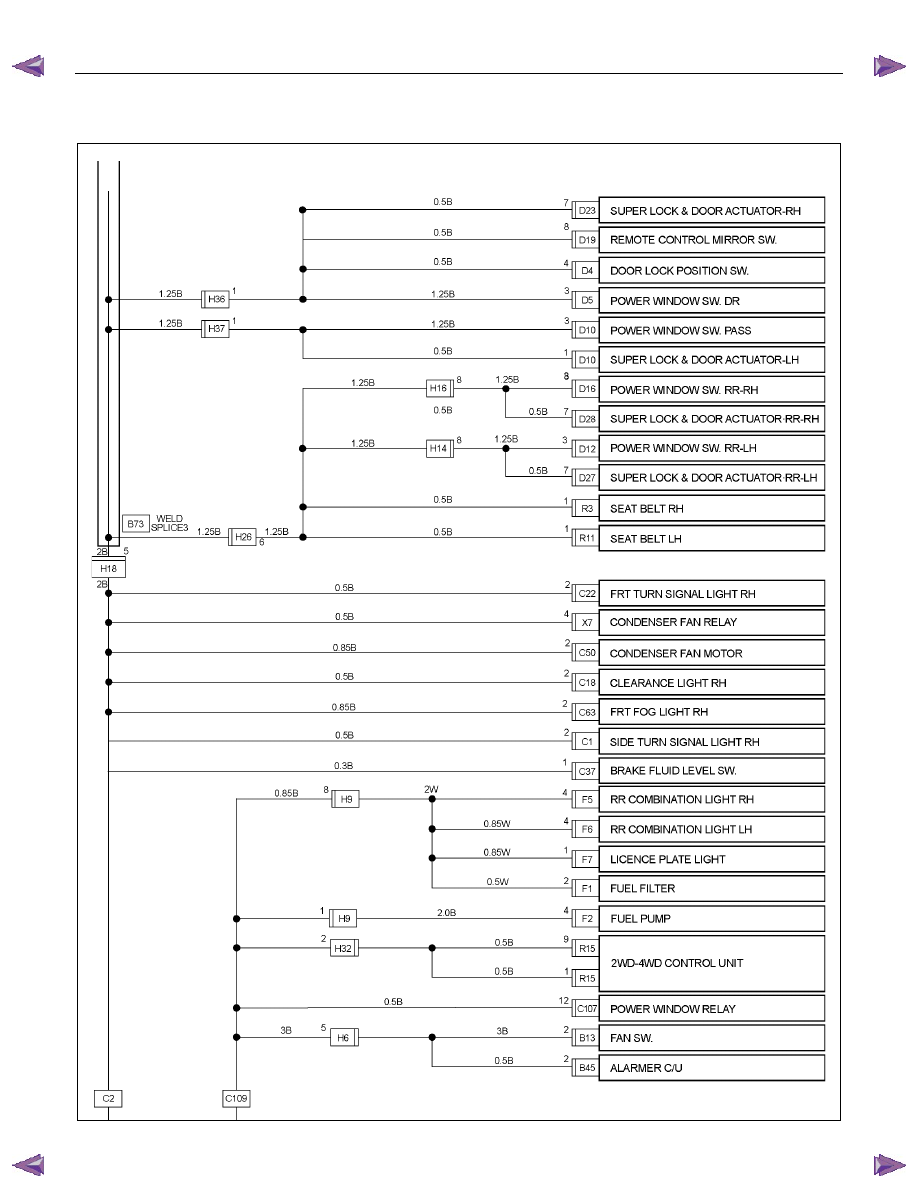

GROUND POINT C24SE (RHD) G.EXP



Sheet 4/4







RTW78AXF049801

ELECTRICAL-BODY AND CHASSIS  8A-53

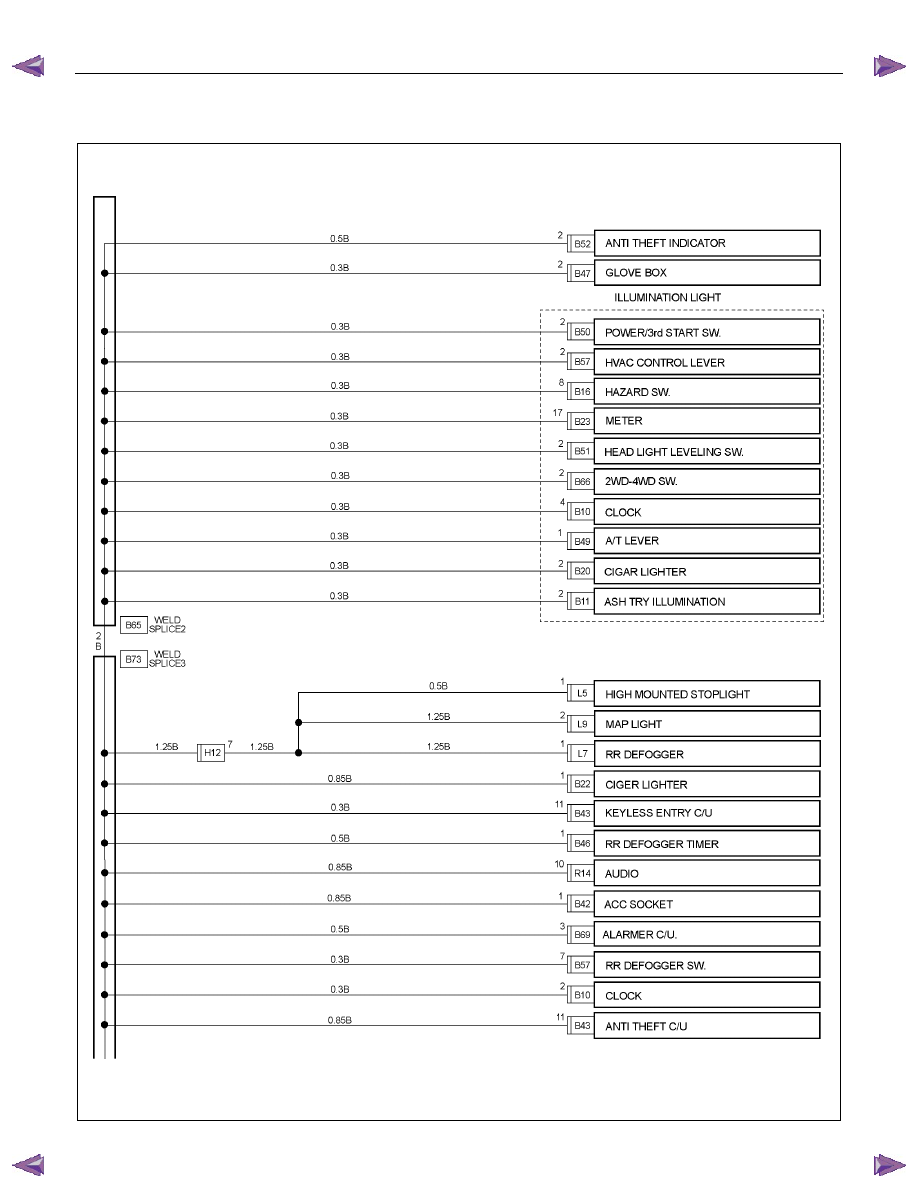

GROUND POINT C24SE (LHD) G.EXP



Sheet 1/4











RTW78AXF049901
